摘要：本文研究了智能杆塔倾斜在线监测系统。杆塔是电力输送中不可或缺的设施，其稳定性对电力系统的运行起着重要作用。然而，由于外界因素以及长期使用导致的老化等原因，杆塔的倾斜问题可能会出现。为了及时发现和处理这些问题，本文提出了一种智能杆塔倾斜在线监测系统。该系统利用传感器和无线通信技术，能够实时监测杆塔的倾斜情况，并将数据传输到监控中心进行分析处理。通过分析倾斜数据，可以判断杆塔的稳定性，并及时采取措施进行修复。实验结果表明，该系统能够准确地监测杆塔的倾斜情况，并提供及时的预警信息，具有很大的应用价值，本研究为智能杆塔倾斜在线监测系统的开发和应用提供了有益的参考。

关键词：杆塔倾斜；监测系统；预警

0引言

近年来，随着电力工业的迅速发展，电力杆塔作为电力传输和配电的重要设施，承担着巨大的责任。然而，由于长期的使用和自然环境的影响，电力杆塔的倾斜问题逐渐凸显出来，给电力系统的稳定运行和人们的生命财产安全带来了严重的威胁。因此，及时准确地监测和评估电力杆塔的倾斜状况，对于保障电力系统的安全稳定运行具有重要意义[1]。

传统的杆塔倾斜监测方法主要依赖人工巡视，存在着监测周期长、监测效率低、监测结果等问题，无法满足现代电力系统对于实时监测和数据准确性的需求。为了解决这些问题，智能杆塔倾斜在线监测系统应运而生。该系统利用先进的传感技术和无线通信技术，能够实时采集、传输和分析杆塔倾斜数据，为电力系统运行管理人员提供准确的参考依据。

本论文旨在对智能杆塔倾斜在线监测系统进行全面深入的研究。首先，通过调研和分析现有的杆塔倾斜监测方法和技术，明确了传统方法存在的问题和不足之处。接着，提出了智能杆塔倾斜在线监测系统的设计思路和关键技术，包括传感器的选择与部署、数据采集与传输、数据分析与处理等[2]。然后，通过实际案例的应用和实验验证，评估了该系统的性能和可行性。最后，对系统的优化和改进进行了探讨，并展望了智能杆塔倾斜在线监测系统在未来的发展前景。

1 系统的设计要求

1.1设计目标

设计目标是本系统的核心指导思想，包括对输电线路杆塔的倾斜、风速、风向、温湿度等信息进行实时采集和传输，通过智能通讯+大数据分析系统进行整理和分析处理，提供前端和后端管理功能，将采集到的数据上传至监测分析系统，实现对数据的可视化、统计和分析，实现对杆塔状态的实时监测和预警，提高系统的安全性和可靠性。这些目标不仅需要系统具有可靠的数据采集和传输功能，同时还需要系统提供完善的数据分析和管理功能，以实现对杆塔状态的实时监测和预警。

1.2数据采集

系统采用终端采集系统对电线杆塔的倾斜、风速、风向、温湿度等信息进行实时采集，并将采集到的数据通过物联网或者互联网的通讯方式传输至数据库系统进行整理和分析处理，实现数据的可靠存储和准确分析。

1.3可扩展性设计要求

随着技术的不断发展和升级，系统需要能够随时升级扩展，以适应新的技术和需求。

2杆塔倾斜在线监测系统介绍

杆塔倾斜在线监测系统，能够对高压输电线路运行中的杆塔进行全天候的在线、实时有效地监测。主要包括杆塔倾斜监测装置和后台综合分析软件两部分，系统通过对线路的杆塔倾斜输电线路各种状态量进行测量和报告，将数据通过3G/GPRS/CDMA 等通讯方式传送到后台综合分析软件系统进行分析和决策，准确反映出输电线路当前的各种状态，使电力系统运行和管理人员把握线路运行的实际情况，帮助其进行决策和安全评估，对防止电网事故的发生具有重要意义。

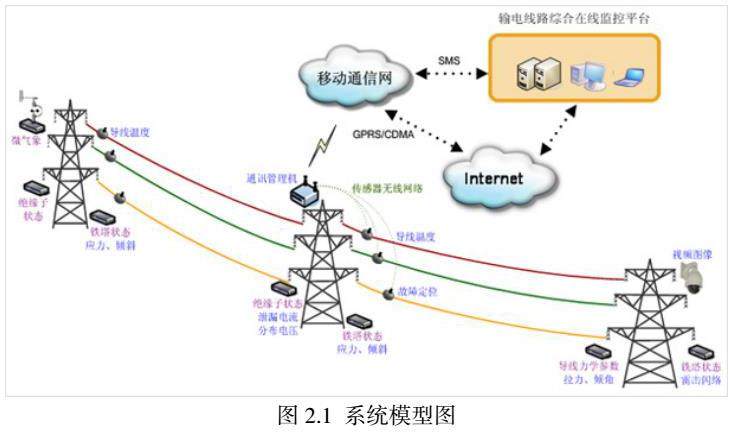

2.1系统总体模型

智能倾斜在线监测系统采用主流的物联网/互联网通讯技术，以大数据分析为基础，云服务为数据存储，数据分析可视化展示，可以提供杆塔倾斜在线监测服务，该系统可以在杆塔倾斜或运行异常时自动发出警报并提供详细的监测报告。

该系统的主要组成部分包括智能通讯杆塔、传感器节点、数据采集器、数据分析服务器和监测管理平台。智能通讯杆塔可以通过物联网技术连接传感器节点，实时监测杆塔的倾斜和运行状态。传感器节点采用相关的传感器技术，监测杆塔的倾斜角度、温度、湿度、风速等关键参数，数据采集器负责将传感器采集到的数据传输到数据分析服务器进行分析处理。数据分析服务器通过大数据技术对采集到的数据进行处理和分析，生成报告并在监测管理平台进行可视化展示和数据存储。

2.2采集系统

采集系统包括倾斜度传感器、风速风向传感器、温湿度传感器和电流传感器用于测量杆塔的倾斜度，测量环境中的风速和风向数据，用于测量环境中的温度和湿度数据，并将采集到的数据通过互联网接口传输到系统中进行数据处理和分析。用采集到的数据从各个杆塔监测系统发送过来的数据，并将数据上传至云数据库系统，使用NI的PCIe-6361接口类型的数据采集卡，进行数据的上传和发送[1]，可以通过设置时间间隔传输数据到云服务数据系统，进行数据传输。

通过不断采集和接收到的数据进行清洗和校正，去除无效数据和异常数据，并对数据进行校正，以保证数据的准确性和可靠性。将来自各杆塔监测系统的数据进行整合，通过使用数据分析算法，对采集到的数据进行分析和处理，提取有用的信息和知识，并将分析结果进行可视化展示和报告生成。

2.3数据分析处理系统

通过不断把采集和接收到的数据进行清洗和校正，去除无效数据和异常数据，并对数据进行校正从而保证数据的准确性和可靠性[2]。再对杆塔监测系统的数据进行整合，建立统一的数据模型和数据格式，为方便后续的分析处理和应用。

通过使用数据分析算法和方法，对采集到的数据进行分析和处理，提取有用的信息和知识，并将分析结果进行可视化展示和报告生成。

分析系统中包括信息查询、汇总系统，这两项功能是杆塔倾斜在线监测系统的一个重要组成部分，它可以帮助用户方便快速地查询、汇总和分析采集到的数据信息。该系统包括前端管理和后端管理两部分来完成数据的提取和展示，信息查询、汇总系统通过前后端提取到的数据，再前端页面进行展示，为用户提供了实时、准确、方便的数据查询和预警分析。

2.4实时监控系统

该系统通过获取到杆塔的倾角、风速、风向、温度、湿度和电流数据，通过物联卡或互联网的方式传输到数据接收系统，并进行数据处理，同时对数据进行校正和分析，确定杆塔的实时运行状态。系统可以根据实时数据预测未来杆塔的状态，及时发出报警。当系统检测到杆塔的倾斜角度超过预设阈值或其他异常情况时，会立即发出报警信息，提醒管理人员及时采取措施。

2.5系统功能

系统通过需求分析和设计，主要实现功能包括数据采集系统和杆塔倾斜在线监测系统。监测系统负责采集数据，通过互联网技术传输入云服务进行数据清晰和加工处理。杆塔监测系统通过设置杆塔运行区间和间隔时间，管理人员可以查看杆塔的报警信息和上传的数据以及历史数据，根据提供时间选择，以便用户可以选择要查询或监测的时间段。显示实时监测数据，包括倾角、温湿度、风速和风向等。在监测数据中，标识异常数据并及时报警。杆塔巡线人员根据系统的有效数据和历史数据以散点图或折线图的形式展示监测数据的变化，展示数据的分析结果。

基于智能通讯杆塔、大数据分析系统的杆塔倾斜在线监测系统的主要功能模块有智能通讯塔杆、传感器节点、数据采集器、数据分析服务器、监测管理平台。

传感器节点：传感器节点采用不同类型的传感器技术，如倾斜度传感器、温度、湿度、风速和风向传感器等，用于监测杆塔的各个关键参数。传感器节点可以通过物联网连接到智能通讯杆塔，以实现数据采集和传输。

数据采集器：数据采集器是一个中间设备，用于接收和存储传感器节点所采集的数据，并将其传输到数据分析服务器进行处理和分析。通常，数据采集器配备一个SIM卡，以使用移动通讯网络（例如3G/4G/5G）与数据分析服务器通信。

数据分析服务器：这是一个云端的服务器，用于对采集到的数据进行分析、处理、存储和管理。它利用大数据技术来识别异常情况，并生成监测报告。此外，数据分析服务器可对多个杆塔开展并行处理，以提高数据分析效率。

监测管理平台：监测管理平台是一个数据分析和可视化工具，用于展示分析结果并支持杆塔倾斜状态的实时监测。通过监测管理平台，操作人员可以了解杆塔在维护季节、风向变化等限制因素下的稳定情况、识别潜在的倾斜风险，快速定位潜在问题并采取相应的预防性措施。

2.6系统管理流程

用户进入页面后，首先选择要监测的地点和时间段。系统从后端数据库中获取数据，并在前端页面上显示出来。用户可以选择监测数据的类型，并在页面上展示监测数据的实时变化。系统会根据预设的报警阈值，及时标识异常数据并通过弹窗或邮件等方式进行报警。用户可以进行历史数据的查询，并在页面上以图表的形式展示出来。

2.7数据采集处理

系统通过终端采集系统获取杆塔的实时数据，包括风速、风向、温度、湿度等信息。采集到的数据将通过物联卡或互联网等方式传输至中心数据接收系统，数据接收系统将自动识别数据并将其存储到数据库中。系统通过安装在杆塔上的倾斜传感器实时获取杆塔的倾斜角度、温度、湿度等物理量的数据。传感器会以一定频率采集数据，并通过通讯方式将数据发送至数据采集节点。

系统采用云数据库进行数据的存储，将实时采集到的数据存储到数据库中。同时，数据存储系统还需要对存储的数据进行分类管理，如根据不同的杆塔编号、地点、时间等进行分类存储，以便后期数据分析和查询。

2.8数据存储管理

系统需要对存储在数据库中的数据进行管理，包括数据备份、恢复、迁移、清理等操作。数据管理的目的是确保系统数据的完整性和安全性，以便系统能够长期稳定地运行。系统的数据存储管理方式分为以下几个方面：

数据存储方式：该系统通常采用关系型数据库或非关系型数据库来存储数据，并且采用分层存储的方式，将不同等级的数据存储到不同的存储介质上。

数据内容：该系统的数据包括杆塔倾斜角度、温度、湿度等物理量的实时监测数据，同时还包括杆塔预警报警数据、设备状态数据和用户信息数据等。同时，该系统还会对这些数据进行分析和处理，得出结论并将结论保存下来。

数据备份：该系统需要定期对数据进行备份，以防止数据丢失或损坏，通常会采用冗余备份的方式进行数据备份。

2.9系统的优化和改进

优化前端页面的设计，提高页面的响应速度和用户体验。优化数据的查询和展示功能，提高查询速度和准确度。提供自适应布局，以适应不同的屏幕大小和分辨率。提供数据导出功能，以便用户可以将数据导出为数据库文件或CSV等格式进行分析处理。提供用户自定义的报警阈值，以满足不同用户的需求。

3系统的应用监测数据

系统对20对数据参数有较高风险的杆塔进行实地监测。采样时间设置在系统运行时间间隔为25分钟，报警门限设置为1.3度，横向倾角设置为1.2度，共有3次报警，根据报警情况并对系统进行了处理和监测，并做出数据分析。

系统可以实时监测杆塔的倾斜角度，通过传感器获取倾斜角度数据。倾斜速率监测：系统可以记录杆塔的倾斜速率，即杆塔倾斜的变化速度。通过比较不同时间点的倾斜角度数据，系统可以计算出倾斜速率，并实时显示。如杆塔A的倾斜速率为0.1°/小时。系统可以根据设定的倾斜角度阈值，实时监测杆塔是否超过安全范围。当倾斜角度超过阈值时，系统会自动发出报警信号或通知相关工作人员。

4存在的问题

数据分析算法问题：系统的倾斜角度分析算法可能存在误差，导致判断偏差或错误的报警信息[4]。在算法设计和验证过程中，需要进行充分的数据采集、验证和改进，提高算法的准确性和精度这是下一步我们科研需要进一步探讨的问题。

5结束语

本研究基于杆塔监测技术设计，实现了一种输电线路状态检测系统，该系统实现了对输电线路状态，数据采集和数据分析进行实时监测，通过对系统的总体架构和软件系统功能实现，与数据监测证明说明系统具有提高输电线路安全性和可靠性方面的潜力[5]。本研究为输电线路状态监测领域提供了一种新的解决方案，具有实用性和推广价值。

参考文献：

[1]谢清玉，张耀坤，李经纬.面向智能电网的电力大数据关键技术应用[J].电网与清洁能源，2021，37（12）：39-46.

[2]靳峰川.Attitude Monitoring System Design of Power Tower Based on Internet of Things Technology[D].安徽理工大学，2022.

[3]毕文龙.An Online Insulation Monitoring System Based on Partial Discharge for Mine High Voltage Cable[D].河南理工大学，2022.

[4]左鹏奇.Research on Key Technology of Transmission Line Condition Monitoring Based on Wireless Sensor Network[D].华东交通大学，2021.

[5]王学民，徐海奇，刘小寨等.变电站智能巡检机器人塔杆倾斜识别深度研究[J].自动化与仪器仪表，2020，（11）：

通讯作者：田子叶，女，高级工程师，主要研究方向：计算机应用与技术

项目资助：2022年陕西省大学生创新创业训练计划项目《基于智能通讯+大数据分析系统的杆塔倾斜在线监测系统的研究》，项目编号：S202213123017
