摘要：各式各样的现代锅炉部件经由众多方式，被联结成一个稳固完整的单元。由于各个部件的温度差异，会产生膨胀作用力。锅炉一旦启动，膨胀核心将会按照预设的扩张路径进行位移。常规情况下，膨胀中心的这种位移将会维持在一个合适的范围之内。然而，如果膨胀受到阻碍或者导向装置出现故障，实际膨胀指数将会与设计指数有所偏差，同时承受压力元件的压力状态也会有所改变，导致设备的使用寿命缩短，某些部件甚至可能在短时间内失效，给锅炉的运作维护带来了巨大的阻碍。基于此，本文将针对锅炉膨胀位移在线监测系统的研制与现场应用，进行更进一步的探讨与分析。

关键词：锅炉膨胀位移；在线监测系统；研制应用

前言：在传统监测方式的应用中，由于记录人员经常穿行于高空步道间要面临很大的安全隐患、所得到的记录数据都是间断性的锅炉膨胀值，而无法了解实时连续的锅炉膨胀变化情况，再加上这种方式所记录得到的膨胀值也无法代表同一时刻锅炉膨胀的整体工况，其精度、准确性也较差[1]。在对锅炉工况变化过程进行分析时，这样的数据明显缺乏相应的膨胀历史曲线可以供参考。当膨胀受阻或导向装置失效后，人工记录方式不可能及时提出报警信号，热控人员往往要等很长时间以后才能从静态的指示值中得到异常信息的反馈。由此也就显示出，注重锅炉膨胀位移在线监测系统的研制与应用的必要性。

1锅炉膨胀的内涵与标准

1.1内涵

锅炉膨胀是指在锅炉正常运行中，炉水和蒸汽的体积发生变化，从而引起锅炉内部压力的变化。锅炉膨胀的产生是由于水和蒸汽的热胀冷缩性质不同造成的。

1.2标准

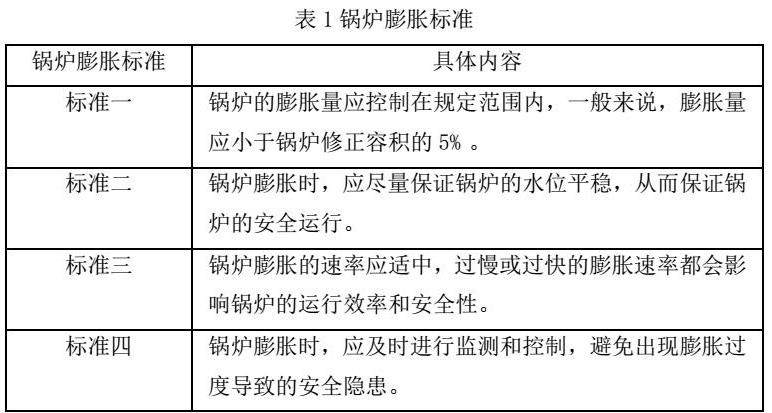

为确保锅炉运行的安全性、经济性和可靠性，对于锅炉膨胀有一些基本的标准，具体如表1所示。

2锅炉膨胀位移在线监测系统研制的需求分析

关于锅炉膨胀位移在线监测系统的研制，首先要结合发电厂运行实况，明晰具体的设计需求。其中主要包含以下几点：（1）所研制设计的系统要保证有限或无限传播功能的实现，这是保证所采集锅炉膨胀位移数据得到有效传输的基础前提，相关数据信息最终会在终端显示，锅炉膨胀位移的在线监测水平、效率也会产生较为明显的提升；（2）在实际进行在线监测系统设计的过程中，还需要对其是否具有报警功能，进行优先考量。具体的实现方式是在系统内进行锅炉膨胀位移超限阈值、预警阈值的设置，当在线监测系统所监测到的锅炉膨胀位移数据信息已经超过相应阈值之后，系统就会有报警信号的自动产生，以保证膨胀位移处置的及时有效；（3）在锅炉的运行中，还需保证在线监测系统能够保证对锅炉位移情况的实时监测，并能直接进行数据域信息的直接获取。这样才能够保证监测过程中，相应数据信息采集的有效性，各个监测点的数据信息监控、采集也能够实现同步；（4）在实际进行在线监测系统研制时，系统本身也许具备数据信息处置、储存功能，这是保证锅炉膨胀位移监测有效性、数据对比可行性的基础前提条件[2]。在相关数据的分析之中能够确定最终确定锅炉膨胀位移的结果，并将所得结果数据储存至系统数据库，这能够为日后开展锅炉膨胀状态分析工作提供有力借鉴。

3锅炉膨胀位移在线监测系统的研制、设计与应用

3.1在线监测的不足

在热力工程领域中，因为锅炉本体的体积巨大且工厂环境复杂，锅炉膨胀监测的研究成了该领域的重要任务。这需要在多个地方设置监测站点，以获取位移数据并保证实时监控。目前，我国的锅炉膨胀监测技术仍处于研究、实际应用探索和数据积累阶段，成功案例并不多。主要的困难包括施工费用高、施工难度大，因为需要在锅炉的大型表面分布式安装监测装置，并且热力锅炉内部环境温度高、压力大，环绕的焊接、安装、布线等所有工作都需要在高空进行，具有一定的危险和难度。另一大难题是调试和维护，工厂内部管线繁多，为保证生产安全，各种电缆需要统一放在固定的高空电缆管线内，这种情况对于有线通讯的调试以及故障排查带来了很大的困难。整个监测系统是由多个节点的数据采集网络组成，为了保证每个节点的有线通讯可靠，通讯电缆必须按照特定的规则布设。

3.2功能模块设置

为解决锅炉膨胀位移在线监测存在的不足，并对在线监测系统的功能进行更进一步的优化设置，在本文的系统研制设计中，规划出以下四大功能模块的设置。

3.2.1数据处理与储存功能模块

在实际进行在线监测系统设计的过程中，其所需具备的第一个功能模块就是数据终端处理与储存的功能，主要是对数据采集模块采集到的锅炉膨胀位移数据进行处理和分析，更好地对锅炉的膨胀状态进行分析，及时发现在锅炉运行中可能存在的膨胀故障。在数据终端处理中，显示终端能够将采集到的所有监测点的实际数据进行展示[3]。显示终端将经过系统处理之后的数据进行显示和储存。在显示终端上能够通过折线图的形式，显示在线监测的精确数据。将锅炉膨胀位移的变化情况用曲线图进行记录，为锅炉膨胀的有效处理提供借鉴。并且在本次设计的系统中建立起锅炉膨胀位移的数据库，能够实现对长期锅炉位移数据的储存，在系统的终端显示页面中便可以查阅锅炉膨胀的数据，为锅炉喷膨胀位移的监测预警提供帮助，也能够为锅炉膨胀的管理工作提供借鉴。结合系统内部储存的真实数据，通过对历史锅炉膨胀位移数据进行分析，提升锅炉膨胀管理的科学性。

3.2.2报警功能模块

为了及时地落实对锅炉膨胀状态的有效管理，本次系统设计中包含报警功能，为发电厂锅炉膨胀的位移控制提供借鉴。报警功能主要借助数据处理之后的位移信息完成，在系统内需要对锅炉膨胀位移的限制阈值进行设置，主要设置预警阈值和超限阈值，其中预警阈值是对目前在锅炉运行中可能存在的膨胀故障进行预警，进而及时发现在锅炉运行中的不足，超限阈值是针对锅炉膨胀位移出现超值的情况进行报警，采取科学措施对锅炉膨胀的情况进行处理。系统当中采集到锅炉膨胀位移数据超过一定阈值后，系统会报警，不同的报警信号也会有所不同，这样能够更好地判断锅炉的膨胀处于哪种状态[4]。在系统的报警功能中，首先是对锅炉膨胀位移的异常情况进行预警，提升企业的锅炉膨胀管理意识，更好地为锅炉运行的稳定性带来保障。其次就是对锅炉膨胀位移超限的情况进行报警，结合数据分析得出的锅炉膨胀位移的情况，发电厂能够更加及时地对锅炉膨胀进行处理，避免造成严重的发电故障，影响到发电厂的安全运行。

3.2.3数据采集功能模块

本次系统设计需要实现对锅炉膨胀位移数据的采集，主要借助监测点的设置实现对锅炉膨胀位移数据的采集，及时将锅炉的膨胀情况显示在系统中。数据的采集功能主要是借助传感器实现对数据信息的采集，在系统当中传感器采用的是以433MHz与2.4GHz复合传输的形式，能够更好地获取较为准确的锅炉膨胀位移数据，进而更好地为发电厂的锅炉稳定性控制提供借鉴。根据不同锅炉的位置，需要对监测点的位置进行合理的设置，通过数据采集之后获取的准确数据，将系统传感器采集到的数据传输到显示终端或者手机上，进而更好地实现对数据的分析[5]。数据采集模块的设计也是本次设计锅炉膨胀位移在线监测系统实现的基础，该模块的设计是借助传感器对锅炉膨胀位移的实际情况进行监测，在对锅炉膨胀位移情况的监测中，数据采集模块还能够将数据采集的信息进行发送，更好地实现对锅炉膨胀的及时有效处理。在数据采集中获取的是监测点中锅炉X、Y、Z三个方向的位移值。

3.2.4实时监测功能模块

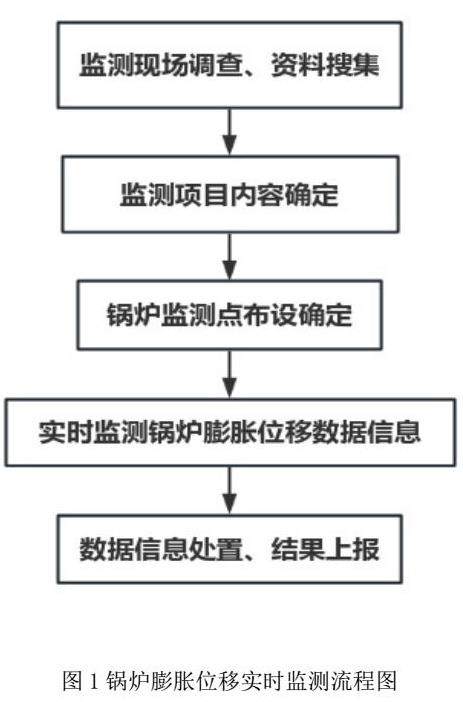

本次设计的系统能够对监测点的监测数据的实时、同步监控采集，结合实时监测获取到的相关数据，针对锅炉在实际运行中的状态进行自检，进一步为设备的稳定运行提供帮助。锅炉膨胀位移实时监测流程图如图1所示。

通过实时数据监测的功能，对发电厂运行中锅炉膨胀的位移数据进行监控，为发电厂锅炉膨胀处理工作的开展提供实时的数据信息，全面落实对锅炉膨胀位移数据的监控。在对锅炉膨胀位移的实时监测中，能够动态化地加强对锅炉膨胀的管理，及时发现在锅炉运行中可能存在的膨胀问题，落实对锅炉膨胀的有效管理。在本次系统设计中的数据实时监控功能，是实现动态化报警的主要部分，在数据监控中能够及时对锅炉膨胀位移的数据情况进行分析，为系统的预警报警提供借鉴。在本次系统的监控过程中，锅炉膨胀位移在线监测系统能够实现智能化自动判定结果，系统的监控准确性得到提升，同时提升了锅炉设备运行的稳定性。

3.3现场应用效果

3.3.1效益提升

通过对本文设计的锅炉膨胀位移在线监测系统的运用，减少锅炉膨胀故障的产生并且保证发电厂的稳定运行，整个发电厂的发电效率得到提升，实现更大的发电经济效益。同时在系统的实际应用中，减少了由于锅炉膨胀位移而产生的经济损失，为发电厂的长期稳定发展带来保障。通过对本次设计的锅炉膨胀位移在线监测系统的现场应用，推动了发电厂智能燃烧、智慧电厂的构建，更加满足当前信息化时代下发电厂的发展需求，整个电厂的生产实力得到提升。

3.3.2实时监控效果的强化

在传统的锅炉膨胀指示器当中，虽然能够获取到锅炉膨胀位移的数据信息，但是在整个锅炉的运行过程中，无法做到实时监控的效果，而在本次研究中将实际的锅炉膨胀位移在线监测系统应用到实际的发电厂锅炉膨胀位移情况的监测当中，系统对所有监测点的锅炉膨胀位移的数据情况进行监测，并且将监测得到的数据同步到系统当中，进一步提升发电厂对锅炉膨胀状态情况的实时获取能力。在实时监测的过程中，就不会存在锅炉膨胀维护不当的情况，能够更加准确展现锅炉的实际情况，进一步促进智能锅炉燃烧、调整、智慧化电厂的大数据打造。

3.3.3效率提升

在本研究中的系统设计，其所包含的报警功能，能够有效提升锅炉膨胀故障的处理质量与效率。在系统的运行中，当锅炉膨胀位移超出系统的限定阈值后，能够对一些存在锅炉膨胀故障的数据进行预警，进而在系统当中实现报警的目的，及时了解发电厂运行中锅炉膨胀故障存在的问题，根据报警信号的类别，采取针对性的措施对锅炉的膨胀问题进行管理，提升对锅炉膨胀故障的处理效果和效率。

结论

综上所述，关于锅炉膨胀位移在线监测系统的研制与应用，对于发电厂的稳定可持续发展来说是至关重要的。本文从锅炉膨胀的内涵与标准、锅炉膨胀位移在线监测系统研制的需求分析、锅炉膨胀位移在线监测系统的研制、设计与应用三个角度出发，重点阐述并强调了创新、优化锅炉膨胀位移在线监测系统设计，对发电厂稳定运行的重要意义，并为锅炉膨胀位移在线监测系统的功能模块研制提出了针对性建议，希望能够为发电厂锅炉膨胀位移在线监测系统的高质量构成与应用提供借鉴、思路。
