摘要：随着电力系统的不断发展，架空线路在输电过程中面临着越来越多的雷电威胁。为了确保电力系统的安全运行，对架空线路进行防雷接地测试显得尤为重要。本文主要介绍了架空线路防雷接地测试技术在电力网中的应用。

关键词：架空线路；防雷接地测试技术；电力网

为了有效预防架空线路雷击，需要进行调查研究，并采取多种措施和方法。单一的措施或方法往往无法取得理想的成效，还可能导致严重的漏洞和电力安全事故。考虑到我国是一个用电大国，许多建设项目都需要使用架空线路，因此在雷击预防过程中，必须保持高度严谨的态度，在技术和设备优化方面保持前沿水平。

1.架空线路雷击的原因

1.1自然原因

雷击是由大气中的电荷不平衡引起的自然现象。当云层电荷分布不均匀时，云与地表或其他云之间会形成电场，当电场达到一定强度时，会导致电荷间的放电现象，即闪电，当闪电击中架空线路时，会导致雷击事故发生[1]。

1.2设备原因

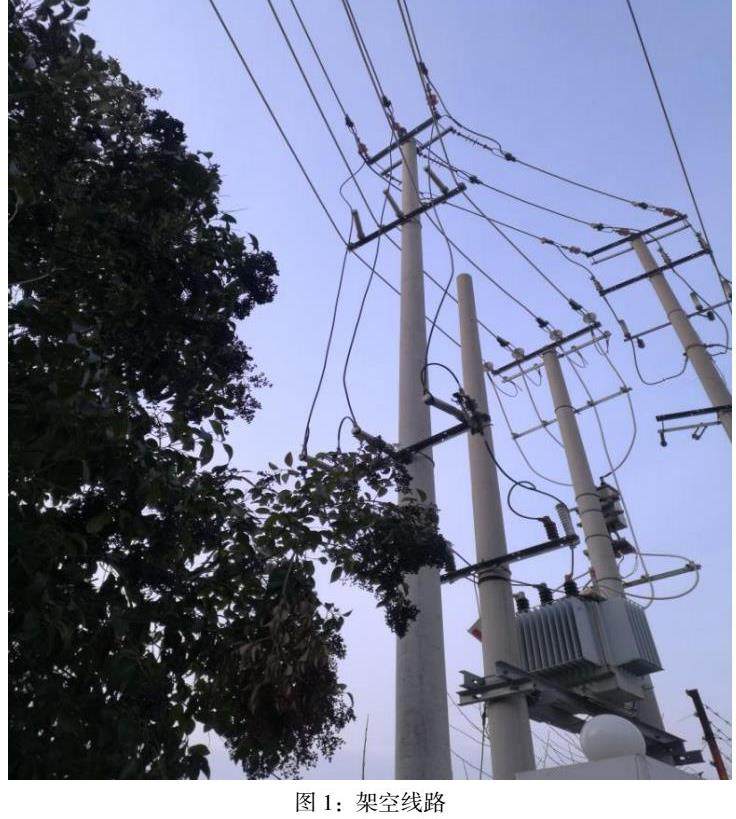

架空线路（图1）本身也有可能成为雷击的目标。由于线路结构、材料和绝缘性能等方面的问题，架空线路可能具有一定的导电性，使得它们能够吸引和导引雷电，而且，线路设备如电杆、导线和避雷器等也有可能因为设计缺陷、老化或损坏而增加了雷击的风险[2]。

2.防雷接地测试技术的重要性

防雷接地测试技术的重要性主要体现在它可以提高设备的安全性，防雷接地测试技术能够检测出设备的接地系统是否符合标准，如果不符合，可以及时采取措施进行改进，从而提高设备的安全性。防雷接地测试技术有助于预防火灾、爆炸等事故的发生，当设备遭受雷击时，如果没有良好的接地系统，可能会导致设备损坏甚至引发火灾、爆炸等严重事故。此外，防雷接地测试技术还可以增强防雷装置的可靠性和管理水平，降低防雷装置的维护成本。最后，它对于保障员工的生命安全也具有重要作用[3]。

3.架空线路防雷接地测试的基本原理

架空线路防雷接地测试的基本原理是使用电流源向被测接地装置注入电流，测量相应的电压降，并根据欧姆定律计算出接地电阻。这一过程可以采用多种方式进行，包括两线法、三线法、四线法、单钳法和双钳法。两线法是在辅助地和被测地之间加通电流，测量被测地和探测电极之间的电压降。这种方法简单易行，但会受到测量电缆电阻的影响，导致测量结果不够精确。三线法与两线法基本相同，但在低接地电阻测量时可以消除测量电缆电阻对测量结果的影响，因此能够更为准确地测量接地电阻。四线法适用于地基接地、建筑工地接地和防雷接地，该方法在加通电流的同时测量被测地和探测电极之间的电压降，同时可以测量出测量电缆本身的电阻，因此可以得到更为准确的测量结果。单钳法主要用于测量多点接地中的每个接地点的接地电阻，不能断开接地连接以防止发生危险。双钳法适用于多点接地，不需要打辅助地桩，用于测量单个接地。架空线路防雷接地测试所有方法的基本原理都是通过加通电流，测量电压降，并根据欧姆定律计算接地电阻。不同的方法适用于不同的场景和测量要求，选择合适的测量方法可以得到准确可靠的测量结果。

4.架空线路防雷接地测试的主要方法

架空线路防雷接地测试的主要方法包括直接法测量接地电阻、间接法测量接地电阻和混合法测量接地电阻。

4.1直接法测量接地电阻的原理和应用

直接法测量接地电阻的原理是在辅助地和被测地之间加上电流，然后测量被测地和探测电极间的电压降，这种测量方法能够计算出接地电阻，同时测量结果也包括了测量电缆本身的电阻。这种方法主要适用于一些较小的接地电阻的测量，例如电线杆接地、接地电极等场景，也可以应用于地基接地、建筑工地接地和防雷接地等多种场合。在使用直接法进行测量时，需要注意一些操作事项，各个接地电极间的间隔应不小于20米，为了获取更准确的测量结果，应在土壤比较干燥未冻结的情况下进行测量，避免在雨后立即进行测试。直接法是一种常用且有效的测量接地电阻的方法，不仅适用于一些常见的应用场景，而且操作简单，但需要考虑到土壤状态和电极布置等因素，以获得最佳的测量效果[4]。

4.2间接法测量接地电阻的原理和应用

间接法测量接地电阻的原理主要是通过测量接地网内的回路阻抗，然后利用计算方法来获取接地电阻的值，这种方法主要适用于复杂的接地系统，如大型发电厂、变电站等场所。在具体操作时，辅助地和被测地之间会加上电流，然后测量被测地和探测电极间的电压降。需要注意的是，这种测量方法的测量结果包括了测量电缆本身的电阻，因此在使用该方法进行测量时，应考虑各种因素的影响，如土壤状态、电极布置等，以获得最佳的测量效果[5]。

4.3混合法测量接地电阻的原理和应用

混合法是一种独特的测量接地电阻的方法，它结合了直接法和间接法。在操作时，首先使用直接法测量近处的接地电阻，即在辅助地和被测地之间加上电流，然后测量被测地和探测电极间的电压降。接着，对于远处的接地电阻，使用间接法进行测量。最后，将这两种测量结果结合起来计算接地电阻的值。这种方法的优势在于既可以准确地获取复杂的远处接地电阻，又能够有效处理近处接地电阻的测量，兼顾了准确性和实用性。因此，混合法特别适用于那些接地系统复杂且接地电阻较大的场所，如大型发电厂、变电站等。在进行混合法测量时，需要注意一些操作事项。例如，各个接地电极间的间隔应不小于20米，以减少相互干扰的影响。此外，为了获取更准确的测量结果，应在土壤比较干燥未冻结的情况下进行测量，避免在雨后立即进行测试。

5.架空线路雷击的预防对策

5.1安装雷电防护装置

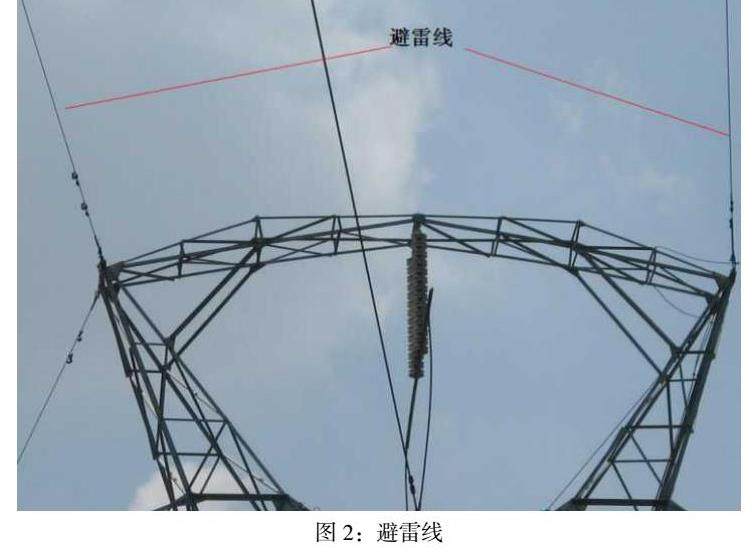

架空线路的雷电防护主要包括安装整流管、放电管或保护管等雷电防护装置，以减少雷击产生的危害。防雷装置是电力系统中最基本的防护措施，其中包括避雷针、避雷线（架空地线）、避雷器和防雷接地等装置（图2）。避雷针和避雷线的主要作用是防止雷电直接击中被保护的物体，如杆塔、导线等，当架空配电线路遭受雷击时，防雷装置将变为导通元件以实现对于架空配电线路的保护。还可以根据实际情况，通过对管型避雷器、阀型避雷器、氧化锌避雷器的合理选择及使用，实现对架空输电线路实践应用中的防雷性能优化。所有的雷电防护装置设计技术评价应当遵守国家有关标准、规范和规程，并由有关机构负责出具雷电防护装置设计技术评价报告。这样可以确保防雷装置的科学性、合理性和有效性，从而更好地防止雷电对架空线路造成的损害[6]。

5.2 合理布设导线

架空线路导线的布设对于防雷击非常重要，在布设时，应尽可能减少导线的曲折程度和外露长度，避免长时间暴露在雷雨天气中，以降低被雷击的风险。另外，还可以采取一些其他的防雷措施，例如安装避雷线，也称为架空地线，架设在杆塔顶部的金属导线，并接地良好，它能有效地将雷电的放电引入大地。架空避雷线可以使得架空绝缘线路的抗雷击效果增强，能够使得架空绝缘线在遭受到雷击时不被雷击所损坏，具有投资小、安装简易、无需维护等的特点。此外，还需要注意杆塔接地电阻的问题。为了避免架空输电线路在雷雨天气中出现高电位击穿现象，则需要在其防雷过程中重视杆塔接地电阻的降低。注重接地网的有效设计，且在因地制宜的原则要求下，通过对设备接地参数、现场土壤电阻率的综合考虑，确定杆塔接地形式，设置好性能可靠的接地装置，降低与之相关的接地电阻，满足架空输电线路防雷水平提升方面的要求[7]。

5.3定期进行维护和检查

定期进行维护和检查是保持架空线路设备和防护装置正常运行的重要措施。维护工作涵盖了线路设备的全面巡视，包括铁塔、导线、绝缘子等的检查。在维护过程中，需要注意紧固螺栓的情况以确保铁塔稳固，检查导线和避雷线是否存在断股或腐蚀，查看铁塔基础、拉线和接地极地下部分是否有锈蚀情况，并测试铝线和钢芯铝线的连接器功能。此外，绝缘子也需要进行测试，不合格的绝缘子应及时替换。为了防止铁塔生锈，应进行除锈和防腐处理。如果发现倾斜的杆塔，应及时扶正以确保稳固性。根据需要，还可以更换杆塔、导线、避雷线等设备。定期维护和检查能够及时发现和解决线路设备可能存在的故障和隐患，从而保障架空线路的正常运行和安全性

5.4加强对降水天气的监测和预警

加强对降水天气的监测和预警是防止雷击的重要措施，需要建立完善的气象监测系统，实时获取并分析降水、雷电等天气信息。通过安装气象观测设备，如雨量计、风速计、温度计等，对大气环境进行实时监测，还可以通过卫星遥感、雷达探测等高科技手段，获取更精确的气象数据。一旦发现有强降水或雷电天气的预兆，应立即启动预警机制，通知相关部门和人员做好防范准备，例如可以提前关闭电力设备，避免因雷击造成的设备损坏；或者调整线路运行方式，避免在恶劣天气中进行维修工作。此外，还需要加强与气象部门的沟通和协作，共享气象信息，提高预警的准确性和及时性。同时，也需要定期对气象监测设备进行检查和维护，确保其正常运行。

5.5 掌握紧急处理方案

一旦发生雷击事故，应立即启动紧急处理方案。首先，要确保现场人员的安全，避免因电力设备损坏引发的二次事故，例如可以迅速切断电源，避免触电风险；或者组织人员撤离现场，避免因设备爆炸等事故造成伤害。其次，要对受损设备进行检查和评估，确定修复或更换的方案，例如可以通过目测、测量等方式，检查设备的损坏程度；然后根据设备的使用年限、维修成本等因素，决定是进行维修还是更换新的设备。在修复或更换设备的过程中，需要遵循相关的操作规程和安全标准，确保工作的顺利进行，也需要对修复或更换的过程进行记录，以便于后期的维护和管理。最后在设备恢复正常运行后，还需要进行一次全面的检查和测试，确保设备的性能和安全性都达到了要求。

结论：

综上所述，架空线路防雷接地技术在电力网中具有重要的应用价值。它可以提高电力系统的安全性、保护设备和线路、提升电力系统的可靠性，并遵循规范和标准化要求。因此，推广和应用这项技术将对电力行业的发展和用户的用电质量产生积极的影响。

参考文献：

[1]崔峰.矿山高压供电架空线路防雷措施研究[J].西部探矿工程，2023，35（04）：166-168+171.

[2]陈秀莲，陈怡.山区架空配电线路防雷接地技术研究[J].科学技术创新，2021，（32）：61-63.

[3]张海虎.架空输电线路防雷与接地的设计分析[J].电气技术与经济，2021，（04）：69-71.

[4]陈诗琦，高振国.配电线路防雷措施及保护效果分析[J].电子世界，2021，（13）：24-25.

[5]武广斌，史贤悦.架空线路防雷接地测试技术在电力网的应用[J].电子测试，2019，（24）：133-134.

[6]罗艺农.电力通信防雷系统接地技术及方法[J].电子制作，2014，（12）：128-129.

[7]方志.架空线路防雷接地测试技术探讨[J].中国新技术新产品，2010，（24）：159-160.
