摘要：遥控器是一种通过无线电波或红外线等方式，对远距离设备进行操作或控制的装置。长期以来，遥控器广泛应用于家用电器、智能家居、消费电子等领域，是智能化时代不可或缺的产品之一。

关键词：遥控器、壳体结构、技术探究

引言

作为智能控制器，遥控器也是智能家电及家居等智能产品的关键配套部件，为国家鼓励发展的高科技领域之一。国务院提出《中国制造2025》计划，明确提出加快发展智能制造装备和产品，统筹布局和推动服务机器人、智能家电、智能照明电器、可穿戴设备等产品研发和产业化。

根据尚普咨询集团数据显示，2021年我国遥控器的产量为13.75亿只，增长率10%。2022年，产量约为15.13亿只。出口来看，近年来我国遥控器出口量逐年增长，2021年中国遥控器出口量达到7.09亿只，增长率为10.65%。2022年，出口量约为7.84亿只。

近年来，随着智能家居、人工智能、物联网、无线通信技术等新技术的逐渐成熟与广泛应用，进一步推动遥控器行业规模的持续扩大。随着全球消费者对家用电器智能化要求的不断提高，市场对智能家电的需求持续增长，推动了家电遥控器由红外遥控器向智能语音、智能触摸等无线遥控器的转型升级。

1遥控器行业的现状

伴随着工业化进程不断推进，工业遥控技术的不断革新，超轻型工业遥控器在工业行车、汽车吊、随车吊、装载机、造船及集装箱码头、仓储、机械制造、混凝土泵车、建筑和工程机械等领域的应用不断加深，带动我国超轻型工业遥控器行业的市场规模进一步扩大。

遥控器行业分析表示，我国工业无线遥控器行业需求量约为1189万台。目前，国内产量90%以上是中低端工业无线遥控器产品，高端工业无线遥控器产品产量不到10%。国内中低端工业无线遥控器产品，国内企业生产基本满足需求，高端工业无线遥控器产品还需要从国外进口。

与此同时，随着各种用电设备日益朝数字化、功能集成和智能化方向发展，智能遥控器在家电领域的渗透性也进一步增强，应用领域日趋广泛，适用范围也越来越广。从电视机、机顶盒、空调、风扇逐渐转向灯具、窗帘、扫地机器人等多类智能家居设备、智能卫浴、投影仪、远程会议办公系统等领域，并逐渐形成可通过语音、体感等控制的高级智能遥控器。

2遥控器行业的发展趋势

2.1专业化分工

智能遥控器正在向专业化分工发展，整机厂商逐步外放份额给专业智能遥控器厂商。随着整机品牌效益显现，产品智能化、复杂化发展及更新迭代加速，现阶段国外知名家电企业将其战略重心放在品牌运营、技术研发和销售渠道开拓上，智能遥控器环节交由专业厂商生产，智能遥控器的专业化分工已经是行业发展必然的趋势。

随着全球家电制造行业向中国转移，中国已经成为全球家电制造基地，带动家电智能遥控器等零部件配套厂商在国内的发展。随着国内家电智能遥控器技术的提升，国际知名家电制造商已越来越多地采购来自中国的电子智能控制产品。全球化、专业化的分工合作体系逐步建立，为中国家电智能遥控器企业提供良好的市场机遇。

2.2技术含量和附加值不断提升

随着技术进步及生活品质的不断提高，与人们生活息息相关的各种设备正从电子化时代向智能化时代转变，终端用户对产品自动化和智能化的需求越来越高。智能遥控器也面临着技术突破、产品质量提升、市场需求扩大等重大变革，下游智能化终端产品对智能遥控器的要求越来越高、功能越来越强大，产品的技术含量和附加值不断提升，对智能遥控器厂商的技术开发能力、新产品研发能力、快速响应能力等提出更高的要求，研发能力决定企业的发展。

3壳体结构及遥控器的技术方案

3.1现有遥控器结构的缺陷

传统遥控器壳体通过螺钉装配的方式进行安装，不能防止以仿造为目的的拆卸行为或是偷盗行为，也不能避免因用户自行拆卸遥控器而导致的一些安全隐患。市面上也存在具有防拆功能的遥控器壳体，例如通过可伸缩活动设置于底面上的压杆作用于触动开关上以形成防拆卸目的，安装后若主体脱离则会使得压杆作用于开关上的持续信息变化，从而可以使主体失效或产生警报信号。但这样的防拆结构也具有可能因意外因素导致主体脱落而触发防拆功能而导致主体的功能失效；在安装过程中可能因操作幅度过大或误触导致防拆结构被启用等问题。

3.2具体技术方案

为解决上述问题，本产品提供了一种壳体结构，包括相互之间可拆卸装配的壳体主体与背板，壳体主体上设有连接部，背板上设有与连接部对应的连接件，壳体主体与背板之间还设有防拆结构。

防拆结构包括第一凹部及弹性结构，第一凹部与弹性结构分别设置于壳体主体和背板上，弹性结构的第一端弹性连接于壳体主体或背板上、第二端形成有防拆末端。其中，弹性连接是指位于弹性结构的第二端处的防拆末端能相对于第一端为转轴转动或由于弹性结构自身的弹性而偏移地位移。

连接件与连接部之间为可滑动式配合，防拆末端与导向部相接触以被其驱动偏移地位移而使位于弹性结构的第二端处的防拆末端从第一凹部中分离，实现壳体主体相对于背板拆卸；拆除导向部后，防拆末端与限位部相抵触以锁定连接件与连接部之间的滑动，实现壳体主体相对于背板锁定防拆。

采用该方案壳体结构的壳体主体与背板，具有可拆卸式装配关系和不可拆卸的防拆装配关系。首先，壳体主体与背板之间为滑动式可拆卸装配关系，以通过两者之间的相对滑动而进行装配或拆卸；其次，在未拆除导向部的情况下，壳体主体相对于背板滑动时，防拆末端与导向部相接触而被其驱动偏移地位移以使其可以从第一凹部中分离，实现壳体主体与背板可不限次数地装配或拆卸的目的；相反，若将导向部拆除，壳体主体可以相对于背板滑动以进行装配，装配到位后防拆末端处于第一凹部内，此时若将壳体主体相对于背板进行滑动操作以期望进行拆卸，防拆末端会抵触于限位部上以将壳体主体可以相对于背板滑动位移进行锁定，使得两者不能滑动位移而拆装，实现相对锁定和防拆的目的。

第一凹部由凹槽形成，其某一个内侧壁形成限位部，导向部为连接第一凹部的底壁与限位部的内侧壁的导向块，导向块具有斜面或曲面形状的顶面以作用于防拆末端将其导向偏移。这样的结构设计方式，一方向易于制造，另一方面在使用时也相对方便并且不容易误操作，并且在破除后也不能恢复原状，用户可以按需使用、并能有效防止他人在已设置为防拆启用的壳体再次调整为防拆不用的使用状态的可能性。

4壳体结构及遥控器的使用实例

下面结合具体实例，对本产品的技术方案进行清楚、完整地描述。

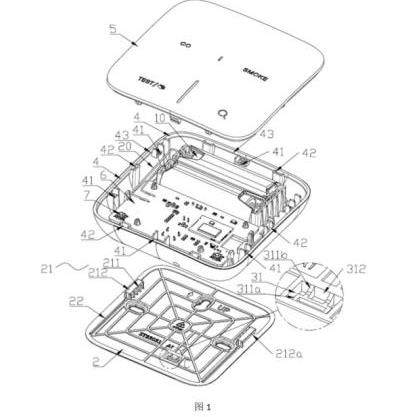

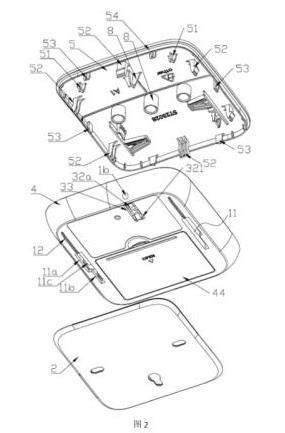

如图1-2所示，本产品采用以下技术方案，一种可用于遥控器的壳体结构，其包括可拆卸装配的壳体主体1与背板2，壳体主体1上设有连接部11，背板2的内表面上设有与连接部11对应的连接件21，壳体主体1与背板2的内表面之间设有防拆结构3；防拆结构3包括第一凹部31及弹性结构32，第一凹部31设置于背板2上，弹性结构32的第一端固定于壳体主体1上，第一凹部31上设有可拆除的导向部311和拆除导向部311后方才露出的限位部312，弹性结构32的第二端上形成有与导向部311相配合滑动的防拆末端321。其中，弹性结构32为倾斜设置的弹性条。背板2上设有若干安装孔。

连接件21与连接部11之间为可滑动式配合，以通过两者的相对滑动而装配或拆卸。弹性结构32的第二端伸入第一凹部31与导向部311滑动配合或从导向部311离开第一凹部31，以实现对壳体主体1、背板2之间相对滑动的锁定或解锁。

防拆末端321与导向部311接触以被其驱动偏移地位移而使弹性结构32从第一凹部31中分离，实现壳体主体1相对于背板2拆卸；拆除导向部311后，防拆末端321与限位部312相抵触以锁定连接件21相对于连接部11之间拆卸滑动，实现壳体主体1相对于背板2锁定防拆。

其中，第一凹部31为凹槽，凹槽的某一个内侧壁形成限位部312，导向部311为连接第一凹部31的底壁与限位部312的内侧壁的导向块，导向块具有斜面或曲面形状的顶面以作用于防拆末端321将其导向偏移。

弹性结构32被配置为沿连接件21与连接部11滑动方向设置，并使弹性结构32的第二端朝向滑出方向，从而在防拆结构3启用后的滑动推力不会使得防拆末端321与限位部312解锁、相反会使得两者锁定更为紧密。在其他实施例中，弹性结构32被配置为垂直连接件21与连接部11滑动方向设置，这同样也能实现防拆锁定的目的、但不具有上述的锁定更为紧密的作用。

弹性结构32采用弹性材料构成，其一端固定至壳体主体1上、另一端空置，较佳地，弹性结构32一体成型地形成于壳体主体1上，以实现将弹性结构32的第一端弹性连接于壳体主体1上的目的，在防拆结构3未启用时允许通过弹性结构32的弹性形变而使防拆末端321从形成第一凹部31的凹槽中脱出分离而允许滑动拆卸。在另一些实施例中，弹性结构32的一端铰接至壳体主体1上、另一端空置，并且弹性结构32与壳体主体1之间还设有复位弹簧，这同样能实现在防拆结构未启用时允许滑动拆卸的目的。

结语

随着全球家电制造行业向中国转移，中国已经成为全球家电制造基地，带动家电智能遥控器等零部件配套厂商在国内的发展。目前，由于技术进步及生活品质的不断提高，与人们生活息息相关的各种设备正从电子化时代向智能化时代转变，终端用户对产品自动化和智能化的需求越来越高。企业能否抓住风口，提升自主研发能力，很大程度上将决定企业的发展。

参考文献

[1] 基于单片机的智能遥控器设计[J].王龙飞；左丹萍；张编妹.，2020（10）

[2] 空调遥控器人机系统设计与分析[J].何灿群；陈文婷；许雪纯.，2020（05）

[3] 蓝牙遥控器系统的设计[J].黄健.科技风，2019（04）
