摘要：回路电阻测试仪是用于测量开关、断路器、变压器等设备的接触电阻、回路电阻的专用测试设备，回路电阻测试仪被广范应用于各家用电器及供电设备企业单位，我国用于回路电阻测试仪的规程中没有对回路电阻测试仪示值误差测量结果进行不确定度评定，本文填补了规程中的空白。

关键词：回路电阻测试仪;测量方法;不确定度

中图分类号：TU 文献标识码：A 文章编号：（2020）-05-267

回路电阻测试仪是用于测量开关、断路器、变压器等设备的接触电阻、回路电阻的专用测试设备，其测试电流为100A或更大的直流电流，也被称为“接触电阻测试仪”。回路电阻测试仪被广范应用于各家用电器及供电设备企业单位，我国用于回路电阻测试仪的规程中没有对回路电阻测试仪示值误差测量结果进行不确定度评定，本文填补了规程中的空白。

1 概述

1.1测量方法

采用标准电阻直接测量法。将被检回路电阻测试仪的电流输出端和电压采样端分别与模拟直流电阻标准器的电流端与电压端相接，调节标准电阻器至检定点相应的标称值，接通测试仪测试开关，当被检测试仪的工作电流稳定后，读取被检测试仪的电阻指示值。

测量依据依据JJG 1052—2009《回路电阻测试仪、直阻仪》检定规程开展。

1.2环境条件

环境温度：（ 23±5）℃，相对湿度：（40～75）%RH

1.3检定用标准器

模拟直流电阻标准器，准确度等级0.02级。

1.4测量对象

用模拟直流电阻标准器测量一台稳定性较好的回路电阻测试仪的相对示值误差。

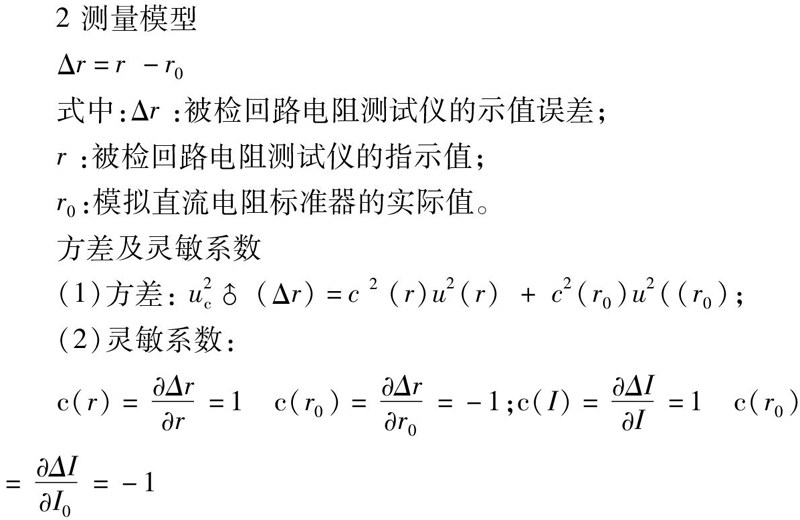

2 测量模型

方差及灵敏系数

（2）灵敏系数：

4各分量的不确定度评定

4.1被检测试仪的重复性引入的标准不确定度u（r）的评定

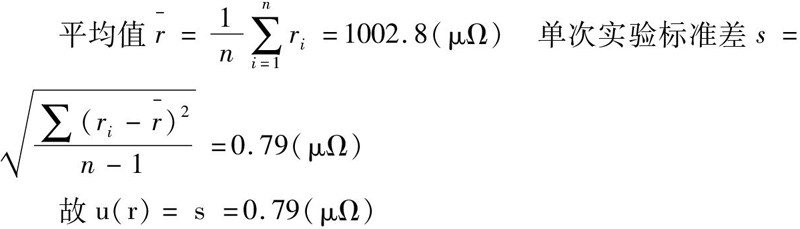

被检测试仪的重复性引入的标准不确定度u（r），可以通过连续测量得到测量列，采用A类方法进行评定。分辨力等引起的不确定度也包括在连续测量列的分散性中，故在此不另作分析。选取一台HL-100回路电阻测试仪，选择测试电流100A，对测量盘的1mΩ点连续测量10次，得到测量列如下（单位：μΩ）：（1004、1002、1003、1003、1002、1002、1004、1002、1003、1003）

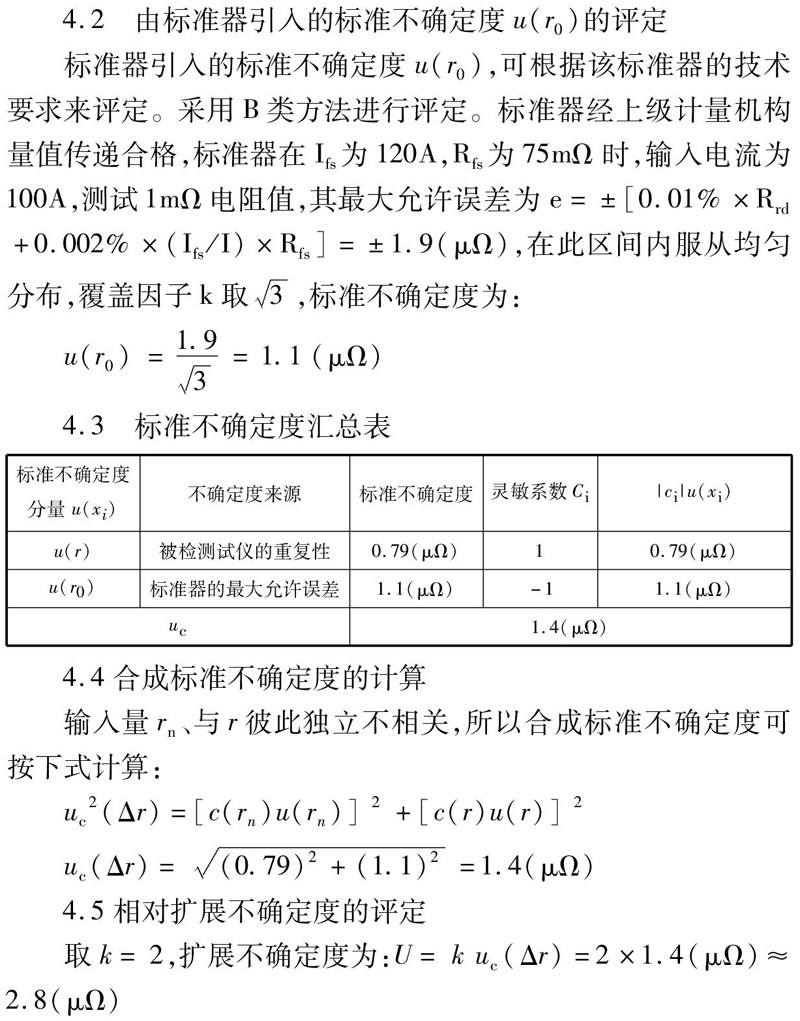

4.2 由标准器引入的标准不确定度u（r0）的评定

标准器引入的标准不确定度u（r0），可根据该标准器的技术要求来评定。采用B类方法进行评定。标准器经上级计量机构量值传递合格，标准器在Ifs为120A，Rfs为75mΩ时，输入电流为100A，测试1mΩ电阻值，其最大允许误差为e=±[0.01%×Rrd+0.002%×（Ifs /I）×Rfs]=±1.9（μΩ），在此区间内服从均匀分布，覆盖因子k取3，标准不确定度为：

4.3 标准不确定度汇总表

4.4合成标准不确定度的计算

输入量rn 、与r彼此独立不相关，所以合成标准不确定度可按下式计算：

4.5相对扩展不确定度的评定

5 测量不确定度的报告与表示

用本标准装置在测试电流为100A，检定0.5级的回路电阻测试仪的1mΩ点时，测量结果的扩展不确定度为：U=2.8（μΩ），k= 2

参考文献

【1】陆祖良;;周期信号采样测量策略[J];电测与仪表;2008年10期

【2】孙峰生;;回路电阻测试仪示值误差的检测方法及不确定度的评定[J];计量技术;2006年04期
