目前，火电厂的用水成本较大，应尽可能提高水资源利用效率，大力开展节水减排活动。国电濮阳热电有限公司采用科学、有效的管理手段，对全厂给排水系统及生产系统各个环节进行管理，但化水车间一级反渗透装置所产的浓盐水一直未能充分利用。同时厂区的锅炉补给水系统存在供暖季除盐水供应量不足的问题。根据环保要求及电厂自身生产发展需求，国电濮阳热电有限公司需要对一级反渗透装置所产的浓盐水进行回收利用的改造，解决废水排放问题，增加锅炉补给水系统出力。

关键词：电厂;反渗透;工艺;应用

1濮阳热电厂锅炉补给水系统的现状

1.1设备基本情况

国电濮阳热电有限公司现有两套锅炉补给水系统。目前化水车间一级反渗透原设计出力 180t/h，其中 100t/h补热网用水， 80t/h经阴阳床离子交换除盐后做为锅炉补给水;锅炉补给水扩容车间除盐水原设计出力 120t/h，做为锅炉补给水。

该两套锅炉补给水系统自投运至今，随着运行年限增加，超滤膜、反渗透膜、 EDI膜部分老化，设备整体制水量下降，达不到原设计出力，故在采暖季无法满足生产用水量的需要。

1.2改造目标及项目实施措施

为了解决锅炉补给水系统的问题，需对其进行改造，从而使锅炉补给水系统设计出力达到 350t/h（含反渗透浓盐水回收量 50t/h）。其中 100t/h用于补充热网， 250t/h用于补给锅炉用水;非采暖季节总制水能力达到 300t/h即可。

为了达到改造目标，可采取以下措施。

1、增加两套超滤装置，满足化水车间设计出力为 180t/h一级反渗透装置的进水需要。一级反渗透装置产水中的 130t/h用于后续除盐系统，50t/h用于热网补水。

2、增加浓盐水反渗透装置。浓盐水反渗透装置设计出力为 50t/h，在采暖季用于热网补水，在非采暖季补充进入超滤水箱中。浓盐水反渗透装置所产生的浓盐水排入消防水前池，用途根据该套装置运行状况和所产浓盐水水质而定。水质较好时用于脱硫系统工艺用水，水质较差时排入工业废水曝气塔。

3、更换通量下降与老化的超滤膜、EDI膜块。

4、新增 1套反渗透清洗装置，用于化学清洗该套浓盐水反渗透装置，去除附着在膜表面和浓水通道上的污垢，从而恢复膜内部的清洁状态和正常工作状态。

2方案论证

2.1方案选择的原则

根据国电濮阳热电有限公司的目前状况和处理目标，对合适的处理工艺进行对比和选择。方案选择的原则：

1、确保所选技术处理该种废水的可行性，可达到预定处理目标。出水水质达到相应的规范要求，并满足电厂的用水要求。

2、布置上以一期工程为主，并为远期规划留有余地。

3、采用成熟度较高的新技术、新工艺、新材料、新设备。

4、在确保所选工艺方案可行的前提下，投资和运行的费用均较低。

2.2 处理工艺介绍结合我国工程实例，介绍两种常用的回用水处理工艺。

2.1.1反渗透工艺反渗透是目前最精密的膜法液体分离技术。在通水前提下，阻止部分大的有机物和所有可溶性盐类通过。

反渗透工艺适用于某些含盐量很高的废水回用。脱盐率高达 95%，或者 98%。主要特点是 ： 操作简单，出水水质稳定，施工周期短。然而，反渗透膜容易受到重金属离子和有机物的污染，对预处理水质要求很高。

2.1.2BAF——曝气生物滤池工艺

曝气生物滤池的滤料层是生物载体。当污水流经滤层时，滤料表面的生物膜可使污水中的组分快速地氧化降解。滤层有过滤作用，还有生物絮凝作用。需定期反冲洗。

该工艺具有处理效率高等优点。不过，进水水质必须符合有关悬浮固体含量的规定，否则需要预沉淀处理;脱色除臭措施不足时，感官性能不稳定。

2.3 处理工艺选择

再生水工艺可分为传统过滤和膜过滤。传统过滤技术常用于水质要求低的工业、河流和市政杂用;回用于要求较高的工业用水时，为保证供水的安全性和可靠性，多采用膜处理技术。

根据国电濮阳热电有限公司的给水用途，即热网补充水，本设计选择膜过滤作为主要工序。

3设备清单及投资概算

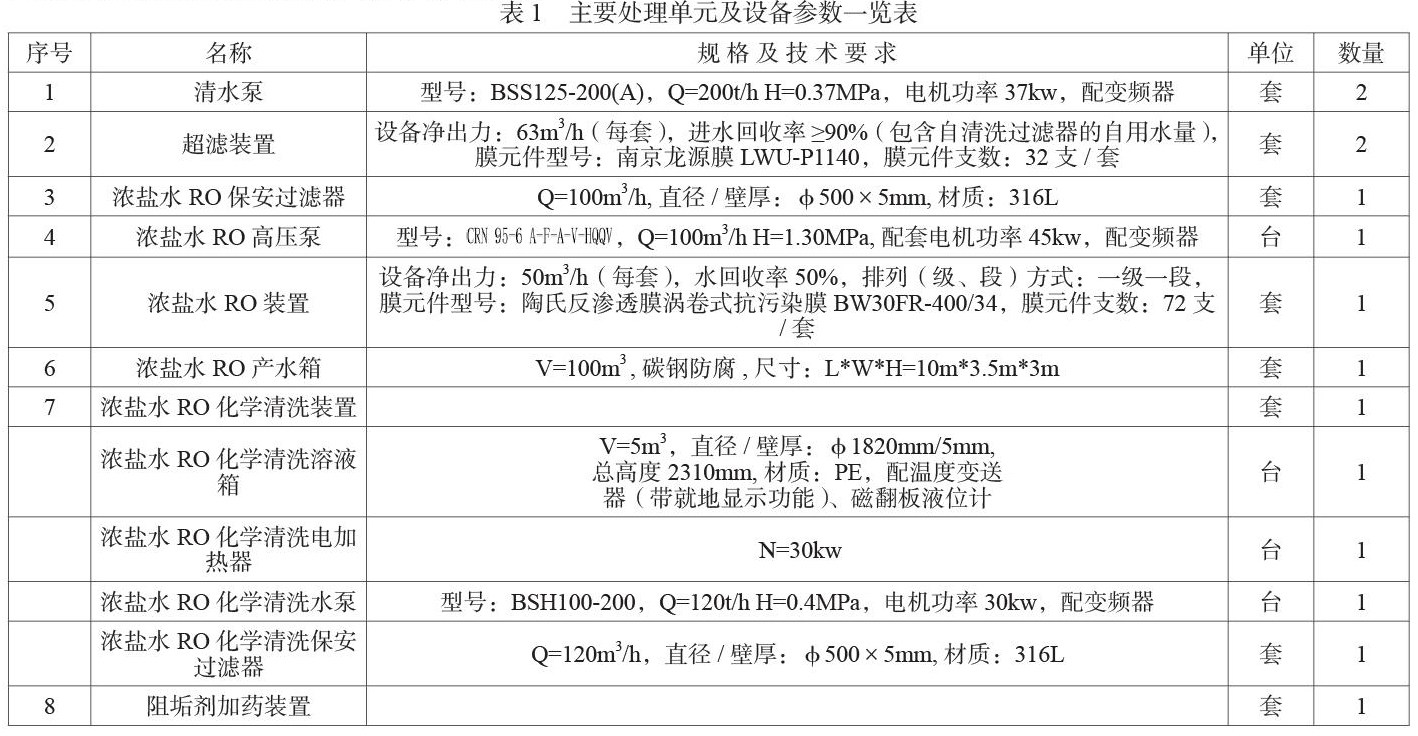

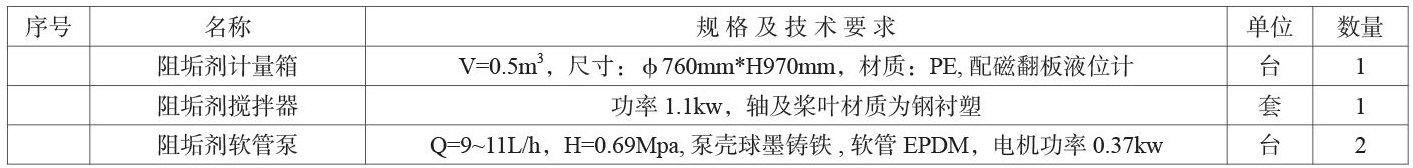

3.1主要处理单元设计

3.2投资概算

项目费用预算 800万元，其中反渗透浓盐水回收利用暨制水能力提升改造部分的设备材料及人工费共 716万元， EDI膜块更换的材料及人工费共 84万元。

4.结论

1、反渗透浓盐水回收利用暨制水能力提升改造项目的实施，可实现反渗透浓盐水减量排放，同时提升锅炉补给水系统出力。

2、经技术方案比较，选用的反渗透工艺具有系统简单且可靠性高、管理方便的优点。

3、本工程设计数据充分考虑了目前系统设备的基本情况，并留有一定的裕度。

4、现场实施条件较好，设备安装场地可利用电厂废弃的加药车间，该车间的给水、供电和电控等可从电厂现有设施就近接引，建设所需的砖、灰、砂、石等材料本地区均可供应。

本改造项目所采用的技术方案出水水质满足电厂热网补水水质要求，并与周围环境和系统适应良好，是合理的;本改造工程有着良好的社会、环境、经济效益。综上，国电濮阳热电有限公司对一级反渗透浓盐水进行回收利用的改造是具备实施条件的，并可行的。

参考文献

[1]杨凤民 ，邢奕 ，安永辉 ，等 .热电厂循环冷却水系统水处理技术探讨 [J].给水排水 ，2007，（11）.

[2]莫庆时 .反渗透进水 SDI测试的污染数学模型分析 [J].水处理技术 ，2006，（1）.
