摘要：梁柱节点是建筑工程结构安全的关键控制点。在逆作法地下室结构中，节点的处理受到了诸多限制。论文针对逆作法特点，研究了多种梁柱节点构造方法，对类似工程具有一定的指导意义。

关键词：节点，逆作法，梁柱结构，施工技术

1 工程概况

上海某医院综合楼地下室结构为框架剪力墙结构和框架结构，钻孔灌注桩基础，地下室开挖深度14.9m～15.2m，局部落低1.5m～2.6m。地下室采用逆作法施工，竖向支撑系统设计为一柱一桩，永久Ф500×12钢管内灌C50砼柱，主楼区域待砼柱逆作法完成后外包钢筋砼形成主体结构柱，裙房及纯地下车库钢管砼柱即作为主体结构柱。梁柱的节点具有以下特点：

（1）节点构造复杂，钢筋绑扎密集，特别是中间柱子节点钢筋纵横交错，现场钢筋较难绑扎。

（2）节点处钢筋密集及较多环形钢筋的施工，给制作安装模板与浇筑混凝土造成了很大麻烦。

2 梁柱节点施工工艺

2.1 梁柱节点施工方法

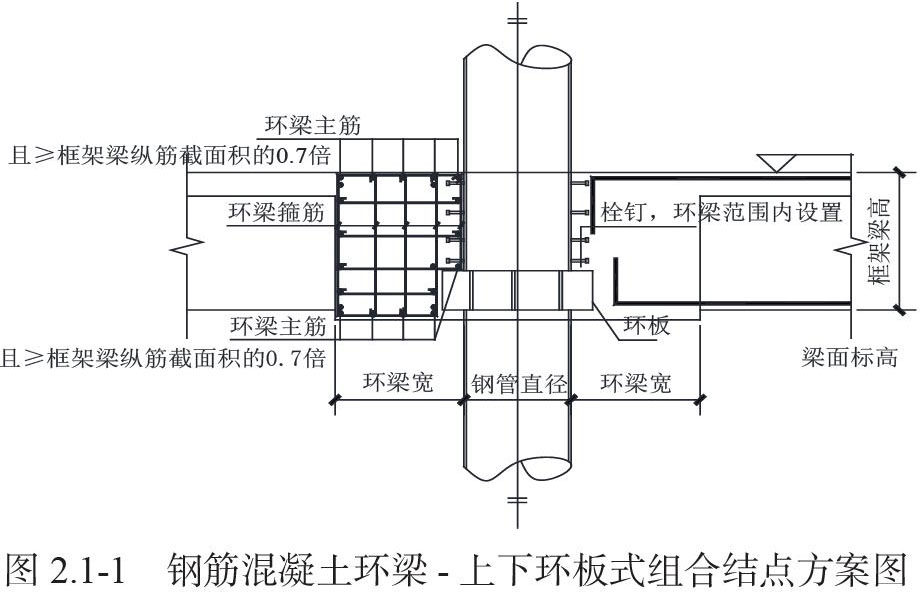

（1）环梁-上下环板式组合方案（见图2.1-1所示）

1）环板厚16mm，采用Q345钢材，直接与钢管焊接，焊缝有效高度不小于10mm，周边满焊，焊缝安全等级为一级;

2）钢管在环梁范围内设置栓钉;

3）环梁钢筋现场安装，环梁箍筋在框架梁位置连续布置，环梁顶、底部纵筋及腰筋按受拉钢筋要求焊接连接;柱纵筋尽量避开环板，若无法避开，在环板上开洞，使纵筋贯通。

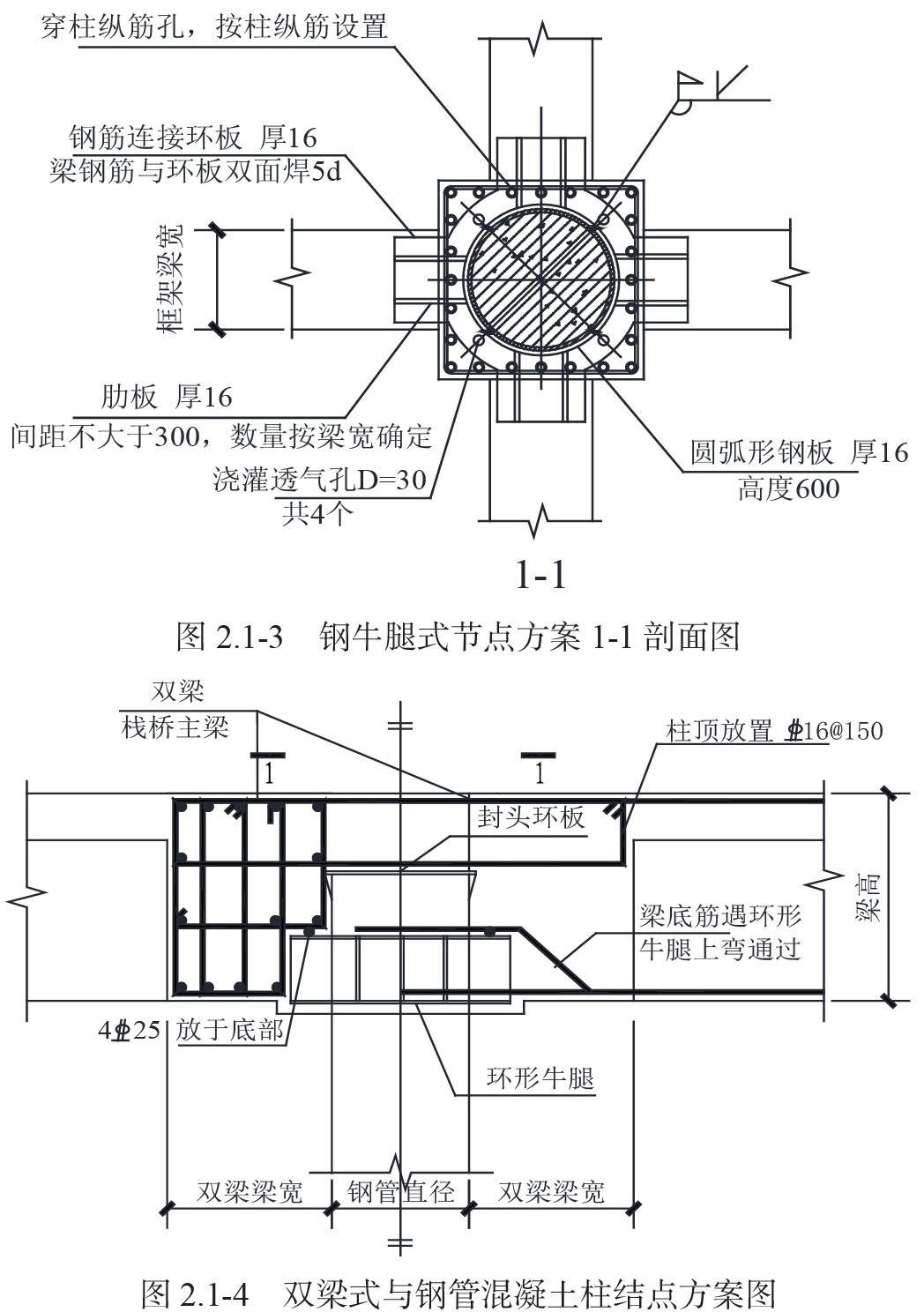

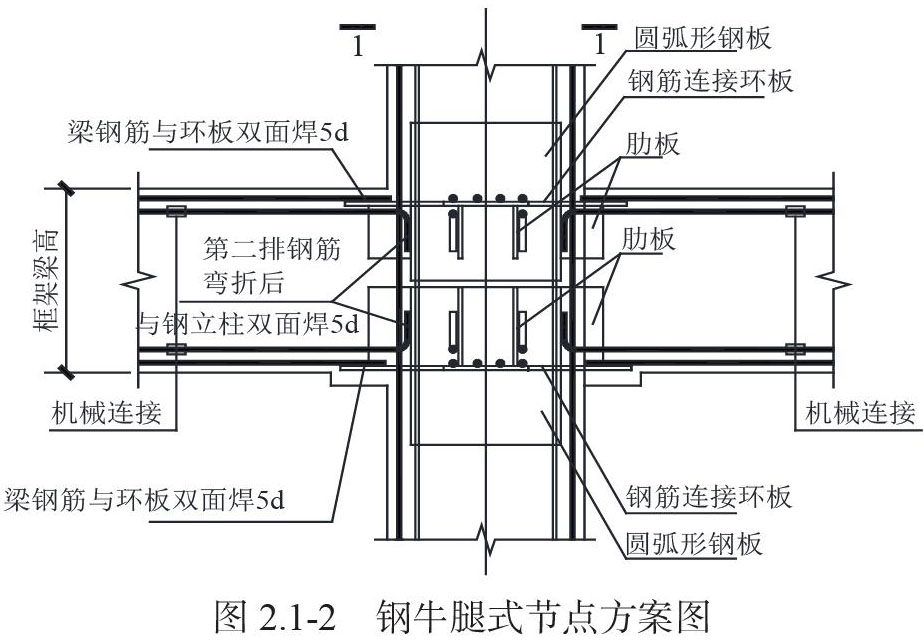

（2）钢牛腿方案（见图2.1-2、图2.1-3所示）

1）在已有的钢管外设钢牛腿，钢管外包16mm厚弧形钢板，弧形板上开槽留缝，与钢管现场塞焊;

2）将钢筋连接板与弧形板焊接，并设加劲肋板。框架梁钢筋与钢筋连接板焊接，若框架梁主筋大于一排时，将钢筋直接与弧形板焊接;

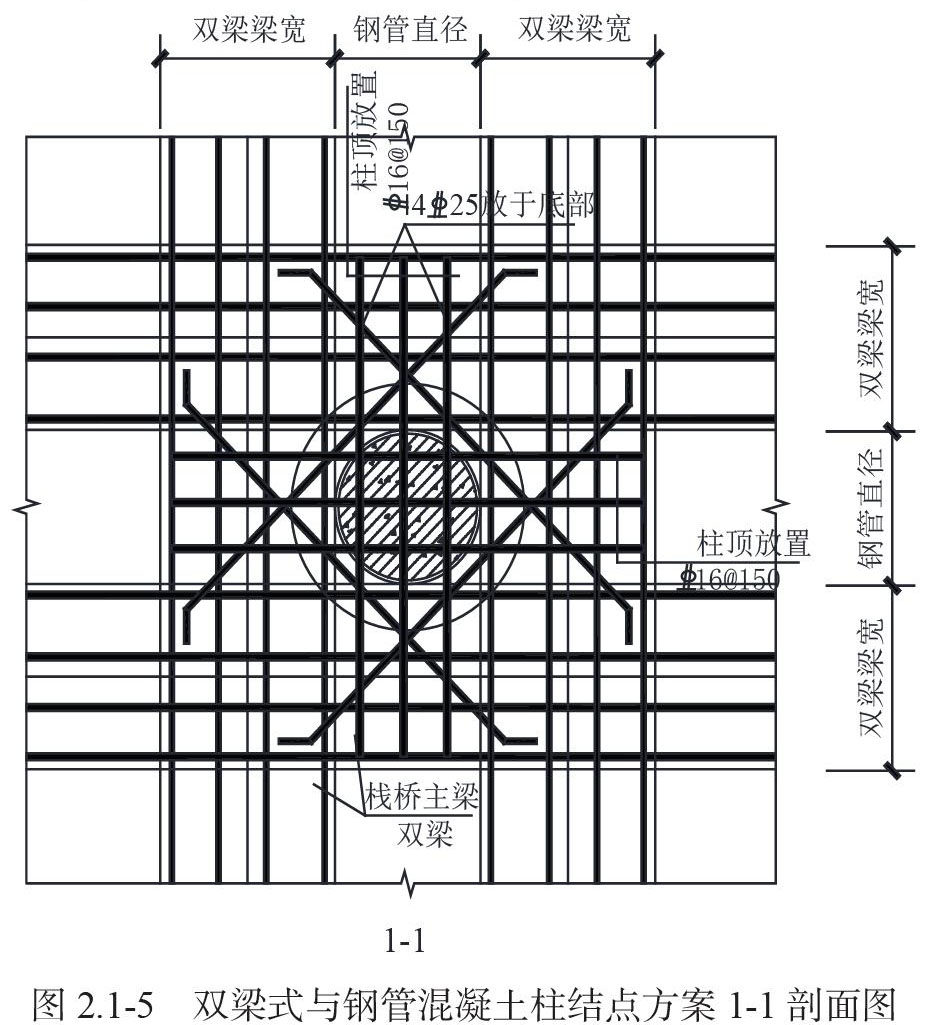

（3）双梁与钢管混凝土柱连接方案（见图2.1-4、图2.1-5所示）

由于首层部分楼面在后续施工中需设置施工用车行驶栈桥，故设计采用双梁形式。此节点将环形牛腿直接与钢管焊接，纵横方向主梁钢筋从钢管侧贯通。

2.2 重点、难点及关键部位的施工技术

1）对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣，杜绝漏振死角。商品混凝土配合比中，高强度等级混凝土的水泥用量偏多，水灰比、含砂率、坍落度偏大，梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强高低强度等级混凝土交接面的密实性，减少收缩。

2）严格控制混凝土拌合物的坍落度，节点核心区柱子部位混凝土采用塔吊输送，以期降低坍落度。在现场，对每车混凝土都应进行坍落度检测。加强混凝土的养护，特别是梁，除了板面浇水外，还应在板下梁侧浇水，在满堂承重脚手架未拆除之前，可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模。

3 结语

工程施工效果显示，采用上述方法后，梁柱节点质量得到了有效保证，同时，也提高了施工效果，实施效果良好。类似工程施工时可作为参考。
