摘要：随着我国经济不断发展，工业化进程逐步加快，钢结构建筑以其大空间、大跨度、工期短、抗震性能好、节能环保、重复利用等特点，其应用越来越广泛，钢结构的设计和施工技术也得到了不断的发展进步和完善。钢结构施工为危大工程，其施工危险性较高，合理的施工方案和工艺才能保证安装的安全可靠，达到设计要求和使用功能。为此，对于房屋建设过程之中钢结构的施工技术进行要点分析其意义非常重大，能够有利于促进我国的钢结构整体施工水平不断进步。

关键词：钢结构;门式钢架;支撑跨;整体起吊;

引言：工业建筑多要求大跨度、大空间、采光通风、保温节能，较之传统型的混凝土房屋而言，钢结构能很好的满足工业建筑的要求，并且能够有效的缩短项目的建设周期。门式钢架结构是工业厂房应用最多的一种结构形式，施工过程中根据不同的结构类型和场地条件，采用合理的吊装方案能确保结构施工的安全，并且能提升施工的质量和进度。

一、门式钢架结构安装

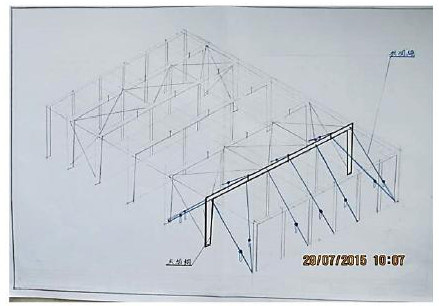

（一）门式钢架结构支撑跨先安装技术。

（1）复核地脚锚栓的定位是否精准，锚栓定位偏差控制在5mm以内，底部调平螺母调至设计的柱底标高并标记。基础顶面弹出十字墨线，柱底板划出中线，柱子安装时柱底板中线和基础十字线要对应，确保柱子定位准确。

（2）结构吊装应从有柱间支撑和屋面水平支撑的支撑跨开始安装，柱子安装好要初步校正垂直度。支撑跨第一榀梁与柱子安装后，吊车松钩之前应在大梁两侧设置可调节的拉固绳索，每个柱头两侧各一道，每个节点两侧各一道，对称布置，每道绳索系统（利用倒链、紧线器、梅花螺栓）具备张紧功能且有足够强度，绳索下部要固定在基础上，并保持至全部结构安装完毕，避免临时钎插锚固。支撑跨第二榀樑安装就位后，安装定位檩条，所有近柱头和梁拼节点两侧的两根檩条为定位檩条，定位檩条安装时，安装孔位必须正确，要经过检查确认，所有檩条安装不可改孔。定位檩条对应的隅撑和屋面梁刚性系杆要安装完成吊车才能松钩，支撑跨屋面水平支撑、柱间支撑、所有檩条和隅撑（除檩条拉杆）安装完成，柱子垂直度偏差调整达到规范要求的范围可继续安装下一榀梁柱。

（3）下一榀非支撑跨梁安装应从已做好的支撑跨相邻梁开始并依次进行，定位檩条位置应和支撑跨的一样，不能变动，定位檩条安装好后其对应的隅撑和刚性系杆随即安装，吊车方可松钩，后续檩条安装应及时跟进。

（4）支撑跨首先安装并校正，在门式钢架结构安装中至关重要，但却在大部门钢结构施工企业安装过程中被忽略。门式钢架结构先安装支撑跨，形成一个稳定的结构单元，为其他相邻梁柱提供了可靠的支撑稳固体系，极大的提升了吊装过程中的结构安全系数，并且其校正完成后，相邻梁柱和檩条的安装有了准确的基准定位，按预制好的孔位安装能确保安装的精度和构件的正常受力传力，避免了强制安装、改孔等不规范施工方法，并极大的减少了后续校正几何尺寸的工作量。

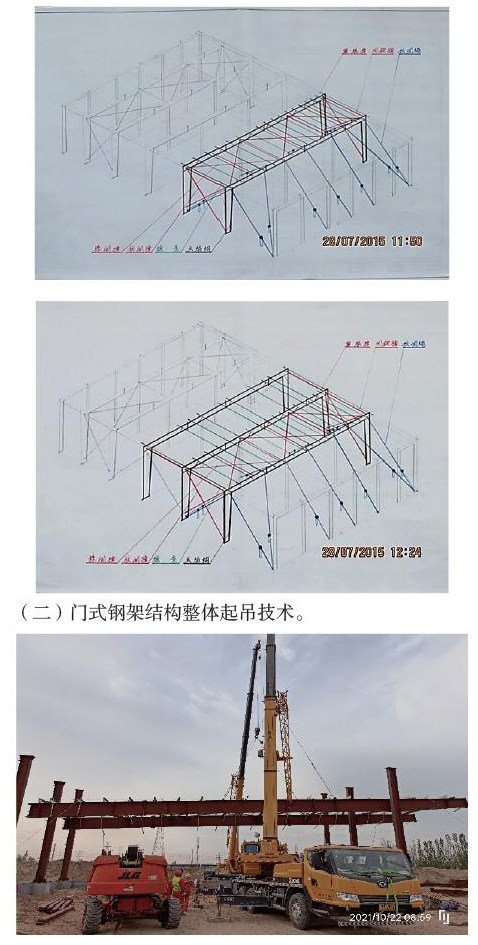

（二）门式钢架结构整体起吊技术。

（1）对于场地条件较好，屋面支撑较多、檩条截面较大的门式钢架结构可采用地面拼装完成后整体起吊技术。

（2）在地面将拼接好的两榀钢梁按轴距摆放好，檩条、系杆、支撑、隅撑、拉杆等按图纸在梁上安装好，形成一个吊装单元。

（3）柱子安装完成并校正好垂直度，安装好柱间支撑，但不可完全紧固。

（4）计算拼装好的单元总重量，选用合适的起重重量的两台吊车，在两侧站位，试吊确定最合适的吊点，一般屋脊端稍高于檐口端，便于安装。起吊过程中要有专人指挥两台吊车同时缓缓吊起，保证整个单元平衡，檐口端与柱子固定 后缓慢下落固定屋脊端。完成与柱子的固定后，调整柱子垂直度并及时紧固柱间支撑和屋面檩条、支撑、系杆、隅撑等，确保结构件张紧受力。

（5）其他单元拼装完成吊装方法一致，两个单元之间的檩条、系杆要及时跟进安装，确保两个单元形成共同的结构稳定体系。

（6）整体吊装在地面将大量构件安装完成，极大的减少了高空作业和施工人员高空作业的安全风险，确保了安装的质量，并且提升了安装速度，目前已经成为钢结构吊装的趋势。

二、门式钢架结构安装要点：

（一）门式钢架结构的柱子一般为铰接柱，柱底截面小、柱顶截面大，大面积安装柱子而不安装梁，无法形成稳定结构，柱子倾覆的风险十分大，尤其多风的区域经常会被风刮倒，应安装柱子后立即安装屋面梁和支撑形成稳定结构体系。

（二）门式钢架的屋面梁安装后应及时安装柱间支撑、屋面支撑和檩条以及隅撑，仅安装系杆并不能确保结构的稳固，遇到大风天气，大梁受风载旁弯加剧容易出现结构倾覆。

（三）基础与柱底板的二次灌浆层在柱子安装后，应用钢楔或大木方垫实，避免大风天气导致柱脚晃动造成失稳。

结语：总而言之，随着我国工业化不断发展，工业厂房的需求逐年递增，迎来了钢结构建筑发展的黄金时期。为了确保钢结构的相关优势能够在施工过程之中良好的发挥，应当在施工开展之前根据实际情况制定合理的技术方案，严格落实施工措施，确保结构安全施工，促进施工效率的不断提升，使得施工过程更为规范化、经济化。作为一名建筑行业从业人员，应当通过不断的总结从业经验，提升个人技术水平，全面促进我国的房屋建设整体水平不断提升，最大化发挥出钢结构相关建设技术的应用价值。

参考文献

[1]GB 50205-2020《钢结构工程施工质量验收规范》

[2]CECS102-2002门式刚架轻型房屋钢结构 技术规程
