摘要：随着食品、化学和制药工业的迅速发展，乙醇等有机溶剂的使用越来越多，对生产安全的威胁也大大增加。一旦发生泄漏，后果是不可预测的，乙醇燃料气体警告器将起到警告作用，并在处理过程中及时向官员发出警告。为了使乙醇易燃气体示警准确可靠，必须定期检查或校准。

关键词：动态配气; 装置设计; 乙醇

一、工作原理

动态乙醇气体发生器通过改变稀释气体的流动，使稀释气体持续和稳定地穿过浸渍槽（分散），根据浸渍管（分散管）中的组分气体渗透率（分散率）的原则，获得不同浓度的标准化气体物质。

二、气体管路的工作原理

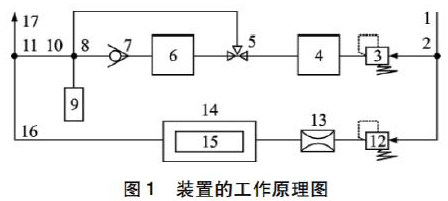

装置的气体管路采用聚四氟乙烯材质，聚四氟乙烯具有稳定的物理化学性质，不溶于水和酒精，气体、水汽渗漏性低。气体管路工作原理如图1所示。

在图1中，进气入口1穿过空空气，通过三路管件分为两个空气通道，第一通道通过调压阀3进行压力调节，元素4通过流量调节控制气体流量。加湿器6对气体进行增湿后，用单向阀7、湿度传感器9测量零底湿度。如不符合要求，则通过4路阀8将湿气体返回到加湿器前面的3路管5。最后，湿气体通过加热管10。加热气体，经调压阀12调节另一气体的压力后，流量由流量控制元件13控制，在乙醇通过浸润炉14和浸润管15后，由热管16加热，加热温度不低于浸润炉，且在三向连接中，加热和湿气体与乙醇气体混合，从而稀释乙醇气体，从而改变乙醇气体的浓度。管道内流量调节控制单元4可调节乙醇气体浓度。

三、材料与方法

（1）材料。无水乙醇：纯分析性，在市场上销售。盐酸：纯分析，出售。标准氢氧化钠溶液：0.02mol/l，配置无二氧化碳分离水。燃料乙醇：广东生物能源生产的国内投资有限公司（2）主要工具。AL204电子分析平衡表，metler-Toledo;PH S220，mellotro计时器，干燥器。（3）分析方法。酸度和ph值测试：根据转基因燃料乙醇酸度和ph值检测方法（GB18350-2013）。

四、传感器的制作与测试

样品均匀应用于平板陶瓷底板，然后在空气中进行2h ～ 450 c的计算，按适当比例混合样品和底栖生物。利用cgs-1tp（北京爱立信科技有限公司）气体检测测量系统研究传感器的气体灵敏度

五、控制系统

温度控制系统包括MCGS配置软件触摸屏、ADAM远程I/o模块、NHKA多回路智能工业控制器、Alicat气体质量流量控制器，以及PT100 platinum热阻、数字大气压力传感器、温度和湿度传感器等组件其功能和类型有详细说明。MCGS配置软件的触摸屏将工业控制配置软件与触摸屏的可视指示相结合，获得更直观的输出指令，简化输出过程，使输出更加可靠。本装置采用MCGS 7寸TPC7062Ti电阻触控萤幕，解析度800*480、RS232序列埠、RS485序列埠、USB连接埠及乙太网路连接埠。电源为DC 24V，最大电流为300mA。远端I/o模组（也称为牛顿模组）是近年来最常用的I/o方法，可节省缆线、为非使用中节点提供电源输出，并提供实体继电器。本装置的远程I/o模块使用具有8个数字量输出的adam—4050搜索部分，用于控制闪存继电器，关闭闪存继电器用于控制加热体。由于远程I/o模块作为RS485接口进行通信，因此必须将RS232和RS485转换模块连接到设备中。RS232和RS485转换模块采用ADAM-4520搜索。模块易于使用，可直接连接到上位机的网络接口。此外，它还配备了一个光学分离器，可防止接地电路对设备造成的损坏和电源的影响。NHKA多回路智能工业控制器结合温度传感器测量报警和继电器控制，具有6个PID调节输出通道。仪表参考误差为0.2fs，可将采集的PT100铂热阻电压转换为相应温度，仪器随附PID操作，当PV显示温度高于SV设定温度时，相应的直流电压可自动输出到调节模块

六、液相法

液相只是一个整体的准备过程，主要是实现产品的液态准备。科学生产研究中常用的方法有热水法、气溶胶-凝胶法、降水法、微模拟法等。水热解通常是一种超细粉末沉淀工艺，必须在水环境中进行，必须在高温高压下进行。鲁源远以二水合酸、锌为Zn2+、氢氧化钠为原料，离子水为溶剂制备前体溶液，然后在反应容器中密封配置溶液和含有种子层的基质，得到氧化锌纳米线网。溶解度-凝胶法是通过水解-凝胶-干燥-热处理等多种工艺生产有机或无机金属化合物的氧化物。旅游塔使用乙酸、锌和叶酸作为主要试剂。沉淀方法的特点是试剂在水中的溶解度、成品的溶解度、加热分解或直接分离以获得最终产品。另一些国家使用氢氧化钠作为沉淀物，选择水合乙酸和适量的吡咯烷聚乙烯来配置锌的醋酸溶液，使用硝酸锆作为锆的来源，通过过滤和洗涤得到Zr-ZnO粉末用于干燥和煅烧。对微乳液进行处理，以便在可乳化环境中获得纳米材料。乳液的形成通常由两种溶剂组成，它们在表面活性剂的催化作用下没有反应。首先，通过调整水相和汇相之间的比例，产生了不同尺寸的纳米氧化锌模拟。

七、不同浓度乙醇条件下乙酸对pHe值影响

由于乙醇和水的ph值和介电常数不同，乙醇溶液的酸度和水溶液的ph值相差很大。最好在乙醇溶液中检测phf值时使用酒精专用电极，以确保检测结果的准确性。实验使用相同体积的乙酸与不同体积的无碳水进行比较，最后用无水乙醇定义体积，测试不同浓度乙醇中的phf值。结果表明，乙醇浓度越高，酸性物质电离困难越大，ph测试结果越高，乙醇浓度差距越大，ph值差距越大。

结束语

在液体有机溶剂的混合和蒸发稀释后，本装置制备成不同浓度的标准化气体物质，本装置测量的数值符合中国计量、科学和技术研究所校准值误差的一致性评估。由于时间关系，该装置是否符合现场试验的稳定性要求需要大量长期试验，对其他吸附性更强的气体的适用性需要进一步核查。

参考文献

[1]庄苏宁，张乐，倪铮铮.一种气体湿度可控制的乙醇标准气体发生装置：202022687365X[P].2020-11-19.

[2]任长青，孙国华，王剑.外渗式渗透管标准湿度发生装置控制系统的改造[J].计测技术，2019（Z1）：56.

[3]吕国义，巩娟，何萌，等.便携式高温露点湿度发生器的研制[J].专用测试及校准，2019（1）：28.

[4]周泽义，王益安，盖良京，等.动态配气法制备氮气中乙醇扩散管气体标准物质[J].化学分析计量，2019（6）：5.

[5]杨盛，向学军，朱晓华.MCGS在温度控制系统中的应用[J].微计算机信息，2019（34）：299.
