打开文本图片集

摘要：把氧化硼和高密度聚乙烯融合共同制作有高导热特曾的复合原料。通过截面外形观测，热学特性、力学特征与导热特征的探究，明确了复合原料特性。成果显示，伴随复合原料质量分数的增大，混合原料粒状物导热能够实现。当复合原料质量分数是30%阶段，复合原料的导热数据能够攀升到1.00W/（m.K），与纯HDPE对比提升了156%。并且，复合原料的弹性模量提升了75%，冷凝金颗粒气温提升1.5摄氏度，熔融粘度提升了2倍。这表明复合原料不但提升了流变性与冷凝结特性，还提升了复合原料的导热特征与弹性模量。

关键词：聚乙烯;性能研究;实例论证

伴随可持续发展理论的形成与能源变革的推动，建筑节能日渐被关注。而供热节能是建筑节能的核心元素，对降低消耗、完成能源的高效运用有着至为关键的功能。运用导热特性更为卓越的材料，在同等能源消耗下温度有所提升;在相同的温度条件下，能源消耗更少，实现能源的高效使用，有助于确保我国能源安全与生态环境健康。

一、概述

首先，伴随CG的增多，PE-HD/CG复核原料的热导率变大，而撕裂伸长度显著下降。如果CG质量分数达到40%阶段，原料的热导率能够攀升到0.958W（m.K），但是撕裂伸长度只是5%;其次，固定原料总质量分数达到15%阶段，对不同原料不同比率的配置就能够完成，当ACB/CG质量比达到1/2阶段，复合原料的热导率出现峰值，数据是0.602W/（m.K），撕裂伸长度攀升到303%。这表明在维持原料伸展性阶段，热导率也出现了显著的提高情况。所以，能够拓展PE-HD在换热材料中的运用;再次，高密度聚乙烯无臭无味，有着优越的耐热度与耐寒度，因此具备抗锈蚀、不吸水、绝缘、介电性能强等优势，所以被广泛使用在各行业中。然而PH-HD热导率偏低，约束了其在换热材料中的运用，所以开发具备优越导热特性的聚乙烯原料具备实践价值。

二、高密度聚乙烯复合导热原料性能解析

（一）HDPE/BN复合原料界面模态

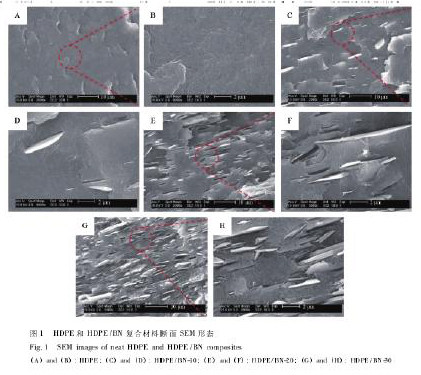

例如，图1是样本界面的SEM相片。图1A与1B是纯HDPE界面外形。图1C-1H是复合原料的截面模态。从图1C与1D能够发现，10%的BN于HDPE机基相中分布较为均衡。如果BN质量分数增大到20%（图1E与1F），HDPE基体内产生显著的空洞，这是因为复合原料来碎裂阶段，BN粒状物从HDPE基体内脱出导致的。而伴随BN质量分数攀升到30%（图1G，1F），空洞逐渐增减，而且BN粒状物开始互相作用，并形成聚集。这也表明BN原料和HDPE基体间的页面粘度较差，融合度不够理想。常规的解决模式是接枝改良型BN或导入增溶剂（聚乙烯接枝聚乙烯马来酸酐等），能够变更相容度情况。HDPE/BN复合原料的这类模态会影响其物理特性与机械特性。

（二）HDPE/BN复核原料的热性能

不同BN质量分数的HDPE/BN复合原料的DSG曲线图表明，首次降温线谱内的凝集气温、结晶焓与再使用熔融线谱内的溶解温度 、溶度热焓的情况能够一目了然。伴随BN质量分数的增大，复合原料的Tc往高温方位位移。BN质量分数达到30个百分点阶段，复合原料温度攀升到1.4摄氏度。这表明因为BN异相成核功能改变了HDPE的冷凝结状况。此外，与纯HDPE对比，HDPE/BN复合原料改变并不明显，这也表明BN的掺加并未变更HDPE片晶厚度。

（三）HDPE/BN复合原料的流变特性

复合原料的填料散乱形态、填料与基体间的互相影响等元素会直接影响其粘度性能。而且，复合原料的流变特性也会影响熔体加工效率。所以复合原料流变学行为的检测对复合原料的构造与特性的研究有着巨大的价值。

例如，角频率对纯HDPE和HDPE/BN复合原料的储量模具、消耗模量与复数粘度的影响较为明显。从研究数据来说，在低频区纯HDPE相较于频率呈线性状，这表明HDPE熔体的类液特性较为显著。复合原料在整个频率检测范畴内都超过了纯HDPE。而且，伴随BN质量分数的增大，储能模量逐步攀升，这也表明BN提升了HDPE熔体的储备模量。复合原料的消耗模量伴随BN质量分数的改变和储能模量类似。纯HDPE熔体出现非牛顿剪切稀释情况。HEPE/BN复合原料相较于纯HDPE要好，而且伴随BN质量分数的增大而增加。复合原料的储能模量等，也表明因为BN的高模量与高强度的HDPE熔体有着强化功能。

（四）HDPE/BN复合原料的力学特性

纯HDPE和HEPE/BN复合原料的拉伸效应表明，对应的力学特性数据也可以获得。通过研究，纯HDPE是经典的韧性原料。应力-应变线谱上会出现屈服效应，屈服强度是22.3MPa。HDPE屈服以后出现塑性改变，分子链在拉应效应作用下，拉伸强度超过屈服效应，达到26.7MPa，撕裂伸长度攀升到1052%。伴随BN的导入，复合原料的力学特性形成明显的改变。复核原料的撕裂伸长度伴随BN质量分数的提升而降低。例如，当BN质量分数达到10%阶段，撕裂伸长度降低到737%;如果BN重量分数达到20%阶段，撕裂伸长度降低到24.3%;如果BN质量分数达到30%，撕裂伸长度下降到6.1%。

结束语：

综上所述，透过熔融混合制备HDPE/BN复核导热原料。BN质量分数达到10%阶段，BN在HDPE基体内分布较为均衡;如果BN质量分数达到30%阶段，BN粒状物会星辰聚集效应。BN显著改变了复合原料的冷凝结情况。10%BN提升了HDPE/BN复核原料的凝结度，大量的BN致使凝结度降低。

参考文献

[1]尚序东，王昶，喻靖源，等. 基于氧化铈纳米棒-聚乙烯醇气凝胶的模拟酶比色法检测水中氟离子[J]. 分析化学，2021，49（12）：2023-2031.

[2]张劲，郭志斌，张巨佳，等. 聚醚砜-聚乙烯吡咯烷酮高温聚合物电解质膜及燃料电池堆性能研究[J]. 化工学报，2021，72（1）：589-596.

[3]李凤艳，叶天宇，展晓晴，等. 涤纶与芳纶及超高分子量聚乙烯纤维复合纱防刺织物的制备及其性能[J]. 纺织学报，2021，42（7）：82-88.

[4]魏亚楠，马新冉，齐珈俪，等. 纳米银/聚乙烯醇复合物的生物合成及其对6种水产病原菌的抑菌活性[J]. 复合材料学报，2021，38（11）：3808-3817.

[5]张嘉华，康桥，黄仕华. 十二烷基苯磺酸钠与聚乙烯吡咯烷酮复配表面活性剂对单晶硅制绒的影响[J]. 人工晶体学报，2021，50（6）：1096-1103.

[6]李雪，晏志凤，李龙珠，等. 支链聚乙烯亚胺辅助硼酸功能化磁性纳米粒子的制备及其用于人参皂苷的特异性富集[J]. 色谱，2021，39（6）：599-606.

[7]关伟焰，林勤保，张宜彩，等. 顶空固相微萃取/气相色谱-质谱联用技术结合相对气味活度值分析回收聚乙烯中的主体气味物质[J]. 分析测试学报，2021，40（11）：1611-1618.
