摘要：现如今，供水管道的安装施工已经成为了建筑工程的重点施工内容，但就目前情况而言，由于供水管网的施工技术存在问题，导致供水管道施工存在严重的施工质量问题，这对供水系统运行的稳定性产生了极为严重的影响。基于此，本文以上海市保障性住房三林基地A4-6地块高级中学新建项目上水配套工程为例，分析该项目的供水管道安装技术、施工技术要点及施工管理方案，希望对相关人员有所启示。

关键词：建筑工程;供水管道;安装技术;技术要点;施工管理

引言：众所周知，水资源是人类赖以生存的重要资源，近年来，我国现代社会居民的用水量不断增多，对用水水质的质量要求越来越严格，而这就对建筑工程的供水管道安装技术提出了更高的要求。为保证施工质量，建筑工程供水管道安装施工一定要严格按照施工设计图纸规定的要求进行施工，并综合考虑成本、环境等影响因素，根据实际施工现场的情况合理地进行安装施工，科学选择管道工艺与施工方法，确保建筑工程供水管道安装施工能够顺利完成。

一、工程概况

为了更好地研究建筑工程的供水管道安装技术及应用，本文选择上海市保障性住房三林基地A4-6地块高级中学新建项目上水配套工程为例，该项目为学校新建项目的水配套工程，生活水泵的安装工程、室外供水管网的安装工程及相关附属工程。本文所研究的供水管道安装工程为水泵设备的管道安装施工及室外供水管网的安装施工。该项目的泵房采用的是成套智能箱式泵站，成套智能箱式泵站是现代水配套工程常用的一种智能化泵站，该泵站能够实现自动控制、自动变频、自动调速，能够根据实际用水需求自动控制水泵的运转，在节约水资源方面具有着尤为重要的作用。该项目在正式施工之前，通过现场勘察发现原管道设计中存在一些问题，其中，影响最大的便是管道设计走向设计存在问题，原设计方案的管道设计走向途径公交线路，若采用原设计方案则需要公交线路进行调整。故该项目选择对途径公交线路的管道走向进行重新设计，在满足工期、成本的前提下对管道走向进行了重新设计，随后开启供水管道安装施工。

二、建筑工程的供水管道安装施工技术要点

（一）施工前的测量定位

在进行管道安装施工之前，首先需要确定管道的位置，进行管道定位工作，对管道的位置进行测量定位。测量定位工作人员需要利用卷尺、水准仪进行轴线引测，确定控制桩的位置，按照施工图纸中规定的要求放出轴线，根据交桩记录确定临时控制桩的位置，为后续的管沟开挖施工奠定基础[1]。

（二）管沟开挖

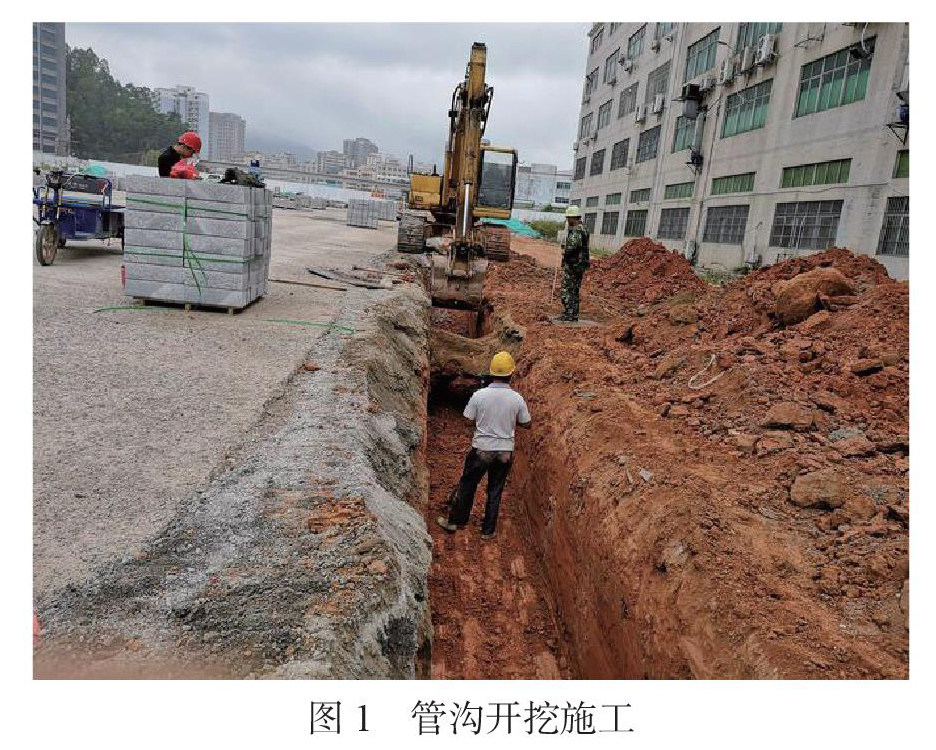

据笔者调查研究显示，现阶段常用的管沟开挖方式主要包括两种，分别为人工开挖和机械开挖，但机械开挖节省人力成本且开挖效率快、质量高，故大部分供水管网安装项目普遍选择的是机械开挖，但由于该项目所谓地位于我国的上海市，上海市气候温和、湿润，地下水数位较浅，为避免出现积水泡沟槽的问题，该项目选择使用“人工开挖+机械开挖”的方式，即在施工过程中以机械开挖为主，但如若在施工过程中遇到地下水，则需要人工降低地下水位，并使用人力精准开挖，这能够在保护地下水环境的同时保证施工质量。管沟开挖需要自上而下、分层进行，开挖时管沟两侧挖土深度在1.1m～2.00m，按1：0.5放坡。

在开挖的过程中，施工作业人员需要保证管沟底面的平整度，若存在超挖现象，应立即填平。若在实际施工过程中遇到降雨天气，则需要利用排水系统将雨水排除，避免雨水冲刷基底。开挖沟槽是供水管网施工的基础，在进行开挖沟槽工作时，最重要的便是合理的设计沟槽开挖的深度，若沟槽开挖的深度过深，则极易引发塌方事故，这不仅会对整个工程的施工进度带来严重的影响，还会对现场施工人员的生命安全带来威胁，而若沟槽开挖的深度过浅，则会导致管道易外漏，这对将会严重威胁管道的使用安全。若在施工的过程中遇到少量降水天气，则需要在沟槽两边修建土埂，在土埂外修建排水沟，促使雨水顺着排水沟流出沟槽，若在施工过程中遇到大量降水的天气，则需要利用集水井将沟槽内的雨水抽出，避免沟槽内堆积大量雨水导致沟槽被浸泡。同时，在沟槽开挖的过程中，一定要严格按照规定的施工要求进行施工，避免出现开挖过度的现象，在施工过程中，起初需要由机械开挖，加快施工进度，并帮助建设单位节省一部分人力劳力，而当沟槽开挖剩余工作量较小时，则需要利用人工精准开挖，若存在小范围开挖过度的现象，则需要立即回填，且在回填过程中，需要保证回填区域的地基强度与整个地基的强度相等，避免存在沉降的问题[2]。

（三）钢管安装

钢管安装是建筑工程供水管道安装的重要环节，其安装质量直接影响着自来水的传输质量，若钢管安装不符合技术要求，则会导致出现管道裂缝、自来水泄露的问题，不仅会引发严重的水资源浪费情况，同时也会导致自来水水质受到污染，故做好钢管的安装是十分有必要的。通常情况下，钢管的连接需要使用焊接技术，在焊接的过程中，一方面需要保证焊接的质量，保证焊接口焊接密实，保证焊接的管道保持水平，另一方面也需要保证焊接缝口符合自来水企业的标准，避免影响水质。在进行钢管焊接时，需要在管道内外焊接点采用对称焊接的方式，根部焊接要牢固，若在焊接过程中遇到降水量较大的天气时，则需要人工排水。焊接工作需要分层进行，当完成一层的焊接之后，需要清理焊渣后方可进行下一层的焊接，在焊接的过程中，需要作业人员记录焊缝情况，并进行管道焊接口的防腐处理，以保证整个焊接的质量[3]。

该项目选择的钢管为铸铁管，供水管道安装需要采用吊装施工的方式，在安装前，需要将吊机对准施工图纸设计的管道位置，在吊装的过程中，需要保证管道平稳、缓慢的下降，保证管道中心位置与轴线保持水平。此外，在吊装的过程中不得去掉管内的“米”字撑筋以防止管道的变形。在进行铸铁管的安装时，需要在下管的过程中需将铸铁管缓慢放入沟槽，清理承口上的杂质，并清理橡胶圈、上橡胶圈的杂质，保证接口、承口处于水平位置。完成管道安装后，按照《给水排水管道工程施工及验收规范》（GB50268-97）的有关规定进行验收，以保证整体的施工质量。

（四）球墨管安装

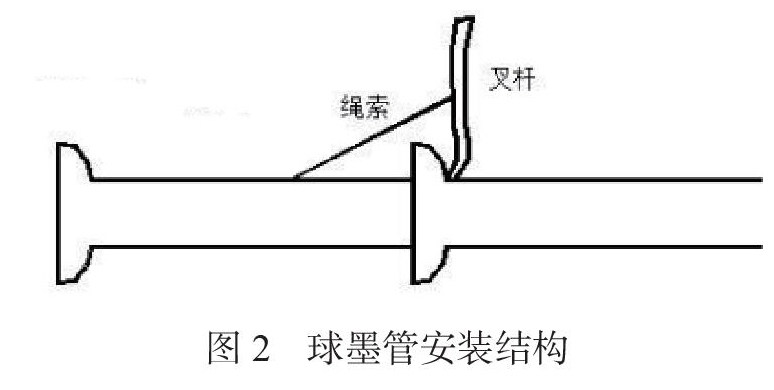

该项目使用的球墨管为球墨铸铁管，在进行球墨铸铁管的安装时，首先需要检验球墨铸铁管的质量，质量符合规定要求后方可进行安装。在安装的过程中，需要使用吊车吊起球墨铸铁管，保证管道与承口呈水平，缓慢、匀速下降，均匀、准确的插入承口当中，同时，需要人工调整插口与承口的位置，确保管道能够顺利插入承口当中。球墨铸铁管安装完成后，需要检查管口缝隙，利用基底内的土体将管口缝隙掩埋，防止氽管。在球墨铸铁管安装之前，需要清理基坑内的积水，并在管坑内填筑20cm的石屑后再进行浇水灌实，以保证球墨铸铁管的安装顺利进行。

（五）钢塑复合管安装

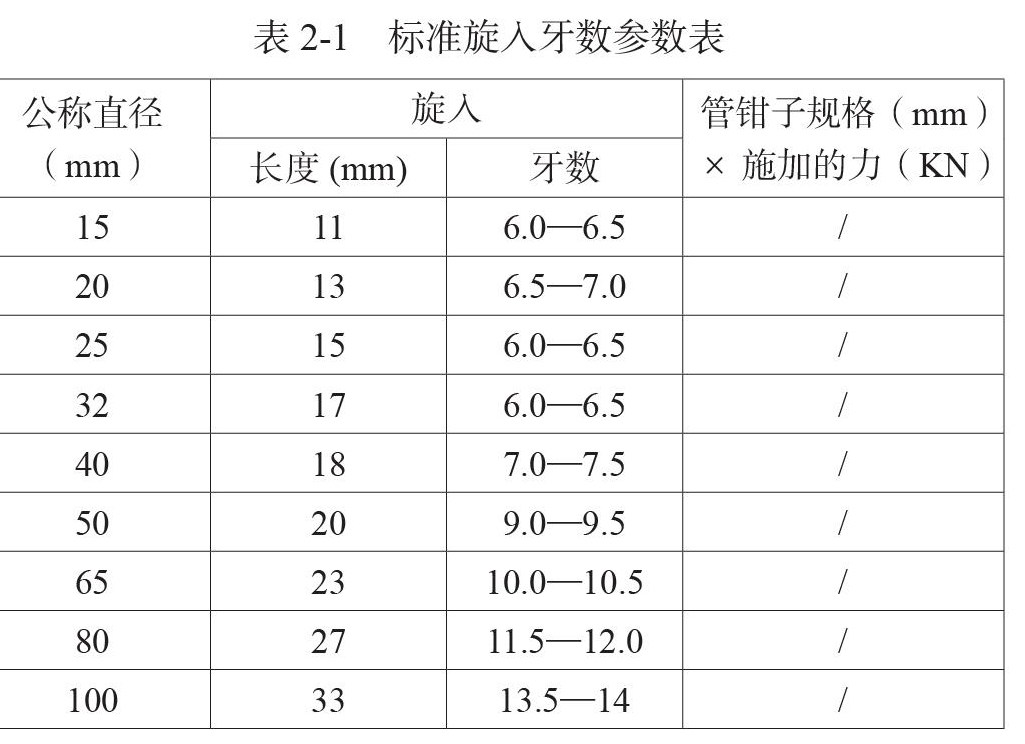

塑复合管公称口径不大于100时宜采用螺纹连接，在截管时，可在套丝机上截管或采用手工锯截管，其锯面要应垂直于管轴心。圆锥形管螺纹应符合现行国家标准《用螺纹谜密封的管螺纹》GB/T7306的要求，并应采取标准螺纹规检验，并按照规定的要求标准旋入牙数，下表为标准旋入牙数参数表。

（六）管道回填和试压

管道的回填与试压工作是保证管道安装质量的核心内容，因此，做好管道的回填与试压工作是尤为重要的。在进行管道的回填作业时，需要采用分层夯实发进行回填，根据实际施工情况确定夯实厚度，并需要施工人员严格按照规定的夯实厚度进行施工，待第一层回填结束后，需要对回填层进行夯实作业，完成夯实作业后方可进行下一层的回填作业。

在进行管道的试压时，需要科学设计试验长度，在试验长度设计时，需要根据实际的施工范围、施工标准进行设计。确定试验部位之后，进行水压试验，排除管内空气，并灌满自来水，浸泡24h后，检测管道压力。试验结束后，释放管道压力，并检修管道尾端堵头。

（七）管道安装

该项目的供水管道安装需要采用吊装施工的方式，在安装前，需要将吊机对准施工图纸设计的管道位置，在吊装的过程中，需要保证管道平稳、缓慢的下降，保证管道中心位置与轴线保持水平。此外，在吊装的过程中不得去掉管内的“米”字撑筋以防止管道的变形。在进行铸铁管的安装时，需要在下管的过程中需将铸铁管缓慢放入沟槽，清理承口上的杂质，并清理橡胶圈、上橡胶圈的杂质，保证接口、承口处于水平位置。完成管道安装后，按照《给水排水管道工程施工及验收规范》（GB50268-97）的有关规定进行验收，以保证整体的施工质量。

三、建筑工程中供水管道安装技术的实践心得

基于该项目实践，对于建筑工程中供水管道安装技术的应用心得如下：首先，供水管道安装施工具有很强的标准化、规范化要求，任一环节安装参数的不合理，都有可能对供水管道的安装质量、使用效果与使用寿命产生负面影响，如管道密封性不足导致漏水故障、管沟开挖尺寸不合理导致管道下放受阻等。所以，必须要依据相关技术规范与设计资料，做好管道安装过程中的参数控制与检测管理;其次，为了达到最佳的施工精度，应采取机械施工与人力施工相结合的方式。例如，在管沟开挖时，若仅使用机械设备进行开挖，将很难保证管沟参数与设计要求相一致。若完全使用人力作业，则会形成较大的施工压力，还会因效率过低而拖慢使用进度。所以，采取先机械设备开挖，再人工挖掘修整的方式，不仅能最大程度地确保施工质量，还有助于提高施工效率;最后，在“互联网+”的时代背景下，还可将BIM技术、智能检测技术等先进科技运用到施工实践中，从而进一步提高管道安装施工的技术效果。

结论：综上所述，供水管道是供水系统的重要组成部分，同时也是直接影响供水系统运行稳定性的关键部分，若供水管道质量不佳，不仅会导致雨水渗入污染管道内水资源，同时也会导致管道出现堵塞致使无法供水的现象出现。因此，在实际进行建筑工程供水管道安装的过程中，需要以建筑项目的实际需求、要求为依据，按照规定的要求完成管沟开挖、钢管安装、球墨管安装、管道回填与试压、管道安装等工序，且在施工过程中需要严格按照规定的要求及标准，结合施工图纸中规定的要求及技术完成施工。

参考文献

[1]张建杰.农村安全饮水供水管道安装工程施工策略[J].农村实用技术，2021（08）：153-154.

[2]马德芬.浅谈农村安全饮水供水管道安装工程施工方法[J].农业科技与信息，2020（12）：103-105.

[3]廖艳华，肖春云.供水工程中PVC-U供水管道的安装与维修探究[J].建材与装饰，2019（28）：224-225.
