摘要：龙门式自动喷淋系统是借助龙门吊、储水箱、高压水泵、红外线感应和自动控制定位器等共同作用，达到自动养护箱梁的目的。针对龙门式自动喷淋系统，从其工作特点、工作原理、工艺流程进行详细的说明。

关键词：龙门  自动喷淋   箱梁   养护

0. 前言

现阶段工程预制箱梁常用的养生方法有以下几种：（1）养生剂养生：该方法是在浇注完成后，在混凝土表面均匀的喷洒一层专用的养护剂，通过隔离密封的方法达到效果。但由于缺乏国家统一的标准，如何选择具体施工环境下适用的养生剂产品是个主要问题。（2）覆盖养生：该法是通过对浇注好的混凝土表面铺设覆盖物来保持最佳含水量，覆盖养生具有原理简单、便于施工，但是成本较高，采用不恰当的覆盖物容易引起环境问题。（3）自然水喷淋养生：改法将自然水利用高压泵加压后通过管路和相关喷淋的装置均匀喷洒在混凝土表面，该法耗材量少的优点，但整个养护阶段必须逐片安装喷淋管道，有可能错失养护初期的最佳养生时机，同时喷淋喷头数量较多，发生喷头堵塞等故障的概率也较大，容易出现局部养生的缺失，造成预制箱梁强度不足，影响预制箱梁质量。

1. 龙门式自动喷淋系统构成

龙门式自动喷淋系统主要由行走系统、供水系统、喷淋系统、感应系统、控制面板组成。控制面板主要对原始和运行参数进行确认;行走系统主要由轨道和龙门吊组成;供水系统由水箱和高压水泵组成，焊接在龙门吊上;喷淋系统采用镀锌钢管、喷头组成，并与水箱连接;感应系统由编码器、超声波探测器、红外线探测器组成，安装在喷淋架上。

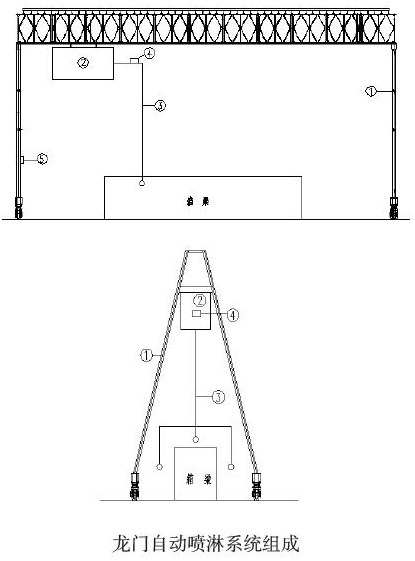

龙门自动喷淋系统组成

说明：1.行走系统 2.供水系统 3.喷淋系统 4.感应系统  5.控制面板

2. 龙门式自动喷淋系统特点

（1）采用红外线、超声波和自动化设施，智能化程度高，可做到定时、定位、定量养护。

（2）该装置易安装、拆除，周转利用率高，可以有效提高经济效益，特别适用于预制箱梁数量大的工程。

（3）提供均匀、连续不间断的养护，能够显著提高预制箱梁养护效果和预制箱梁质量。

（4）养护为高压雾状水，喷淋系统移动速度快，每片箱梁喷淋养护时间短，具有高倍节水的优越性能，节能、环保。

3. 龙门式自动喷淋系统原理

编码器：主要作用是箱梁定位，主要通过预先对箱梁位置进行编码，导入输入编码器后，在控制面板输入箱梁编号后，能够准确将行走系统定位至相应的箱梁位置。

超声波探测器：主要作用是保证喷淋系统运行至箱梁时才开始喷淋工作。因为喷淋系统来回行程较箱梁长度要长，为节约用水，设置超声波探测器来探测箱梁的存在，以此激活高压水泵，实现自动喷淋。

红外线探测器：主要作用是保证喷淋系统能够来回反复行走。原理是当移动一端时通过红外探测器判断距龙门架的距离，当达到临界值时启动开关，停止移动，立即返回移动。

4. 龙门式自动喷淋系统流程

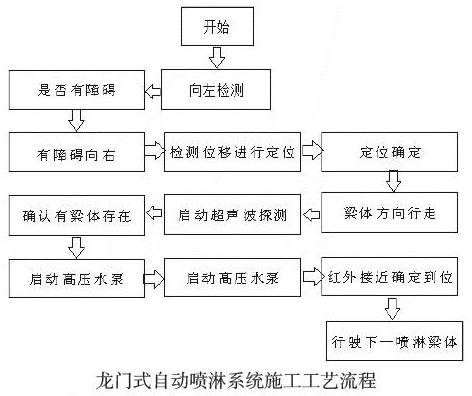

龙门式自动喷淋系统施工工艺流程

1、根据现场实际情况，首先对预制梁台座进行编号、定位，并对每一个台座坐标进行存储。

2、系统通电，打开控制面板进入智能喷淋系统操作界面，输入梁体编号、喷淋遍数、喷淋开始和持续时间、临界距离等原始参数。

3、根据输入参数，编码器根据输入梁体编号，将行走系统定位在相应的箱梁位置，准确对箱梁定位。

4、龙门吊停止后，喷淋系统开始移动，此时超声波探测器根据预定箱梁高度进行探测，检测箱梁是否存在，当探测高度符合箱梁预设高度时，自动启动高压水泵，喷淋系统正式工作。

5、随着喷淋设施由一端向另一端移动，此时红外线探测器开始工作，检测喷淋系统与龙门架的距离，避免发生碰撞，当红外线探测器检测达到临界距离时，告知程序停止行进，自动返回，直至满足设定的喷淋遍数。

6、当完成一片箱梁喷淋任务后，自动进入下一箱梁执行喷淋养护。当完成所设置全部编号的箱梁喷淋养护工作后，行走系统会自动返回至起点。

5. 结束语

通过在海启高速公路箱梁预制过程中的应用，由于养护用水为高压雾状水，具有高倍节水的优越性能，节约、环保;同时该装置周转利用率高，提高经济效益，并具有智能化程度高，可做到定时、定量养护，减小了对施工人员的依赖性、随意性，能够显著提高预制箱梁的养护效果和实体质量。

参考文献

[1]高彦强王为启侯亚峰. 预制T梁自动喷淋养护系统设计应用——以牙Hagley Park Road项目为例[J].工程技术研究.2021，6（19）
