摘要：现阶段，新型悬挑式脚手架与传统做法的悬挑工字钢梁对比，在节省工字钢原材及U形圆钢预埋件的同时，又节省了拆除传统悬挑工字钢和预埋件后所需的切割、修补等工序的费用和工期。能够获得良好的经济效益，具有良好的推广价值。基于此，本文就建筑型钢悬挑式脚手架施工技术进行简要探讨。仅供业内同行参考。

关键词：建筑;型钢悬挑式;脚手架;施工技术

1悬挑式脚手架概述

近年来，随着建筑高度不断增加，结构体型日趋复杂，为满足建筑主体结构施工和外墙装饰施工的需求，均需搭设外墙脚手架，其中扣件式钢管脚手架因其各种使用性能都比较优越，故在建筑施工领域里得到广泛使用。为了确保钢管脚手架使用安全，GB 51210-2016《建筑施工脚手架安全技术统一标准》第3.2.1条规定，在安全等级II 级的一般情况下，落地式钢管脚手架搭设高度不超过 40 m，底部设置悬挑工字钢梁承力架的钢管脚手架搭设高度不超过20m，因此，在高层建筑施工中，大约每隔18m就需要重新设置1道悬挑工字钢梁承力架。针对目前市场上主要的几种悬挑式脚手架技术，与业主单位共同展开了调查研究，分析了每种产品的优缺点，并实地考察了多个已完成和正在施工的类似工程现场。

2 工程概况

某项目占地面积为29680m2，总建筑面积225600m2，由3层地下库，3层裙楼，1A栋45层、1B 栋 44 层、2A、2B、2C 3 栋47层塔楼以及1C栋20层酒店、1D、1E2 栋 32 层安置房组成。本工程塔楼部分为框架剪力墙结构，酒店为框架核心筒结构。涉及悬挑式脚手架搭设为1D、1E 2栋，层高2.85m。

3 建筑型钢悬挑式脚手架的应用

3.1 脚手架施工设计

该工程中工字钢固定端长1.7m，压脚预埋Φ18mm 圆钢制作的钢箍和吊环，按照20d的标准和梁底筋锚固。工程采用的是Φ14mm 的斜拉钢丝绳。立杆纵距为1.8m，横距为0.8m，和墙面距离为0.2m。在实践中，按照每层3跨的方式刚性连接钢筋混凝土结构和连墙件。工作人员按照7.2m 的间隔防护处理脚手架以免发生人员高空坠落等意外情况，采用竹脚手板满铺并且全网铺设木挡板、安全网，实施封闭式施工。

3.2 搭设流程脚手架

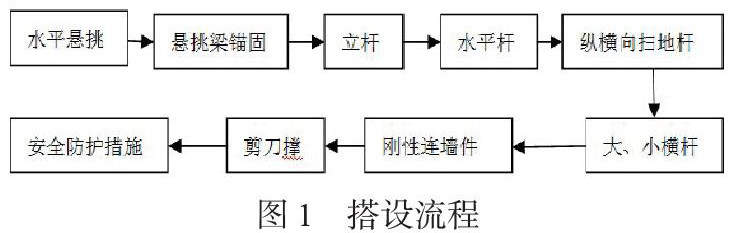

按照图1所示流程搭设。

4 型钢悬挑式脚手架施工技术

4.1 水平悬挑

工作人员要提前将受力钢筋设置于楼板上或者采用支顶卸载方式提高钢筋承受悬挑梁锚固端作用造成的负弯矩。为了避免悬挑件成为受力支点和稳固点需要按照悬挑件受力支点做好锚固支座的合理设置。将工字钢设置于交汇处两侧，牢固地焊接好阳角处工字钢，用 200mm×200mm×10mm 规格的钢板设置在交汇点并且进行满焊，按照至少 8mm 的标准控制焊脚高度，注意检查是否存在夹渣、漏焊等不良质量问题。

4.2 锚固

选用2个预埋锚栓和结构梁完成悬挑梁的锚固处理。在梁板底层位置提前预埋锚栓，焊接或者绑扎混凝土梁板底层结构钢筋，保证安全稳定地锚固在一起。该工程中采用的是20mm 直径的悬挑梁结构钢筋。

4.3 立杆

将立杆搭设于悬挑梁上，钢筋在固定方面能够发挥良好的作用。工作人员可以采用对接接头方式连接立杆。接头交错布置，在同步同跨内不能同时出现 2 个相邻的立杆结构，按照至少50cm 的距离控制施工高度，按照不超过 60cm 的距离控制接头中心和主节点距离。

4.4 水平杆

纵向水平杆和横向水平杆是常见两种设置方式。立杆内侧设置纵向水平杆并且用直角扣牢固连接。水平杆用扣件将两侧水平杆和立杆牢固地连接在一起，保证水平杆设置合理均匀。

4.5 纵、横向扫地杆

在底座下200mm位置用直角扣件固定纵向扫地杆，在下方设置横向扫地杆，利用扣件将将其固定牢固。

4.6 大、小横杆

在立杆里面搭设大横杆，外伸约150mm长度。将小横杆搭设在立杆和大横杆交叉点位置，在立杆两端稳定地固定好横杆，将结构整体承载能力和稳定性提高。

4.7 刚性连墙杆

在进行连接架体和剪力墙连接施工中，要将个别连墙杆拆除后及时填补孔洞，做好临时连墙杆的合理增设，将脚手架横向刚度、强度、施工荷载全面提高。工作人员要注意在脚手架搭设后做好各项参数的检查确认。

4.8 剪刀撑

通常采用搭接施工方式进行剪刀撑斜杆施工，按照至少 1m 的标准控制搭接长度。采用 3 个旋转扣件固定斜杆，保证牢固地搭接。

4.9 安全防护措施

为了保证施工安全，需要充分做好安全防护措施。在悬挑式脚手架施工中要用竹脚手板和木挡脚板铺设于作业层和立杆内侧，设置两道防护栏保证作业人员的安全。按照0.8m和 1.5m 的高度设置两道防护栏，并且用两道水平钢管围护立杆内侧，按照 200mm 左右的宽度铺设挡脚板。施工单位要准备充分安全警示标语，在施工现场危险点做好张贴，时刻提示施工人员注意安全。施工中要重点注意临时用电，严禁非相关人员任意出入，以免造成触电事故。为了进一步保证施工人员安全操作，要注意施工前组织安全培训，明确工程项目特点，就施工中的安全风险点和技术难点进行细致地讲解，保证所有员工都能够了解掌握施工流程，认识到安全施工的重要性。

5 脚手架拆除

型钢悬挑式脚手架有着较高的施工作业技术难度，脚手架的拆除同样需要做好安全防护。在拆除中要坚持从上到下的原则，用临时卸料平台将各种器材卸下，避免高空抛物。用Φ18mm 预埋圆钢和Φ14mm 钢绳和16mm花篮螺栓牢固地设置临时卸料平台，并且用挡脚板维护好周围，做好警示标志用于提示工作人员施工安全。拆除阶段工作人员要严格按照操作标准进行脚手架拆除，现场要由专门的人统一调度，做好安全事故预防措施。安全巡查人员要注意检查施工中是否存在无关人员，注意清理现场，尽量避免脚手架下站人，要组织人员共同协作，关注下部情况，保证正常开展各项施工作业。

6 施工注意事项

型钢悬挑式脚手架有着较大的施工安全风险系数，所有工作人员都要提高对施工安全的重视，并且充分落实技术方案，在保证施工安全的同时加强提升施工技术水平，确保施工质量，为后续工作顺利开展创造有利条件。具体来讲，应当重点注意如下几点，以免发生质量安全事故。（1）采用HPB235 钢筋制作地锚确保脚手架整体强度达标，在浇筑混凝土之前要在梁内安装地锚，避免混凝土浇筑时发生翻滚等不良问题，在预埋地锚中压入工字钢，用木楔子固定工字钢两端，避免浇筑过程中发生滚动降低混凝土结构质量。（2）用钢丝绳拉近悬挑端，将该端处的挠度有效降低。用 HPB235钢筋制作的吊环拉近拉结位置，避免悬挑端发生向外倾斜的安全事故，要充分张拉架体，拧紧螺栓。（3）安装双排钢管架时要对横杆步距和立杆间距进行充分考虑，要严格控制剪刀撑、纵向水平杆、横向水平杆的中心点距离，不能超过0.15m。对于超过连墙件2步的作业层要加固处理从而保护脚手架安全性。按照40-65N·m 的范围严格控制扣件螺栓力矩。（4）为了保证施工人员安全要在建筑物顶部作业面安装防护栏，脚手架比建筑物顶部要高出大约 1.5m 的距离，设置的护身栏高度在1.2m。（5）要加固处理脚手架立面转交位置、架体和提升机等设备连接位置。（6）安装防护网，尤其要重视建筑物和脚手架底层缝隙的安全防护，避免发生高空坠物伤人事件。

7结语

现如今型钢悬挑式脚手架施工技术已经在建筑行业中有着十分广泛的应用，在具体实践中，工作人员需要充分落实技术方案，提高安全防护水平，切实保证安全顺利地完成建筑工程施工作业，建设高品质的建筑产品，更好地服务于民众。
