摘要：伴随着科学技术的高速发展，使得在生产加工的过程中，企业也需要不断顺应信息化技术的发展步伐，针对相应机械设备进行改造与升级。渗滤液原液回喷系统，属于渗滤液处理系统的一种，对其进行改造，可有效提高处理效率，实现对处理工艺的优化。本文主要基于渗滤液回喷系统的改造以及控制技术进行分析，并提出自动化服务的基本内容，为相关领域的工作人员提供一定的技术性参考。

关键词：渗滤液原液回喷系统;自动化服务;改造控制;储罐

引言：在渗滤液的运输中，基本上需要从渗沥液池螺杆，泵送到渗滤液储罐当中，在储罐位置设置出了液位联锁，以此控制了渗滤液装置的启动控制。在浓缩液与循环水的运输过程中，是利用液位差管路的连接方式，连通到渗滤液箱当中，在液位以及两管路上，可以有效的控制电动力开关门。

1 改造技术要求

在渗沥原液的检测报告的分析中，发现本工程项目的渗沥液处理工艺，采用的是对厌氧反应塔、消化以及反硝化系统的处理，实现对渗沥液的讲解效果，之后在使用超滤和纳滤的技术方式，让污水可以实现顺利的达标。现阶段在夏日的高峰阶段，基本上每天会有着350t的处理量，同时在日常的处理中，基本上会达到180t的处理量，在回喷系统投入使用之后，可以有效的降低火焰的温度，并提升垃圾的整体处理量，降低渗沥液的处置中心的负荷程度。在这样的处理方式下，极大的缓解了高峰期当中的渗沥液处置的效果，以及降低了厂用电率。

2 渗沥液原液回喷系统自动化安装技术要点

在现阶段储罐当中的人工业处理中，利用喷射泵的模块控制，将其运输到调节模块当中，并基于当下锅炉中的实际焚烧情况，实现针对性的喷量分配处理，最终利用喷射器，可以将其会喷到炉膛当中。喷射器基本上分为内外墙管，同时在液体的内墙管喷入当中，基本上是利用雾化压缩空气的方式，从外枪管当中进入，并在喷浆位置的雾化处理中，实现雾化效果。在每一个炉额定的回喷能力设定中，采用的都是2.4t/h的水平，同时设置出3个喷枪，这样就可以实现稳定的喷射[1]。

本项目基于根据勘察资料，场地内未发现断裂构造及新构造运动迹象，其构造稳定性和重力稳定性良好。也未发现影响场地稳定性的不良地质作用，适宜作为拟建建筑物的场地。MCR工况下单台焚烧炉渗沥液原液回喷量不低于2.4T/H。装置年投运时间不少于8000小时;保修期为1年。

2.1 渗沥液输送模块

渗滤液的输送的组成上，基本上是采用一个泵机与一些配套设备构成，主要将渗滤液收集池当中的渗滤液，集中运输到渗滤液的储罐当中。而在泵出口的位置，会设置出一个清洗粗过滤器，以及使用自清洗精过滤器，这样的设备使用过程中，可以很好的将其安装到滤液池当中的外部空间当中。而泵机的使用，则是受到远程操控的影响，实现良好的处理。基本上过滤器要安装两个以上，一个主用一台备用，这样就能够保障系统的稳定运行。在远程操控的过程中，实现泵操作与渗滤液储罐之间的联锁处理[2]。

2.2 渗滤液储罐

在渗滤液的储罐的容量为9立方米，在原本的储罐上，就已经配备了液位计，在进行改造的过程中，需要设置出一个高低位报警连锁，同时配备一定的排污管道。将原储罐放置到渗滤液的会喷间，实现室内的具体布置。

2.3 喷射泵模块

喷射泵模块是喷射泵和其他的相关配套附件所组成，在其设置的过程中，采用安装到对应的管路当中，并在泵出口布置一个一路回路，同时调节出口流量以及压力，让泵可以实现变频控制效果，该系统可以有效的将其安装到出口流量当中，实现对渗沥液的储罐安装。另外，这样的泵单元的处理上，也相应的实现了远程的操作，泵操作以及浓缩液储存低液位的保护连锁方式，极大提升系统的稳定性[3]。

2.4 喷射调节模块

在喷射调节模块，是基于焚烧炉当中的实际温度情况，对喷射控制模块，提供渗滤液流量信号，以此实现对调节阀的开度处理。设置出流量计之后，可以实现与回路调节阀的连锁处理，在运行过程中也可以利用好设置出的回喷流量值，实现自动化调节以及回路电动调节阀的处理效果。工艺单元与控制和调节模块当中，基本上是采用分布式的I/O的总线方式进行处理。

2.5 喷射器

这是一种在使用的过程中，对雾化喷枪安装到炉膛后墙当中的二次风喷口的位置，雾化喷枪采用的喷嘴材质为复合材料，同时其他部分采用的是不锈钢材料。在喷射器的内管空气上，可以很好的起到雾化以及冷却的效果。但是，一旦出现长时间停喷的情况，就会使得系统马上启动自动清洁功能，以此充分的保障喷口位置适中不会出现液体的残留。喷射器的设置上，将柔性软管与二次风小风管进行连接处理，设置出了一个针型阀，这样就可以让喷射强并不会回喷到渗沥液当中，在喷枪的处理上，需要使用冷区风进行冷却处理。当下在喷射器的安装位置调整中，基本上要设置出3个位置。

2.6 控制管理模块

这是一种在进行系统运行的过程中，始终要保持一个全自动化控制、管理、协调以及监控全部的工艺功能。这样就可以充分的接收到各种DCS的信号信息，以此实现自动化的改造。

3 控制与自动化服务的原理

在渗滤液的原液处理上，基本上是由浓缩液与循环水回喷系统，基于I/O点位增加一定的DCS卡件。之后利用通讯线，与DCS系统进行有效的通信，就可以构建出一个全自动的运行系统。为了进一步的保障操作过程中的安全性与操作可持续性，就需要在系统当中，设置出一个全自动化的监控服务，一旦出现了操作中的意外情况，就需要将系统马上进行报警停机。

当下使用的全部渗滤液回喷系统，基本上都可以将监控信号传输到DCS当中，实现集中化的显示。在输送模块当中，基本上是涉及到对泵运行模式信号、泵出口压力信号以及电动开关阀启闭的信号进行显示。而在溶液储罐当中，则是对高液位报警连锁，以及在泵送的过程中，保护措施、低液位报警信号的展示，可以起到联锁停喷射泵的相应处理，让其储罐当中的液位信号得到处理。

在喷射泵模块中，泵的运行模式信号、低压报警以及高压报警信号的发出，都可以实现针对性的处理，并明确出泵出口压力的信号。在喷射调节模量中，主要负责低流量、高流量报警信息，这样所形成的实际流量信号，可以为工作人员提供一个良好的信息参考值。

4 控制与自动化服务的实现

4.1 渗滤液中间储存罐

渗滤液中间储存罐数量为一个，安装到渗沥液的回喷室当中。在渗滤液的中间存储管的配置中，基本上有着磁翻板式的液位计，以及排污、溢流以及回流方面的详细处理。

4.2 渗滤液回喷泵

该设置主要是由立式多级离心泵进行设置，同时在品牌的设置过程中，采用一些较为成熟的企业，将其报警信号输送到控制室当中，实现良好的信息化处理。

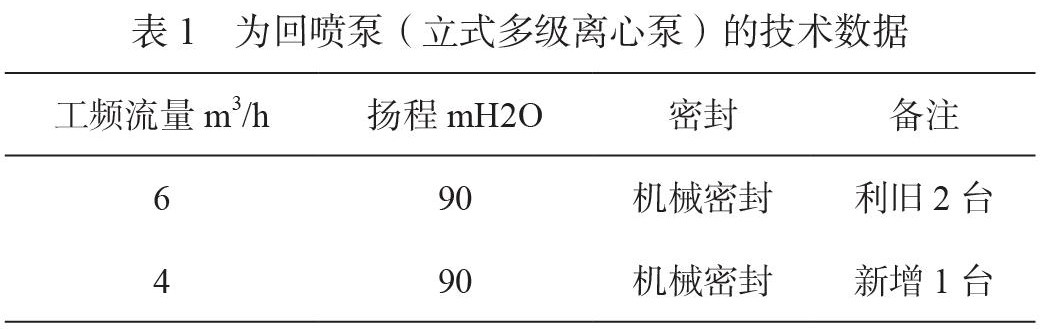

下表1为回喷泵（立式多级离心泵）的技术数据

4.3 自清洗过滤器

自清洗过滤器的外壳，采用使用的是碳钢衬胶材质，同时在不锈钢钢刷、内胆以及滤网的使用上，基本上使用的都是304的不锈钢。而在过滤器的组内集成安装中，采用了过滤器、控制箱的进出口手动阀，并使用一些科学合理的材料，保障管道与管件的关键质量性。

4.4 喷枪成套设备

这是一种在单台炉的设置中，设置出3个喷枪，材质都选择使用310S的类型，并基于固定式的方式进行安装。雾化的喷枪设置上，将其安装到炉膛的侧墙位。在长时间不运行的情况下，就需要马上进行清洗处理，避免出现一定的残留问题，对未来的运行造成直接的影响。喷射器的设置中，基本上采用柔性软管的方式，与压缩空气进行良好的连接。锅炉的制作中，要给予回喷口，设置出一个良好的喷枪安装位置。

4.5 管道与阀门

这是一种在管道阀门的设置中，需要充分的考虑到渗滤液的实际腐蚀性，并且在喷枪成套管道系统的设置中，要将其布置到格栅板的下方位置。全部的手动阀门以及止回阀设置中，要采用不锈钢阀门的方式。而对于止回阀的处理上，则是需要将其不知道垂直管道当中，并利用翻板式的方式。管道材质采用不锈钢，进而管道的安装完成之后，马上要进行相应的静压实验。整个投标方的处理中，基本上需要保障材料始终符合相对应的处理材料质量性。

4.6 仪表与控制

在投标方的供货材料当中，对使用的仪表都需要始终能够结合起渗滤液的实际特征，进行针对性的材料选择，以此让仪表可以在实际运行中，有着较强的耐腐蚀性与防堵性。在与渗滤液接触的阀门当中，也都需要与仪表相同，采用不锈钢的材质。

这样的压力表的安装上，需要以不锈钢作为主要材料，形成较高的精度等级。流量计安装质量控制中，需要选择电磁式的流量计，这样的设备相比较传统的设备类型，有着更高的性能，不会受到环境的较大影响。

压力变送器的使用上，基本上也要综合系统的整体运行要求。

4.7 电气安装

在整个系统的安装过程中，设备的电控柜基本由供货方进行负责，在安装中，总电源的安装需要控制好电控箱的进线开关。其次，总带能源到电控箱的电缆安装上，则需要进行良好的敷设。

现阶段在进行安装的过程中，系统所采用的电机都需要符合节能化的要求，并形成二级节能的标准。电机轴承当中的安装中，基本上是电机保持防爆型的节能电机，这样就可以在未来运行时，始终保持一个良好的效果。

就地电气控制柜的安装中，是一个较为独立的操作系统，同时每一个电器柜上，都需要设置出就地、远控的切换按钮，实现针对性的处理。现阶段在开关波到就地位置之后，就可以让设备可以实现就地的操作处理。而在将其拨到远程的开关时，就可以实现远程的操作处理，让系统通过计算机的控制方式，实现远程的设置。

总结：综上所述，在现阶段进行处理的过程中，为了保障渗滤液原液回喷系统的稳定性，就需要积极的进行改造的控制和自动化服务的合理安装，以此满足远程的控制需求。

参考文献

[1]张琳. MVR技术在生活垃圾填埋场渗滤液处理工程中的应用——以黄竹坑生活垃圾填埋场为例[J]. 中国建设信息化，2021，（22）：72-73.

[2]刘婷. 青山垃圾填埋场渗滤液处理二厂升级改造工程实践[J]. 广东化工，2021，48（14）：161-162+168.

[3]黄星发，廖梓良，陈用. 垃圾分类形势下生活垃圾填埋场渗滤液处理技术改造研究[J]. 广东化工，2021，48（06）：112-113+116.
