摘要  衢州书院大桥主桥采用“自行设计的钢支架与体外临时拉索相结合的支撑体系”解决了书院大桥（主桥采用三跨V形刚构加挂孔结构体系，跨径布置为75m+150m+75m=300m）弧形书页造型V腿（弧长30m，宽为41m，纵向坡度45°）的大坡度、大水平推力的施工控制难题，形成了相应的施工技术及工艺，保证了该桥顺利竣工。

关键词    V腿弧长30m   宽41m    纵向坡度45° 双层箱梁施工工艺

目前世界各国对于双层箱梁技术都有普遍的应用，1980年建成的奥地利维也纳帝国桥，箱梁内通行地下铁路，箱梁外侧设有悬臂板用作人行道，而上层顶板桥面则为六车道的汽车路。双层通车的也是桥梁箱室内外及顶板定通车，而像这种用V字型大截面箱式支撑代替墩柱，减去了支座与桥梁箱梁浇筑成整体，采用刚性连接。V腿与箱梁形成三角形结构体系，增加了稳定性，这种三角体系国内外运用很成熟，但下层为箱室上层为现浇梁，两者同时浇筑形成整体施加预应力的却没有。

本文主要研究衢州书院大桥V腿双层箱梁施工关键技术，研究过程主要围绕支架搭设采用钢管桩与V腿底板定型骨架以及水平精轧螺纹对拉等措施，抵消V腿施工过程中形成的两侧推力满足平衡，V腿浇筑过程按照先底、腹板、再顶板浇筑，V构区箱室施工采用体外临时拉索支撑体系施工过程，消除V腿两侧推力，为今后此类大断面双层箱梁施工提供借鉴。

一、项目概况：

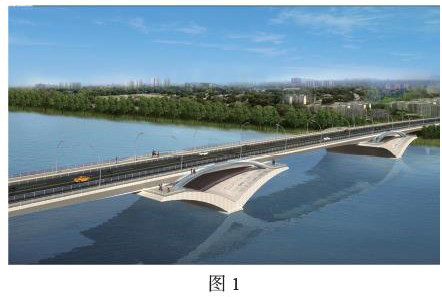

主桥采用三跨V形刚构加挂孔结构体系，跨径布置为75m+150m+75m=300m，中跨设置60m钢箱梁挂孔，V形刚构和主梁采用变高度预应力混凝土箱梁。横断面布置为：3m（主道）+4m（非机动车道）+15m（机动车道）+4m（非机动车道）+3m（主道）=29m。主桥V腿长60m两端各30m，V腿宽为41m，采和直腹板单箱10室型断面，在国内也是首座V面达到41米宽。V腿上部箱梁桥面全宽29m，采用直腹板单箱六室箱型断面，顶板宽29m，底板宽24m，V腿侧面的凹槽线型，书页形状。

二、施工关键技术术

1、V腿底模支架、实心段砼浇筑实施;

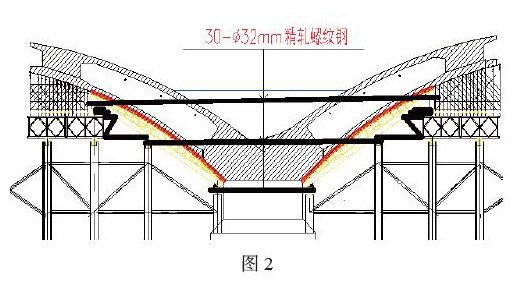

墩身施工前在墩身顶端向下50cm处预埋第一排对拉精轧钢（型号：Ø32， 根数：22根），预埋V腿梁段内永久性预应力钢束;V腿定型支模架搭设过程中依次设置第二、第三排对拉精轧钢（每排型号：Ø32，根数：22根）;绑扎V腿实心梁段区钢筋及埋设冷却管;拧紧第一排对拉精轧钢（型号：Ø32，根数：22根），每根精轧钢预紧力为5kN;立模并验收合格后分层、对称浇筑V腿实心段砼。

2、V腿两侧底腹板及顶板砼浇筑实施;

绑扎V腿两侧空心梁段区底板、腹板钢筋;依次拧紧第二排、第三排对拉精轧钢，每根精轧钢预紧力为5kN;底腹板立模并验收合格后分层、对称浇筑V腿两侧;V腿空心段底、腹板砼浇筑完成;安装V腿顶板底模模板，验收合格后绑扎V腿两侧空心梁段区顶板钢筋;检查合格并对称浇筑V腿两侧空心段顶板砼;监控单位对砼表面预埋应变计，检测砼徐变内力等数据。

3、V腿体外临时拉索应力值控制及顶箱梁实施;

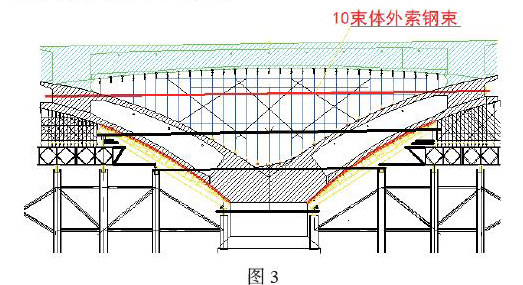

绑扎V腿两侧实心横梁段钢筋及埋设冷却管，同时定位并安装体外索钢束及永久钢束，外索钢束采用在V腿两侧每个箱室横梁端部布置一束，共计10束，每束采用M15-15型锚具，立模并验收合格后分层、对称浇筑V腿横梁段砼，张拉强度满足设计要求张拉外索钢束部分预应力（每束先张拉至设计值的40%，即：1117kN），体外预应力采用套管保护;在V腿顶面搭设V构区主梁支架，底模铺设及钢筋绑扎验收合格后完成底腹板分层浇筑，强度满足设计要求张拉体外临时拉索预应力（每束终张力为设计值的95%，：2792kN），完成V构区顶板箱梁底模铺设、钢筋绑扎以及分层混凝土浇筑;主梁砼强度及龄期达到设计要求张拉永久性钢束、压浆等强;V形刚构区三角区受力体系形成，拆除V区内支架，张临体外临时预应力束（放张临时预应力束编制专项方案）;

三、结论

通过对衢州书院大桥V腿双层箱梁施工关键技术研究，支架搭设采用钢管桩与V腿底板定型骨架以及水平精轧螺纹对拉等措施，抵消V腿施工过程中形成的两侧推力满足平衡，V腿浇筑过程按照先底、腹板、再顶板浇筑，V构区顶箱采用体外临时拉索支撑体系施工过程，解决了弧形书页造型V腿（（弧长30m，宽为41m，纵向坡度45°）的大坡度、大水平推力的施工控制难题，安全可靠、经济合理，可为今后此类大断面双层箱梁施工提供参考，具有重要的推广意议。
