摘要： 本文针对一带一路总承包工程的特点，对其中的火力发电工程的总平面布置进行阐述，详细描述了某工程主厂房及脱硫区、水工设施区、电气设备区、输煤及储煤设施区及辅助设施区的布置，为同类工程的总平面布置提供参考。

关键词： 总图; 总平面;总承包; 一带一路;

0  引言

近年来，在“一带一路”合作倡议的影响下，越来越多的国内工程公司走出国门，承揽国际工程项目。总承包合作模式作为一种主要的承揽方式受到越来越多国内工程公司的青睐。本文结合总承包工程实践经验，依托国外某沿海燃煤EPC发电项目，对该工程的总平面布置进行简要分析。

1  工程概况

中电胡布2×660MW燃煤发电项目建设地点位于巴基斯坦俾路支省Hub 镇的Hubco园区内，西临阿拉伯海，南部为Hub 河与阿拉伯海交汇处。东距卡拉奇市约55km 。项目所在地自然条件较为恶劣，处于高温，高湿，高盐雾地区，且年均季风期长。本项目建设2台660MW超临界燃煤发电机组，预留扩建场地条件。项目投资方为中电胡布发电有限公司（为中电国际与巴基斯坦HUBCO公司于2015年8月份正式成立的联营体合资公司）。本项目是中电国际在巴基斯坦境内投资的首座大型燃煤电站项目，该项目获得了中巴政府的大力支持，并已列入中巴经济走廊合作项目，项目意义重大。西北院与天津电建双方成立联合体，共同组建总承包项目部，承揽本项目EPC总承包。本工程于2016年9月开工，已于2019年8月实现商业运行。

2  工程特点分析

2.1  老厂影响

本工程东南侧有胡布老厂，其于1997年建成投产，装机容量为4×323MW的燃油电站，冷却方式为直流冷却，其中老厂的取水明渠距离本工程较近。老厂的送出线路位于本期电厂东侧。

2.2  燃煤供应

电厂燃煤采用高热值煤，从印尼或南非采用。燃煤船运至码头，经输煤栈桥转运至电厂煤场，码头参数如下：

（1） 货种：煤炭

（2）设计年运量：440 万吨/年

（3） 设计代表船型： 10，000t 驳船;

（4） 年可作业天数： 220 天;

（5）作业班制：3 班;

（6） 泊位数： 2 个;

除此之外，电厂考虑燃煤汽车运输的紧急补充方式。

因当地季风期较长，当处季风期时码头无法作业。为满足季风期时电厂燃料的供应，本工程煤场采用120天煤场，煤场储量约为141.2万吨，煤场斗轮机轨道长度约870m。

2.3  冷却方式

本工程冷却系统采用一次海水直流系统，取排水方案采用深取深排方案。海水取水采用取水头部深取方式，设置一条引水暗涵，重力自流将海水引入陆地上的前池内，经海水提升泵提升，经凝汽器和辅机闭式换热器换热后进入烟气脱硫系统，曝气处理后最终排入大海。

3  厂区总平面布置

3.1  总体规划格局优化

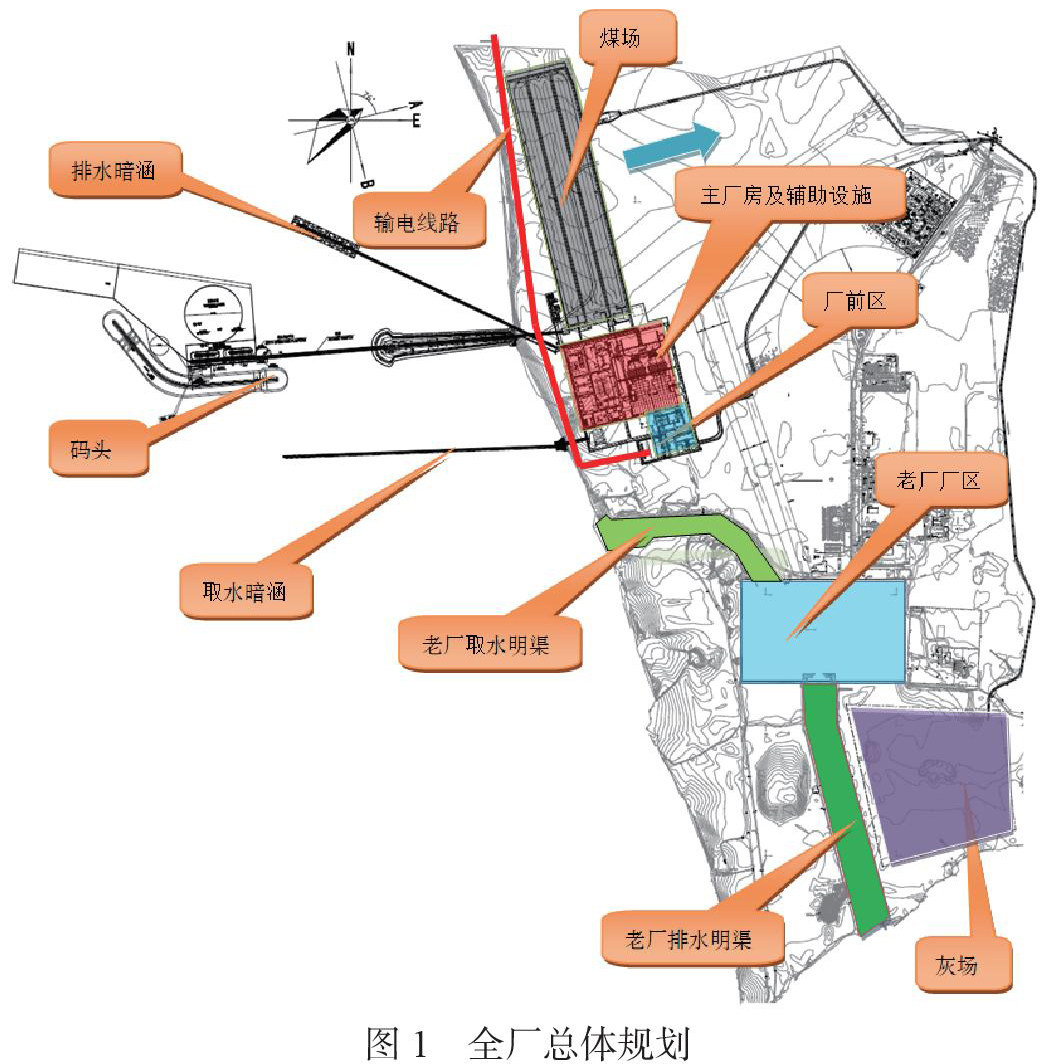

考虑到老厂的取水口位置因素，确定了厂区取排水方案为南取北排方案，以减少本期工程温排水对老厂取水的影响;由于厂址区域盛行风向为西南风，因此煤场宜布置在厂区的北侧;为给电厂远期预留扩建条件，厂区固定端朝西，向东扩建。厂址取水及排水均采用暗涵的方式，为降低暗涵长度，确定了主厂房A排与海岸线垂直的格局。主要布置格局详见图1.

3.2  总平面布置

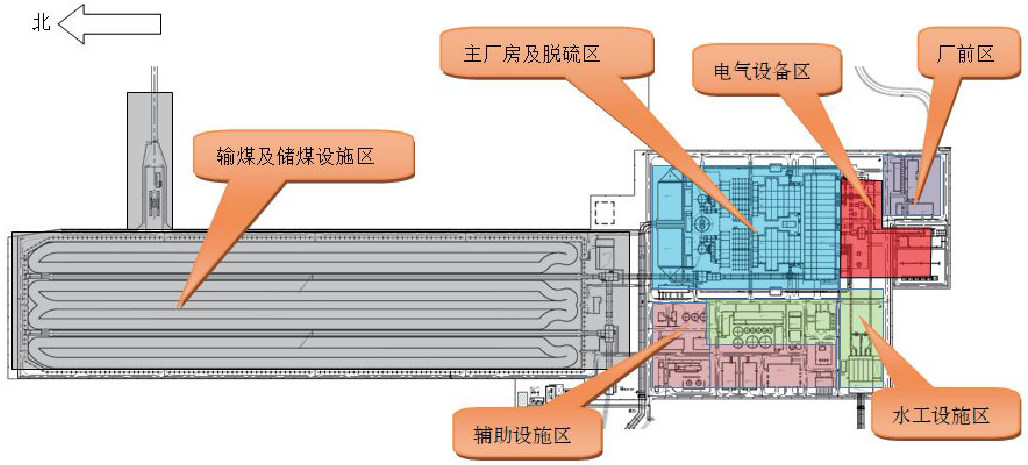

厂区总平面布置采用三列式布置格局，由南向北依次为配电装置区、主厂房及脱硫区以及煤场区。厂区固定端朝西，向东扩建。燃煤经输煤栈桥由厂区固定端进入煤仓间。厂区主要附属生产设施均布置于厂区固定端，主厂房西侧。电厂设置两个出入口，其中人流出入口位于电厂东南角，引接至厂前区，货流出入口布置于厂区东北角边缘地带，减少对生产运行人员的影响。

3.2.1 主厂房及脱硫区

主厂房布置在厂区中部区域，主厂房A排朝南，固定端朝西，向东扩建。主厂房A排到烟囱中心线的距离为221.80m，汽机房长度为155.5m。汽机房、锅炉房运转层标高均为13.7m。集控楼贴建在汽机房固定端。全厂空压机室及电除尘配电室等充分利用空间，布置在引风机框架中。本工程采用海水湿法脱硫工艺，脱硫曝气池布置在烟囱北侧，脱硫吸收塔布置在烟囱东西两侧。

3.2.2 水工设施区

由于本工程采用一次海水直流系统，为减少取水暗涵的长度，冷却水泵站及前池布置在厂区西侧边缘地带。冷却水供水管线沿主厂房A排外走廊接至主厂房，本期冷却水排水管线垂直主厂房A排，经虹吸井接至厂区脱硫曝气池，最终经排水暗涵排入阿拉伯海。

锅炉补给水处理车间、海水淡化处理站及综合水泵房组成联合厂房布置在主厂房固定端，以缩短管线长度。

3.2.3 电气设备区

500kVGIS配电装置A排外道路南侧。A排外依次布置着厂高变及主变。由于本工程电气进线采用气管母线形式，其综合造价高于封闭母线，因此变压器在满足工艺的前提下尽可能接近500kVGIS配电装置，以减少气管母线投资。

3.2.4 输煤及储煤设施区

本工程燃煤采用水路运输，电厂西侧设专用卸煤码头，输煤系统设计包含电厂码头引桥上岸后的第一个转运站起至煤仓间原煤斗的整个工艺系统。码头来煤经转运站、碎煤机室由主厂房固定端上煤仓间或转运至本期条形半封闭煤场储存。根据来煤方向及工艺流程，煤场靠近卸煤码头布置在厂区北侧的挖方地段，减少了地基处理工程量。厂区岸上第一个转运站至码头转运站近直线相接，栈桥中心线与栈桥中心线夹角约9度。

本工程燃煤备用的汽运设施布置在厂区东北侧边缘地带。

3.2.5 辅助设施区

本工程将需要油库区、启动锅炉房及灰库等需要架空管道连接的设施集中布置在一片区域内，以减少综合管架投资。

3.2.6 厂前区

本工程厂前区布置在厂区东南角，主要布置有生产行政办公楼，职工食堂浴室及汽车棚。

3.3  总平面布置中的节地措施

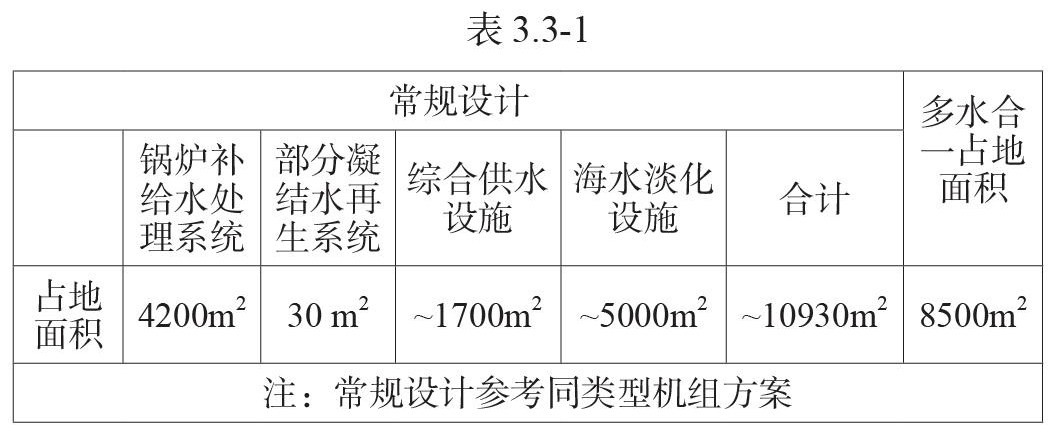

涉外项目的用地范围往往在工程前期就已经确定，因此对于总平面占地面积并无过多优化要求。然而，一个布置紧凑的总平面布置可以最大限度的降低总承包工程各项投资，可以有效节约工程造价。本工程利用“多水合一”处理区方案，大大节约的用地面积。在常规设计中，海水淡化处理设施、锅炉补给水处理系统、综合供水设施、生活水供水设备及凝结水再生系统各自成一体，有独立的占地和各自独立的功能房间和设施。“多水合一”布置方案打破各系统自成一体的设计常规，实施联合布置，根据其设备特点，合理利用公用资源，杜绝重复建设，简化了系统流程。“多水合一”方案与常规设计方案的对比见表3.3-1。

从表3.3-1可以看出，多水合一占地面积及建筑物体积较常规布置设计分别减少2430 m2，进一步降低各独立工艺系统之间的连接管道投资。

4  结语

全厂总体规划及厂区总平面布置在发电厂的前期工作中占据重要的角色。总图设计人员在参与海外总承包工程时，应当针对项目外围条件进行全面分析，选择合理的总体规划格局，从而大幅减少整个工程的总投资，提升方案竞争力。项目执行阶段，总图设计人员应根据电厂工艺特点将同类型系统的建构筑物就近布置，减少工艺管道连接及综合管架长度，使全厂总平面达到总体协调、功能分区明确、工艺顺畅，做到经济合理。
