摘要：随着建筑节能要求的提高，各种墙体保温系统快速发展。目前，大多数墙体保温工程为外墙外保温薄抹灰系统及装饰保温板外墙保温系统，都是以粘贴、锚固为连接方式，存在防火性和耐久性不足等问题。“与建筑主体结构防火同等级，耐久同等寿命”的要求下，对不同建筑结构体系的墙体保温系统材料的性能、结构形式和成墙做法提出了新的革命性要求。建筑保温与结构一体化墙体自保温系统是实现建筑节能与结构同寿命的关键。基于此，本篇文章对建筑保温与结构一体化技术运用进行研究，以供参考。

关键词：建筑保温;结构一体化技术;运用分析

引言

作为目前装配式建筑领域应用最为广泛的一种保温技术，建筑外墙与结构一体化技术的应用能够使原本年限为25年的保温系统设计延长到同建筑物主体的寿命年限相适应，极大地减少在外墙保温系统更换时所需的维修费用，以下是对于该技术的具体概述。

1建筑外墙保温及结构一体化技术的重要意义

在建筑外墙保温及结构一体化技术应用过程中，能够在节能环保的要求下，有效缩短建筑工期，节省资金成本，并且围绕着建筑外墙结构的耐久性、耐火极限、传热系数、经济性以及燃烧等级等多个因素，通过一体化技术的实施，解决我国部分地区在外墙内保温及外保温技术应用之后，出现的诸如墙体脱落、开裂以及空鼓等严重削减了外墙保温性能的质量问题;从根本上减少或杜绝火灾现象的发生，确保外墙不再出现消防安全问题;一体化技术的应用也能够通过保温系统及建筑物主体系统共同施工，使得作为隐蔽工程的外墙保温系统在建设过程中把控施工监管包括保温层的厚度、质量及节能指标等一系列问题，防止由于人为因素产生质量安全隐患，从根本上控制建筑外墙的保温性能。

2建筑保温及结构一体化施工关键技术

2.1 复合免拆保温模板。

由一种或者多种保温材料作为（芯材）保温层、粘结层、保温过渡层、内外侧防护层、等构成的板状制品，经工厂化预制成型，在现浇混凝土工程施工中起外侧模板的作用，并在外围护结构中起保温、防火、隔热的作用。

复合免拆保温模板是装配式建筑节能与结构一体化体系的核心产品，墙体不需要另行采取保温措施即可满足现行建筑节能标准要求，实现保温与墙体同寿命的建筑节能技术。

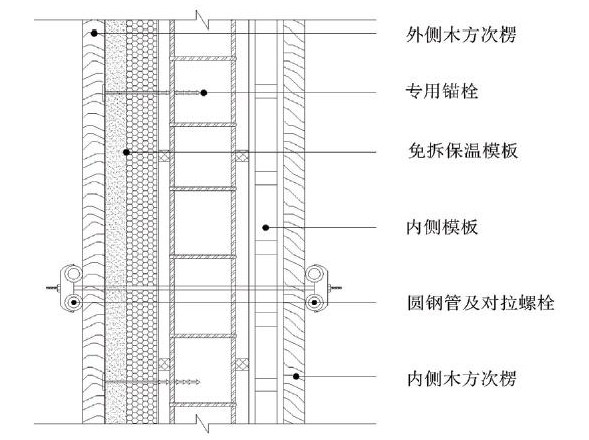

2.2 复合免拆保温模板现浇混凝土外墙系统

以复合免拆保温模板为永久性外侧模板，内侧浇筑混凝土，外侧做找平层、抗裂抹面层及饰面层，通过专用连接件将复合保温板与混凝土墙体牢固连接在一起形成无空腔的外墙外保温系统。属于现浇钢筋混凝土复合保温结构体系，适用于工业与民用建筑框架结构、框剪结构、剪力墙结构的柱、梁、外墙、地下室顶板等现浇混凝土结构工程。

装配式复合免拆保温模板是代替外模板与砼浇筑同时施工，浇筑完成后免拆模板不再拆除，使保温层与砼结构同时完成，免拆模板既是保温层又起到模板的作用，由原来的四面支模经砼浇筑后四面拆模，外墙另作外墙外保温模式，改为四面支模，只需拆三面模板，节约了大量的外墙模板。

系统中，免拆外模板作为保温层跟外墙结构形成一体，砌筑部位与自保温砌块配合使用，两者共同组成了建筑主体一体化施工的保温体系，达到了建筑节能与结构一体化的技术要求，可实现建筑保温与结构同寿命。同时使建筑外保温与建筑主体工程同时完工，大大缩短了工期，降低了工程造价，解决了保温层与主体结构之间连接的牢固性、耐久性问题，从而保证了工程质量，具有其他外墙保温系统不可比拟的优势，易于大面积推广应用。

3建筑保温与结构一体化技术的应用

3.1建筑保温与结构一体化墙体系统施工要点

（1）排板：根据外墙设计尺寸确定排板分格方案并绘制安装排板图。（2）弹线：设置安装控制线，弹出每块板的安装控制线。（3）裁割：切割符合要求的非主规格尺寸。（4）安装连接件：每平方米应不少于5个，门窗洞口处可增设连接件。（5）绑扎钢筋及垫块：钢筋绑扎经验收后在两侧绑扎水泥砂浆垫块（3～ 4 块/m2）。（6）立免拆保温（外）模板：安装免拆保温模板，绑扎钢丝将连接件与钢筋绑扎定位。（7）立内侧模板：根据现行国家标准的要求，安装外墙内侧模板。（8）安装对拉螺栓：按常规模板施工方法确定对拉螺栓间距，开孔穿入对拉螺栓并初步调整螺栓。（9）安装模板主次楞： 立外墙内、外侧竖向次楞，横向安装水平向2根钢架管作为主楞，固定内外模板、主次楞，调整模板位置和垂直度。（10）砼浇筑：混凝土浇筑应用镀锌铁皮扣在复合保温外模板上口形成保护帽。混凝土坍落度应符合泵送混凝土对流动度的要求。（11）模板、主次楞的拆除：模板、主次楞的拆除时间和要求应按照现行国家标准规定执行。（12）自保温砌块墙体：外围护结构填充墙体施工应按照国家和行业有关标准的规定施工，且自保温砌块墙体外侧应同免拆保温模板外侧在同一垂直立面上。（13）抹面砂浆施工：免拆保温模板与自保温砌体外侧应整体分层抹压和抗裂砂浆，满足设计厚度， 使外立面平整，符合验收要求。（14）饰面层施工：涂料或面砖饰面层应按照现行现行国家标准的要求。

3.2保温一体板的吊装

根据装配结构安装顺序，用塔吊起重机将预制保温板吊到对应位置，若保温板体积较大，则需要配合使用平衡梁完成垂直起吊。

3.3建筑物外墙保温设计

在建筑外墙保温层设计时，需满足冬季及夏季的保温及隔热这一基本的设计要求。确保建筑外墙保温层不仅具有保温作用和承载结构负荷的功能，同时考虑保温层中含“冷热桥问题”。经过大量实践并结合热工理论探讨，如何能够通过有效的保温设计，使外墙的剪力墙的基本性能满足保温设计标准，就需要以热工分析的方式确定剪力墙的构造层次。建筑外墙的墙板构造层次结构由内到外分别为内侧混凝土剪力墙、保温层、厚度不低于50mm的外侧混凝土保护层，只有在以上构造层次的基础上才能够使构造的复合剪力墙满足建筑保温设计的要求。

结束语

总之，建筑保温与结构一体化技术在建筑中的应用非常成功，不仅提高了施工效率，缩短了施工工期，同时提升了外墙保温寿命。应用保温一体化技术，能够使建筑外墙更为美观，保温隔热效果更好，并且绿色无污染，提升了施工现场的安全文明施工，为建筑企业带来更高的工程效益，给居住者提供更为优质的居住环境。

参考文献

[1]刘兆莹，王有凯.建筑保温与结构一体化技术运用研究[A].《建筑科技与管理》组委会.2019年12月建筑科技与管理学术交流会论文集[C].《建筑科技与管理》组委会：北京恒盛博雅国际文化交流中心，2019：2.

[2]李丽萍，建筑保温与结构一体化技术应用与研发.内蒙古自治区，兴安盟建筑科技节能监督管理中心，2019-09-18.

[3]王磊.努力推动建筑保温与结构一体化技术健康发展[J].粉煤灰综合利用，2018（03）：83-84.
