打开文本图片集

摘要：现浇发泡复合墙体的全称为现浇泡沫混凝土轻钢龙骨复合墙体，其以轻钢龙骨石板膏为基础不断优化、完善演变而来，将原本的石膏板置换为水泥纤维板、将原本的岩棉置换为现浇泡沫混凝土，经过更换面板和填充物，可以有效提升墙体的耐候性、抗震、保温以及隔音性能。下述内容就现浇发泡复合墙体在施工作业中的优势价值进行阐述。

关键词：现浇发泡复合墙体;施工作业;应用;优势分析

1.技术概括

墙体龙骨、水泥纤维板以及泡沫混凝土芯料是现浇发泡复合墙体中不可缺少的重要材料，其中泡沫混凝土芯料是由细密均匀的气泡结构组成，具备防腐、防渗、防霉变、防回潮的作用，具备建筑围护和保温隔热双重作用的刚性结构，整体性能极强，该类墙体一般出现在工业建筑施工或是民用建筑施工中，作用于墙体填充工程，此外也可以在框架结构建筑的外墙以及保温工程中发挥作用[1]。

2.现浇发泡复合墙体在施工应用中的优势

与以往的砌块墙体相比，现浇发泡混凝土复合墙体的作用优势更为突出，有着更为广阔的应用发展前景，其自身多重优势必然会使其成为行业发展的主流趋势。

2.1整体重量轻

复合墙的核心材料通常是以400-500千克/m³的泡沫混凝土为基础，而内墙和外墙内侧部分选用的壁板一般为厚度、容重在8mm、1200kg/m³的中密度混凝土纤维板，处在外墙外侧的壁板通常使用厚度、容重在10mm、1500kg/m³的高密度混凝土纤维板。混凝土纤维板有效提升了复合墙面的平整度，在室内使用时可以忽略油漆粉刷工作。由轻钢龙骨、双层面板和泡沫塑料芯层构成的100～200 mm的复合墙，其总容重量为484 kg/m²，完全符合轻质墙的国家标准（<900 kg/m³）。

常规的砌块均具有很大的容重，最轻的混凝土掺气块容重也在700～800 kg/m³之间，再加上用于砌筑和粉刷的混凝土灰浆，其总容重通常在1200 kg/m³以上。通过比较可以看出，目前采用的现浇泡沫混凝土复合墙的总容重只占常规砌块墙体总容重的1/3～1/2。

正是因为墙体自身的重量不高，使得建筑物荷载的整体重量大大降低，有效减少了基础以及结构的费用;同样也正是因为这一优势作用，使得建筑物承受的地震作用有效削减，在切实满足我国抗震规范要求的基础上，可以显著减少结构所需资金成本，越是在地震高频发生的区域，其抗震结构的成本节约率也越高。

2.2保温性能强

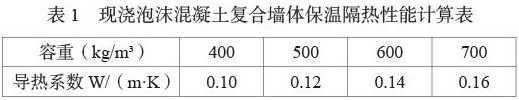

现浇泡沫混凝土的容重越低其导热系数也就越低（详见表1），由此可以得知，其具备极为明显的保温效能。当其容重在400-500kg/m³时，泡沫混凝土复合前提的保温隔热性能指数为0.10-0.12W/（m·K），这一数据仅为黏土砖隔热数据的1/10-1/8.经过科学检测发现，厚度在150mm左右的复合墙体其导热系数K值仅为0.83W/（m·K），保温隔热性能与厚度为600mm的黏土砖墙数据一致，可以有效满足温和地带、夏季炎热冬季寒冷、夏季炎热冬季温暖等地区建筑节能的要求标准;而厚度约在200mm的复合墙体，其导热性能指数为0.63W/（m·K），更适用于寒冷以及严寒地带。在具体施工使用时，应结合当地气候状况适当调整优化现浇泡沫混凝土复合墙体的厚度。

2.3防水、防裂且隔音性能优秀

由于泡沫混凝土中的泡沫塑料结构主要呈封闭状态，其防水效果优于开口式的加气块，而且该类复合墙采用现场注浆灌注成型，无界面、无渗漏、组成材料简单、伸缩比例一致，从而防止了墙体裂缝出现。以往在使用砌块开展墙体砌筑作业时，主要利用水泥砂浆完成砌块之间的连接工作，在经过四季交替、冷热变化之后，会因为二者伸缩比的差异性，造成墙体开裂。

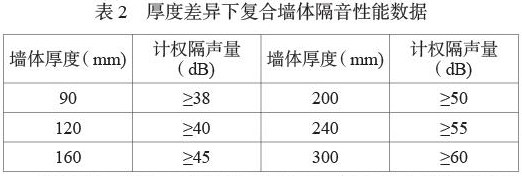

独立封闭结构形成了空气隔离，进而发挥了断桥的作用。以容重数500kg/m³、以泡沫混凝土为芯层的泡沫混凝土复合墙体为例，厚度不同状态下其墙体的隔音性能也各不相同（详见表2）

结合表内数据可以得知，当泡沫混凝土复合墙的厚度在120mm时，便可与我国住宅三级标准的要求相一致;当泡沫混凝土复合墙的厚度达到200mm时，其隔音性能与我国房屋住宅的一级标准相符。

2.4防火性能及耐候性能强

细致分析泡沫混凝土复合墙体的材料可以得知其主要由泡沫混凝土和水泥纤维壁板组成，该类材料均属于无机材料，燃烧性能符合GB8624A级要求。

现浇泡沫混凝土复合墙中运用到的壁板主要是水泥纤维板，其采用木浆纤维、硅酸盐水泥、石英砂等原材料，经过计算机精密混合后，采用万吨水力碾压、蒸汽压紧、保修等工序制成。

混凝土纤维板的标准规格为，长2.4米，1.2米宽度，8-10毫米厚度。采用高密度墙体材料，其吸水性应小于或等于28%，水分含量不得高于0.25%，可重复使用25次以上，完全可以达到国家标准《外墙用非承重纤维增强水泥板》JGIT

396-2012的标准。

2.5抗震抗冲击能力优秀

泡沫混凝土混合墙是在施工场地进行灌注的，整体墙壁（由轻型钢制成）与主体（轻钢龙骨）紧密地连接在一起（既可以用来加固板，也可以用来加固钢筋），墙壁与主体建筑融为一体，具有很好的防震效果。压力学性能实验结果显示，泡沫混凝土的抗压性、弹性模数都很低，但其残余强度较高，存在着一定“塑性”。由于泡沫混凝土核心材料的“塑性”以及轻钢龙骨优良的柔韧特性，使其具有较高的抗震能力。由于传统的砌块式墙体中的每一块砖头很容易出现界面，使得墙体出现了分片，导致整体结构受到损害，在地震时，墙体很可能会破裂掉落，从而对居民生命安全造成损害。

结语：综上所述，泡沫混凝土复合墙体具备操作简便、成型快、施工自动化水平高、成本低廉、能实现连续或分段柔性浇筑等优势，除此之外，借助该项工艺可以有效解决开裂等建筑问题。利用大量工业废料做原料的泡沫混凝土属于保温隔热材料，可以起到变废为宝、环保节能的作用。我国对绿色节能施工的重视提高了新型节能材料的运用范围和频率，通过大力推广泡沫混凝土复合墙体的施工特点以及技术方式，可以显著提升其应用后产生的社会以及经济效益，为我国进一步贯彻落实绿色生态发展起到推动作用。

参考文献

[1]冯俊.外装饰保温板现浇泡沫混凝土复合墙施工技术[J].施工技术，2018，47（21）：132-134+160.

[2]吕燕霞，张邱明.现浇泡沫混凝土墙体施工技术[J].建筑施工，2018，40（08）：1335-1337.
