摘要：如今，随着科技水平不断进步，建筑行业全面进入了数字化、信息化时代，全建筑行业都在推广和应用BIM技术。传统的手工算量已不能满足当下生产力的需要，BIM技术的运用对于有效提高工程造价生产力起着十分重要的作用，已被广泛应用到各类工程建设中，在工程建设全过程中创造着巨大的价值。本文对当下应用BIM技术进行建筑工程计量的现状和应用体会展开讨论。

关键词：工程造价，算量软件，广联达，BIM

引言：

科技进步的价值体现就是解放生产力。在住房城乡建设部印发的《2016～2020年建筑业信息化发展纲要》中明确提到“着力增强BIM、大数据、智能化、移动通讯、云计算、物联网等信息技术集成应用能力”。BIM是一种应用于工程建造管理的数据化工具，通过参数建模整合建筑项目数据信息，将其作为建设项目实施的重要基础来开展建设工作。BIM技术的实施是通过整合建设项目全过程的信息数据，将不同阶段的数据通过更新、插入、提取、共享形成的数字化模型，将以三维、四维以及五维的图形形式进行展示，从而促进建设项目的有效开展。在建筑工程计量工作中BIM技术主要是以三维的形式进行展现。

1、BIM技术在建筑工程计量领域的应用现状

建筑工程计量是建筑工程造价的重要基础。随着建筑行业的快速发展，基于BIM技术的新型算量形式的出现对于有效解决工程造价过程中算量遇到的难题有很好的效果。传统手工算量存在工作强度大，精度普遍不高，计算工序重复冗余，成果文件不便于存储和应用等弊端。算量软件的出现在很大程度上解决了手工算量存在的问题，随着BIM技术的发展与应用，基于BIM技术的算量软件利用统一的BIM模型，不仅解决的了工程量计算本身的难题，还将计算规则、定额、清单、材料价格信息等进行整合，实现算量成果价值应用最大化。通过统一透明的计算规则和可视化的模型体现，将工程量这一重要基础数据应用到项目建设的各个环节中。目前建设单位、设计单位、施工单位等逐渐应用BIM技术和推广BIM技术，市场上针对不同的专业和需求先后出现了Evita、Bentley、广联达、鲁班、算王、斯维尔等算量软件。在BIM 技术推广初期，出现项目建设各阶段分别采用不同的软件进行工程量建模计算的现象，导致工程造价人员出现了大量重复工作，并且不同软件计算结果之间存在着技术误差。时至今日，随着算量软件的普及和BIM技术发展应用，广联达在全国BIM算量软件市场中所占份额最大，被国内建筑行业广泛认可。

2、基于BIM技术建筑工程计量的运用

2.1项目投标阶段的运用

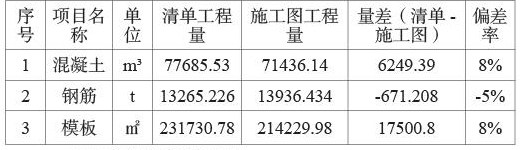

算量软件操作智能，使用方便，可以在短时间内完成BIM建模，在进行投标决策时，为造价人员提供数据支持。为确保投标阶段的时效性，基本上需要各环节保证高速有效的效率的完成工作。BIM技术耗时短、效率高、出量准的优势有效的保障了在这一阶段算量工作的完成。通过快速出量，对招标清单进行校核，发现项目的风险点，调整报价方案。通过BIM三维模型可视化的特点，有效的展示出工程的难点，措施项目的要点，安全文明施工的规划重点等。根据工程的技术难点的考量，调整技术方案，用以达到最优效果。另外，BIM模型现已从投标文件中的加分项，逐渐成为必选项。BIM技术就像把标尺一样，让我们对投标项目的考量由估量变为度量。例如在某站房项目投标阶段，通过计算招标图纸工程量与清单工程量进行对比（见下表）发现，土建工程三大主要工程量指标与招标清单存在偏差。考虑到当时钢材价格呈下降趋势，混凝土价格不断走高，最后决定运用不平衡报价方法进行报价。

2.2项目实施阶段的运用

传统的施工总承包模式下，项目中标后设计深度达到施工图要求，利用BIM算量软件建模计算工程量，不仅可以得到施工图工程量的数据还可以对各构件之间的关系进行检查，通过建模筛查出图纸中的问题，将图纸中的质量隐患消灭在萌芽之中，达到图纸会审的效果。一次建模在整个施工过程中都可以被反复利用，作为“三量”的数据基础。

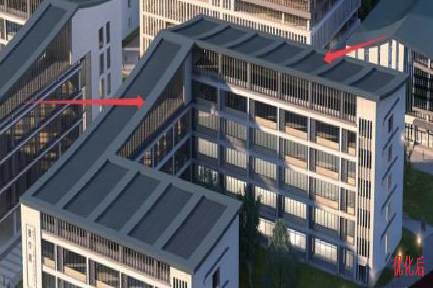

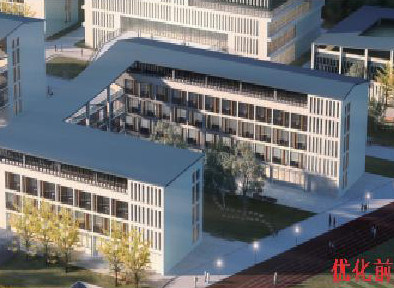

当下国家大力推行EPC项目，由于EPC承包模式的特点，一般项目中标后设计深度达不到施工图要求，这种情况下有BIM技术的加持，以工程量为计算基础预测项目成本，提出优化建议，降低成本，节约资源，提高利润。在深化设计、规避风险方面起着重要的作用。例如某中学教学楼项目，屋顶造型设计了新颖复杂的钢构+铝板造型，通过BIM建模发现，过于复杂的造型平面图纸设计中给到的尺寸参数无法实现设计效果，并且弧形铝板加工成本较高，最终建议在保证尽量不改变整体外观的情况下，将钢构优化为混凝土框架，屋面装饰采用真石漆饰面，檐口采用铝板造型的方案，节约了施工成本降低了施工难度。优化前后效果图对比如下图：

除完成工程量计算外，还可以在BIM三维模型基础上加入时间维度形成4D图像，模拟出项目建造的过程，找出省时省力经济最优的施工方案，选择经济环保的装修做法。结合现场施工环境预判风险，做到对施工过程的提前掌控，提高了施工作业的质量，预判了项目建设的进度，排除了施工过程的安全隐患。另外5D-BIM技术也悄然在许多大型项目上实施开来。5D-BIM不仅仅包括三维模型，还包含了进度、合同、图纸等丰富的成本业务数据，通过BIM技术将工作面管理、形象进度、质量安全跟踪、物资管理、三量对比等一系列精细化管理工作集成一体。根据模拟工程量合理制定施工计划、施工进度、优化施工资源，调高项目效益。

2.3项目结算阶段的应用

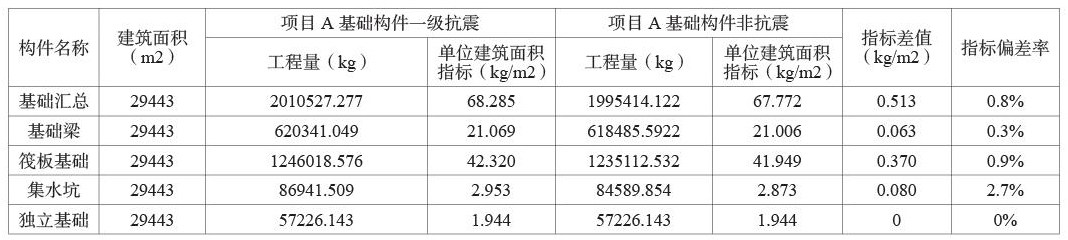

一个建设项目的完成，除了要创造建筑本身的功能价值，还要创造其最大化的经济价值。回归到项目经济效益的本质上，工程量审核是至关重要的一个环节。BIM算量软件现已被建筑行业各界公认为准确可靠的计量工具。现阶段的BIM算量软件运算的基本思路停留在将二维CAD工程图纸数据分段、分层转换导入后，再由人工对数据信息进行编辑、校对，算量软件运用BIM技术将建筑物通过立体三维模型进行体现，最后通过模型计算得到工程量数据。在这个阶段除了熟练掌握软件应用技巧之外，还需要依靠造价人员自身扎实的专业知识作为辅助。软件提供了许多种计算规则及节点设置的选项，这时经验丰富的造价人员通过对图纸的理解并结合实际情况查漏补缺，完善模型直至与实际完成工程无限贴近。特别是复杂节点若无法正确将其在模型中体现，便会出现最终工程量计算偏差，直接影响项目的最终造价。例如软件默认的基础构件为抗震构件，但在16G101图集中明确说明框架结构中钢筋混凝土基础为非抗震构件，这一属性的修改便会对计算结果产生较大的影响，指标偏差具体见下表：

加之云计算技术的加持，在完成工程量计算之后，公开透明的人材机价格信息，从算量到组价的过程大大提速，准确率也得到了很大的提高。在当前大数据时代背景下，工程造价指标情况也能得好很好的验证，减少了很多争议和分歧的发生，提高了运算结果的有效性。

3、基于BIM技术算量运用面临的问题和对策

3.1各专业建模平台不一致

目前基于BIM技术的软件众多，各专业选用的BIM软件存在不兼容的状况。土建专业常用Revit， 机电专业常用Magicad，造价人员常用广联达BIM。单这三种常用的软件由于是不同的开发平台就会出现数据不能互通共享的状况，不能达到一次建模多方使用的理想状态，加大了建模成本，存在重复工作量的情况。其原因是BIM技术尚处于发展推广阶段，没有建立统一的数据标准，阻碍了数据共享传输的水平。制定和出台适合国情的统一标准，将有利于BIM技术的快速推广和应用

3.2 BIM算量成果价值应用不充分

将BIM技术应用到建筑工程计量工作的最终目标是快速准确的得到工程量数据，为项目的经济效益服务。但软件的终极服务对象是造价人员，虽然有了先进技术的加持，造价人员仍不可懈怠提升自身业务水平。运用软件提供给的准确的计算数据为基础，简单的照抄计算机的运算结果不能算的上一名合格造价人员，灵活运用、合理匹配将算量成果价值应用最大化，才是一名合格造价人员必须具备的专业素质。

结束语

综上所述，在BIM技术的应用下，建筑工程的质量与效益能够得到显著的提升。在信息时代的高速发展下，建筑企业应当进一步更新自身的工程管理模式，加强对BIM技术的推广与应用，并不断完善对员工的培训工作，保证其能够具有操作BIM技术的专业素质，让BIM技术能够更为顺利地在建筑工程管理中发挥作用。与BIM项目管理紧密配合，节约劳动力，将成果效益最大化。

参考文献

[1]黄龙成 洪秀君.浅谈BIM技术在工程造价软件中的应用 [J].居业，2019，04

[2]住房城乡建设部.《2016～2020年建筑业信息化发展纲要》.2016
