摘要 ：介绍了宝山通沟污泥处理的工艺流程，给出了电气控制方案，通过通讯与各组成设备连接，保证工艺设备稳定运行，并方便操作与维护。

关键词：通沟污泥;电气控制;通讯中图分类号：TU 文献标识码：A 文章编号：（2020）-08-187

0 前言

通沟污泥作为排水的副产物之一，其产量越来越多，对其采取合理措施进行处置是必要的，也是迫切的。本文介绍了宝山通沟污泥处理工艺，配套设备电气及控制方案，实现对设备控制及操作，并通过通讯连接各各体设备，保证设备正常稳定运行，达到设计目标。

1 工艺设备组成

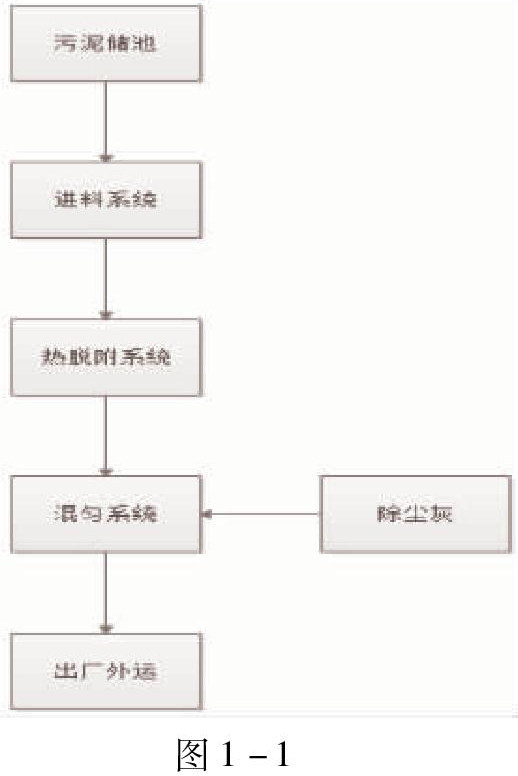

宝山通沟污泥处理采用污泥接收及筛分、压滤脱水、热脱附、混匀的处理工艺。压滤脱水和热脱附废液排至回用水池重复使用，多余废水使用用泵输送至罐车后运送至宝武碳材处理站处理。

2 控制系统构成

机组设两台PLC柜，PLC柜内有一套S7-S1500PLC，含有1块CPU控制模块，部分数字量输入模块、数字量输出模块、模拟量输入模块、温度模块及模拟量输出模块，RS485及PROFINET通讯模块。

系统设2台变频器柜用于现场调速设备，设1台软启动柜用于大功率电机启动，其余恒速电机由马达控制回路启动及控制。

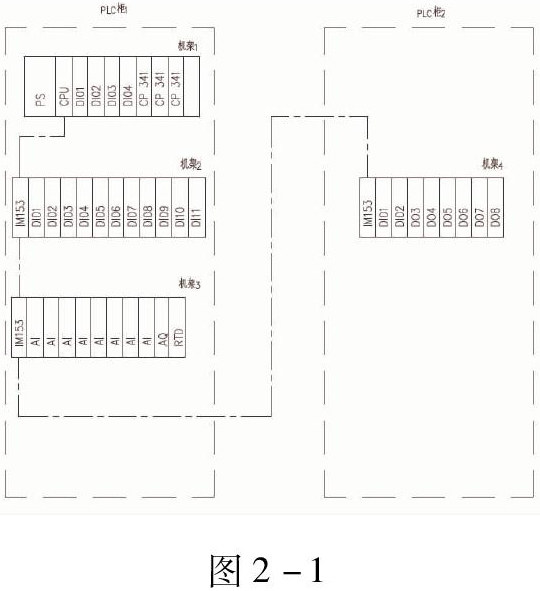

控制系统组态构成如图2-1所示：

3操作画面及功能

3.1概述

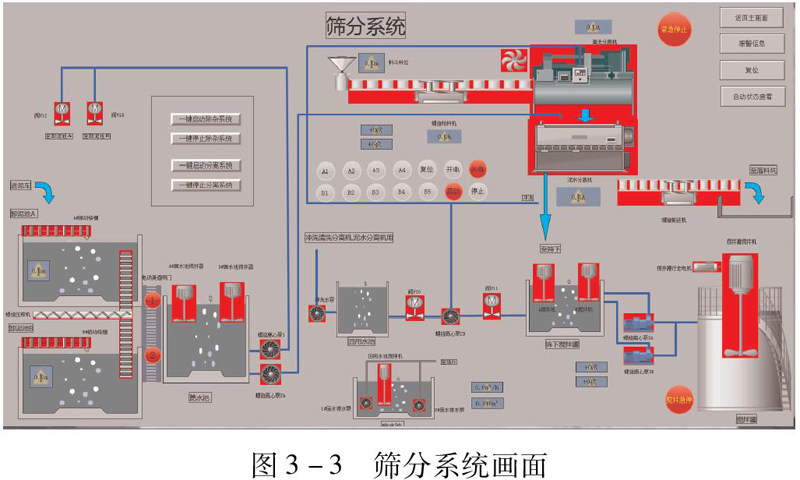

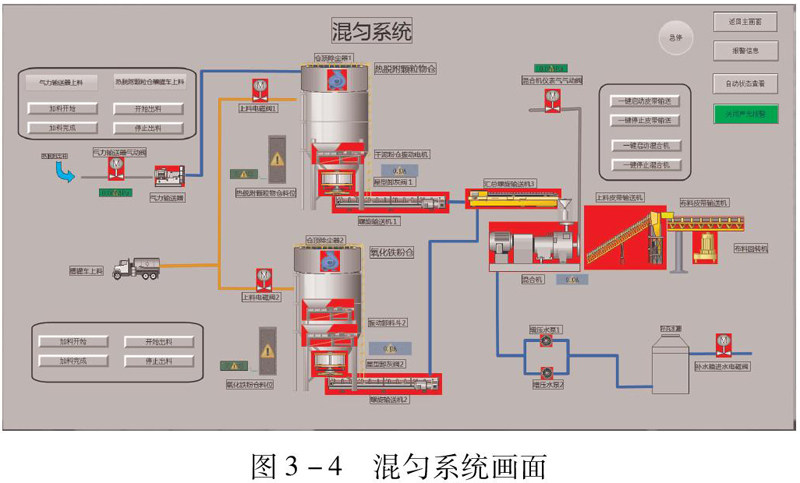

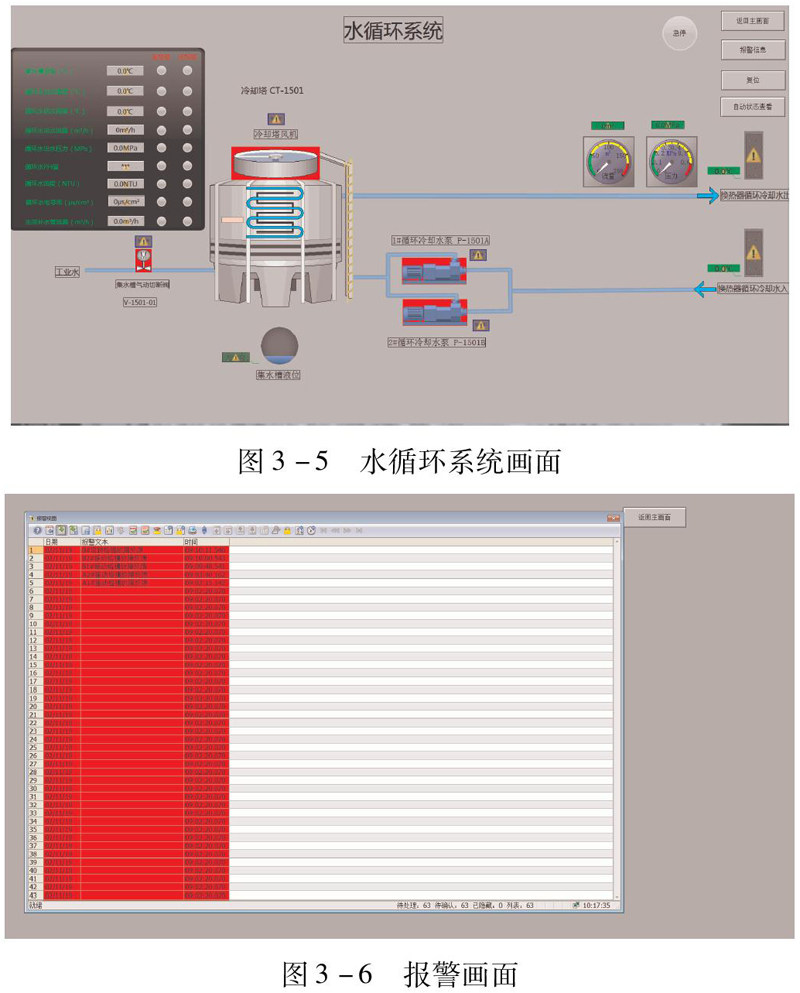

系统设计如下WINCC画面：

3.2画面

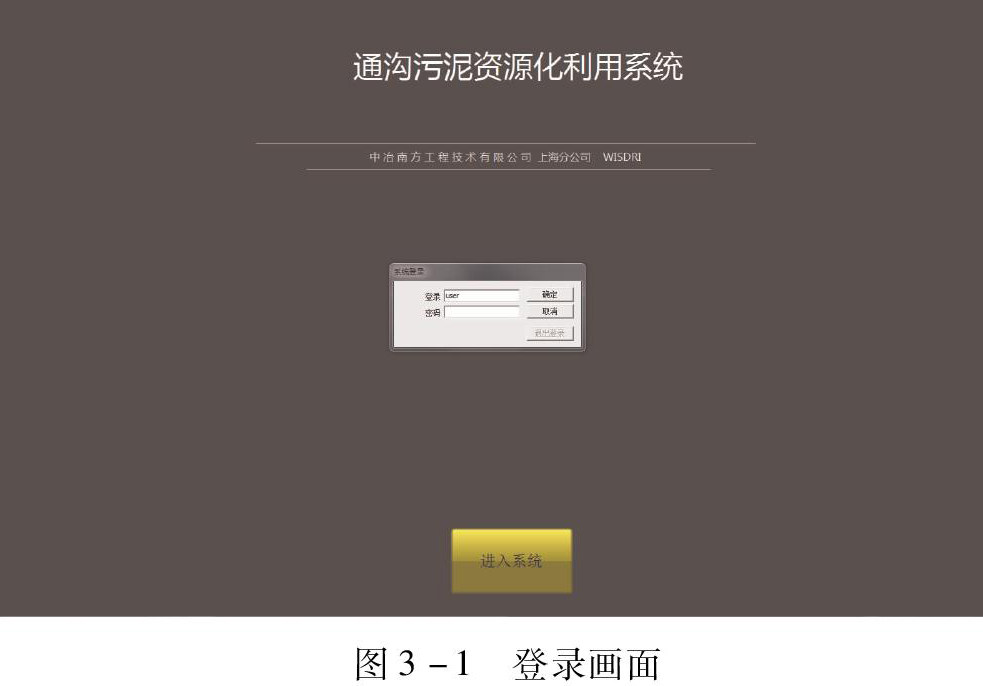

开机登录画面，点击进入系统会提示输入密码，正确输入密码后再次点击进入系统按钮即可进入主画面

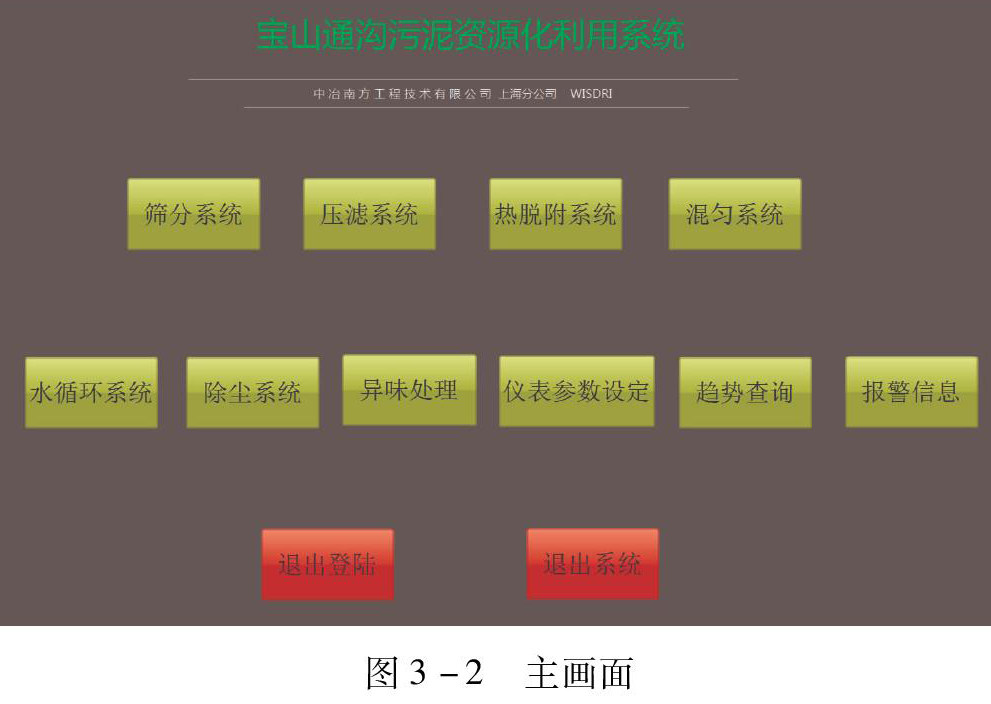

主画面：在主画面通过选择点击各个按钮可进入相应的系统进行操作;

退出登录：点击退出登录按钮将退出登录并返回至登录页面;

退出系统：点击退出系统按钮将停止WINCC运行。

4通讯接口

压滤机与热脱附设备与系统PLC采用通讯处理数据：

系统PLC与热脱附PLC的通讯协议为PN。具体通讯数据见下：

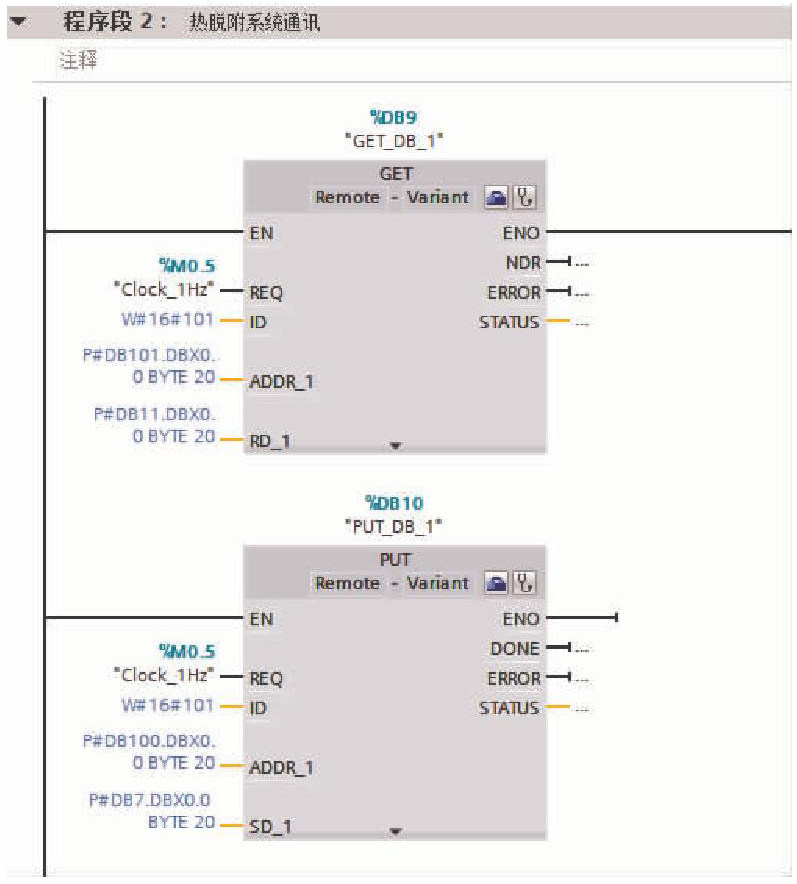

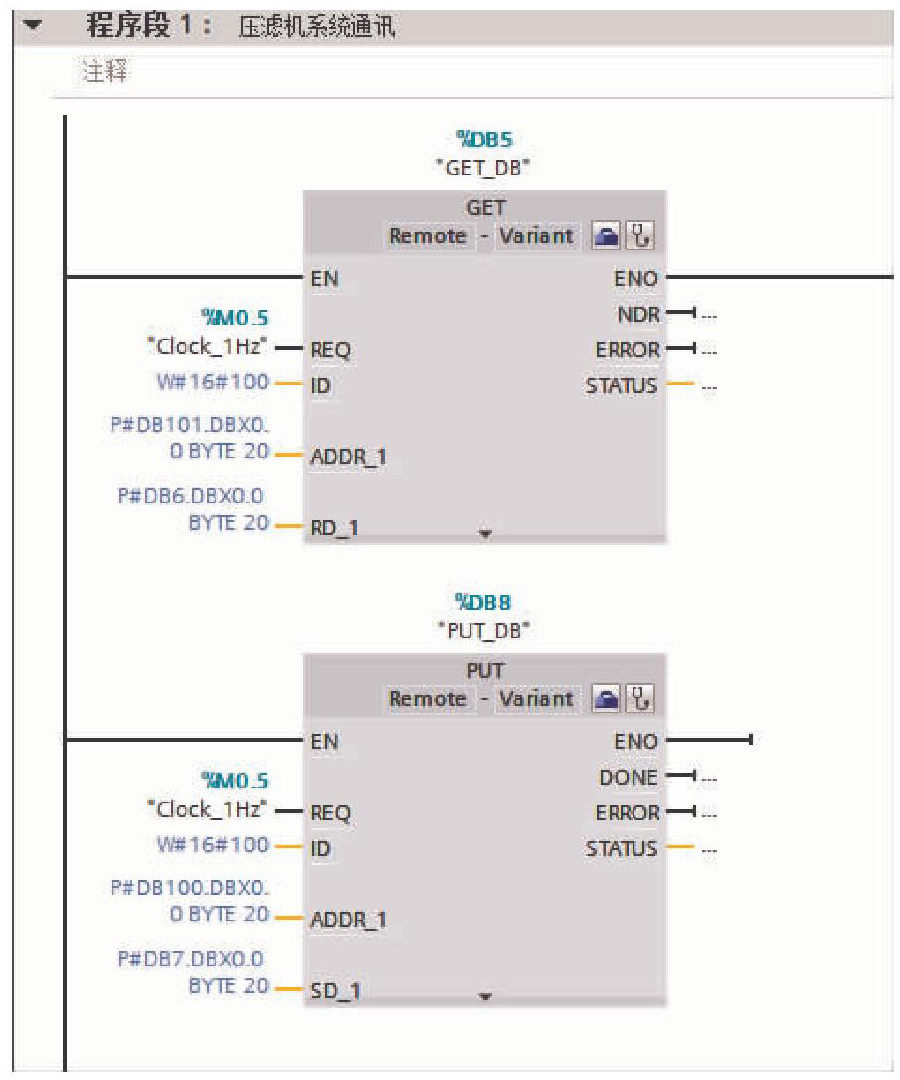

系统PLC与压滤机PLC的通讯协议为PN。具体通讯数据见下：

5.结束语

随着城市化水平的提高，通沟污泥量不断提高，采用集约化处理方案可满足污泥的处理量，本文针对宝山通沟污泥的处理线，配套电气方案，实现污泥的无害化、资源化处置。
