打开文本图片集

摘要：我国房屋建筑修建的复杂性逐渐增加，规模也越来越大，大体积混凝土的应用也逐渐增多，大体积混凝土的裂缝控制显得十分重要，因此，我国大量学者进行了研究。随着我国房屋建筑行业的发展，现有的关于大体积混凝土结构研究的发展一直难以满足工程实际需求，需对大体积混凝土的施工技术展开进一步的研究。基于此，对房屋建筑筏板基础大体积混凝土施工技术进行研究，仅供参考。

关键词：房屋建筑;筏板基础;大体积混凝土;施工技术

引言

为了能够缓解因为城市化进程出现的土地资源利用紧张问题，社会范围内的高层建筑数量增多，高层建筑也成为城市建设的主要建筑类型。筏板基础施工技术是高层建筑施工的中的常用技术，在这一技术的支持下能够提升建筑基础的整体性，调整建筑施工过程中出现的不均匀沉降问题。但是从实际施工情况来看，筏板基础施工技术在使用不恰当的情况下会使得混凝土结构出现裂缝问题，最终对筏板基础产生了不利的影响。

1筏板基础大体积混凝土施工技术的应用原理

从整个工程实际施工情况来看，大体积混凝土在施工过程中会出现因为温度应力引起的施工裂缝。为了防范裂缝的出现在施工的过程中需要采取积极的降温措施。在应用筏板基础大体积混凝土施工技术的时候需要相关人员严格把关原材料、材料综合配比、添加剂的选择和使用，在这个期间还需要对混凝土的温度应力进行精准的计算，将计算结果作为施工温度控制的重要关键。

2房屋建筑大体积混凝土施工技术主要影响因素分析

2.1水泥的热量因素影响

在应用大体积混凝土施工技术时，水泥和水会产生一定的化学反应，要释放较多热量，同样也会使得混凝土结构内部的温度逐渐提升，最高可以达到600℃甚至是更高的温度，而此类大量的温度和热量散发往往集中于大体积混凝土浇筑完成之后的3-5天左右，再加上混凝土浇筑完成之后，其自身的散热水平相对较差，这也使得此类积聚的热量会不断在混凝土内部聚集。当混凝土内外温差达到一定程度时，会产生温度应力，特别是对于大体积混凝土而言，发生温度应力和体积膨胀的情况与混凝土的整体结构呈正比例发展。

2.2原材料配合比

在混凝土调配实验的过程中，使用到的原材料种类很多，不同原材料之间的配比对混凝土的强度、抗压抗拉伸等性能的影响非常大。不同建筑，不同楼层，甚至不同部位对于混凝土的规格要求是不一样的，因此对于混凝土的规格要求是严格的，水泥、砂石，水和外加剂等比例应符合规定要求。

3房屋建筑筏板基础大体积混凝土施工技术

3.1大体积混凝土温度测量

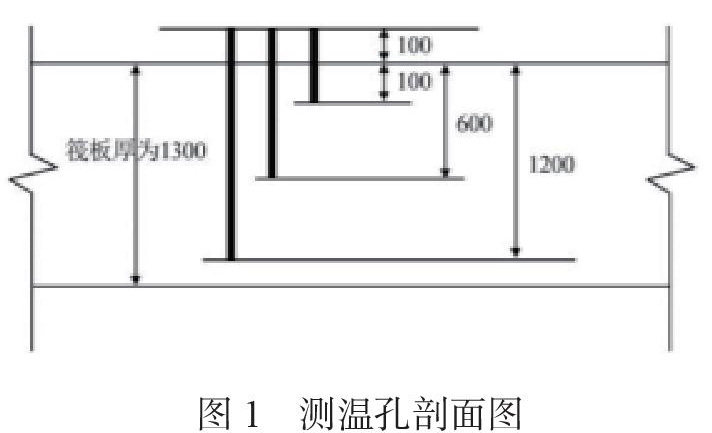

在实际施工时要对混凝土的温度进行测量，测温管采用ф20薄壁钢管，在筏板混凝土浇筑时由专门的施工人员进行测温管的埋设，测温孔的剖面图如图1所示，所有测温孔都进行了序号排列，布置间距为6m，插入了不同深度对温度进行测量。测温采用酒精介质温度计，同时应测大气温度。现场温度测量结果表明，内部与外部的温度之差控制在25℃以内，该浇筑方案及质量控制措施合理可行，具有应用价值。

3.2裂缝的有效控制

由于受内因素、外因素的共同影响，可能会出一些裂缝的情况，施工裂缝的出现会制约整个工程的建设发展，甚至在处理不当的情况下还会引发安全隐患。因此，为了保证整个工程的施工质量，需要施工人员做好大体积混凝土施工裂缝的控制工作，具体可以采取以下几种控制措施：结合工程建设的特点和建设需要，浇筑时选择分层连续法，完成后注意控制摊铺混凝土厚度为500-600mm。临近距离的混凝土层要尽可能的缩短浇筑时间，在一层混凝土初次凝结后，需要快速开始下一层的工作。二是在浇筑时施工人员要根据混凝土表面情况做好清洁工作，减少泌水现象对整个工程施工结构质量的不利的影响。第三，在混凝土浇筑完成之后的12小时内还需要组织专门的人员开展工程养护施工。基于混凝土结构的特点，注意养护时间不可少于十四天，为确保水泥水化的运动，使用蓄水（160毫米左右即可，可达到良好的湿度保持）养护法。

3.3大体积混凝土材料的控制

大体积混凝土材料的控制体现在以下6个方面：①水泥材料最好选取普通硅酸盐水泥，并在其中加入定量的粉煤灰，以减少水泥的用量，降低水化热现象，同时应充分利用混凝土后期的强度变化，并结合设计的基本要求，如将60d龄期的混凝土强度等级设置为C40;②粗骨料粒径为5～31.5 mm，并进行连续级配，含泥量不大于1 %;③细骨料粒径以细度模数为标准，中砂为2.6～2.8 mm，利用0.315 mm的筛孔，其中通过筛孔的数量能达到15 %～30 %，通过0.15 mm的筛孔数量可达到6 %左右，其中含泥量要求小于3 %;④坍落度为（180±20） mm，在满足基本的水泥泵送要求后，要按照相关规范要求，适当降低混凝土的含砂率，进而避免含砂率过大导致的混凝土收缩徐变现象加剧;⑤混凝土水泥用量不小于340kg/m3，避免因混凝土的胶凝材料过少而降低混凝土的密实性;⑥基础底板、地下室顶板及混凝土墙内掺适量优质粉煤灰，当采用粉煤灰混凝土时，其设计强度等级的龄期宜为60d。

3.4大体积混凝土的养护技术

完成大体积混凝土的浇筑和二次浇筑压光处理之后，需要对混凝土容易出现的裂缝问题、温湿度问题等进行合理的控制与规划。前文中提到在进行大体积混凝土浇筑的过程中容易受到水泥的水化热影响以及内外约束条件的影响，而导致混凝土内部结构出现较严重的问题，此类温度的变化也会直接影响大体积混凝土的拉伸强度效果以及凝结情况。因此需要将大体积混凝土的内外温度控制在合理的范围内，以进一步保证大体积混凝土自身的拉伸强度状态。在施工过程中要避免出现受到压力或结构拉力所影响而出现的各类裂缝问题，对此需要对混凝土浇筑施工中温度状况进行有效把握。为了更好地完成降温，可以应用砂石材料提高混凝土的透气效果，满足降温需求;如果选择在夏季时期进行施工，要避免太阳光对混凝土结构的直射，与此同时也可以应用冰水搅拌等多种形式对混凝土进行迅速降温。

结束语

近年来，建筑结构应用后浇带技术以防止现浇钢筋混凝土结构由于自身收缩不均或沉降不均可能产生的有害裂缝。在实际施工中，由于筏形基础厚度较大，浇筑混凝土时产生较大的侧压力，采用传统的单侧、双侧模板支挡方式，工艺烦琐，且拆模后由于操作空间狭小，模板剔除凿毛不到位，支撑用材料无法取出，导致后浇带内夹碴严重，形成较大渗漏隐患，最终导致筏板结构的自防水失效。

参考文献

[1]段道增.筏板基础大体积混凝土施工技术[J].科学技术创新，2020（19）：114-115.

[2]陈祥熙.高层建筑工程中筏板基础大体积混凝土的施工技术探讨[J].四川水泥，2019（01）：286.

[3]项伟.房屋建筑筏板基础大体积混凝土施工技术措施[J].建材与装饰，2017（50）：47-48.
