摘要：本文对消防软管卷盘上的软管喷枪耐水压强度试验夹具进行了改进，较好的解决了试验方法中喷枪如何连接至试验机上进行水压强度试验的问题，从而使原来体型小、难密封的喷枪耐水压强度试验简单易行。

关键词：消防软管卷盘软管喷枪、耐水压强度试验、夹具改进

1  概述

随着各种科技发展以及用电设备等的不断增加，给人们生活以及工作等各个方面均带来了一定的火灾安全隐患。消防产品作为预防火灾发生和火灾现场救援的工具，过硬的质量是火灾预防和救援效率的保证，但如若长期未有进行安全性排查，则势必无法及时排除有问题设备。消防产品是一种安全性产品，它的质量直接关系到火灾发生后能否有效的发生作用，所以消防产品的检验检测就显得十分重要，本文主要针对消防产品之一的消防软管卷盘上喷枪的耐水压试验所使用的夹具展开讨论，通过不断试验总结，改进试验夹具，实现了在整个试验过程中，既能满足检测产品标准的要求，保证密封效果，又能使试验操作过程简单易行。

2  消防软管卷盘喷枪耐水压强度试验试件制作及操作

首先，我们先以消防水枪的密封性能、耐水压强度试验为依据，探讨消防软管卷盘上的喷枪的水压强度试验。

产品标准《消防水枪》GB8181-2005要对水枪密封性能、耐水压强度试验，试验方法如下：（1）试验装置允许工作压力应大于水枪最大工作压力的1.6倍，稳压精度士2%。装置中的压力测量精度不低于1.5级。实验室ZY6502-PC消防接口、消火栓、水枪水压性能试验机经校准确认符合标准要求。（2）关闭水枪的开关，水枪的进水端通过接口与试验装置相连，加压过程中必须先排除枪体内的空气，然后缓慢加压至最大工作压力，保压2 min，检查结果应符合标准5.8要求：枪体及各密封部位不允许渗漏。（3） 打开水枪的开关，水枪的进水端通过接口与试验装置相连，封闭水枪的出水端。加压过程中必须先排除枪体内的空气，然后缓慢加压至最大工作压力，保压2 min，检查结果应符合标准5.8要求：枪体及各密封部位不允许渗漏。（4）水枪状态同 （3），加压过程中必须先排除枪体内的空气，然后缓慢加压至最大工作压力的1.5倍，保压2 min。检查结果应符合5.9要求：水枪不应出现裂纹、断裂或影响正常使用的残余变形。

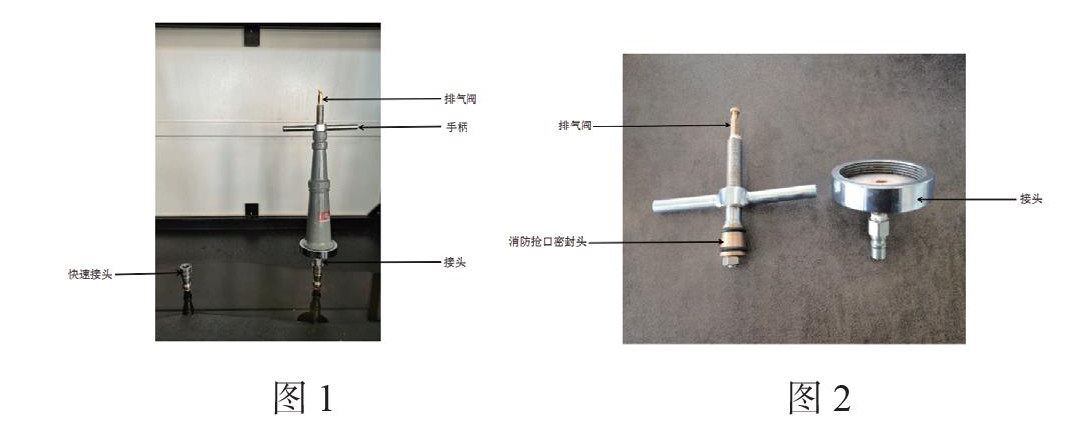

消防水枪密封性能、耐水压强度试验夹具见图1，消防水枪在试验机上连接方式见图2.

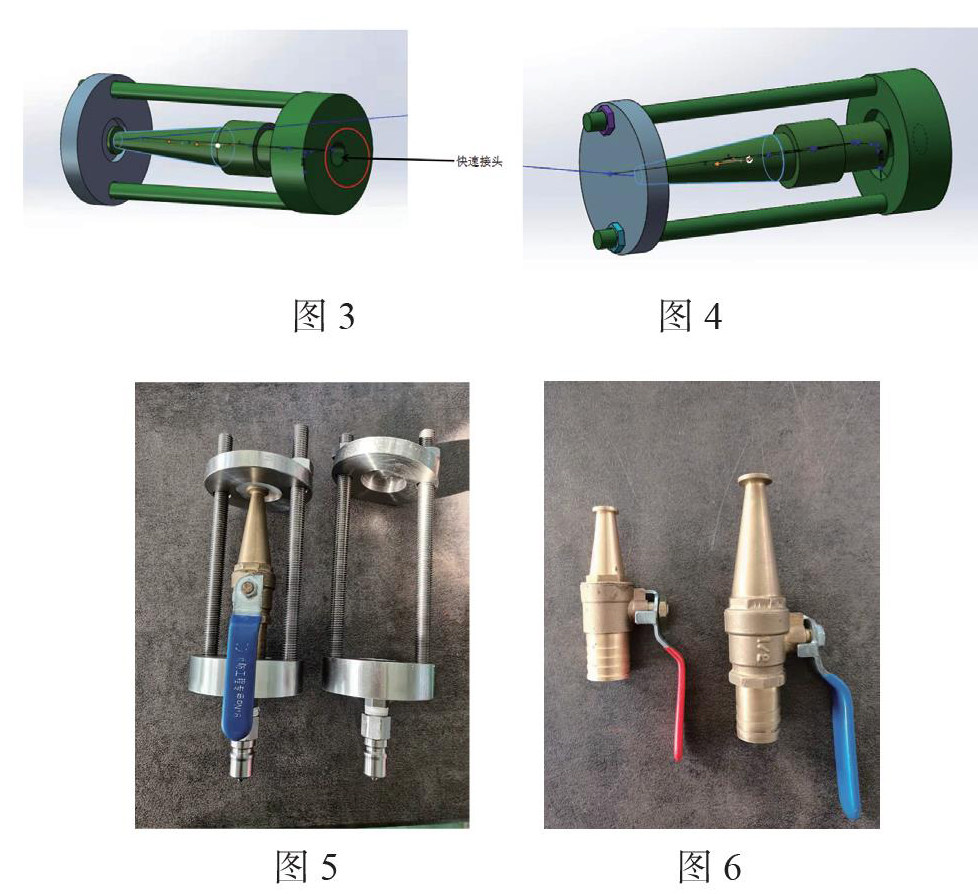

喷枪是消防软管卷盘的组成之一，产品标准《消防软管卷盘》GB15090-2005，对消防软管卷盘上的喷枪性能要求：喷枪在软管卷盘1.5倍额定工作压力下不得产生明显变形或断裂现象。软管上的喷枪如果仍在实验室ZY6502-PC消防接口、消火栓、水枪水压性能试验机进行水压强度试验，就要采用消防水枪的小版试验夹具，但实际情况软管上的喷枪本身体积小，而且与软管连接部分没有螺纹（见图5），采用消防水枪上的小版夹具很难实现密封的效果，无法达到标准规定的试验要求，通过反复试验，我们对消防软管卷盘上的喷枪夹具进行了改进。夹具改进主要是将消防软管卷盘上的喷枪进、出水口用盲板封死（见图3），用两根螺纹丝杠连接两个盲板，出水口端的螺纹丝杠上加装螺丝，用于锁紧盲板和喷枪的连接部位，进水口的盲板中间和边沿分别加工大小不同的两种内螺纹丝口，用于固定螺纹丝杠和连接快速接头（见图4），改加工后的成品及喷枪在夹具上的连接型式见图6，试验过程中喷枪进水口出水口与盲板连接处均加密封垫，保证实验过程中的密封性，夹具还可以根据喷枪型号、长短的不同调整盲板间的间距;喷枪在耐压试验前要进行排气，排气时夹具与喷枪出水口间先留有一丝缝隙，待有水排出时再将夹具拧紧，进行耐压试验。

3   结束语

消防产品是指专门用于火灾预防、灭火救援和火灾防护、避难、逃生的产品，消防设施在安装、检测与维护时，需要对消防设施系统内各组件进行检查。除了外观、标识、结构等常规检查项目外，部分组件还应进行密封性能检测;各消防产品在投入使用前应进行详细的密封性检测，以保障消防产品在危急时刻能够正常发挥作用，从而避免需要使用时出现故障，造成不必要的损失。消防软管卷盘由阀门、输入管路、轮辐、支承架、摇臂、软管及喷枪等部件组成，以水、干粉和泡沫作为灭火剂，能够迅速展开软管并喷射灭火剂的灭火器具。一般安装在消火栓箱内，是新型的室内固定消防装置。适用于扑救A类碳水化合物如纸质、木质和棉麻织物等物质初起的火灾。本文通过对消防软管卷盘上喷枪的耐水压强度试验夹具的改进，不仅克服了喷枪体积小、进水口不带螺纹难密封连接的问题，而且解决了试验过程中密封性差容易漏水的问题，为消防软管卷盘软管喷枪耐水压试验带来了很大的便捷，提高了检测效率的同时，也提高了检测质量。

参考文献

[1]《消防软管卷盘》GB15090-2005。

[2]《消防水枪》GB8181-2005。
