摘要：随着社会经济的发展，建筑技术的进步，为充分利用空间，大跨度、大截面构件的建筑物已经成为建筑结构发展的主要方向，比如地铁车站、停车场、剧院等。在重庆地区的工程建设中，经常会遇到在斜坡区域、漫水区域等复杂地段施工建筑物的情况，传统的支架体系施工困难，质量、安全难以得到保证。经过广泛研究与调查，比选多种施工方法，确定了斜坡区域跨越式支架施工方法。经本工程及其他工程实践总结，具有类似项目良好的推广应用价值。本文对房建斜坡区域高大模板跨越式支架施工技术进行探讨，仅供参考。

关键词：房建斜坡区域;高大模板跨越式支架;施工技术;

一、工程概况：重庆轨道交通环线涂山车辆段工程位于重庆南岸区涂山镇，跨越式支架施工技术应用于该项目停车列检库工程。停车列检库梁、板结构跨度长、截面大、支架搭设高，施工部位层高约20m，支架搭设区域是近期回填形成的高填方斜坡。总建筑面积约3.7万平方米，该工程于2020年10月1日开工，2021年6月30日完工。

二、房建斜坡区域高大模板跨越式支架施工工艺

1、施工特点及原理：

跨越式支架施工技术在框架柱上埋设钢筋，浇筑混凝土牛腿，作为工字钢横梁的受力支座，用分配梁、贝雷片将梁板结构及支架的所有荷载将荷载层层传递，通过牛腿传至框架柱上，最终传递至基础。牛腿施工工艺易于操作，工字钢、贝雷片吊装及安装操作简便，容易掌握，现浇结构施工质量容易保证。这种施工技术适用在地基条件不好、回填高度大、支架高的斜坡区域高支模施工中，取消斜坡区域搭设落地式满堂支架，可以规避因高回填区域地基沉降，引起支架垮塌及模板变形的风险，杜绝安全、质量事故的发生，能够保证现浇混凝土结构的成型效果。运用在斜坡高回填区域的房建工程、市政工程高支模架施工中，可以节约工期，降低成本，确保现浇混凝土结构的实体质量。

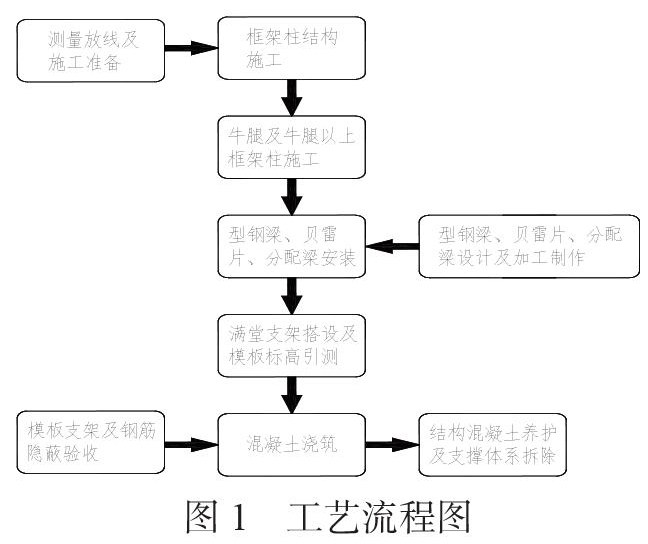

2、工艺流程见下图：

三、施工前的准备

1、轴线测量：根据定位桩点，投放出十字交叉控制线，再由十字交叉控制线测放出每根轴线。投放完后，再用经纬仪在其它控制线上检查所放控制线的准确性。待偏轴控制线经核验准确后，再根据设计图纸，将柱边线和模板检查线放出，检查先一般偏移出柱边300mm用以控制模板边线。

2、标高测量：根据控制水准点，用水准仪引测出板面标高（建筑标高）加0.5m控制点，并将其标注在柱钢筋上，再根据此点用钢尺或水平管引测出牛腿底、牛腿顶、梁底、板底的标高。待铺设完楼板模板、未与梁柱模板固定前，再用水准仪、钢卷尺复核。

3、组织公司和项目的技术骨干对方案进行讨论，确定施工方法，选择切实可行的施工方案，开始方案编制，高支模方案编制完成，进行方案的论证。

4、组织技术人员、施工管理人员认真学习、理解本工程高大模板支撑方案，并对管理人员进行技术交底，强调重点和细节，消除难点及疑点。

5、对施工作业班组做好技术交底及安全交底，详细阐述搭设方法和注意事项，学习有关技术标准及操作规程。

6、对施工过程中存在的重点、难点问题，组织攻关小组，讨论解决措施，总结经验，确保问题不再次发生。

四、房建斜坡区域高大模板跨越式支架施工技术应用

1、型钢梁、贝雷片、分配梁设计

跨越式支架核心构件为工字钢、贝雷片、分配梁，这些构件的设计根据工程结构形式、布置方向、荷载大小、施工设备和材料等条件进行。现浇结构及支撑加固系统的所有荷载通过立杆传递至16#工字钢分配梁上，分配梁通过受力重新分配，将承受的立杆荷载传递至两侧支座处的贝雷片。大跨度贝雷片将作用在其上的集中力在支座处传递到工字钢大横梁上，大横梁将承受的贝雷片作用点处的力，传递到牛腿上，最后通过牛腿传至框架柱。框架柱上浇筑钢筋混凝土牛腿-牛腿上根据计算分区域分别安装560、630工字钢、700型钢-工字钢上安装321贝雷片-贝雷片上方铺设16#工字钢分配梁-分配梁上搭设碗扣架。

2、型钢梁、贝雷片、分配梁安装

在工字钢横梁吊装前，必须对已完成施工的钢筋混凝土牛腿标高、轴线、平整度进行认真核查、验收。工字钢采用专用吊件进行吊装，在混凝土牛腿上进行焊接固定。纵梁采用321型标准贝雷片拼装，单层单排布置，贝雷片在地面进行单组试拼，试拼无误后，将两组贝雷片用花窗拼接成整体，拼接好的贝雷片组件采用塔吊或者吊车吊装至已安装并固定完成的大工字钢上。贝雷片安装完成后，在垂直贝雷片的长度方向安装16#工字钢分配梁，与贝雷片桁架连接采用"U"型卡方式连接和定位，在16#工字钢分配梁上方搭设碗扣式满堂支架。

3、模板支架及钢筋施工技术与隐蔽验收

1）梁模板安装及钢筋隐蔽验收

按方案计算要求的间距整齐铺好木枋，随即铺设底模板，铺设时应先与柱头对接好并钉牢，并用木枋条作立档及立档支撑，用压脚压紧侧模底部，之后吊直侧模，用斜杆顶撑固定。梁钢筋绑扎好后，在封闭模板前进行隐蔽验收。

2）板模安装及钢筋隐蔽验收

（1）在钢管立柱上弹出横钢管标高控制线，并架设48×3.5横钢管，在钢管上直接铺设方木，拉线检查，直至平整。然后铺模板，用长铁钉钉牢，如果楼板宽度不合模板模数时，补板应补在梁、柱边。板缝用胶带纸粘好板模板压住梁侧模板。

（2）绑扎前应清理干净模板上的锯末、碎木头、电线头、管头等杂物。

（3）板面钢筋定位要准确牢固，垫块布置在面筋交叉点下，与板面筋八字扣绑扎，板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下。

（4）板钢筋绑扎完毕，再检查一次预留预埋件及插筋的规格、型号、位置，防止遗漏。

3）当构件跨度大于4米时，跨中处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的1/1000～3/1000，主次梁交接时，应先主梁起拱，后次梁起拱。为了保证梁不出现下沉变形等质量事故。

4、混凝土浇筑施工技术

1）跨越式支架高支模板的混凝土浇筑采用梁、板与柱分开浇筑的方式，即先对柱进行浇筑，柱混凝土完成后在进行梁、板模板、钢筋施工，最后进行梁、板的浇筑。

2）梁板混凝土浇筑时，砼不得堆放过高及过分集中，而且要及时扒开，振动时不得用振动棒撬柱模板或钢筋振动。

3）在浇捣高支模楼面砼过程中要安排专职安全员进行跟班，并在浇捣之前对所有参加浇捣的施工人员作浇捣技术交底和安全交底。

4）在浇筑过程中，跟班木工及施工员随时观察模板体系变形情况，并用水准仪每30分钟观测一次。

5）混凝土浇筑采用臂架泵浇筑，浇筑方向由中间向两侧浇筑。

总结：以上综述，该工程应用了房建斜坡区域高大模板跨越式支架施工技术，有效的解决了斜坡区域、地基不良区域、高回填区域、跨水区域支架搭设的难题，并在实际工程中获得成功应用，取得了较好的社会效益和经济效益。在多个工程上应用表明，该项施工技术确保了施工安全、提高了施工效率、缩短了施工周期、节约了工程成本、社会经济效益显著。
