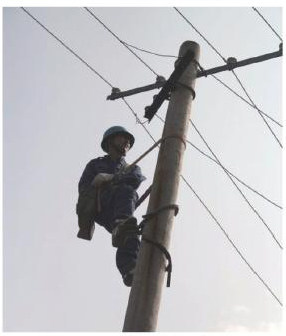

随着电力行业的飞速发展，城市配电网络一般都采用电缆隧道的方式敷设输电电缆，但在不发达的城市配电网络中依然存在大量的水泥线杆，特别是在10kV 等级配网中水泥杆较多，占杆塔总数的 75% 左右。在爬杆时，作业人员双手扶住手扶带，脚踩脚扣向上攀爬。但是当脚扣打滑时，手扶带不易固定在电线杆上，不易拉住操作人员，非常有可能让操作人员坠落或沿电线杆下滑至地面。如下图所示：

针对以上问题有必要研制一种自动型爬杆防坠落装置，解决传统防坠落措施操作繁琐，具有在打滑时有效地使操作人员固定在电线杆上，更好的保护操作人员的安全。

项目研究内容：

装置具有结构简洁、使用便捷、安全性高等特点，其原理及工作过程简述如下：

装置主要由安全带、防坠落机构、收紧机构、扣环等部分组成。在使用时，用挂钩将扣环连接在作业人员腰间安全带上，将装置环绕在电杆上并略微收紧，使防坠落机构的行走轮贴紧线杆，行走轮会随着装置高度位置变化而转动。在人员爬升过程中装置会跟随人员向上移动，在移动过程中收紧机构会将安全带绷紧，使装置可以适应线杆下粗上细的直径变化。

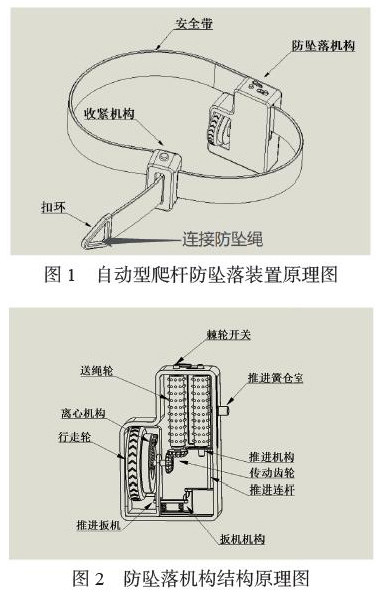

在人员正常上杆或下杆过程中，装置会跟随人员在线杆上移动。推进机构会将从动送绳轮前推，并在就位后由棘轮锁死，使其不能后退。此时由于两个送绳轮已抵紧安全带，行走轮的转动通过齿轮传动机构带动两个送绳轮转动从而将安全带不断送出，实现安全带的迅速绞紧。安全带在绞紧过程中会产生足够大的摩擦力对人员进行迅速减速直至下坠停止，从而实现保护作业人员安全的目的，装置原理图如下：

一、输电线路高空作业防坠器现状

在高压输电线路的高空作业中，安全带主要解决的是攀爬和固定作业时的安全防护问题，但对于攀爬和返程过程中防止坠落等安全防护问题，目前还没有理想有效的解决方案。由于心理等不利因素的影响，更容易造成高空作业人员在登山返程过程中坠落。

目前市场上的防坠器主要存在以下几个问题：舒适性低，操作人员需频繁操作防坠器，攀爬高铁塔时容易造成疲劳，存在安全隐患;1.防坠器应远离人体重心。在发生坠落时，即使夹紧防跌器，瞬时冲击力仍会对操作者身体造成很大的伤害;.设备不灵活，安全性能低。操作工爬升时仍有较大的夹紧力，需要操作工用力拉动。在跌落时，响应缓慢，跌落后往往被锁住;3.设备不够耐用，保护一次就会损坏内部结构;4.价格昂贵，有些进口防坠器价格高达2000元以上。

二、功能介绍及优势

1.送绳轮;2.离心机构;3.行走轮4.推进扳机;5.扳机机构;7.推进连杆;8.传动齿轮;9.推进机构10.推进簧仓室;11.棘轮开关

2.产品优势：1.装配完全后，整个装置为一个整体，作业时只需要打开棘轮开关即可;2.高效性，失重瞬间就可以压住柔性钢丝绳;3.当作业人员攀登是，不会对作业人员进行干扰;4.制造成本不高，价格实惠，每保护一次作业人员，所挽回的损失可以抵扣整个局所购买的防坠器。

工作原理：在攀爬铁塔之前，操作人员需要检查设备及其他防护设备是否松动、开裂、生锈、腐蚀。然后戴上安全帽，再系上安全带。然后松开摆臂1，取出（压丝块、连杆等装置）。在限位槽的作用下，其他零件不能脱落。

 三、自动型爬杆防坠落装置在架空输电线路上应用的重要性

1.安全可靠性

自动型爬杆防坠落装置通常采用镁铝合金制成，强度高，重量轻，便于操作人员移动。防坠装置各部分锁紧，速度快，安全性能高，使操作者在攀爬过程中始终能得到保护，提高了安全性能。本实用新型具有偏心凸轮锁紧机构的防坠落装置，操作简单安全，坠落安全可靠，静断强度≥11760n，动断强度≥5880n，坠落锁定距离≤50mm，与轨道负载相匹配。

2.操作方便

高空作业时，先系好安全带，再用连接绳连接防落装置，使防落装置能随操作者滑动。如果工人有摔倒危险，锁紧机构将立即生效，防摔装置将立即锁在导轨上，从而减少滑动距离，大大降低工人摔倒的危险。当作业人员在塔上作业时，无需额外的辅助设备，就可以更容易地上下滑动，这对作业人员的影响很小。

结束语

现阶段，电力行业高压输电线路高空坠落保护装置的整体开发情况较好。在具体应用的过程中，也有很多防摔装置可供选择。自动型爬杆防坠落装置的使用可以在很大程度上保证工人的人身安全。为了保证工人人身安全，快速修复故障点，电力企业应根据架空输电线路的具体状态，选择合适的跌落保护装置，并根据现场实际情况使用适当的防坠落装置，防止从高处坠落造成人身安全事故。

参考文献

[1]武星军，刘英杰.自动扶梯坠落防护要求与措施探讨[J].中国电梯，2020，31（23）：66-70.

[2]赖跃阳.自动扶梯加装防坠落措施的探讨[J].中国电梯，2019，30（20）：28-33.
