摘要： 本文介绍了左江某河段防洪堤（兼顾管理维护道路）堤线、堤型选择原则、思路，防洪堤与护岸结合的总体设计方案等基本情况。该设计方案融入生态水利的理念，将生态水利与城市发展、人文等相结合的理念贯穿于设计的全过程，体现人与自然的和谐共处。

关键词：防洪堤   生态  护岸设计

1 工程概况

某县城位于广西壮族自治区的西南部，全境处在北回归线以南。近年来，随着县城区的迅速发展，特别是沿左江河段其他防洪堤相继建成，现状城区防洪工程体系不完整，防洪能力不足的问题日显突出，城区防洪要求日益迫切。

根据某县城防洪规划，规划至2030年，县城人口约40.5万人，县城建设用地44.36km2。确定某县城区防洪堤按现状20年一遇洪水标准设计，排涝标准自排按20年一遇最大24小时暴雨洪水标准设计。县城区防洪及防护工程的堤防及护岸级别确定为4级，防洪堤、护岸及其附属建筑物按4级建筑物设计。

堤线位于左江右岸一级阶地前缘，土堤堤基覆盖层上部主要为灰褐色～黄褐色的粘土;中部为灰～灰黄色砂砾石;下伏基岩为灰岩局部夹白云岩，岩石较坚硬，多呈弱风化状，岩溶一般发育。土堤基础置于粘土层上，其各项物理力学参数可满足设计要求。地基基本不存在抗滑稳定、抗渗稳定及抗震稳定等问题，堤基工程地质条件良好。

2 堤线选择

2.1 布置原则

① 应把堤段建设与城市建设发展相同步，新建防洪堤与已建防洪堤相连后，形成封闭的防洪体系，新建防洪堤要达到设计的防洪标准。

② 河堤堤线应与河势流向相适应，并与大洪水的主流线大致平行。[4] 尽量维持原河道天然形态，避免裁弯取直。

③ 新建防洪堤与建设地的天然景观相协调，与当地生态环境相适应。

④ 堤线应力求平顺，各堤段平缓连接，不得采用折线或急弯。[4]

⑤ 堤线布置尽可能少占用耕地、少拆迁房屋的地带。[4]

⑥ 堤防工程应尽可能结合现有地形和地质情况，有条件尽量将堤线适当后靠，避免大挖大填，并预留有足够的河道行洪断面。[4]根据河岸稳定性的具体情况和塌岸宽度预测，外堤脚距岸边预留一定的宽度，以防塌岸对堤身的威胁。

⑦ 在适宜的堤段采用“堤、路、园”相结合的型式，防洪堤轴线布置尽可能与当地建筑、城市交通及城市景观相结合，并与城区发展规划一致。兼顾防汛抢险道路的防洪堤尽可能与城区规划道路相结合，形成临江大道，既能防御洪水，又便于防洪抢险和城区交通;河道断面型式及护岸型式与城市景观相结合，既确保洪水期行洪安全，又改善城市水环境及水景观，达到“亲水、近水、入水”理念

⑧ 护岸应充分考虑水生生态系统与陆域生态系统的有机联系，少用浆砌石或混凝土等阻断水陆连通的硬性材质护岸。维护原河道生物的多样性和食物链网的复杂性，积极为微生物、水生生物、两栖动物创造栖息、繁衍环境，达到景观、生态性、自然和亲水的有机结合。

2.2 堤线布置

根据县城规划、现状地形和地质条件，本防护段岸顶有一条沿江大道，道路外侧规划为生态景观绿地，内侧规划为居民用地、工业用地及商业金融业用地。结合城市规划道路及规划道路外侧区规划为绿化景观带，本防护段堤线沿着规划道路布置。考虑尽量不拆迁已有建筑，堤线结合城市规划道路布置在已有房屋外侧。

3 堤型选择

根据本堤段所在地的堤址地形地质、施工条件、筑堤材料、运用和管理要求、环境景观、工程造价等因素，经过技术经济比较，综合确定。

3.1堤型比选

根据堤线布置，防洪堤轴线布置在河道一级阶地，地形整体平坦、开阔，具备修建各种防洪堤的条件，建设区附近料场天然建筑材料储量丰富，有便利的交通，能满足工程建设需要。故本阶段进行土堤和土石混合堤两种堤型比选。

① 土堤方案

土堤断面采用堤路结合的型式，堤顶设置管理维护道路，顶宽6m，土堤外侧边坡为1：2，内侧边坡为1：1.5。外侧在常水位附近设置亲水平台，两年一遇洪水位以上岸坡基本维持原边坡不变，部分堤线采用平整削缓坡处理，两年一遇洪水位以下采用防冲材料防护，堤脚处设置防冲齿墙。考虑到本防护段部分岸边脚基岩出露，修建埋石混凝土护脚墙比格宾网石笼护脚墙具有更好的稳定性、耐久性和抗冲刷性，而且老口水利枢纽正常回水后防冲齿墙淹没于水下，修建埋石混凝土护脚墙也不会影响城市景观，因此防冲齿墙采用埋石混凝土护脚墙。

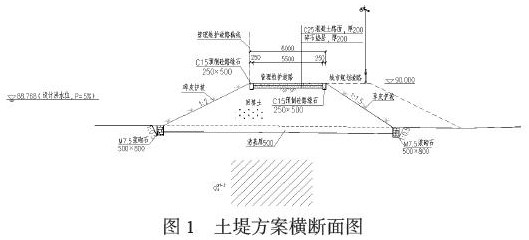

本河段土堤方案横断面图见图1。

② 土石混合堤方案

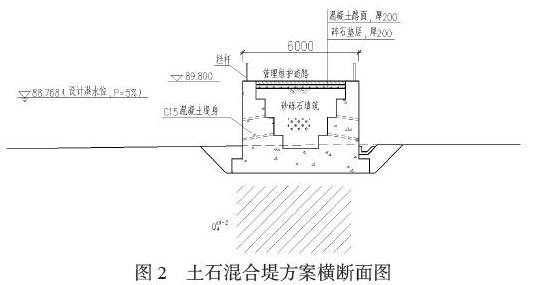

土石混合堤堤身两侧采用混凝土重力式挡墙，挡墙混凝土强度等级为C15，墙身与底板连为一整体，中间采用砂砾石回填，墙顶设置管理维护道路，宽6m。为减少挡墙荷载对原河道边坡的不利影响，挡墙布置距离河道边坡边缘20m 以上。管理维护道路外侧岸坡防护选择同土堤方案。本河段土石混合堤方案横断面见图2。

根据两个方案技术经济比选，土堤方案每延米投资约7000元，土石混合堤每延米投资约12000元，故土堤方案投资较省。

根据横断面布置知，土堤方案断面结构简单，可直接利用当地材料，施工方便简单，对当地环境影响较小。土石混凝土堤方案堤身断面虽小，且占用土地和征地拆迁费用较少，但本方案建筑工程投资大，对场地基础地质条件要求较高，基础处理问题较为复杂，适应基础变形条件较差，作为硬性结构与当地生态环境不协调。本河段防洪堤采用投资较省、施工简单，与周边环境协调性较好的土堤断面型式。

（2） 护岸结构型式选择

为了使防洪堤临河测的护岸结构与当地景观和生态环境相协调，护岸型式拟采用复式断面结构，根据护岸现场地形条件，拟在中部设置马道（兼顾亲水平台），非汛期时可作为一条河岸景观带，[2]马道（亲水平台）以上岸坡采用平整削缓坡并植草皮处理，马道（亲水平台）以下采用防冲材料防护，堤脚处设置防冲齿墙。

护岸型式选取比较两种方案：

1化护岸结构：以干砌块石、浆砌块石、浆砌六角预制块，该方案为传统水利工程常用护岸结构。

2 生态护坡：以生态格网固滨笼为代表的生态护岸措施。固滨笼内部装填块石或者卵石铺贴在岸坡上，并在表面覆土和播散草种，生态护岸能与自然景观结合，保护环境。

生态护岸为为柔性结构，均有适应岸坡不均匀变形、整体结构有延展性、简便易装、施工方便和利用当地材料、经济适用等特点。[1]

以混凝土和浆砌石护岸为硬质护岸型式，适应局部变形的能力较差。而且用一层坚硬的护坡结构隔绝了生物和微生物与大地的接触，使河道中的生物和微生物失去了赖以生存的环境，破坏了河流生态系统的整体平衡，[3]同时渠化了河道，会影响城市生态景观。

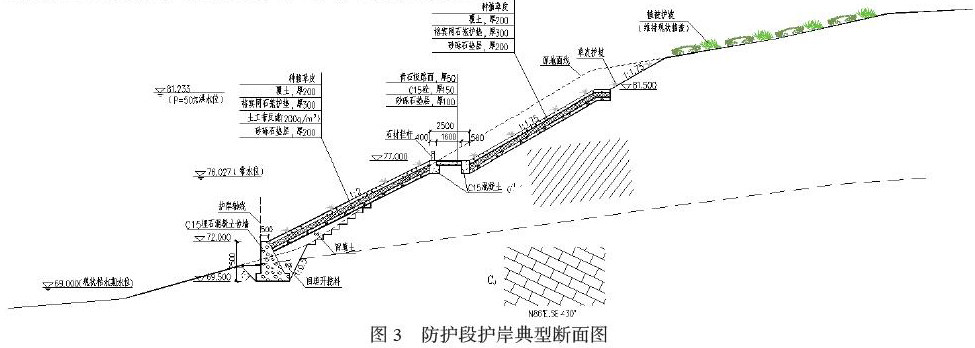

经综合考虑，防护段护脚墙以上护岸型式推荐采用生态护岸方案。在正常回水位附近设计亲水平台，两年一遇洪水位以下至护脚墙之间的岸坡采用格宾网石笼防护，护脚墙设置在现状水位69～71m高程附近;两年一遇洪水位以上开挖岸坡采用草皮护坡，维持原边坡的岸坡采用植物护坡。护岸典型断面图见图3。

4总体设计方案

结合城区规划成果和现状地形条件，工程建成后，将与已建的防洪堤和公路等形成相对封闭的保护区。形成封闭的防洪体系，防护段主要任务为防洪、排涝、护岸、生态环境及文化景观建设。治理工程措施包括1870m长防洪堤、2175m长护岸、3座穿堤涵管以及结合防洪堤、护岸工程同时进行的生态环境、文化景观建设工程措施，如植被绿化、亲水平台、下河阶梯等。

5 结语

通过本工程的设计，防洪土堤能较好地与市政道路相结合，根据现场地形条件可以在护岸亲水平台上布置景观带和江滨公园等，这些可作为居民休闲娱乐场所，从而使防洪堤、生态护岸与周边的环境融为一体，同时通过修建防护堤和护岸满足了防洪度汛、改善生态环境和保持生态平衡的要求。充分体现了生态水利的设计理念。

参考文献

[1] 王骏。城市河道整治中的生态护坡结构探讨[J]。中国西部科技，2011，（01） 。

[2]刘尊年，生态护坡及其在城市河道整治中的应用[J]。基层建设，2018第三期。

[3]崔广柏，嵇晓燕，河流健康修复方法综述[J]，三峡大学学报（自然科学版），2008，30（1）：38-43。

[4]《堤防工程设计规范》（GB50286-2013）。

作者：陈伟鹏（1982-），男，广西博白人，广西博白县温罗水库管理中心助理工程师，大专学历，主要从事水利水电工程管理工作。
