摘要：梁柱设计是建筑结构的关键环节，一旦发生地震、台风等重大灾害，最易受损的位置便是梁柱交接处。为此，建筑结构设计单位应详细分析建筑要求，明确建筑结构设计的要点，选用适合的方式实现梁柱交接处的合理设计，从而降低自然灾害发生时梁柱交接处受损的几率。基于此，文章将对钢结构梁柱节点连接的方法进行阐述，并分析梁柱节点交接处理中应注意的问题，而后结合工程实例对建筑结构设计中梁柱交接处理方法的实践应用展开探讨，通过对原设计不合理处进行分析，提出可行性的梁柱交接处理方案，进而探讨了梁柱交接处理后的效果。

关键词：建筑结构设计;梁柱节点;交接处理

经济增速发展的当今时代，高层建筑与超高层建筑建设量大增，因而建筑结构设计要求不断提升，为保障建筑质量、延长建筑使用寿命，必然要从结构设计方面进行严格把控，通过设计优化确保建筑功能的有效发挥。目前，建筑工程施工中框架结构应用较多，此种结构具备良好的稳定性，且结构更为坚固。由于框架结构存在多个梁柱交接点，梁柱间存在一定的轴力，会因此增加建筑受力状况的复杂性，为此需要从结构设计工作入手，预测节点交接中存在的问题，并选用适合的交接方法进行优化处理。

1.钢结构梁柱节点的连接方法

1.1高强度螺栓连接

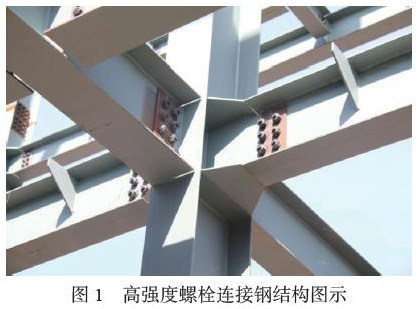

高强度螺栓是一种连接操作便捷、加固容易、维护便利的连接方式，目前在建筑结构梁柱节点连接中应用率较高。为保障建筑稳定性，防止因地震、台风等自然灾害导致建筑倒塌事故，通常在建筑梁柱节点连接时采用稳固性良好的钢结构连接方式，而高强柱螺栓的应用，除了承载压力之外，也可承载因地震等自然灾害导致的反复性压力，因此在具体应用中应选用承压能力较强的摩擦型螺栓。以高强度螺栓连接的钢结构示意图见图1所示：

1.2全焊型连接

为防止钢结构焊接时因冷脆现象导致焊接处变形或崩裂应采用全焊型连接方式，此种连接方法滞回性更高、变形塑性更强。焊接过程中，需要选用厚度适宜的节点板，以便对自然灾害所产生的外力能量进行抵消，若节点板厚度过小，受力能力不佳，会导致梁柱连接处出现变形问题。而厚度过大则会出现材料成本浪费的问题。焊接过程中要做好焊接流程把控，强化焊接质量，需对梁柱盖板、节点等处进行焊接质量复核，以此确保梁柱结构有效连接。若柱翼缘、焊缝引弧板等处存在残留，可在柱焊接时同步进行，从而确保二者之间不留缝隙，以免因未焊透而破坏房屋梁柱受力结构。

1.3混合连接

摩擦高强度螺栓及焊接两种方式混合应用时，要确保焊缝破坏强度高于高强螺栓，要保持良好的抗滑强度，极限比值应控制在3以内。应结合板件厚度、焊接反变形能力确定施工顺序。通常应先设置高强度螺栓后焊接，需要作好高强度螺栓强度计算，以便强化焊接效果。可根据板件间连接紧密度情况选用大直径螺栓加固处理。静力荷载状态下，侧焊缝及摩擦型高强度螺栓作用可协同展现，动荷载作用下，应在先栓后焊基础上，将温度因素纳入设计考量，防止温度条件对高强度螺栓拉力产生影响。此外，混合型加接方式应用时，还需对这两种不同连接方式间的承载差异性进行分析，从而通过方式优化尽可能提升梁柱结构的承载能力。

2.建筑结构设计中梁柱交接处理应注意的问题

2.1科学设置节点处配筋

利用钢筋作为节点的支撑是提升建筑坚固性的有效方法，因此可将梁柱节点设计成钢筋结构，而钢筋设置、节点锚固、节点施工整个过程中，钢筋设计是否合理均是重要影响因素。在建筑强度形成的过程中，要注意箍筋使用方式，从而通过建筑强度增强降低建筑的剪力作用。为增强对混凝土的约束力，强化建筑抗剪能力，设计人员需要在梁柱设计时尽可能缩小箍筋间距，进而增强建筑结构的抗震性。设计人员需要基于原有设计提高钢筋密度，尤其要加强重点部位的钢筋布设量。然而通常设计人员主要关注梁柱末端处的钢筋密度，节点位置处加密常被忽略。由于梁柱节点复杂性较强，为柱钢筋、横梁钢筋以及纵梁三种钢筋的结合，一旦钢筋密度发生变化，箍筋位置将会发生改变。为此，设计人员应在设计图中清晰标准梁柱结构箍筋数量，要求其数量要比柱端加密地区数量更多，且要求施工人员严格按照设计要求设置加密钢筋位置及数量，通过节点处加密钢筋的合理配置增强梁柱结构的稳定性。

2.2选用适合的混凝土等级

建筑工程施工中，通常会在建筑承载能力达到要求的情况下尽可能减少建筑成本损耗，通常设计过程中需对建筑不同结构选用等级不一的混凝土。然而设计时会出现梁柱交接处混凝土选用不当的问题。梁柱施工时，梁底部需要事先设置施工缝，缝宽应为2.5mm左右，并且可同步完成梁板及节点的施工。但为简化施工过程中，施工人员常利用相同等级混凝土进行浇筑施工，如此会导致梁柱抗挫折性下降，会增强节点位置被破坏的可能性。为此，施工过程中应严格按照施工要求选用混凝土等级，应确保建筑结构的整体质量得到保证。应确保节点位置处与柱浇筑时应用相同等级的混凝土，并且不可在梁柱交接位置处设置垂直施工缝，以免导致建筑结构安全性降低。混凝土浇筑过程中，需要对梁板位置加以固定，以梁柱接头外围作为固定位置。应先浇筑梁柱节点处，而后再进行梁板浇筑。并且应针对性选用不同等级的混凝土，不可因节约施工成本而为建筑质量带来隐患。

2.3控制好节点箍筋形状及加密度

钢筋施工是建筑结构的重要环节，然而以往建筑工程施工中，施工人员可能会出现未遵循设计要求设置箍筋的问题，如此会对梁柱结构的坚固性产生影响。为防止此问题出现，应按照设计要求将梁柱节点处的箍筋设置为笼形，之后再以此笼形箍筋为基础进行纵向钢筋的进一步加固。此外，还需要做好钢筋绑扎处理，应于钢筋绑扎稳固之后再向柱中放置梁钢筋。箍筋制作过程中，应结合梁柱高度计算箍筋加密度，应综合分析各方面因素，从而确保箍筋加密设置的合理性。浇筑梁柱节点时，需要做好中间缝隙的处理，应于节点模板安装之前完成缝隙处理，从而确保施工作业面的整洁度。同时，应于浇筑之间先在作业面上浇筑一层水泥，以之作为新旧界面的衔接层，浇筑过程中也需要严格按照施工要求及设计标准进行，进而保证浇筑施工质量。

3.建筑结构设计中梁柱交接处理的实例分析

某建筑工程共七层（包含地下一层），属于9度设防的钢骨混凝土柱-钢框架梁-防屈曲支撑结构，建筑高度为38.8m，以变厚度筏板作为基础形式。型钢柱与梁节点施工中，若按原设计图施工难度较高，因而需要在不改变设计意图的前提下优化梁柱节点，进而使施工难度得到降低，并强化建筑的抗震性能。

3.1原设计中梁柱交接的不合理之处分析

此建筑原设计图中，翼缘板宽度为30cm，需要在翼缘板上以开孔方式穿越四列钢筋，导致翼缘板同一平面尺寸减少35%以上，而翼缘板属于钢骨柱的重要变矩承受结构，尺寸的缩减意味着翼缘板抗弯性能会有所降低，会导致建筑结构稳定性下降。同时，此建筑腹板宽度为60cm，腹板之上需要穿越两列钢筋，如此会使之同一平面内尺寸被占用25%，为此，会导致腹板的抗剪性能降低。同时，原有设计时未将钢筋排布密度纳入考量，致使梁柱节点处钢筋穿越密度过大。施工时，因钢筋密度大会影响此位置处的振捣作业，钢骨柱翼缘板会对外侧混凝土流入产生影响，因振捣棒无法从高密度钢筋处插入，会导致混凝土内部出现空洞现象。此外，钢筋绑扎时，翼缘板及腹板所穿越的钢筋会交汇于柱中心处，会因交错密度过大而增大钢筋绑扎难度。

3.2梁柱交接的优化方案

本工程节点交接优化处理时，首先要调整梁柱参数，选用连续梁，且梁支座处需利用直径统一的钢筋进行设置，以使中心区内钢筋弯头数量尽可能降低。同时多条梁在一个柱处交汇时，需尽可能增大柱截面或增强柱帽，以增强钢筋设置的合理性，降低钢筋密度，增强箍筋绑扎及混凝土浇筑振捣的便利性。梁端弯矩幅度要合理调节，适当降低负弯矩，以减少节点处梁顶面的配筋量。此外，还要做好节点处的箍筋处理，以笼形设置节点处箍筋，利用纵向钢筋套住此灯笼框，在钢筋绑扎完成且焊接牢固后将之放入梁中，并设置好梁的底筋及箍筋。此外，应对梁柱交接处进行合理的箍筋加密处理，根据梁柱高度计算箍筋长度，以实现与柱相交横纵梁高度的统一。

3.3梁柱节点优化实施及效果分析

节点优化处理后，钢柱上不再有钢筋穿过，只有腹板处有两列钢筋穿过，型钢的结构不会被破坏，且翼缘板上直螺纹套筒与穿越的两列钢筋相连接，设置成为加腋梁形式。此种结构不仅可使节点核心区的承载力、刚度均有所增强，也可增大剪力传递范围，可使抗剪混凝土体积增大，利于提升节点核心区的抗震性能。同时加腋梁设置后，翼缘板处仅有两列钢筋穿过，并焊接了直螺纹套筒，可防止翼缘板力学性能下降，可减少其受损几率，也可使梁柱间的连动性进一步增强。节点优化之后，腹板处钢筋与型钢柱无接触，是弯曲后穿过型钢柱两侧，不会损伤型钢柱，且可使梁柱节点处抗剪混凝土面积有所增大，可使梁柱结构抗压、抗震能力进一步提升。并且型钢柱中心处钢筋数量有所减少，更便于混凝土振捣，且可提高此处的混凝土浇筑质量。此外，节点处梁截面积调整后，可实现更加均匀的钢筋分布，钢筋绑扎难度也更低，并且操作更加便利，人工工作量会有所减少，因而施工更为高效。

结语：由于建筑梁柱是关乎建筑整体结构安全性的重要结构，特别是梁柱连接节点，更需要做到合理的设计与严格的施工。建筑梁柱属于建筑的核心所在，若设计不合理，可能会导致建筑结构出现失稳现象。为此，梁柱设计时，需要科学设置节点处配筋、选用适合的混凝土等级、控制好节点箍筋形状及加密度，并且要求施工人员严格按照施工顺序规范施工，明确具体的设计要求，从而通过合理设计实现节点交接处的科学处理，以此提高建筑结构的稳定性。

参考文献

[1]李烨.建筑结构设计中梁柱的交接处理方法[J].科学与财富，2020 （8）：318.

[2]尹昱.混凝土结构设计中梁柱节点处理方式[J].城市建设理论研究：电子版，2012 （30）：1-5.

[3]夏利军.论房屋结构中设计和施工的梁柱交接处理技术[J].中外建筑，2017（7）：2.

[4]薛剑.建筑结构设计中梁柱的交接处理方法分析[J].住宅与房地产，2018，496（11）：149.
