摘要：随着社会不断发展，极大促进经济和科学技术的发展，为我国电力产业的发展带来全新发展契机。为了促进电力产业可持续的发展，需要做好电网敷设工作。电网敷设安全性，是保证电网安全运作基础，因此，在电力工程中，为了做好电缆敷设工作，需要建立合理化敷设目标，明确敷设方法，做好质量管理工作，确保电缆敷设有序开展。本文主要就电力工程中电力电缆的敷设进行分析和研究。

关键词：电力工程 电力电缆 敷设

引言：随着我国城市化不断发展，在城市化建设中，电力电缆发挥的作用越来越大，渐渐在电缆中发挥着不可替代作用，因此在电缆敷设环节，需要站在全面角度分析和研究，利用科学合理化技术，确保电网运行安全性。

一、敷设形式和需要注意问题

我国电力工程中电缆敷设方法具有多样化特点，其主要涵盖以下几种：排管形式敷设方法、直埋形式敷设方法、明沟敷设方法、混合敷设方法等等。为了保证不同形式电缆敷设方法科学运用，在实际敷设环节需要做好要点工作，关注细节问题和电缆敷设工作。电缆开展挖掘工作时，确保挖掘深度小于0.8米，控制好和周围装置与设备距离，树立安全施工目标，检查沟底环境，对沟底进行清理和加固，检测电缆安全性，如果存在破损，及时处理和更换，确保电缆应用性。1.直接形式电缆敷设方法需要注意问题。在电缆开展挖掘工作时，确保挖掘深度小于0.8米。敷设前期，做好安全检测工作，站在整体角度检查沟底环境，对沟底清理和加固，确保沟底满足敷设要求。电缆表面距地面的距离不应小于0.7米，穿越农田时不应小于1米。与此同时，在电缆上表面和下表面位置，增加一个厚度为10厘米的细沙，增加一个混凝土材料盖板，把其架在电缆上敷设，对电缆开展保护工作，延伸电缆应用期限，降低电缆损坏度。直埋方法开展电缆敷设工作，对电缆具有明确要求，必须要利用铠装类型电缆，实际敷设时，控制好和周围装置与设备距离。例如：需要把热力管沟位置和电缆位置控制在宽两米上下。电缆和树木景物距离控制在一米以上。其次，做好细节工作，不要利用平行形式，把电缆在管路上下位置敷设。其次，地面上架设电缆转角位置和建筑物位置，为后续施工奠定坚实基础，但是需要明确的是，这一形式仅仅在直接形式电缆敷设中具有实际应用性。2.排管与桥架辐射需要注意问题。（1）在排管敷设环节，预先处理好电缆，在实际应用前期，利用铅丝把电缆移至石棉水泥管中（移至塑料管、混凝土管和陶土管中），然后再将这些不同材料管在地下进行敷设。在进行穿管作业时注意，不要对电缆表面带来破坏，在必要时可以利用滑轮来对电缆进行引导。在两个管道关联时，可以利用水泥开展密封工作。（2）电缆桥架敷设，其是全新的电缆敷设方法，具有创新性和时代性特点。桥架敷设方法具有自身优点，其抗侵蚀能力强，结构简单，安装简单灵活。但是辩证来说，其在我国应用时间较短，经验不足，技术有待提升，发展空间较大。3.直埋电缆应选用铠装线，电缆沟距地面70cm，开挖深度约80cm。同时对电缆敷设沟进行夯实，用筛细砂和混凝土密实密封。电缆敷设规则要求保证电缆与建筑物外墙之间的安全距离，通常大于60cm;电缆与露天排水沟之间应保证安全距离大于100cm;电缆与人力管理之间的安全距离应大于200cm在电缆敷设过程中，应注意在安装前应进行材料检验，从外观判断和实际检测了解电缆状态。只有在没有质量问题、潮湿和保温问题的情况下才可以投入使用。安装时应考虑安装环境，敷设方法的选择应结合外界温度和干扰因素，确保电缆稳定运行。安装电缆时，连接相应置于混凝土上方，接地部分应安全可靠。总之，工作人员应具备专业素质和应用能力，掌握施工环境的具体情况，确保电缆敷设的安全稳定。4.注意电力电缆机械损伤这种力学问题通常发生在电缆敷设过程中的墙角处。电缆敷设过程中，因过度弯曲造成电缆机械损坏，施工过程中因交叉管套处理不当也会造成电缆损坏;本工程在施工、安装、运行过程中，由于过载运行、强外力或短路等原因，会直接造成电力电缆的机械损伤;寒冷的冬季天气、地面沉降和滑坡也会造成电缆保护层的损坏或断裂。5.电缆敷设过热或过压，绝缘电缆中杂质造成的电缆缺陷，会导致电缆因长期过载、长期热辐射而发生损坏。为了避免此类故障的发生，电缆在制作过程中必须严格控制。为了保证电缆的质量，在购买电缆时应首先选择市场信誉高的厂家。电缆层中也会出现绝缘层的泄漏和老化。但是，由于经常维护电缆，且绝缘层老化时间较长，这类故障在各种故障中属于概率低的问题。

二、一种电缆敷设辅助装置的研制设计结构：

在电力线路施工中铺设电缆线是一项重要的工程项目，在电缆铺设过程中，一些动力电缆、控制电缆的铺设多使用支撑架将电缆盘支撑，使其离开地面，以便使电缆盘可以自由转动。目前普遍使用的支撑架结构简单，存在稳定性差、支撑旋转不够均匀、电缆上架困难、旋转阻力大等问题，不能满足快速铺设的要求。

上述问题给电缆铺设施工造成一定的不利影响，制约了施工速度，增加了电缆铺设的人工成本，故急需研究设计一种强度高、成本低、装拆方便、安全可靠的电缆敷设辅助工具，一方面增加电缆施工时的收放线效率，加快施工进度、降低人工成本;另一方面可以提高电缆在敷设时的稳定性。由于现有产品不能满足该实际需求，所以本项目不仅具有创新性，重要的能解决实际问题。

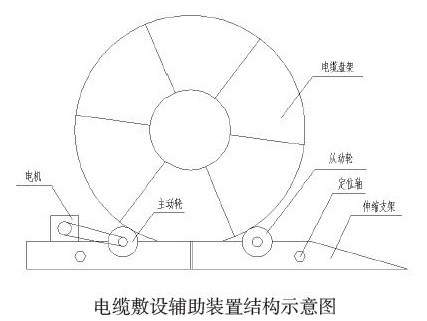

本项目装置主要包括伸缩支架、主（从）动轮、双向电机、定位轴组成。定位轴将两个伸缩支架进行连接，通过两个支撑架距离的调整，可分别置于电缆盘架两端，主、从动轮与电缆盘架形成相切关系，通过双向电机带动主动轮使盘架匀速转动，其结构如下图所示：

 结语：电缆和人们生活息息相关，发挥着积极的影响。电缆一旦出现问题和安全事故，对电人们生活带来较大威胁。因此，需要做好电缆敷设工作，为人们营造安全和高品质生活环境。工作人员在实际敷设环节，要结合整体施工环境，设计和设计施工图纸，保证施工图纸科学性和安全性，建立施工图纸基础上，确定线缆长度，选择适合线缆直径，明确电缆敷设方法，提高安全意识，做好施工前期准备工作，选择合理装置和设备，开展电缆安装工作。

参考文献

[1]王军昌.电力工程中电力电缆的敷设之我见[J].电子制作，2015（03）：215.

[2]高献.城市电网工程中电力电缆敷设方式的选择[J].电力与电工，2011（02）：28-30+39.

[3]张冬梅，李丹丹，盖钰.浅谈电力工程中电力电缆的敷设[J].黑龙江科技信息，2010（02）：18.

[4]韩道云.浅议电力工程中电缆的选择与敷设[J].四川建材，2016（03）：277-278+280.
