摘要：GRC水泥板是一种具有“创新、节能、高效、环保”特点的新型建筑材料。GRC水泥板以其可靠的强度、刚度、不透水性等优点，在基础施工中被普遍用于代替砖胎模板、防水基层、防水保护层等。本文主要介绍GRC水泥板在超深基坑砼支撑垫层中的施工技术应用，从多方面角度阐述GRC水泥板代替基坑支撑砼垫层的施工技术操作可行性，保证现场施工进度、工程质量和操作安全与节约成本。

关键词： 超深基坑砼支撑;混凝土垫层;GRC水泥板;隔离防水

引言

在超深基坑基础施工前期，内支撑是基坑支护的一种，是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施，是进行基坑开挖的先决条件。因此及时架设内支撑是保证现场施工进度、基坑安全的重要施工措施。在钢筋混凝土内支撑施工过程中，采用GRC水泥板代替支撑混凝土垫层施工，大大缩短了施工工期，减少了关键工序，减少了人工投入，降低了工人的劳动强度，节约了施工成本，保证了现场深基坑施工质量安全。

1.工程概况

天津嘉里中心二期项目位于天津市河东区海河东岸，紧邻海河、地铁管线及周围建筑物，总建筑面积约17.77万㎡，基坑面积为12800㎡，基坑周长470m，工程基坑开挖深度为15.275m，局部开挖最大深度为17.525m，属于典型的超深基坑工程。

基坑支护设计为800厚地连墙+3道钢筋混凝土水平支撑，第一道混凝土支撑采用平栈桥，根据设计要求在进行混凝土支撑施工前需要施工100mm混凝土支撑砼垫层，以隔离土体与支撑。

2.工程特点及方案选择

由于本工程基坑施工属超危工程，周边施工环境复杂，安全等级要求高，因此及时架设支撑，保证现场施工进度与基坑施工安全为重中之重。且支撑施工期间现场处于冬期施工阶段，支撑砼垫层施工后进行相关养护工作将极大降低现场施工工效，增加现场基坑施工不安全因素，故与设计单位沟通后，决定采用20mm厚GRC水泥板代替砼支撑垫层。以保证现场基坑施工安全进度的要求。

3.施工准备

3.1材料：根据材料计划和施工现场计划，必须配备足够的GRC水泥板、钢钉、钢丝绳、木楔等材料。

3.2机械设备：木工电锯、手电钻、铁木锤、水平仪、钢卷尺等。

3.3施工前准备：相关部门经理需要组织一个专业的施工团队，并在施工前给相关人员进行技术和安全培训，只有在获得合格的培训后才能进入现场。

4.GRC水泥板代替砼支撑垫层施工工艺

4.1工艺特点

4.2.1 GRC水泥板具有较高的强度、刚度、不透水性及抗冻性能，可以用铁钉连接固定，可以任意割据，代替砼垫层，方便、快捷、省工、省时、节约成本，同时又能保证工程质量和施工安全。是一项一举多得的新工艺。

4.2.2 GRC水泥板表面光滑，经定位切割固定后便可直接作为支撑垫层铺设，节省了混凝土垫层侧模支设、浇筑、抹平收面等工序，省去了混凝土养护所需技术间隙时间，节约了工期、节省了劳动力。

4.1.3 GRC水泥板垫层施工方法操作简便，无需对工人进行特殊培训，工效高。

4.2工艺流程

支撑梁底土方清槽→定位放线→水泥板裁割→木条定位→GRC水泥板垫层安装→GRC水泥板垫层固定→支撑梁钢筋绑扎施工

5.操作要点

5.1支撑梁底土方清槽

土方开挖到支撑底标高以上300mm处，按施工图纸要求，对支撑及栈桥梁范围进行人工清槽，清槽后的土层表面应平整。并按照6000×6000mm间距测放标高控制网，用短钢筋做好标志并拉线以控制基底标高。

5.2定位放线

采用全站仪进行测量放线，根据设计图纸将支撑各梁轴线、边线放样并标记于明显地方，并采用水准仪测放支撑梁顶、底高程点。同时做好钢筋绑扎、立模边线的标记，焊接架立筋。

5.3 GRC水泥板裁割

根据各梁尺寸及放线位置，对GRC水泥板提前进行集中定位裁割。

5.4 GRC水泥板垫层敷设

5.4.1 木条定位

在支撑梁施工位置线内外200mm侧用木楔固定。安装木楔是为了控制GRC水泥板底部因外侧土的侧压使水泥板向内侧移动。并且也可根据施工要求对支撑梁底部起到起拱控制的作用。

5.4.2 GRC水泥板拼装

根据支撑梁底垫层长度、定位，提前用圆盘锯裁好GRC板。根据不同的施工方法将裁好的GRC板安装在定位木条外侧或内侧。GRC板安装顺序先围檩后主梁然后次梁。

5.4.2 GRC水泥板敷设固定

根据支撑梁放线定位进行GRC水泥板垫层敷设，把GRC水泥板贴紧，两块GRC板拼缝处，阳角采用40mm×80mm短木方用钉子进行固定，固定位置为沿拼缝高度方向上、下各一道，以防止浇筑混凝土后出现错缝现象;水泥板连接拼缝处，用木方进行内支撑或外加固，侧面木楔用大钉子加固。

5.4.3 敷设油毡

水泥板垫层安装固定完毕后，进行油毡敷设，油毡的主要作用是对水泥板垫层与支撑梁上下连接处起到隔离作用，防止两者粘结牢固，以及防止后期下层土方开挖时，支撑梁底部水泥板掉落或难清理现象。油毡铺贴应粘贴牢固，无滑段、翘边、起泡、褶皱等缺陷。

5.5 支撑梁钢筋绑扎

GRC水泥板代替支撑砼垫层敷设固定并敷设油毡完毕后，可立即进行支撑梁钢筋绑扎作业，无工作间歇，大大提高施工效率。

6.施工注意事项

GRC水泥板代替超深基坑支撑砼垫层施工技术可高效提高现场施工效率，但由于GRC水泥板耐水性能较差，因此在土方开挖前应做好连续降水工作，保证水位在支撑梁底标高以下2m，以免GRC支撑梁施工时出现地面不均匀沉降导致支撑梁尺寸出现高低不一的情况发生。

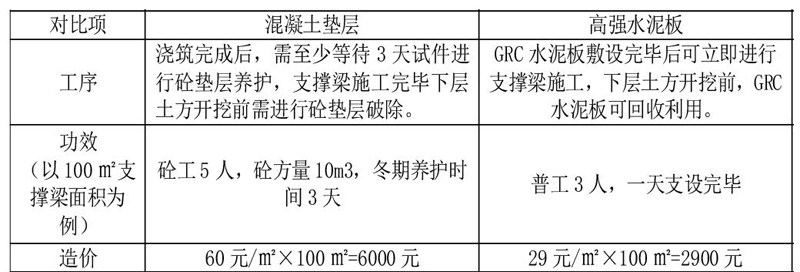

7.效益分析

8.实施效果总结

通过采用 GRC 水泥板代替深基坑内支撑梁砼垫层，有效优化了冬期施工过程中垫层砼浇筑、养护等工序;建设效率可以提高35%以上，可以节省项目成本50%以上，而且噪声低、工艺简单、技术易学易用、施工周期短、质量控制容易保证、总成本低、绿色环保无污染，具有良好的经济效益和社会效益。大大缩短了基坑施工工期，减少了人工和材料费用，节约工程成本，取得了较好的经济效益。

参考文献

[1]高飞 ，王晓玲，任伟 . GRC 水泥板代替砖胎模施工 [J]. 天津建设科技 ， 2016， 26（1）：26-27.

[2]陈勇 ，崔志磊，林长清.GRC板基础胎模施工及质量控制 [J]. 天津建设科技 ， 1008-3197（2011）06-19-02

[3]王星辉 ，李茂源，王涛，基础工程高强水泥板代替砖胎膜施工技术 ，[J]. 天津建设科技 ，1008-3197-（2015）04-16-02
