摘要：门禁系统作为新型现代化安全管理系统，广泛应用于电子、光学、机械、通讯技术等重要领域，是保障设备安全运行的一种重要手段，它自身所配备的安全管控软件，集微机自动识别技术和安全管理措施为一体，形成了一套完整的出入口管理体系，对重大设备运转区域及网络信息控制中心等场所提供有力保障，同时人员的进出授权控制，在安全管控方面发挥着重要作用。

关键词：门禁系统;安全管控;管理体系

一、前言

河北大唐国际张家口热电有限责任公司2×300MW机组皮带采样机系统由采样机、给料皮带机、密封式环锤破碎机、缩分器、样品自动收集装置、弃料返回系统、控制系统七部分组成。初级采样机按所编程序，每间隔一定时间，采样头旋转一次采集子样，然后经过溜管进入给料机，再将子样连续均匀地送入破碎机，并按规定的粒度要求进行破碎，破碎后的子样进入次级给料机，再经过次级采样机进行二次采样缩分，最终样品进入样品收集罐内，余料输入由斗提机或螺旋输送机等设备返回到主物料流中。

二、设备简介及工作原理

1、设备简介

海康威视28系列门禁控制主机，内部配备32位高速处理器，通讯数据采用特殊加密处理，支持长度为20位的卡号识别存储和TCP/IP网络通信，最高可储存1万笔合法卡及5万笔刷卡记录。该系统提供RTC时钟，手动校时、自动校时、远程、NTP校时功能，可实现首卡开门、超级卡、中心远程开门功能及在线升级功能。此外该设备报警功能配置齐全，具有门未闭合报警功能、门被外力开启报警功能、开门等待超时报警功能、胁迫卡和胁迫码报警功能、黑名单报警、非法卡超次刷卡报警功能等。设备使用期间，海康威视28系列门禁控制主机支持通过网络方式升级设备程序及设备固件备份，同时支持日计划、周计划、脱机记录保持、记录存储空间不足警告、设备内返潜回功能，可清晰完善的记录时间，便于用户快速定位事件信息及灵活的计划模板配置，且主机断电后数据可以永久保存。

2、工作过程

门禁控制器布置在皮带采样间内，出入口处安装智能卡感应器和电子门锁，保持通电状态下工作。门锁采用电磁式控制，带电状态下感应器指示灯为绿色，失电状态下感应器指示灯为红色。当工作人员进入皮带采样间时，先将智能卡靠近感应器，卡内身份信息和门禁权限信息被传入门禁控制器中，自动检测授权信息是否匹配，验证通过后门禁控制器输出开门信号到电子门锁，门被自动打开，若检测为非法或无效卡，门禁控制器拒绝开门。当工作人员离开皮带采样间时，只需按动出门按钮，门禁控制器将自动开门。

3、问题分析

生产现场中，皮带采样机布置在输煤皮带正上方，光纤及电缆位于采样机外侧桥架上，周围安装的摄像头用来监视设备运转情况，燃料“三大项目”服务器位于皮带采样机外的网络信息控制中心楼，两者距离大约在1公里左右。

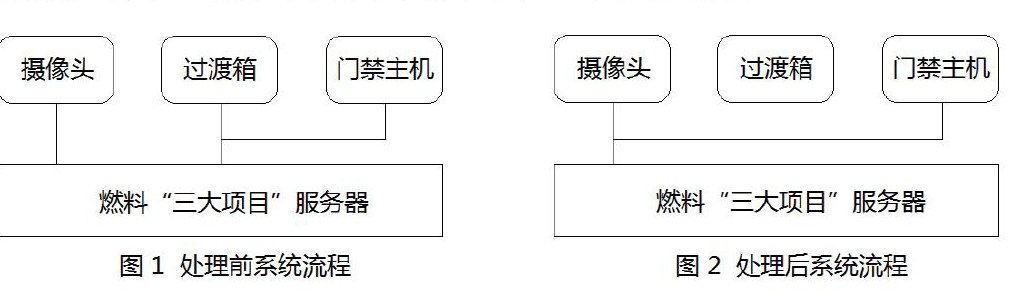

如上图1所示，门禁主机与摄像头全部通过光纤传输至燃料“三大项目”服务器，两者不同之处在于，门禁主机先和中间过渡箱内的光电转换器建立网线连接，再通过光纤传输至服务器，而摄像头则是利用两台BNC型8路模拟视频光端机加载信号，再通过光纤传输至服务器，缺陷处理前，系统正常运行。

问题一：门禁控制器电源未合闸，智能卡感应器和电子门锁指示灯灭。

经询问相关工作人员，该门禁系统一直未投运，出入门控制暂时用机械锁代替使用。检查门禁控制器电源空开正常，合闸后感应器指示灯变为绿色，电子门锁通电吸入，将智能卡触碰感应器发出“嘀嘀”报警声，电子门锁无任何反应。

问题二：过渡箱内光纤衰减，导致信号强度减弱，无法正常传输。

现场用光电测试笔对该光纤进行打光，观察另一端无明显亮光，用笔记本电脑直连设备后可以查询到IP地址，排除设备本身原因外，考虑设备使用寿命较长，初步判断网线或光纤故障，衰减值已大于40DB，无法满足光端设备的稳定运行。

问题三：门禁系统传输方式为单点设计，中间过渡箱与摄像头信号箱内均无备用光纤。

现场查找备用光纤，摄像头信号箱内预留两芯，用光电测试笔对光纤进行检查，服务器端未发现明显亮光，初步判断备用光纤未敷设到服务器所在位置。

问题四：网络通畅后，智能卡再次尝试刷卡测试，电子门锁无任何反应。

使用不同姓名的智能卡及部分新卡重新测试，门禁系统仍然无法正常使用。

四、解决方案

如图2所示，针对上述问题，采取以下处理方法：

1、将摄像头信号箱内的BNC型8路模拟视频光端机替换为具备8路视频+1路反向数据+1路网口功能的AOPRE-T/R8ZV1FD1ET模拟视频光端机，扩展的网口可将门禁主机接入，中间过渡箱内的光电转换器更换为4路网口TP-LINK交换机，建立门禁主机—交换机—模拟视频光端机三者相连接，在不影响摄像头使用的前提下，利用原有光纤进行传输，既满足设备在线监视，又确保网络正常通讯，实现三者同时运行。

2、对智能卡信息进行重新配置，首先打开游览器登陆综合安防管理平台，在人员管理菜单中新建组织模板，添加人员并填写信息，核对无误后点击保存;返回门户界面后点击人员开卡，输入正确的卡号和密码，然后下载权限;在门禁权限配置菜单中添加权限，正确配置好权限后，下发权限;将读卡器连接至电脑，进行刷卡感应测试。

3、使用笔记本电脑与门禁主机进行直连，打开海康威视IVMS-4200软件，点击维护与管理，此时自动查找当前在线设备，找到门禁主机确认设备类型和IP地址无误后，点击系统设置，在工具一栏中点击批量校时，选择门禁主机并进行校时，确保软件与门禁主机时间相一致。

五、总结

在如今的互联网与现代工业科技飞速发展时期，人们会追求更加高效的安防系统，门禁系统不再是各个子系统单独工作的模式，而必须能够集成报警、监控、信号等一系列自动化协调联动，从而使安防整体性和安全性得到提升。

参考文献

[1]杨代强[基于物联网的智能门禁系统设计]

[2]李峻屹 [基于NFC的数字化智能门禁系统设计与实现]

[3]沈云清[门禁系统的若干新技术]
