摘要：储粮千日，用粮一时。新冠疫情的出现已经引发新一轮的国际食物供给危机和粮食价格危机。同时，错综复杂的国际政治经济环境对一些国家粮食供应提出了严峻考验。这些新变化都为我国粮食储存敲响了警钟，折射出常态化关注粮食安全的紧迫性。而粮食输送设备是粮食储存的关键，因此，对粮食输送设备开关控制改造具有重要意义。下面笔者就对此展开探讨。

关键词：粮食输送设备;开关控制;改造;

1 粮食输送系统分析

粮食皮带运输机主要由输送带、托辊、支架、拉紧装置、传动装置以及清扫装置组成，其中输送带环绕在驱动滚筒与改向滚筒之间，利用滚筒与输送带之间的摩擦力驱动输送带运转，实现物料的运输。输送带起着承载和牵引构件的作用，一般要求输送带强度要足够高，从而保证强大的承载能力;托辊和支架粮食输送稳定的先决条件，其质量好坏直接影响运输效率，选择时要考虑摩擦力和使用时间;传动装置是皮带运转的动力来源，一般采用多电机驱动的工作方式进行粮食输送，拉紧装置可以有效防止皮带打滑，清扫装置负责及时清扫皮带运转过程中的撒落的粮食，保证皮带机的安全稳定运行。

2 粮食输送设备开关控制改造

2.1 补仓机

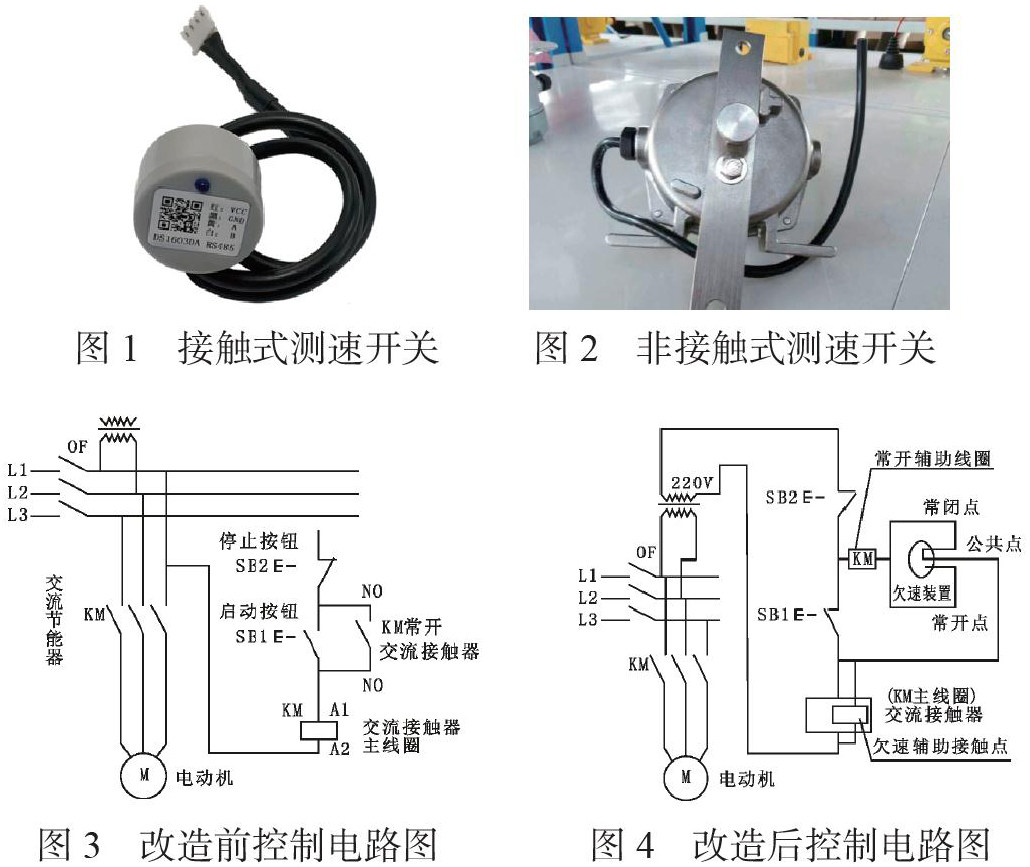

在补仓机的一侧，安装1只接触式测速开关和1只非接触式测速开关，接触式测速开关安装在补仓机支架上，测速轮安装在输送带的下方，与皮带接触（图 1），测定皮带的速度;非接触式测速开关安装在皮带滚筒轴的一侧（见图 2），通过扫描测定皮带滚筒轴的转速。 接触式测速开关和非接触式测速开关分别与补仓机电源控制开关连接，改造前及改造后控制电见图3及图4。当机械设备发生堵塞时，机械设备的运转速度逐渐变慢，低于设定皮带转速，在工艺设定时间内（5 s）未接收到转动信号，速度开关由闭合状态转为断开，中间继电器断开，交流接触器断开及时停电，停止设备运转，起到双重保护作用。设定接触式测速开关和非接触式测速开关检测速度时，要与补仓机皮带的额定速度协调，一般设定为 3～5 m/s。 设定转速过大会失去保护作用，设定转速过低，机械设备不能正常使用，影响入库效率。 接触式测速开关和非接触式测速开关都是通过检测皮带的转速低于设定的转速时，实现自动断电，二者互不影响，任何一只开关断电都能停止设备运转，减少设备的损坏，起到双重保护作用。

2.2 皮带输送机

在皮带输送机的控制箱的另一侧再安装1只电源控制箱，与输送机原有的配电箱开关连接，箱体外面有电源指示灯、启动及停止按钮，箱体内有开关、热继电器及漏电保护器等，控制箱外接一条拉线开关，拉线沿输送机下支撑架平行布设，如发生设备堵塞或机械设备事故时，工作人员可在输送机两边切断电源， 也可以通过拉线开关的任一边切断电源，使皮带输送机停止运转。启动时可通过操作皮带输送机左右两侧的控制箱启动按钮，设备正常运行。改造后的电源控制箱与设备原有的控制箱基本相同，各种操作规程一样，只是多了一边控制， 操作人员可在机械设备的两边实现设备开关控制，拉线开关为工作人员提供就近控制，减少时间和劳动强度。

3改造后的应用效果分析

3.1 改造后实现补仓机自动控制和输送机两边控制

通过安装接触式测速开关和非接触式测速开关，设备运行过载时，皮带转速度和皮带滚筒轴的转速低于设定的皮带转速，在工艺设定时间内（5s）未接收到转动信号，速度开关由闭合状态转为断开，中间继电器断开，交流接触器断开关并及时停电，设备停止运转，起到双重保护作用。通过对皮带输送机械设备的控制电路进行改造，在设备另外边增设1只控制箱，原有控制电箱与增设控制电箱进行线路连接， 能实现机械设备两边都有一套控制系统，并可独立控制机械设备启停。对机械设备进行两边独立控制改造后， 工作人员不用绕过输送机械， 或穿过输送机械进行机械开、 关控制，减少劳动强度，节省了时间，提高了工作效率。拉线开关可实现近距离的紧急停止设备， 对设备起到了保护作用。

3.2 改造费用低，方便操作

补仓机的改造需要安装1台接触式测速器和 1台非接触式测速器，每台300 元;穿线管、电缆8m，费用100元;人工安装费用200元，合计900元/台。输送机开关控制改造，主要增设一个控制电箱，费用约200元;电线、热继电器、开关、漏电保护器、螺丝等元件，费用约300元;安装人工费用约200元，合计费用为800元/台，费用相对较低。购买配件方便，易于安装，操作方便，起到很好的安全保护作用。

3.3 确保设备安全和人身安全

在去年粮食入库中，安装接触式测速开关和非接触式测速开关与未安装的机械设备对比， 安装测速开关的未发生三角带烧毁现象， 且单日入库量高于未改造的;没有安装的烧毁三角带3次，每次更换三角带和维修费用150元， 单日入库数量低于安装测速开关的，二者对比数据见表1。输送机设备增加1只控制箱后， 作业人员可在机械设备两边进行开、 关操作或通过拉线开关近距离紧急控制，减少了开、关机时要绕过输送机械的时间， 或穿过输送机械的危险， 提高控制机械的及时性，确保人身安全，实现安全生产。

4 讨论

（1）根据设备的用途，机械设备向高处输送时 ，机械设备的仰角较高，接近粮食的自溜角，设备输送能力变小，易发生过载现象，主要表现在补仓机、输送机中。 在进行作业时，根据实际情况，还要适当控制粮食流量。 通过补仓机、输送机进行简单的改进，方便了操作，提高了安全性。（2）接触式测速开关和非接触式测速开关在机械设备改造中起到同一种作用，可以安装1只，节约费用。 改造安装时，选择粮食开始输送的设备，从源头控制。（3）要根据机械设备的产量选择合适的带宽 、输送量要一致，“大进小出”容易产生堵塞、过载现象，“小进大出”发挥不了机械设备的最大效能。 在实际工作中，不要过多地依赖设备控制改造，要全方位地合理布设，发挥机械设备的最大效率。
