摘要：笔者在研究古建结构过程中发现翼角下椽子的布置方式在不同时期有着不同的，在本土现存古建中翼角椽子布置方式都存在不同步的现象，相邻国家日本古建也存在类似方式，笔者通过现存古建和古籍文献翼角椽子布置方式的对比研究，发现椽子分布方式有平行、扇形和局部扇形三种方式。扇形排布椽子在唐宋时候称为官方主流方式，而在川西地区和日本却长期保留了早期平行排布椽子的方式，川西地区自身发展出了辅助平行排椽翼角的支撑构件，日本则是将平行排椽作为一种建筑早期形态保留了下来。

关键词：翼角椽子 布置方式  平行 流变

一 释义

古代木结构建筑中翼角部分，早在《诗经》中就有“如翚斯飞”的描述，十分形象和贴切。从屋面关系看，当屋面两个坡成角度交接时，阳角对外者就形成翼角。檩上布椽在坡面部分时候处理相对容易，只需根据瓦大小均匀排列即可。而到达两坡面交接处，就产生的交接收头的问题。笔者在比较古代建筑中发现，在不同时期建筑出现翼角椽子不同布置方式，以下便是对该问题的初步探析。

二 扇形

现存古建营造技艺书籍中记载关于翼角椽子处理方式有以下三种，论者将其梳理列举如下：

1.《营造法式》

在《营造法式》卷五中有如下记载：

凡布椽，令一间当心;若有补间铺作者，令一间当耍头心。若四俳徊转角者，并随角梁分布，令耍头疏密得所，过角归间，并随上中架取直。其疏密以两椽心相去之广为法：殿阁广九寸五分至九寸;副街广八寸五分至九寸;厅堂广八寸五分至八寸;廊库屋广八寸至七寸五分。

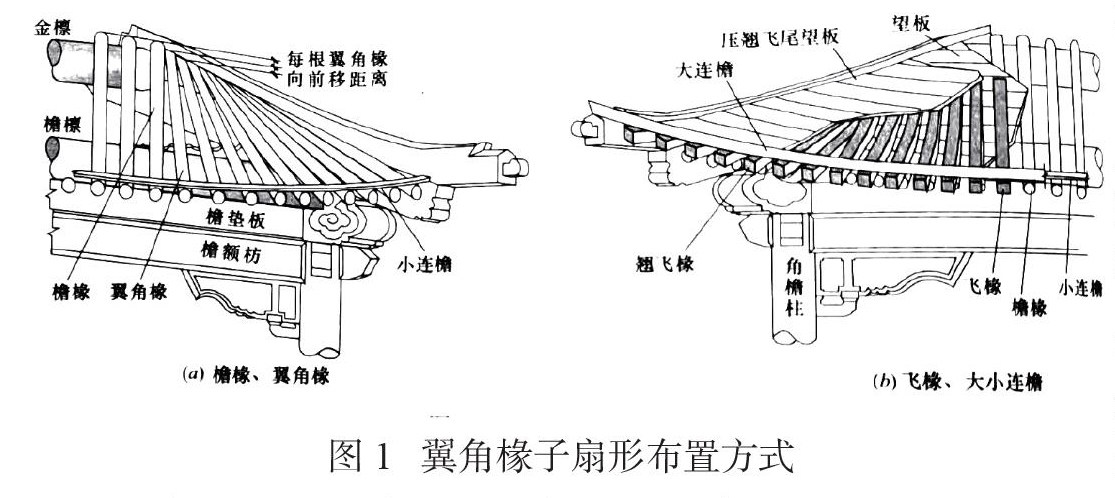

2.《清工程则例》和吴地《营造法原》，如图1所示。

从起翘点至角梁部分的椽子，清制称为“翼角椽”，宋制称为“转角椽”，吴制称为“摔网椽”。从以上三种记载中我们可以看出椽子的布置方式为单点辐射椽，论者将其称之为扇形布椽。一般从金博高度开始，椽子在角部一点辐射开来并且逐根加长，提高了角部的稳定性。

由上述可知，《营造法式》、《工程则例》和《营造法源》中记载椽子在翼角处铺设方式是一脉相承的。

三 平行

通过对于汉唐以来石雕仿木构建筑形制的研究来看，翼角的另一种作法是：把翼角椽子和正身部分平行排列。北齐定兴石柱上的转角出椽即为平行，椽子断面扁方形。永靖炳灵寺石窟某塔柱的转角出椽形式与定兴石柱相同。

国内唐代建筑存量较少，论者选取了日本同期的建筑，日本的早期木建筑的发展和中国关系密切。

在飞鸟时代（同时期为中国的隋朝），日本开始受到自朝鲜半岛传来的中国建筑文化的影响，并于7世纪开始派遣唐使学习中国文化。接着又经历了一段本土化的时期，在镰仓时代（相当于中国宋元时期）再次受到南宋建筑风格的影响。在这段时期内，日本木构建筑学习并中国结合本国的特点，在不同时期形成了不同的风格。我们大致按时间顺序，可以把这时期日本建筑分为以下几种样式：

1.飞鸟样（中国南朝建筑影响）

2.白凤样、天平样、和样（中国唐朝建筑影响）

3.大佛样、禅宗样 （中国南宋建筑影响）

日本现存的早期建筑多采用平行布椽。在日本大佛样建筑檐下还有一项特征，就是只在屋檐的转角局部铺设了放射状椽子，而非在整个檐下使用放射状的“扇形椽”，因此大佛样的这种形式又被称为“角部扇形椽”。恰恰表明了大佛样并非将椽子延伸至内部承担屋顶重量，而只将其作为装饰用在角部。而禅宗样建筑则使用整体扇形椽，禅宗样是僧侣带到日本的南宋建筑做法作为底本，同营造法式中椽子做法相印可得，宋代建筑翼角扇形布椽已是主流做法。

我国留下的早期石雕建筑中，平行布椽和扇形布椽是同时存在的，云冈石窟中的一座小石塔，同时出现了扇形布椽和平行布椽。

笔者通过调研发现在川西地区存在大量木构建筑，如江油云岩寺飞天藏殿、广汉广州会馆戏楼、大足松林坡广大寺中佛殿、邛崃文君井建筑群和青羊宫等处建筑的翼角椽也是采用的平行排列方式。川西地区将翼角称为“爪角”，川西房屋爪角的作法和北方官式作法的翼角作法迥然不同，爪角的构造是房屋转角处檩与檩相交上安爪把子（即清式老角梁）。爪把子头露出檩外少许它上面安爪（即相当于清式仔角梁）。爪是立在爪把子上爪尖向上很象兽爪，故称“爪”，两侧用虾须木约两步架长钉在挑檩上以承托椽子。爪把子、爪、虾须木是爪角的主要构件;爪把子又称龙骨其端头常雕刻成兽头形。爪又称大刀木弯曲似刀因此而得名。

论者对比吴地《营造法源》中嫩戗发戗的做法非常相似，区别点在在于《营造法源》中在翼角处采用的是扇形布椽，而川西地区依然使用的是平行排椽，从结构上看，翼角起翘后依然使用平行排椽，对翼角结构是不合理的，翼角角梁会受到较大的压力，川西地区发展出的“虾须木”也是对角梁的斜向支撑构架。而采用扇形排布并不需要这样一个辅助支撑构件。

而论者调研的川西地区建筑的建造时间反而是在扇形布椽的主流时期，论者推测和四川地区相对封闭，建筑技艺和中原地区发展不均衡导致，故依旧在使用早期的翼角椽子处理方法，并发展出了改善平行排布椽子受力不合理的支撑小构件，地方称为“虾须木”。

四 结论

现存南北朝石柱上可以看出建筑早期翼角处理采用平行布置椽子方式，随着人们对建筑体量的需求，屋檐的悬挑愈加深远，为了满足室内采光需求，有了翼角起翘的做法。翼角起翘从结构上看，扇形布椽的方式比平行分布更加合宜。

从邻国日本现存古建可推测平行布椽方式在唐仍有使用，从国内现存最早古建南禅寺大殿可以看出，在唐中期便有采用扇形布椽方式的建筑存在，直到宋代官修《营造法式》扇形布椽作为官式做法，扇形布椽发展成为主流布置方式。综上，论者得出以下观点：

1.《营造法式》、《工程则例》和《营造法源》中记载椽子在翼角处铺设方式是一脉相承的。中唐依然保留着平行布椽的方式，北宋以后扇形布椽称为主流。

2.古建结构发展并不统一，川西建筑翼角做法有着自身的发展。川西地区古建翼角椽子保留了更古老的平行铺设方式，并发展了出了平行布椽的翼角起翘辅助构件，地方称谓“虾须木”。

3.日本古建中存在三种布椽方式，分别是平行、扇形和局部扇形。而其平行布椽的建筑屋檐平直，没有翼角起翘的需求，其角部结构形式保留了早期形态，日本昭和时代在修复唐代建筑时，将平行椽布置方式作为古代的“古建”的一种形态保留了下来。

参考文献

1潘谷西 中国建筑史 中国建筑工业出版社 2009

2田永复 中国古建筑知识手册 中国建筑工业出版社 2013.5

3妻木靖延 温静译 图解日本古建筑 江苏凤凰科学技术出版社 2018.6

4.傅熹年 中国古代建筑概说 北京出版社 2016.7
