前言  近年来绿色低碳、节能减排已成为常态。就建筑工程室外场地而言，如何积极推进雨水收集再利用，尽可能利用再生水是目前节水方面的主要研究课题。本文将结合遂广遂西高速公路应急救援指挥中心和配套住宅项目和鸿瑞国际广场项目进行分析，对建筑工程室外场地雨水收集利用进行系统阐述，为高速公路服务区室外场地雨水收集利用带来一定参考。

关键词：建筑工程，雨水收集，设计

一、项目概述

遂广遂西高速公路应急救援指挥中心和配套住宅项目（简称遂宁项目）位于遂宁市河东新区，地势较缓，用地面积为12016.02平方米。项目年径流总量控制率到达80%，（设计降雨量大于32.1mm），雨水资源利用率达到2%。项目利用目前教成熟的施工工艺，如采用铺装透水砖、采用绿色屋顶以及植草沟等低影响开发设施进行径流雨水渗透、储存、转输，实现径流量总量减排、内涝防治、径流污染、雨水资源化利用等多重目标，并通过生态堤岸、人工土壤渗滤与中水湿地循环净化等保障景观水体水质。

鸿瑞国际广场项目（简称仁寿项目）位于仁寿县珠嘉镇响水村，用地面积13.96亩，约9304.6平方米，总建筑面积为25191.30㎡。通过收集该项目内屋面、路面雨水，经过处理后的雨水用于该区域内的绿地浇洒、道路冲洗。

遂宁项目侧重于雨水渗透、储存、转输、排放自循环，雨水收集系统设计合理，但雨水有效利用率较低。仁寿项目侧重于雨水处理利用，雨水利用率较高，但雨水收集简单粗放，为后期雨水处理造成较大负担。结合两个项目雨水收集利用的优点，本文提出一套雨水收集利用系统解决方案。

二、雨水收集预处理系统设计

雨水收集来自于屋面、道路、绿化带、广场等区域，非上人屋面随屋面坡度排至天沟，道路采用OGFC沥青混凝土排水路面、广场铺设透水砖雨水排至排水沟，种植屋面设置蓄水板、绿化带设置蓄水层收集雨水。雨水通过雨水管网进入到截流溢流井中，拦截5mm以上的杂质落叶泥沙等，然后采用小管弃流的方式弃流初期的雨水。降雨初期，前2-5mm的雨水污染物浓度高，流量、流速都小，雨水首先通过低位敞口的弃流管弃流出去，当后期雨量增大时，雨水流速也相应的增大了，雨水从两根进出水管快速通过，进入雨水收集池。

三、雨水存储系统

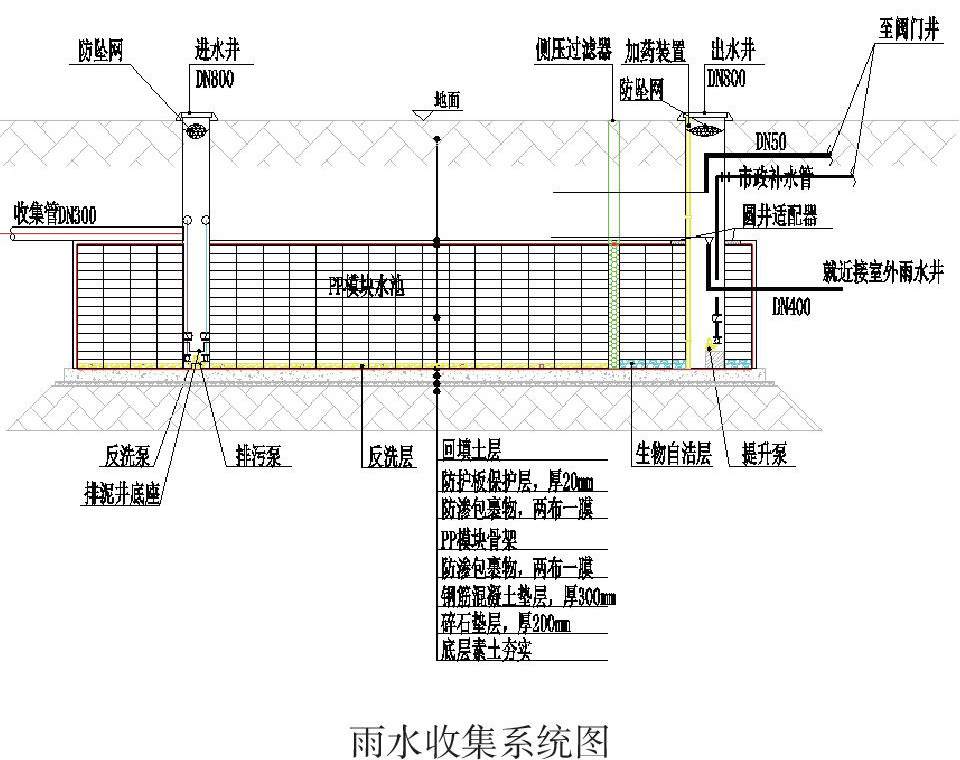

雨水存储系统采用PP雨水收集模块，该模块系统具有环保、经济、施工安装方便的特点，PP模块蓄水池是通过若干个单体模块单元组合安装而成，通常单体模块尺寸为600mm× 600mm× 200mm（H），体积为0.072立方米。雨水收集模块系统的安装是通过每层90度交叉码放连接，在四分之一处相互交错重叠塔接而成。若干个单体模块组成一个整体，模块上方再铺设盖板。因PP模块蓄水池是封闭环境，蓄水池外侧需包裹防水布，使其内部可容纳雨水。防水布通常为两布一膜结构，即中间一层为HDPE膜，外部为缓冲布。既使得蓄水池内部的雨水与外部环境隔绝，又有效的防止中间的HDPE与模块和外部环境直接接触，防止受损。防水布通过热熔机焊接而成，焊缝宽约100mm，产品规格为1000g/平方米。防水布外侧需设置防护板，防止填埋覆土中的大粒径砂石划破防水土工布。

四、雨水处理系统

采用无动力自洁系统侧压过滤器，滤料采用纤维滤料，滤料定期提起来进行冲洗。然后再经过生物自洁层深化处理。进行生物处理，改善水质。

六、雨水反冲洗系统

因雨水会携带一定的泥沙，因此PP蓄水池底部需设置一定数量的反冲洗管道，这些反冲洗管路上每间隔20cm进行开孔，孔径大小为1cm，呈45°交叉。该系统通过反冲洗泵进行工作，反冲洗泵与排泥泵联动，都由液位控制，达到设定液位时启动;低于设定液位时，保护排泥泵，无水停机。反冲洗的作用是将通过对池底进行冲洗，使沉淀在蓄水池底部的泥沙形成搅动，防止泥沙长期静置，形成死泥区，造成水质污染。

七、总结

该雨水收集利用系统适用于建筑室外场地，雨水经处理后的再生水的水质应达到《城市污水再生利用城市杂用水水质》（GB/T18920-2002）中绿化、道路浇洒用水水质标准。在遂宁项目和仁寿项目使用中取得了良好效果，不仅大大提高小区内涝防治能力，同时雨水利用率达到约为80%。该系统对高速公路服务区的雨水收集利用具有借鉴意义。
