摘要：在建筑工程施工中，大坡度斜屋面的浇筑与成型质量不仅会影响下一道工序（如屋面防水）的施工条件，也会直接关系建筑的整体质量。为了解决这一难题，本工程采用双侧支模体系（内侧为木模板、外侧为石墨聚苯板）进行整体浇筑，方案实施后所产生的效果显著，产生了良好的经济效益和社会效益。

关键词：大坡度;斜屋面;双侧支模;石墨聚苯板

引言

屋面工程施工是建筑工程施工非常重要的组成部分。当屋面坡度大于30°时，如果只安装单层模板，在板面钢筋上绑扎钢丝网，进行浇筑、人工拍实，就会因为坡度过大，导致混凝土滑落无法振捣成型，易造成楼板开裂。若安装双层模板，又会因模板之间的厚度小、有倾斜角度，插入振捣棒操作会十分困难，并且混凝土易出现蜂窝孔洞等通病，施工质量难以得到保证。本项目的斜屋面施工采取了双侧支模（一侧使用15mm厚木模、一侧采用200mm厚石墨聚苯板）整体浇筑的施工方法，较好地解决了这个问题。

1、工程概况

本工程总建筑面积17.22万m2，地处青海省海东市河湟新区，工程共计45栋单体，规划用地面积101473.50m2。其中有15栋单体合院，合院为三层异形柱框架结构，建筑高度12.7m，建筑面积795.60m2。

2、斜屋面设计概况

合院屋面板坡度为60°，屋面高度为2.65m，屋面板厚度为120mm。屋面采用C30现浇混凝土，防水等级为Ⅰ级，采用4mm厚防水卷材或1.5mm厚聚氨酯防水涂膜，屋面保温为200mm厚石墨聚苯板。

本工程斜屋面一侧采用15mm木模板、另一侧采用200mm石墨聚苯板的双侧支模体系，背楞体系主要采用90mm×40mm木枋，钢筋之间使用马镫筋（飞机撑）进行间距控制，支撑体系采用直插轮扣式脚手架，钢管截面为Φ48mm×2.8mm。

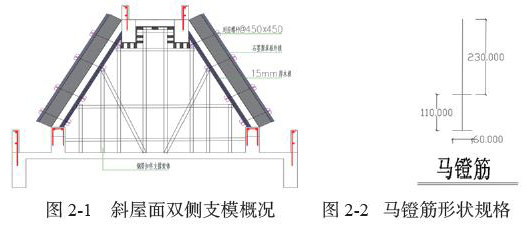

斜屋面双侧支模具体概况如图2-1所示，马镫筋形状规格如图2-2所示。

3、施工准备

（1）进行图纸预审和图纸会审，与设计院、业主、监理等协商解决图纸中存在的相关技术问题。

（2）编制斜屋面双侧支模施工方案，项目部在正式施工前组织进行逐级技术交底，即技术负责人→管理人员→施工班组长→操作工人。

（3）按照总体施工计划及时组织模板、木枋、钢管、模板加工机械设备和施工人员进场。

4、施工工艺流程及要点

4.1施工工艺流程

测量放线→屋面底层模板安装→钢筋安装→面层石墨聚苯板铺设安装→C30混凝土整体浇筑→屋面混凝土养护→模板支撑架拆除→底层模板拆除。

4.2施工工艺要点

4.2.1模板体系及支撑设计

（1）采用CAD绘图软件对斜屋面施工支撑体系进行设计，绘制成果图;（2）并利用品茗安全计算软件计算整体的承载力、安全性，以验证支撑体系的要求。

4.2.2模板材料选择

（1）将进场的模板材料进行资料核验，核查参数性能是否满足设计要求;（2）并在现场针对模板材料进行简易弯折试验，检验材料承载力性能，对于性能不满足要求的模板材料予以退场处理。

4.2.3钢筋安装

（1）在底层模板上弹线定出钢筋位置;（2）绑扎固定钢筋保护层垫块，保证钢筋保护层厚度;（3）绑扎固定上、下层间板钢筋的马镫筋。

4.2.4模板安装

（1）屋面模板内侧采用木模板，外侧采用石墨聚苯板;（2）加固采用木枋与钢管背楞的组合，木枋间距加密设置;（3）木模与石墨聚苯板之间设置焊接的钢筋支撑，保证模板间距;（4）模板加固完成后须及时清理板内垃圾。

4.2.5混凝土浇筑

（1）采用C30现浇混凝土，浇筑过程中确保作业人员使用小型手持振捣棒，振捣过程垂直插入，快插慢拔，逐一地均匀振实;（2）振捣移动间距控制在30～40cm范围内，振捣时间控制在20～30s范围内，混凝土不再出现明显下沉、气泡等条件时确定振捣完成;（3）确保混凝土供应速度满足浇筑速度，不得产生施工冷缝。

4.2.6混凝土养护

由于斜屋面坡度较大，洒水养护时水分容易流失，因此需增加洒水养护次数，保持屋面湿润。

4.2.7模板拆除

（1）为避免拆模时扰动对拉螺杆，引起对拉螺杆处屋面渗水，混凝土浇筑完成后应至少带模养护7天，混凝土强度等级达到规范要求时方可拆除;（2）模板拆除需由工长填写模板拆除申请单，由项目技术负责人签发后方可实施;（3）模板拆除时应有专人指挥、统一作业，同时应注意临边维护、防止钢管扣件等下落砸伤人员;（4）模板拆除后及时对拆除的模板进行清理、修补、保养。

5、创新点

本施工工艺方法采用内侧木模板、外侧200mm厚石墨聚苯板的双侧支模体系，可使现浇混凝土整体一次浇筑，有效解决了目前大坡度斜屋面浇筑困难的现状。

6、效益分析

6.1经济效益

（1）本施工工艺方法的使用，明显提高了大坡度斜屋面的混凝土浇筑速率和浇筑效率，由此缩短了施工时间，节约了相应的人工成本、机械设备成本以及钢管等辅材的租用成本。

（2）本施工工艺方法采用200mm厚石墨聚苯板作为外侧模板，其既可起到外侧模板的作用，同时也作为保温板发挥着作用，因此不但减少了外侧模板安装和拆除的工序，并节约了相应的模板成本、人工成本。

（3）良好的斜屋面成型质量也为后续的施工工序（找平、防水、挂瓦）创造了有利的施工条件。

（4）斜屋面的高质量成型也可有效降低屋面的渗漏率，避免了因渗漏率高造成的返工修补，其创造的潜在经济效益更为深远。

6.2社会效益

（1）该施工技术提供了一种科学经济质量可靠的施工大坡度混凝土斜屋面双侧支模的方法，为该类型工程施工提供了参考和借鉴为建筑施工行业的进步贡献力量具有广泛的社会效益。

（2）采用本施工技术施工大坡度屋面混凝土成型效果好质量可靠得到了业主监理及当建设行政主管部门的好评。对当前以质量求生存的施工企业而言，极大的提升了企业的竞争力，为企业的经营活动起到了积极作用。

7、结语

目前我国经济的持续高速发展，带动我国建筑行业的发展速度仍处于“快车道”上。房建行业中大坡度斜屋面的浇筑以及质量成型难题亟待解决，本施工技术采用内侧用木模板、外侧用石墨聚苯板做模板支撑的双侧支模体系，通过本工程具体实施效果证明了此技术具有较高的实用性与可行性，有效解决了这一难题，可以为今后同类型问题提供一个参考案例。
