摘 要：我国经济科技水平不断提升，在建筑项目施工建设阶段，产业发展要求也明显增多。电气设计以及安装，是建筑设计阶段不可或缺的工作。人们对房屋建筑质量有一定的要求，进行电气安装工程施工期间，有关于质量管理方面的要求也明显增多，所以要根据人们在家电、照明等方面的需要，探索电气设计与安装的要点，为提升项目工程质量奠定良好条件。本文结合北京字节跳动公司上海总部办公用房工程实际，分析在室内电气设计与安装的过程中，技术应用的要点。论述建筑施工建设，室内电气设计与安装的关键影像，探讨公司在室内环境质量把控过程中，优化应用电气设备的有效途径，对此笔者结合实践开展细致化探究，以期能够给从业人员带来积极借鉴参考。

关键词：电气设计;安装处理;安装技术

引言

现如今建筑行业已经成为社会支柱产业的构成，高层建筑、绿色建筑项目施工建设要求增多，建筑施工建设阶段，也存在多样化技术应用方面的要求。作为建筑设计的基本构成环节，电气设计与安装工作对建筑项目整体质量有关键影响。尤其是在现代社会，市场变化较为明显，在电气安装过程中，质量控制的核心观念以及方式方法也有所不同，对此笔者将结合实践开展细致化探究，以期能够给从业人员带来积极借鉴参考。

1 建筑电气设计以及安装工作内容

1.1 电气设计

1.1.1 电气设计理念

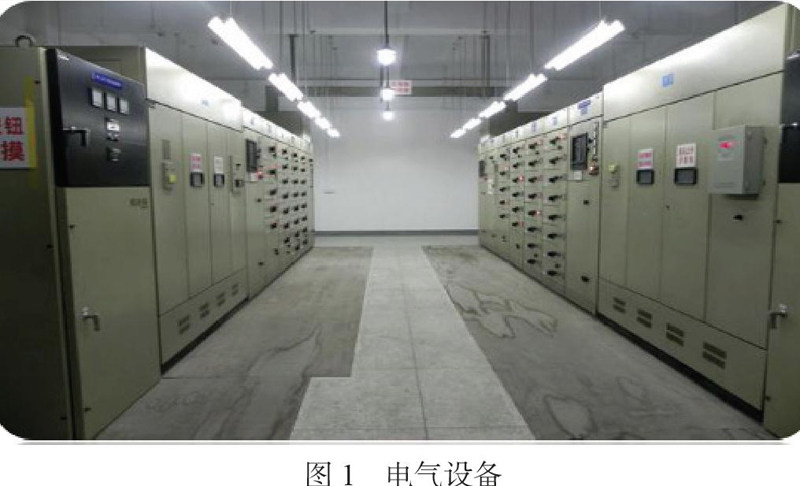

按照不同产业的发展需要，在实践工作阶段利用多种渠道或条件，对产品进行构思与调整，能展现电气设计的创新性。将设计对象进行整体性的建构以及优化，完成新型结构框架的建立。从产业特色化发展的要求来看，设计的应用要求明显不同。设计能代表某一种行业，也可以是一种较为独立的概念展现。由于设计主体存在较大的差异，因此设计流程的设定，也需要根据产业发展情况及时进行调整[1]。设计本身就不是一成不变的，推进产业发展目标的过程中，各种想法都可能会出现变化，因此其包含的主体也就是电气设备（如图）也有所不同，应用哪种设计理念，或者应用哪种设计方法，都能帮助人们完成思维转变，有利于产业的完善发展。

1.1.2 电气设计注意事项

对于电气设计的理解，各人有些差异，但大部分从业者理解还是相同的。

1）电气设计必须是在满足相关国家规范、行业规范等条件下进行的。

电气设计应根据建筑类别（酒店、办公、医院、商场、住宅等）、项目类型（新建、改造、装修项目等）、区域特性（环境、地区温度等）、项目定位（高、中、一般、低等标准）、招商管理要求（零售、服装、餐饮、办公、文化艺术、娱乐等）、运营维保需求（时间、成本、效益等）、投资情况（投资额、投资要求等）、环保节能等情况进行设计。

2）电气设计应结合项目实际情况，在施工中应能完整体现设计理念，保证项目可实施性。

3）随着建筑装饰行业的蓬勃发展，人们对美好生活向往的要求越来越高，追求精致的生活品质逐渐成为一种趋势，这对电气设计提出了新的要求，既要能满足合理实用、节能、降低机电成本、减少闲置资源，还应能满足美学要求。将电气设计完美的融合到美学当中，这是设计师需要仔细思考实践的。例如：开关、插座、手报、电箱等对于室内立面的影响，烟感、温感、广播等对于室内天花的影响。当美观和实用发生矛盾时，通过设计施工来实现两者有效融合。

4）电气设计图纸应与建筑、结构、室内平面天花图纸相匹配。有时会出现电气底图与建筑室内底图不交圈的情况。原因有多种，有时是因为建筑室内提资后，电气专业未及时更新;有时候是因为建筑室内修改后，未及时通知电气专业;也有因出图时间紧迫等因素，各专业间来不及相互对图。

1.2 主要目标

1.2.1 电气设计作用和要求

电气设计通常是大型建筑装修项目的基本构成，突出其服务功能的特点，为施工单位提供相应的依据或帮助支持条件，因此要按照国家相关规范要求，开展相应的设计与管理工作。因此设计人员也需要具备良好的合作精神以及服务意识，电气设计更是要合理利用专业知识，将各个部门之间的关联性提升，经过有效性的协调管理，设计的时间与设计本身要有效协调，才能达成技术优化应用的目标。

1.2.2 电气设计规范化

在建筑项目工程施工建设期间，按照既定的流程开展电气设计，无论工程的规模大小，都需要按照程序开展实践工作。为规范市场，私自雇佣不达标的设计人员或施工单位，开展项目施工建设，这一类人群的技术水平不佳，因此可能会出现工程指标的问题，导致一系列项目施工建设的故障。

2 建筑施工阶段电气设计与安装阶段的核心问题与优化对策

2.1 电气配管问题

2.1.1 电气设计需结合实际情况

设计人员在开展相关工作的过程中，需要进行现场施工情况的模拟以及综合衡量。结合项目施工的实际要求，做好各类资源条件的优化布置，能有效提升项目工程的整体质量。但从实践来看，建筑工程项目施工阶段，设计人员未能抵达施工现场进行考察，采用粗犷式管理的方式，那么在设计阶段就可能会出现据现象、片面性的问题。在建筑工程质量控制的过程中，需要从整体进行衡量或分析，如果有弊端性的问题，很有可能会给项目工程带来不利影响[2]。

2.1.2 配线敷管需考虑各种情况带来的影响

有些项目设计师未考虑项目配管敷设环境和敷设条件对配管设计的影响，还有些项目预埋配管设计管径太小，未考虑电缆的弯曲半径及弯头数量等情况，以至于在后期施工中直接影响电缆敷设，造成了不必要的浪费。

2.1.3 施工中敷管质量把控

建筑施工建设阶段，做好质量控制是重点与难点，如果在现场出现操作失误，那么电气配管变形的情况也会一直存在。甚至还会出现弯道等情形，严重影响电气设备的实践应用。如果电气配管或电气设备，提早出现腐蚀或衰败的问题，运行困难问题产生，用户也会缺乏有效的安全保障条件。室内电气设计的关键，便是在管线预埋深度控制方面，如果预估深度与预期深度不相符，那么最终的预埋深度出现问题，在项目施工建设阶段，就可能会出现剔槽过浅的情形，项目工程质量受之影响不断降低，后续建筑工程项目的结构稳定性不足，可能会导致质量问题。

2.2 建筑内部元件应用

建筑电气设计与安装的过程中，需要对一些细节性的问题及时处理。在开关、灯具、插座等处理的过程中，设计人员工作阶段，如果没有精准可靠的测量数据的支持，就可能会出现这些部位的设备元件偏移的情形，使用者会面临诸多的安全隐患问题。在施工顺序以及插座安装设计的过程中，也需要适应正确的顺序进行操作，如果在电气设计与安装的过程中，未能将这项工作落实，那么电气系统就会受到极大的影响。

2.3 防雷接地问题

防雷接地作为建筑施工建设阶段，室内电气设计与安装需要重点关注的工作内容。首先要明确这部分阶段，对电气系统的关键影响，分析建筑物的主要特征。进行避雷设计的过程中，要精准考量避雷部件的长度，否则就可能在焊接或搭接施工的过程中，存在其他的异常行为，引发安全隐患问题。在进行安装施工的过程中，如果对一些细节性的问题处理不到位，那么就可能在接地的过程中，出现联通不顺畅的问题，避雷针最终的应用效果不为理想化。

3 建筑施工电气设计与安装工作的相关优化措施

3.1 做好施工期准备

在电气安装项目开展之前，做好设计工作极为关键。在项目施工之前，技术负责人要做好技术问题处理，并对操作人员进行详细的说明。建筑电气安装施工图设计阶段，因为电气设备和线路固定件的预埋，都需要在标识下完成。在建筑电气安装施工之前，制定相应的计划，按照计划安装施工的方法，控制施工整体进度，推进项目施工建设计划，由此一来各个部位之间的关联性显著提升。在梁柱以及层面连接的过程中，电气设计人员要深入分析设计以及建筑施工彼此之间的联系，探讨设计的可行性、有效性。设计人员不能脱离施工团队，在施工过程中，与施工人员一起审核图纸，避免出现其他错误问题。预埋件的处理，也需要在施工准备工作完成之后进行，将电气安装工程建设目标有序开展。

3.2 保障材料设备质量

在电气施工建设之前，为保障各个岗位工作人员有效配合，有关施工人员技术水平专业资料，以及施工材料准备到位，在目标的项目施工建设阶段，能快速完成安装施工操作。在项目工程建设的过程中，要注重材料以及设备的质量控制，做好监控设备的应用，在安装施工之前，提前选择相应的材料，并做好材料的质量检查，保障材料整体质量，避免未达标材料进入施工现场之中，由此一来电气设备的监管工作能按照预期目标进行。

3.3 做好装修施工

在电气工程装修施工的过程中，按照电气设计图纸以及相关的技术文件要求，按照国家规定的电气工程施工以及验收的标准规范，进行电气工程项目的查验。相关的工程建设法律法规，以及文件内容，需要与经过审批的施工技术方案协调性开展。进行隔断墙砌筑施工之前，需要分析隔断墙的水平，完成技术核实处理工作。插座、开关等在安装的过程中，要尽可能地满足项目施工图纸的要求。安装暗装插座或开关的过程中，要保障开关、插座的板面与线盒内的引出导线连接的可靠性[3]。将导线放置在线盒之中，对齐之后使用螺丝固定。在进行抹灰处理之前，要按照内墙所弹出的墙面线、水平线的要求，对电气安装工程的预留孔洞进行标注与评判处理，规避在安装施工阶段可能会存在的漏洞问题。

4 北京字节跳动公司上海总部办公用房工程应用案例

4.1 项目简介及电气设计内容

某项目为北京字节跳动公司上海总部办公用房，该项目位于漕河泾科技绿洲，该建筑高度超过50米，为一类高层建筑，本项目涉及改造面积约2.6万平方米。

笔者在本项目中完成了电力扩容解决方案、电力系统改造、配电干线系统、照明插座配电、动力设备配电、防雷接地、配电箱系统等设计。

4.2 本项目遇到的部分问题

4.2.1 原预留用电负荷不能满足本次装修改造需求

配合甲方对于现场实际用电预留接驳条件进行评估。通过前期装修用电负荷估算与原预留用电负荷对比，发现原预留用电负荷较小，不能满足本次装修用电需求。另该项目下班后大楼物业会将中央空调会关闭，而甲方又有加班需求，工作日采用大楼的中央空调系统，需另新增VRF多联机用于加班空调，仅此部分用电负荷新增了约60W/m2左右。

4.2.2 室内美学要求与电气设计需求发生碰撞

该项目甲方聘请了伍兹贝格方案设计公司，世邦魏理仕PM管理公司，这些均为国际知名公司，技术要求非常高，一方面需要满足规范设计，一方面需要结合室内装修效果、一方面又要符合后期实际使用便利性、舒适性、节能环保、维保及管理等要求，这对于电气设计的专业化和细致化要求非常高。规范要求与美观效果等经常会发生碰撞。

4.3 解决措施

针对以上问题笔者提出以下解决措施：

4.3.1 采取错峰用电等措施、优化电力资源配置

首先对原大楼电力系统进行了比较详细的研究。充分分析了各个变压器的负载类型、负载情况，并通过多次现场查勘，与园区业主及物业进行充分沟通。结合园区变压器实际各个时间段的运营用电情况、各个负载的用电特性、采取错峰用电等措施，合理的调节了各个用电系统，优化了电力资源配置，解决了客户的电力扩容需求。

4.3.2 结合室内设计效果和电气设计需求，使两者有效融合，达到平衡

通过与各方的频繁沟通，在遵守规范的前提下，既能满足实际使用要求，又能符合室内装修美观要求，还能兼顾节能、管理、维保等要求，达到一种平衡。例如：根据室内平面布置图结合美观效果、使用要求、专项配合需求等要求将开关、插座、手动报警按钮、电箱、烟感、温感、广播等提资给室内专业确认，以评估电气点位是否对于对于室内平面、立面、天花产生影响。当美观和实用发生矛盾时，通过设计施工来实现两者有效融合。本项目已竣工，目前使用状况良好。

5 结论与建议

综上所述，建筑工程项目之中做好室内电气设计与安装管理工作，要保障技术应用的有效性，提升安装施工的有效性、专业性。从施工设计到安装施工的各个环节，所包含的设计要求诸多，项目工程的质量，会影响建筑工程的质量。因此在电气安装工程施工技术应用期间，要做好各个环节的细节把控，不断提升电气工程的舒适性、安全性，提升电气工程的应用效果。市场上不同的设计院有不同的设计标准、深度、图例、绘图方法、管理要求等，各式各样，百花齐放。国家和行业虽然有统一的设计深度标准，但是描述的不够详细，还有诸多待商榷之处。实际不少设计院未完全按照此标准执行。建议深入调查各家设计院的情况，吸收众家之长，加深研究规范电气设计市场，并通过摸索实践，科学制定统一的设计标准、深度、绘图方法等，并加之应用推广。

参考文献

[1]张海玲.浅谈建筑施工中室内电气设计与安装[J].通讯世界，2017（1）.

[2]王保杰，吕帅帅，孙振东.浅谈建筑施工中室内电气设计与安装[J].建筑工程技术与设计，2018，000（016）：4094.

[3]杨春发.浅谈建筑施工中室内电气设计与安装[J].建筑工程技术与设计，2017，000（009）：2686-2686.

撰写日期：2021-04
