摘要：本文涉及一种用于烟草行业的皮带输送机，特别是指一种烟草行业用于皮带输送机毛刷轴的快速拆装机构。本改进杜绝了现有技术费时费力的清洁或更换毛刷的方式，防止了因生产线存在大量皮带输送机，无法做到及时清洁或更换，造成毛刷滋生烟虫、皮带跑偏、托辊粘垢或其他不利后果现象的发生。

关键词：快速拆装 轴头 调整螺母中图分类号：TU 文献标识码：A 文章编号：（2020）-10-344

技术背景

制丝生产线中，皮带输送机作为辅联设备起到输送烟叶或烟丝的作用。为保持带面和辊的清洁，皮带减速机通过传动系统带动毛刷组件转动，将带面清洁干净。一段时间后，毛刷会积累较多烟垢或被烟丝缠绕，相对于丝线，梗线更为严重，已使毛刷清洁效果大打折扣，且容易滋生烟虫。因此，需及时周期性地对毛刷进行拆卸清洗或更换，而现有毛刷组件拆装方式为：1、将皮带输送机落料罩四周几十颗螺丝拆卸，拆除下围板。2、拆卸毛刷组件的传动链条或同步带;将毛刷组件的轴承座固定螺栓拆卸并将毛刷组件整体取出。3、将轴承座从毛刷轴上拆卸后，拆除毛刷并清洗或更换。这种清洁或更换毛刷的方式费时费力，又因生产线存在大量皮带输送机，无法做到及时清洁或更换，造成毛刷滋生烟虫、皮带跑偏、托辊粘垢或其他不利后果。

改进内容和具体实施方式

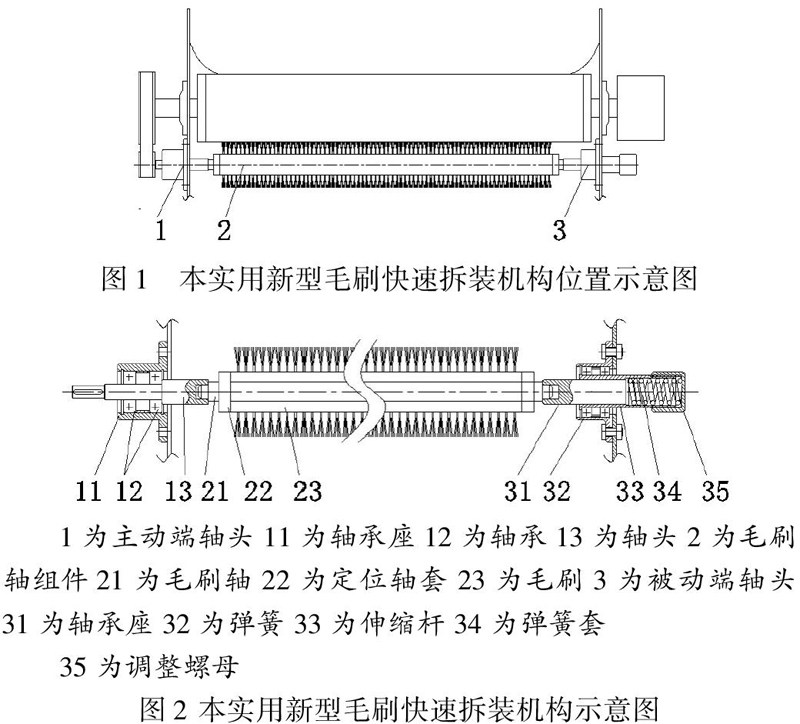

如图1所示，本实用新型提供了一种毛刷轴快速拆装机构，由主动端轴头1、毛刷轴组件2、被动端轴头3等组成。主动端轴头1由轴承座11、轴承12、轴头13等组成。毛刷轴组件2由毛刷轴21、定位轴套22、毛刷23等组成。被动端轴头3由轴承座31、弹簧32、伸缩杆33、弹簧套34、调整螺母35等组成。

本改进解决其技术问题所采用的技术方案是：

1、正常运行时：毛刷轴21两端为外六角形状，与轴头13、伸缩杆33内六角形状相配合，可随主动端轴头1的转动将扭矩通过六角头的相互作用传递给毛刷轴21、进而传递给被动端轴头3。

2、毛刷快速拆装时：手动将伸缩杆33向右推至一段距离，弹簧32被压缩，待毛刷轴21右侧外六角头暴露，此时右移毛刷轴21进而使左端外六角头移出轴头13，可将毛刷轴21拆卸。此时，弹簧32恢复，伸缩杆33复位，完成拆卸作业，接下来可对毛刷进行清洁或更换。毛刷轴的安装可按反动作完成。

与现有技术相比，本改进的有益效果是：

本改进杜绝了现有技术费时费力的清洁或更换毛刷的方式，防止了因生产线存在大量皮带输送机，无法做到及时清洁或更换，造成毛刷滋生烟虫、皮带跑偏、托辊粘垢或其他不利后果现象的发生。本改进实现了毛刷轴的快速拆装，极大方便毛刷的清洁和更换作业。

厦门烟草工业有限责任公司 361000
