摘要：随着工业化的快速发展，大气污染问题日益严重。烟气作为工业生产过程中产生的一种重要污染源，其中含有大量的硫氧化物等有害物质。硫氧化物不仅对人体健康产生危害，还会导致酸雨等环境问题。因此，烟气脱硫技术的研究和应用成为了大气污染控制领域最为紧迫的任务之一。本文旨在总结烟气脱硫技术及钒炭催化剂的基本原理和应用，为烟气脱硫技术的研究和应用提供参考。

关键词：烟气脱硫；钒炭催化剂；原理；应用；环保

前言

燃煤是我国主要的能源之一，但其燃烧过程中产生的烟气中含有大量的二氧化硫等有害气体，对环境造成了严重的污染问题。为了减少烟气中二氧化硫的排放，各国纷纷采取了一系列措施，其中包括使用烟气脱硫技术。钒炭催化剂由于其具有较高的催化活性和选择性，已经被广泛应用于烟气脱硝领域。近年来，随着对环境污染治理要求的不断提高，钒炭催化剂作为一种新型的烟气脱硫材料备受关注。因此，本研究旨在探究钒炭催化剂在烟气脱硫中的性能及机理，为其在工业实践中的应用提供理论支持和技术指导。

第1章  研究目的和意义

钒炭催化剂作为一种新型烟气脱硫材料，其在脱硫反应中的具体作用机理尚不十分清楚。通过研究钒炭催化剂的微观结构、表面特性以及与烟气中二氧化硫的反应机理，可以揭示其脱硫性能的关键影响因素，为优化催化剂设计和工艺条件提供理论指导。这对于提高烟气脱硫效率、降低能源消耗、减少环境污染具有重要意义。

另一个研究目的是优化钒炭催化剂的制备方法。目前钒炭催化剂的制备方法多种多样，但其结构和性能之间的关系尚不十分清楚。通过系统的制备工艺优化和表征分析，可以实现钒炭催化剂结构的精确调控，提高其比表面积、活性位点密度以及化学稳定性，从而增强其在烟气脱硫中的催化活性和选择性。

研究目的还包括评估钒炭催化剂在工业应用中的实际效果和长期稳定性。尽管钒炭催化剂具有较高的催化活性和选择性，但其在工业规模应用中的长期稳定性和耐久性尚未得到充分验证。通过长期的实验观察和性能测试，可以评估钒炭催化剂在不同工艺条件下的稳定性和耐久性，为其工业化生产提供可靠的技术支持。总的来说，本研究旨在深入探究钒炭催化剂在烟气脱硫中的性能和机理，为提高燃煤烟气治理效率、减少环境污染、促进能源清洁利用做出贡献。通过优化催化剂制备方法、揭示作用机理和评估工业应用效果，将为钒炭催化剂在环境治理领域的实际应用提供理论支持和技术指导，具有重要的理论意义和实践价值。

第2章 钒炭催化剂的基本原理

2.1 钒炭催化剂的组成和结构

钒炭催化剂是一种由钒元素和活性炭组成的复合材料，其组成和结构对其催化性能具有重要影响。钒元素是催化剂的活性组分，而活性炭则作为催化剂的载体，具有高比表面积和丰富的孔道结构，有助于提高催化剂的反应活性和选择性。

钒元素可以以不同的形式存在于钒炭催化剂中，常见的形式包括氧化态钒（如V2O5）、还原态钒（如V2O5x）以及钒氧化物（如V2O52）。这些钒物种在催化过程中起到活性位点的作用，通过吸附、解离和转移反应中间体等方式参与反应过程，从而实现对目标反应的催化作用。

2.2 钒炭催化剂的催化原理

钒炭催化剂的催化原理主要涉及钒元素的氧化还原性质和活性炭的吸附特性。在烟气脱硫反应中，二氧化硫与氧气发生氧化还原反应，生成二氧化硫和硫酸等产物。钒元素作为催化剂的活性组分，可以在反应中提供氧化或还原的活性位点，促进反应物之间的相互转化。

钒元素的氧化还原性质主要表现为其可在不同氧化态之间转化。在反应开始时，钒元素处于较高的氧化态（如V2O5），通过与反应物发生氧化还原反应，逐渐被还原为较低的氧化态（如V2O5x）。在此过程中，钒元素可以吸附和活化反应物，促进反应的进行。

另一方面，活性炭作为催化剂的载体具有良好的吸附特性，可以有效地吸附和固定反应物，提高反应物之间的相互作用。活性炭的高比表面积和丰富的孔道结构有助于增加反应活性位点的数量，并提高反应物的吸附速率和扩散速率，从而增强了催化剂的催化活性和选择性。

2.3 钒炭催化剂的性能评价

钒炭催化剂的性能评价主要包括其催化活性、选择性、稳定性和耐久性等方面。催化活性是指催化剂在单位时间内对目标反应物转化的能力，通常通过表观活性指标（如反应速率、转化率等）来评价。选择性是指催化剂在反应过程中产物的选择性，即特定产物与总产物的比例。稳定性是指催化剂在长时间反应中的性能变化程度，而耐久性则是指催化剂在多次使用后的性能保持能力。钒炭催化剂的性能评价需要考虑其结构、成分和制备工艺等因素的综合影响。通过调控钒元素的含量和氧化态、优化活性炭的制备工艺和表面特性，可以提高催化剂的催化活性和选择性，并改善其稳定性和耐久性。对催化剂的反应条件、循环使用情况等进行系统评估，也有助于全面了解其在实际应用中的性能表现，为其优化设计和工业化生产提供可靠的技术支持。

第3章  钒炭催化剂用于烟气脱硫性能研究

3.1 实验部分

活性焦（AC）和活性炭在烟气脱硫和脱硝方面的应用已有数十年历史，尤其是20世纪80年代开发的MET-Mitsui-BF工艺，已成为实际应用中的著名技术。为了提升AC的吸附能力和催化活性，研究者们进行了大量的修饰和活化研究。例如，将五氧化二钒（V2O5）担载在AC上制成的V2O5S/AC催化吸附剂，展现出比传统AC更优越的脱硫和脱硝性能，被认为是一种有潜力的替代材料。

在脱硫过程中，二氧化硫（SO2）通常以硫酸氢盐（HSO4-）的形式被AC或催化吸附剂的微孔结构所捕获。然而，当AC的微孔被HSO4-填充到一定程度后，其对SO2的捕获能力会显著降低。为了满足工业排放标准，需要对已经吸附了硫的AC进行再生处理，以恢复其孔隙结构和吸附能力。AC的再生方法主要包括水洗再生和还原再生两种。

水洗再生虽然简单，但需要消耗大量水资源，且产生的稀硫酸工业价值较低，且其再处理过程能耗高，因此这一方法尚未成熟，应用较少。相比之下，还原再生使用还原剂如氨（NH3）、氢气（H2）等，在加热条件下将AC微孔中的HSO4-还原，释放出工业价值较高的二氧化硫（SO2）、硫盐或单质硫。其中，直接使用AC作为还原剂的热再生方法已经应用于工业实践。

Lizzio等人的研究显示，热再生过程中主要产物为二氧化硫（SO2）和一氧化碳（CO）。Guo等人研究了V2O5/AC在380°C下的热再生行为，发现即使经过多次吸硫和再生循环，该催化吸附剂仍能保持较高的脱硫和脱硝活性。在再生过程中，主要发生的化学反应包括硫酸氢盐的还原以及可能的副反应。这些研究成果为活性焦和活性炭在烟气净化领域的应用提供了重要的理论支持和实践指导。

C + 2H2SO4 = CO2 + 2SO2 + 2H2O

C + 2（NH4）2SO4 = 4NH3 + CO2 + 2SO2 + 2H2O

C + 2NH4HSO4 = 2NH3 + CO2 + 2SO2 + H2O

Richter对活性焦（AC）在热再生过程中同时去除硫酸氢盐（HSO4-）和硫盐的动力学行为进行了研究。他假设再生过程由一系列一级反应组成，并通过实验数据和数学模拟，确定了硫酸氢盐分解为水（H2O）和二氧化硫（SO2），以及硫与碳反应生成硫盐和氧化物的活化能分别为51.2 kJ/mol、46.6 kJ/mol和355 kJ/mol。这些活化能与反应器类型无关。Richter的研究还表明，流化床中的AC热再生同样可以用一级反应模型来描述。

尽管Richter的工作为AC的热再生提供了重要见解，但关于吸硫活性炭基催化吸附剂的再生动力学的研究相对较少。特别是，五氧化二钒（V2O5）的担载显著提高了AC的脱硫活性，但其对AC再生过程的影响尚不清楚。为了为吸硫V2O5/AC的再生反应器设计和放大提供基础数据，本研究利用热重-质谱联用装置收集了吸硫V2O5S/AC热再生的数据，并对其动力学进行了分析。这些研究结果对于优化工业脱硫工艺具有重要意义。

3.1.1 ACV0/AC

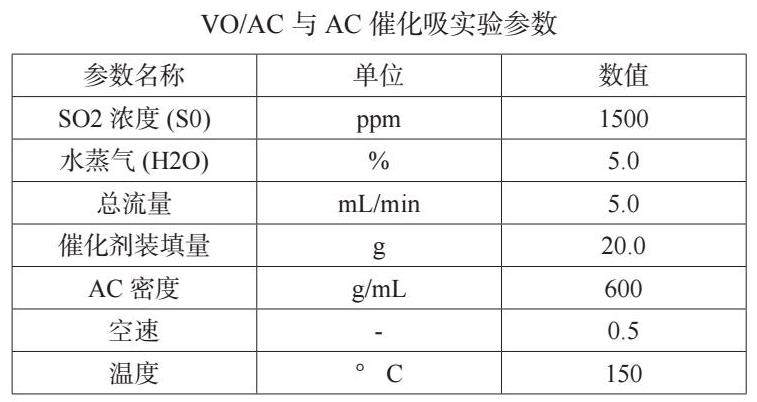

制备用于捕硫的活性焦（AC）和负载五氧化二钒（V2O5）的AC催化剂的过程是具体的操作细节和参数设置如表中所列。在这个过程中，活性焦作为基底材料，通过特定的处理步骤和条件，被转化为能够有效吸附和催化脱硫反应的催化剂。五氧化二钒的引入旨在提高AC的催化活性，从而增强其在烟气脱硫应用中的性能。制备过程中的关键参数，如温度、压力、气体流速等，都是精心选择的，以确保催化剂的最佳性能。这些参数的精确控制对于获得具有高吸附能力和良好催化活性的催化剂至关重要。通过这种方式，制备出的催化剂能够在实际的工业应用中，如固定床反应器中，有效地去除烟气中的硫化物，减少环境污染。

在评估脱硫催化剂的性能时，通常会使用二氧化硫（SO2）的转化率XSO2作为关键的评价指标。这个转化率反映了催化剂在脱硫过程中将SO2转化为其他化合物（如硫酸盐）的效率。转化率XSO2的计算基于特定的公式，例如公式4-1，该公式可能涉及到催化剂的初始和最终状态，以及在脱硫反应中SO2的消耗量。通过这个公式，研究者可以得到一个量化的指标，用以比较不同催化剂或操作条件下的脱硫效果。这个转化率是衡量催化剂活性、选择性和稳定性的重要参数，对于优化脱硫工艺和催化剂设计具有重要意义。在实际应用中，高转化率意味着催化剂能够有效地去除烟气中的SO2，减少环境污染，同时也有助于提高资源的回收利用率，如将硫元素转化为有价值的副产品。因此，XSO2的测定和优化是脱硫技术研究和工业应用中的核心内容。

XSO₂=（CSO₂ in-CSO₂ ouf）/CSO₂ in*100%

3.1.2 V205/AC在管式炉中的热再生研究

在管式炉中进行的热再生实验中，使用了50克的吸硫V2O5/AC催化剂，实验温度设定为400摄氏度。作为载气的氮气（N2）以每分钟400毫升的流量通过系统，实验过程中产生的二氧化硫（SO2）在通过液体时被吸收并发生还原反应。为了测定SO2的生成量，实验中监测了反应前后碘溶液浓度的变化。碘溶液的浓度是通过使用一定浓度的硫代硫酸钠（Na2S2O3）溶液来确定的，而硫代硫酸钠溶液的浓度则是通过标准重铬酸钾（K2Cr2O7）溶液进行标定的。为了验证实验的准确性，进行了空白对照实验，即使用与吸硫V2O5/AC催化剂相同数量和体积的石英砂进行相同的实验流程。实验的核心原理涉及三个关键反应：首先，吸附在V2O5/AC催化剂上的硫酸氢盐（HSO4-）在高温下分解，生成二氧化硫（SO2）和水（H2O）。其次，生成的SO2在载气氮气的携带下通过液体吸收系统，与碘溶液发生反应，形成碘化物。最后，通过测定碘溶液浓度的变化，可以计算出SO2的生成量。这些反应的精确控制和监测对于评估催化剂的热再生效率和性能至关重要。通过这种方法，可以有效地评估和优化吸硫V2O5/AC催化剂在实际工业脱硫过程中的应用效果：

I + H2SO4 + 2H2O = 2HI + H2SO4

I + 2Na2S2O3 = 2Na + Na2SO3

K2Cr2O7 + 6KI + 7H2SO4 = Cr2（SO4）3 + 7H2O + 3I2 + 4K2SO4

3.1.3 TG-MS实验

在热重-质谱（TG-MS）联用设备中进行的再生实验中，大约8.0克的60-80目粒径的吸硫V2O5/AC或AC催化剂被装入直径为6毫米的样品容器中。载气为氩气（Ar），流量设定为150毫升/分钟。实验开始时，温度从室温以每分钟10摄氏度的速率逐渐升高至150摄氏度，并在此温度下保持20分钟。之后，以不同的升温速率继续加热至500摄氏度，并在该温度下保持5分钟以完成整个程序。实验过程中，尾气的成分通过质谱仪实时监测，其中质核比（m/e）为44、64和18的离子流强度分别代表一氧化碳（CO）、二氧化硫（SO2）和水蒸气（H2O）的信号。

值得注意的是，在本研究的TG-MS探测性实验中观察到，即使在设备允许的最快升温速率90摄氏度/分钟的条件下，当系统温度达到300-400摄氏度并稳定后，大约80%的硫酸氢盐（HSO4-）已经发生了反应。这一发现表明，该反应体系不适合采用等温动力学方法进行研究，因此研究者选择了非等温动力学分析方法来进行实验数据的处理和分析。这种方法能够更准确地反映在实际升温条件下催化剂的再生行为，为催化剂的性能评估和优化提供了重要的科学依据。

3.2非等温动力学分析方法

对于非等温动力学，反应速率通常按下面的式进行描述

da/dt=fYaYkYTY

在化学反应动力学分析中，α代表反应物的转化率，而方程Aa）描述了反应速率的微分形式。k（T）表示反应速率常数，它随反应的绝对温度T（以开尔文为单位）变化。反应时间t以分钟为单位，而Ea代表反应的活化能，单位是焦耳每摩尔。R是理想气体常数，其值是固定的。如果设定反应的初始温度为To，并且升温速率是恒定的，那么在时间t时刻对应的温度T可以通过公式T = To + （t * β）来计算，其中β是升温速率，单位是摄氏度每分钟。因此，根据这个关系，我们可以将时间t表示为t = （T - To） / β。这样，我们就可以将式4-8转换为式4-10，以便在非等温条件下分析反应动力学。这种转换对于理解和预测在实际工业过程中催化剂的反应行为至关重要，尤其是在温度变化的情况下。通过这种方式，可以更准确地计算和预测催化剂在不同温度下的反应性能，从而为工艺优化和催化剂设计提供科学依据：

Flynn-Wall-Ozawa方法是一种在不明确反应机理的情况下，能够直接计算出反应活化能Ea的技术。这种方法利用了当u值大于20时，反应速率常数k与温度T之间的关系可以近似为一级反应的特性。Coats-Redfern方法则在已知的反应机理函数假设下，能够计算出活化能和指前因子。这两种方法的对比使用，可以帮助研究者更准确地确定反应的活化能和指前因子，从而对反应机理有一个更清晰的理解。

在进行不同升温速率下的反应研究时，如果反应的转化率α保持一致，那么根据反应模型的积分形式g（α），我们可以发现它是一个不随温度变化的常数。在这种情况下，如果我们将1/T（即温度的倒数）作为横坐标，1/g（α）作为纵坐标进行作图，将会得到一条直线。这条直线的斜率与活化能Ea直接相关，因此可以通过斜率的计算来确定反应的活化能。这种方法的优势在于它不需要预先知道反应机理的具体形式，就能够直接求得活化能，因此在科研文献中得到了广泛的应用。

在实际应用中，考虑到Flynn-Wall-Ozawa方法和Coats-Redfern方法各自的优势和局限性，本文在进行动力学分析时采取了一种综合的方法。首先，使用Flynn-Wall-Ozawa方法来估算反应的活化能，这个方法在处理数据时较为简便，且适用于广泛的温度范围。然后，根据反应体系的特性和已知的化学知识，对可能的反应机理进行合理的假设。接着，利用Coats-Redfern方法，结合Flynn-Wall-Ozawa方法得到的结果，进一步求解反应的活化能和指前因子。通过这种方法，我们不仅能够得到活化能的估计值，还能够确定最可能的反应机理函数，从而为反应动力学的研究提供了更为全面和准确的数据。

3.3结果

3.3.1  AC和V0/AC的吸实验及吸V0/AC管炉中的热再生

从吸硫曲线中可以看出，V2O5S/AC和AC两种材料的吸硫性能存在显著差异。通过对这些曲线进行积分计算，我们得到了V2O5S/AC的吸硫量为58.0毫克，而AC的吸硫量仅为20.5毫克。这一结果清楚地表明，五氧化二钒（V2O5）的添加显著提升了活性炭（AC）的脱硫能力。这一点在文献中已有广泛的研究和报道，特别是在文献中对此进行了深入探讨。鉴于此，本文将不再对这一主题进行详细讨论，而是将重点放在其他尚未充分探讨的领域。通过这种比较，我们可以确认V2O5S/AC作为一种高效的脱硫材料，在实际应用中具有重要的潜在价值。

在热再生实验中，V2O5S/AC催化剂释放的二氧化硫（SO2）可以通过碘液吸收法进行定量分析。为了准确测定V2O5S/AC的吸硫量，本文设计了三组实验，分别在管式炉中以400摄氏度的温度对催化剂进行再生处理。实验结果显示，三组样品的再生时间分别为1小时、2小时和3小时，对应的SO2析出量分别为57.5毫克/克、55.8毫克/克和60.2毫克/克。从这些数据可以看出，随着再生时间的增加，样品释放的SO2量并没有显著变化，大致稳定在60毫克/克左右。平均SO2析出量为60.3毫克/克，这一结果与之前通过吸硫曲线积分得到的吸硫量58.0毫克/克非常接近。这一一致性进一步验证了V2O5S/AC吸硫量的准确性和可靠性。这些实验结果不仅为V2O5S/AC催化剂的性能评估提供了重要依据，也为后续的工艺优化和应用提供了科学数据。

为了直观地观察二氧化硫（SO2）的析出量随时间的变化，实验中将反应器的出口直接连接到烟气分析仪器，实现了对SO2析出情况的实时监测。在升温阶段，大部分的SO2已经从活性焦中析出。当系统温度稳定在400摄氏度时，SO2的浓度几乎降至零，这表明在升温过程中，活性焦中的硫大部分已经释放。这一现象解释了为什么随着再生时间的延长，再生样品析出的SO2量变化不大。此外，这也表明对于该反应体系，采用等温动力学方法进行研究可能不适用，而非等温动力学研究方法则更为合适。

3.3.2 TGMS效果

在以每分钟20摄氏度的升温速率进行的实验中，我们对吸硫V2O5S/AC催化剂的热再生行为进行了详细分析。样品在TG-MS实验中的全程热重（TG）和微分热重（DTG）曲线，包括从室温升温至150摄氏度（423开尔文）的预处理阶段，以及随后以20摄氏度/分钟的速率继续升温至500摄氏度（773开尔文）的过程。我们观察到在升温至150摄氏度的过程中，由于水蒸气（H2O）的释放，出现了一个很明显的失重峰。在150摄氏度的恒温阶段，样品质量保持稳定，说明样品已经完全干燥。随后，在升温过程中，从200摄氏度（473开尔文）开始，出现了一个新的失重峰，这一现象伴随着二氧化硫（SO2）、水蒸气（H2O）和一氧化碳（CO）的释放，标志着热再生过程的开始。在再生过程中，未检测到其他如SO3和CO2等气体的存在，这表明再生反应可以用2HSO4- + C = 2SO2 + 2H2O + CO来描述，这与Guo等人的研究结果一致。样品在再生过程中的总失重为9.40%，根据化学方程式的计量数计算，SO2的释放量为57.8毫克/克，这一数值与V2O5S/AC的吸硫量（58.0毫克/克）非常接近，说明HSO4-在再生过程中转化完全，且失重主要是由再生反应引起的。因此，我们可以根据样品在不同温度或时间下的失重百分比，使用式来3.3.2计算HSO4-的转化率α。这一分析为理解催化剂的热再生机制提供了重要信息，并有助于优化再生过程：

在上述公式中，XT（%）表示的是样品在特定温度T下的质量变化百分比，这是通过测量样品在加热过程中的质量损失来计算的。Ws2代表硫容，即单位质量催化剂吸附的二氧化硫（SO2）的量。对于V2O5S/AC催化剂而言，其硫容Ws2的值为58.0毫克/克，而对于未改性的活性炭（AC），其硫容Ws2的值为20.5毫克/克。为了确保质量变化百分比的准确计算，在预处理阶段结束后，将样品的质量重置为零。这样做可以提供一个基准，以便在后续的热处理过程中，准确地监测和计算样品的质量变化。通过这种方法，我们可以更好地理解和评估催化剂在热再生过程中的性能，以及它们在脱硫应用中的潜力。这种计算对于优化催化剂的设计和再生策略至关重要。

第4章  结    论

本研究通过综合实验和分析，全面评估了V2O5/AC催化剂在脱硫过程中的性能。实验结果表明，V2O5/AC催化剂在脱硫活性方面表现出色，其SO2转化率XSO2的高效性通过公式3.3.2得到了量化，这一指标是评价催化剂性能的关键。V2O5的担载显著提升了活性炭的脱硫能力，这得益于V2O5的催化作用和活性炭的高比表面积。在实验中，催化剂的装填量、AC密度、空速以及操作温度等参数被严格控制，以确保实验结果的准确性。此外，实验过程中对SO2的转化率进行了实时监测，进一步验证了V2O5/AC催化剂在实际应用中的潜力。

参考文献

[1] 任鹏，宋学伟，刘海秋.宽温脱硝催化剂性能试验研究[J].电力科技与环保， 2023， 39（1）：49-58.

[2] 崔心蕾，李冉，代懿涵，et al.水热法制备钒酸铋及其光催化性能研究[J].山西化工， 2023， 43（10）：1-2.

[3] 向思羽，张朝晖，邢相栋，等.烧结烟气脱硫脱硝活性炭的研究进展[J].钢铁研究学报， 2023， 35（3）：234-246.

[4] 杜金凤，夏金松，冷健，等.燃煤烟气氨法脱硫装置总尘控制的性能研究[J].煤化工， 2021.

[5] 朱菊芬，李健，郑小霞，等.兰炭基活性炭负载TiO2光催化剂的制备及性能研究[J].  2021.

[6] 刘霞，石会龙，史德青，et al.蜂窝状活性半焦催化剂用于烟气脱硫脱硝性能的研究[J].工业催化， 2021（012）：029.

[7] 陈雅倩彭梦袁华.钒酸铋光催化剂的改性及其光催化降解性能研究[J].化学与生物工程， 2022， 39（11）：27-31.

[8] 潘冬辉，赵巧男，徐洪涛.褶皱式玻璃纤维基底的钒基催化剂性能研究[J].内燃机工程， 2022（005）：043.

[9] 胡方方，李顺，蔡思翔，et al.SAPO-34提升铁钒基催化剂抗碱性能研究[J].人工晶体学报， 2022， 51（3）：494-501.

[10] 赵瑨云，徐婕，苏丽鳗，等.BiV2O54/GO复合光催化剂的制备及催化性能研究[J].水处理技术， 2021.

[11] 谢小莉，王红梅，齐小峰.活性炭催化氧化烟气中SO2的性能研究[J].工业催化， 2022（007）：030.

[12] 王新博，建伟伟，周小盟，等.化学改性活性炭烟气脱硫的研究进展[J].辽宁化工， 2021.

[13] 张先茂，王天元，王泽，等.正交试验优化干法烟气脱硫剂的制备及性能研究[J].当代化工， 2021.
