摘要：该汽车防水淹装置，通过传感器实现充气泵的自动控制，在汽车停车状态下遇水浸泡时便可自动打开气囊将汽车向上抬升，避免汽车水淹，积水水位下降后自动将气囊气体排出，实现汽车下降落地。

关键词：防水淹装置；空气气囊；充气泵；传感器；控制

由于各种原因，水涝或积水对财产甚至人身安全构成了威胁。当城市内出现内涝水淹或意外落水时，车辆便会直接浸泡在水中。特别是在车辆水淹或落水后，如果能及时提醒车主或报警就可以大大减少人员伤亡或财产损失，因此我们生活当中需要一种车辆防水淹及报警装置来对车辆和乘客进行保护。

经过相关文献检索，与指导老师分析讨论后，提出了“车辆防水淹装置”的创新课题。本课题的出发点，是为解决车辆由于积水或落水时车辆进水的问题。因此，本课题研究与设计具有很强的社会意义。本课题在立题过程中进行了相关文献检索，充分了解了目前人们在车辆防水淹方面的成果，并在此基础上进行科技创新，主要是利用物理里的浮力原理，成熟的电子技术做出价廉物美的安全产品。本课题基于研究性学习的期望，实用性和可行性强，因此具有很高的创新价值。

一、装置所选用部件

部件一：气囊选用高强度尼龙复合材质，满足强度高、防撕裂、高防水的要求。防止气囊打开后被周边异物划破、刺破等。

部件二：智能充气（真空）机。压力可调、高可靠性，充气和抽空可以转换。

部件三：传感器。测量水位，将信号给控制电脑。

部件四：控制电脑。接受传感器信号，处理后，控制充气机工作并发出指令报警。

二、安装位置

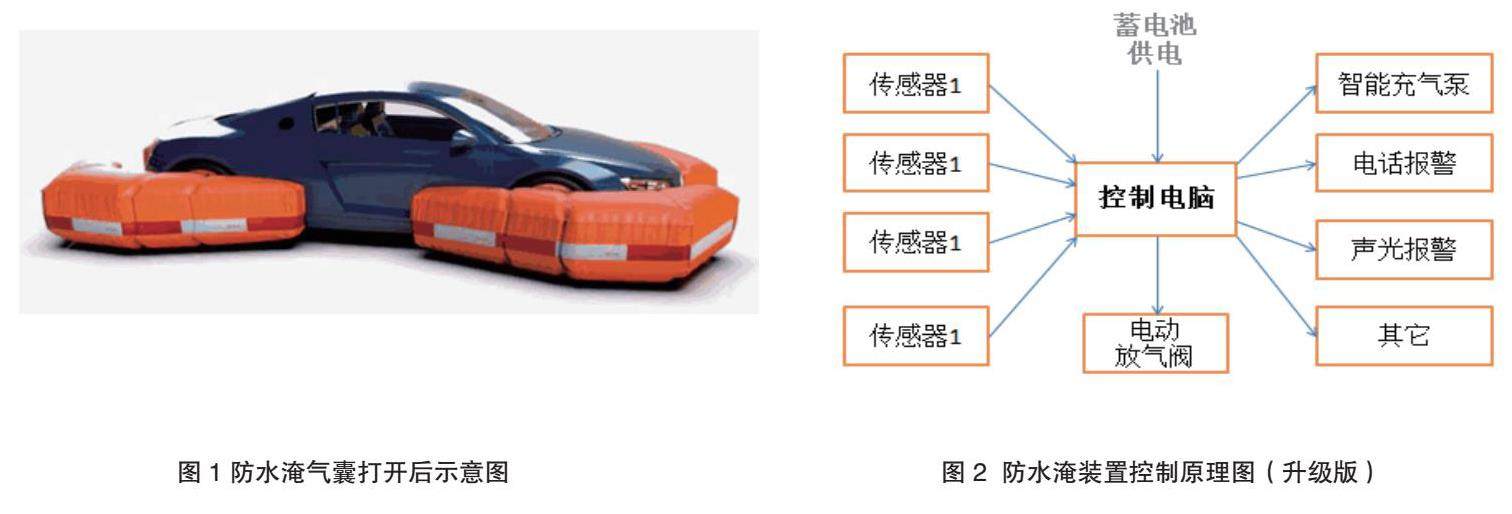

气囊安装位置：四个电控气囊依次安装在车头底部、车尾底部和两B柱正下方的车底部，用于防护车的四个方位（展开后如图1所示）。

三、工作过程

如图所示，当地面积水（或落水）水位处于上升状态时，传感器监测到雨水水位到达车底端面后，充气泵收到信号，会在短时间后启动。通过储气罐体向各个气囊同时充气，气囊充气后逐渐膨胀，将汽车抬升至安全高度；当雨水过深时，充气泵将气囊充满，气囊的浮力可使汽车浮起，避免淹。

当积水水位下降的时候，传感器监测到雨水水位低于车底部后，智能充气泵的真空功能启动，从气囊通过气泵排气，从而将汽车降下，装置收纳，汽车行驶功能恢复。

四、装置的创新点

1.在不妨碍车辆正常使用的前提下（像安全气囊一样），能将由于意外水淹或落水的损失尽可能地降低。

2.能在车辆水淹或落水后实现报警或呼救功能。

参考文献：

[1]俞祥鹏，龚学海.汽车防淹装置概述[J].科教导刊，2019.

[2]王利鹏，葛君超.汽车防水淹装置研究[J].黑龙江科技信息，2018（33）：5.

[3]黄俊渝，梁云峰，王剑鑫等.一种充气式汽车防淹系统[J].中国专利：2019.
