◆摘  要：数控车仿真的软件有很多，比较常用的有上海宇龙数控仿真软件、南京斯沃数控仿真软件，这两个软件能满足一般情况下的数控加工仿真，对于相对复杂的零件，可以用VERICUT来进行仿真，它可以自定义创建各种形式的刀具，实现各种形式的加工。

◆关键词：数控车;数控仿真;VERICUT

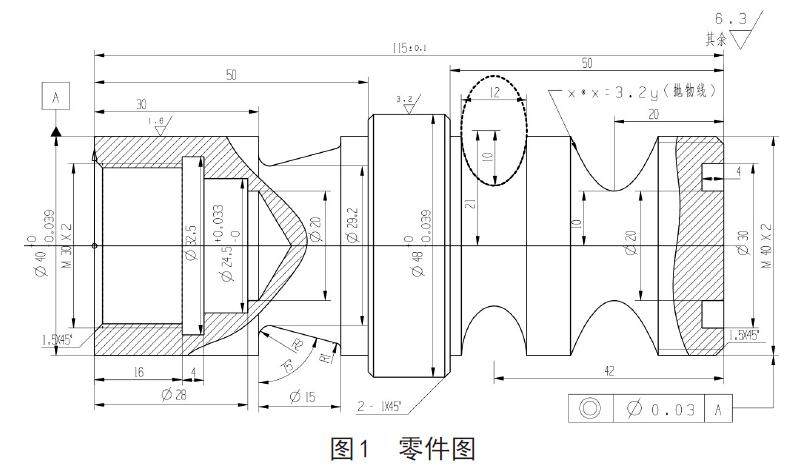

VERICUT仿真功能非常强大，然而在数控车仿真方面，自带的仿真案例很少，且多为英寸单位，毫米单位的更少，本人仅发现一个毫米单位的案例，并且加工的刀具和加床的结构简单粗陋，在这个案例上直接修改效果也不好，因此最好创建自己的仿真，根据自己的加工情况创建对应的刀具，并作为案例保存，以后可以直接调用，替换程序即可直接使用，非常具有实用价值。并文研究图1零件的仿真，程序已经用UG编好。

具体步骤如下：

1.设置仿真系统。打开VERICUT，版本以7.2.3为例，点击文件，新项目，创建一个毫米单位，文件名改为数控车仿真，点击确定，在左上角工位1下面，有控制两个字，是仿真的数控系统，打开控制，在右上角捷径下面，选择控制系统库，在库里面选择fan15t.ctl系统。打开，完成控制系统的设置。

2.添加运动轴。在机床下面的Base，先删除已有的附属，这个必须删除。再在Base上按鼠标右键，依次点击“添加”，“Z线性”。创建好Z轴;再鼠标右键Z，依次点击“添加”，“X线性”，创建好X轴。

3.添加刀塔和刀具。在创建好的X轴上，鼠标右键，依次点击“添加”，“刀具塔”，再在刀具塔Turret上按鼠标右键，依次点击“添加”，“刀具”，完成刀具塔和刀具的创建。

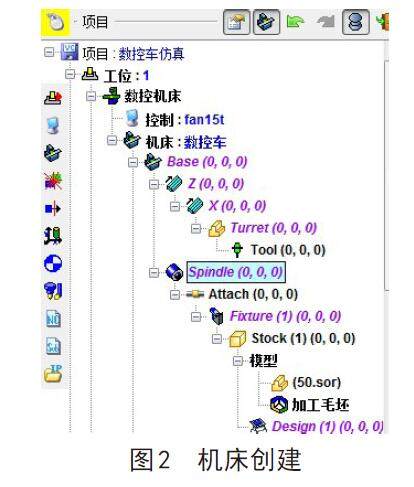

4.添加旋转主轴和毛坯。机床下面的Base文字上，按鼠标右键，依次点击“添加”，“主轴”。创建好主轴;再鼠标右键主轴Spindle，依次点击“添加”，“附属”;创建出附属Attach。然后在Attach上鼠标右键，依次点击“添加”，“夹具”，创建好夹具Fixture，再在夹具Fixture上鼠标右键，依次点击“添加”，“毛坯”，创建好毛坯Stock，再在夹具Stock上鼠标右键，依次点击“添加”，“设计”。完成后结果如图2所示。前提是要把显示机床组件开关打开。

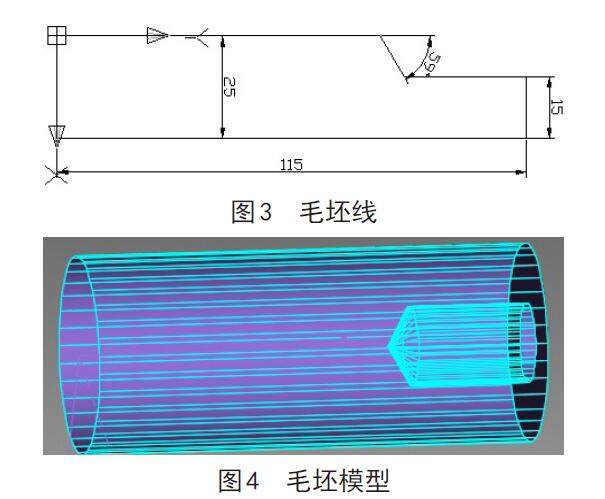

5.设置毛坯。在毛坯Stock上，按鼠标右键，点击“添加模型”，点击“创建旋转”。弹出旋转绘线界面，点击“输入DXF”，找到并打开事先用CAD绘制好的旋转线，如图3所示，CAD绘制时，旋转中心线必须在坐标X0，并要求保存为DXF格式。按输入，关闭绘线界面，弹出保存对话框，命名为毛坯，保存。出现毛坯如图4所示，视图改为ZX视图观看。

6.设置坐标系。打开配置按钮，点击坐标系统，添加新的坐标系，鼠标点击“位置”，使位置处呈黄色，输入00115，即把工件坐标系设置在工件的右端面，115为工件的长度。

7.G代码偏置，点击G代码偏置，偏置名选择程序零点，点击“添加”特征设置为从“组件”名字设置为“Turret”;到设置为“坐标原点”。

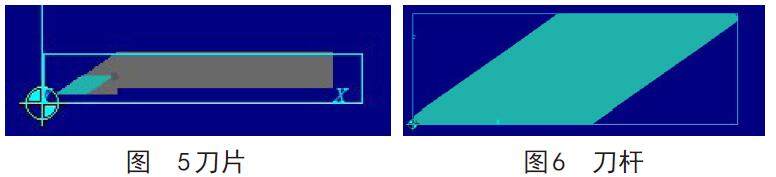

8.加工刀具设置，双击加工刀具，在左侧空白位置鼠标右键，“添加刀具”“新”“车削”，弹出创建刀具面板，点击倒数第二个“模型文件”打开事先用三维软件创建出刀片模型，并保存为STL的文件。特别注意，建模时刀位点要移动至坐标原点，且方向正确，点击“添加”，导入进来后，XZ视图观看，要是图5这样，如果不对，可以在三维软件里修改方向。

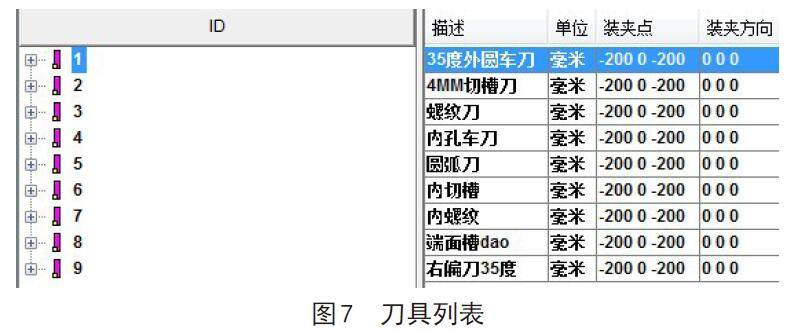

再把组件类型选择刀柄，也选择倒数第2个模型文件，打开事先用三维软件创建出刀杆模型，并保存为STL的文件。建模时注意坐标系的位置，使刀杆与刀片组合正确，如图6所示。再在刀具下鼠标右键，添加刀补，半径设置为0.4，然后点击刀具1，装夹点设置为-2000-200位置，不设置会撞刀。以此方法创建好多把刀，如图7所示。

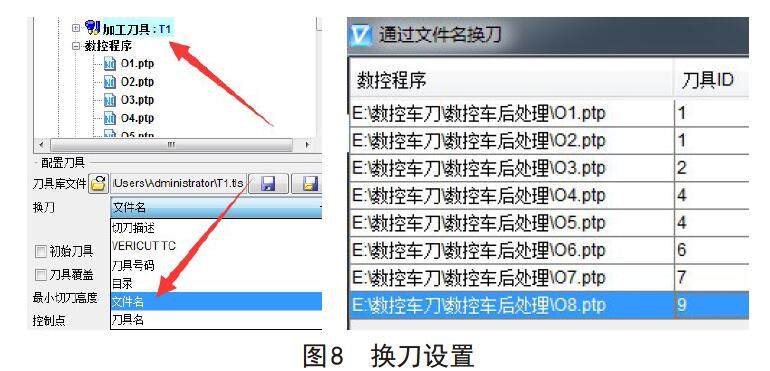

9.数控程序。鼠标右键加工程序，“添加数控程序文件”添加事先编制好的程序，再设置每个程序使用的刀具，点击加工刀具，在换刀设置里，设置为换刀方式为“文件名”，再点击“使用刀具名单”，设置每个程序的刀具，实际情况根据加工需要设置，如图8所示。

10.创建工位2，复制工位1，粘贴，得到工位2，工位2继承了工位1的所有，需要修改的地方有以下几个方面。

（1）删除毛坯Stock下的毛坯模型，因为直接使用工位1加工后的模型作为毛坯。

（2）工位2需要掉头加工，需要把毛坯旋转180度，且坐标系不动，使工件掉头后的工件原点与原坐标系重合，如果不重合，需要重新设置坐标系位置，点击工位2的Stock，点击旋转，旋转中心设置为0057.5即工件的中心，如图11所示。点击旁边的旋转图标观看旋转点是否是在中心，如果不是可以调整坐标，增量设置为180，点击+X，即完成了工件的掉头。

（3）修改程序，工位2的程序继承了工位1的程序，需要把原来的程序全部删除，替换成工位2的程序，并设置每个程序的刀具。

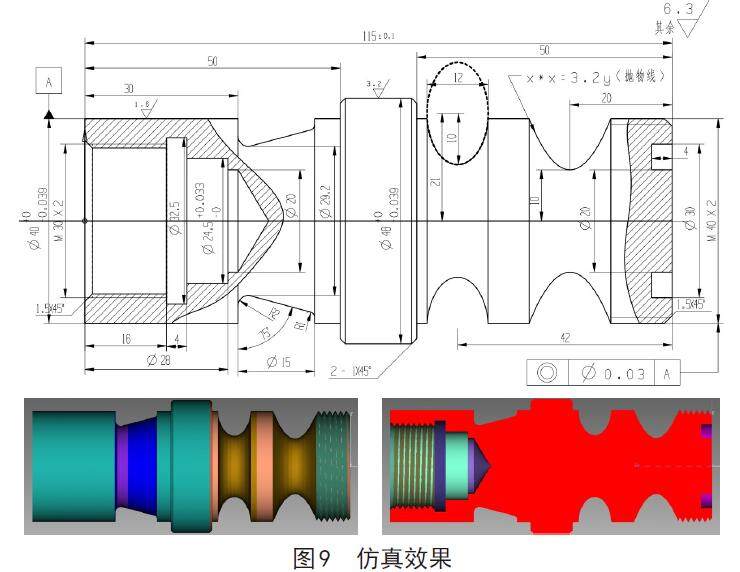

11.仿真，点击重置按钮，调整仿真速度，进行仿真，仿真的效果见图9。
