摘要：近年来无人机航空摄影测量技术在工程领域得到了广泛应用，无人机不仅操作灵活而且适应力好，可以垂直对地面拍摄图片生产为正射影像图，从中获取真实地面构筑物信息，正射影像图可以作为施工分析应用的基础。无人机航测对施工过程的测量信息了解具有一定优势，即无人机测绘速度快、效率高、空间广，能够有效地填补传统摄影测量方法无法实现的问题。本文以无人机正射影像图TIF格式与CAD图形DWG格式叠加套合为前提，梳理其作业流程，以实际项目案例应用展开介绍。

关键词：无人机;航空摄影;测量技术;正射影像;TIF格式;CAD图形;DWG格式

1前  言

为提高施工阶段踏勘进度，通过无人机航空摄影技术在实地航飞拍摄地面影像图生产的正射影像图能够快速获取构筑物信息可以作为施工调查阶段的重要依据，以此能真实反映地貌地物。通过专业软件把航拍图生产为正射影像图TIF格式，利用Global Mapper软件将正射影像图TIF格式与CAD图形DWG格式叠加套合直观反映施工范围具体情况。

2  概  述

航拍生产的正射影像图TIF格式与CAD图形DWG格式叠加套合有多种方法，可以直接在AutoCAD添加栅格图像TIF格式套合CAD图形，这种方法输出的图像存在一定弊端，效率低、不清晰，不利于制作成形象图，使用Global Mapper软件可以通过TIF格式与DWG格式图像校正，实现叠加套合精准定位，还可以输出高质量TIF栅格图像，方便制作成施工形象图，还可提高工作效率。

3  基本介绍

航测无人机可选固定翼或旋翼机型，固定翼的特点续航久，旋翼无人机的特点体积小携带方便。

正射影像图TIF格式是通过无人机航拍地面图片使用专业软件生产的影像图，带有地理坐标等信息。

Global Mapper是一个可以查看和打印各类地图图形文件的软件，能够把正射影像图TIF格式与CAD图形DWG格式通过图像校正方式完美叠加并输出高清影像图。

本文就正射影像图TIF格式与CAD图形DWG格式在Global Mapper软件叠加套合方法展开介绍。

4  项目实施

本项目属于棚户区改造工程，为群众出行、住房安全、生产宽敞、生活便利等提供服务。施工内容包含建筑主体结构和配套设施施工，配套设施包含水、暖、电、气以及场地绿化等施工内容。

棚户区项目周边包含道路、广场、商业等基础设施，为直观反映图纸内容在地理信息上的真实位置，采用Global Mapper地图制作软件对其实施。

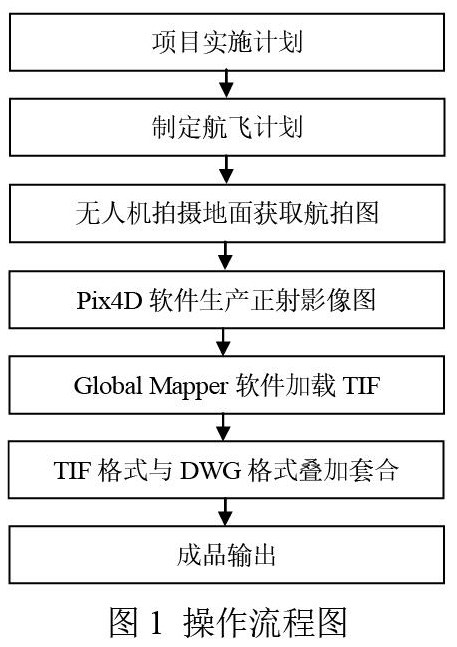

4.1流程图

4.2获取航拍图

项目测区地形相对平坦，落差较小，采用旋翼测绘型无人机2D模式执飞，飞行器的航线参数、飞行高度、重叠率等设置完毕进行垂直自动执飞拍摄地面信息。

执飞过程中，需注意无人机电池用量、飞行姿态及状态、航线作业进度等。

4.3生产正射影像图

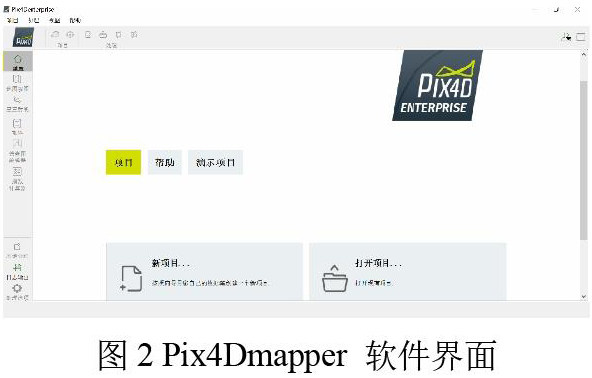

将外业航拍影像图加载至Pix4D专业软件进行智能化生产，Pix4D可以自动读取影像图片POS信息、计算空中三角形高程等，生产完毕生成正射影像图_transparent_mosaic_group1.tif。

5  图层叠加套合

5.1添加图层数据

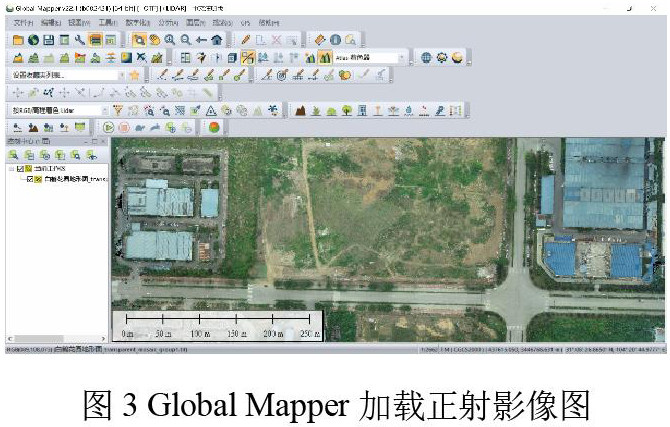

Global Mapper可以同时添加正射影像图TIF格式和CAD图形DWG格式。将TIF格式和DWG格式以叠加方式添加到控制中心当前工作区。

5.2 实现图层叠加套合

选用的地图绘制软件Global Mapper可以实现TIF格式与DWG格式图层叠加套合。

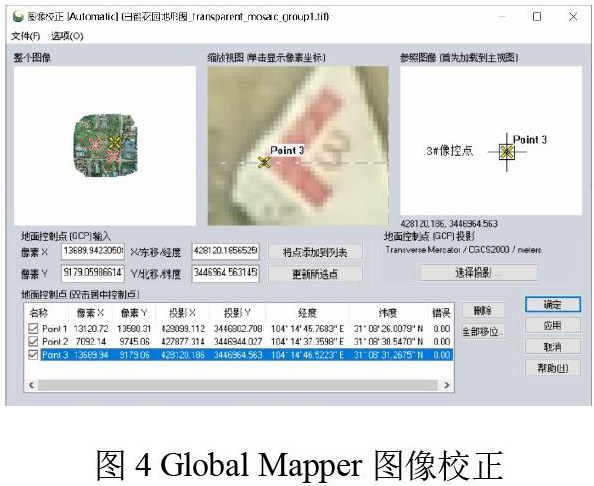

第1步：在控制中心当前影像图上点击右键选择“校正-修改图层位置/投影（重新校正）”进入图像校正窗口，校正方法选择“自动”。

第2步：校正图像，通过鼠标滚动条执行缩放视图，首先在参照图像窗口单击控制点，在缩放视图窗口同一位置单击控制点，将点添加到列表，根据所需的控制点重复上述步骤，然后按确定完成图像校正。

6  叠加套合效果

TIF格式与DWG格式完成叠加套合后，两图层会叠加融为一体，Global Mapper可以导出GeoTIFF栅格图像等多种格式。

7  结束语

本文实例介绍了无人机正射影像图TIF格式与CAD图形DWG格式通过叠加套合方法实现精准定位，通过实践证明该方法是可行的，Global Mapper地图绘制软件输出的栅格图像TIF格式为高清影像图，可以作施工调查阶段形象图使用。该方法对比在AutoCAD中直接添加栅格图像叠加套合方法体现在图像清晰、效率高，优势明显。

参考文献：

[1] 杨汝芬 万仕平 肖帅龙. 一种快速校正光栅图坐标的方法[J. 科技创新与应用. 2012，（09）.

[2]陈韵同 陈建申 王长勇. 无人机低空摄影测量技术在既有铁路站改中的应用[J. 建筑实践. 2021，（40）.

* 作者简介：陈韵同（1987- ），男，四川营山人，测量特级技师，主要从事工程测量内外业与数据处理工作。
