【摘要】会展业作为服务业的一部分，为我国经济的增长注入了源源不断的动力。。文章结合深圳国际会展中心（一期）智能化工程项目，对综合布线系统的应用进行分析和总结，为实现大型会展中心中综合布线系统的功能和应用提供参考。

【关键词】会展中心；建筑智能化；综合布线系统；应用

会展业作为促进各行各业发展与交流和拉动周边经济快速良性发展的最直接方式，对社会与经济发展起着越来越重要的作用，随着国家对其的重视和大力支持，逐渐成为目前我国具有广阔发展前景的朝阳产业。

深圳国际会展中心建成后将成为世界第一大的会展中心，是集展览、会议、活动（赛事、演艺等）、餐饮、购物、办公、服务等于一体的超大型会展综合体。深圳国际会展中心不仅可以推动国内会展业的快速发展，助力粤港澳大湾区，也会对其他大型建设工程，特别是大型会展中心的建设有着指导也借鉴意义。会展智能化基于对各类智能化系统的综合应用，将各系统和应用集成优化组合为一体，统一管理，具有感知、传输、记忆、推理、判断和决策的综合智慧能力，帮助深圳国际会展中心形成以人、建筑、环境互为协调的整合体，为会展运营方提供办公和场馆运营维护、展会保障的便捷平台，为主办方提供展会招商、协调、运营的基础环境，为参展商提供会展展示的技术支持，为观众舒适、便捷、直观的参观体验。综合布线系统作为整个建筑智能化系统的神经网络，负责数据语音传输，承载安防系统、建筑设备管理管理等系统。

一、需求分析

作为参与会展活动的不同主体，会展运营方、主办方、参展商和观众都有各自不同的需求：

会展运营方是会展场馆的运营者，在会展活动中主要负责提供展会、会议等所需的场地。除了日常办公和场馆日常维护的需求，在展会进行时进行各种保障和支持，包括安保反恐、保障空调等建筑设备的稳定运行以及各展会的个性化需求等。

主办方是会展活动中展会的组织者，协调展会的各项活动，服务于参展商和观众，展会顺利进行的主要经营者。主办方在会展场馆有一定的办公需求，不过主要需求实在票务、展前展中和展后的各种协调保障需求。

参展商是会展活动中展示的主体，除了常规的展示和洽谈需求之外，随着VR和云储存等技术的发展，参展商的展示手段更多样，效果更华丽，相应的对网络的带宽和稳定性的要求也越来越高。

观众是会展活动中参观的主体，从观众的角度看，积极参与会展是因为会展能开阔自己的视野，能为自己带来收获，也能为自身发展带来信息资源，因而多数观众对会展场馆的需求体现在展馆的交通、配套设施、展览环境、安全防范以及各种服务措施上。

在遇到大型展会、会议、或赛事时，对安保反恐的等级要求更高，可能需要当地公安的参与，因此在会展场馆建设过程中，也应考虑到当地公安反恐等的需求。

二、综合布线系统的设计原则

（1）安全性和可靠性：提供具有高度的安全性、可靠性和稳定性，包括系统自身安全和信息传递的安全以及运行的可靠性，具备长期和稳定工作的能力。

（2）成熟性和实用性：采用被实践证明为成熟、耐久和实用的技术和设备，最大限度地满足办公楼多功能服务及及将来业务发展的需要。

（3）先进性与经济性：选择较高的性能价格比以及经济优化设计方案，综合考虑设备价格、建安成本、软件开发费用、以及运行维护费用等因素。

（4）兼容性和可扩展性：总体结构具有兼容性和可扩展性，包容不同厂类型的产品，并在预埋件和线缆敷设上留有冗余，以便系统将来的扩展。

（5） 标准化和模块化：根据会展智能化系统总体结构的要求，各子系统符合标准化、模块化的要求，并能够代表时代科技水平。

（6） 保密性与可维护性：保持相对独立与封闭特征，避免信息外泄造成损失；具备故障诊断和分析工具，具备有效的维护与自恢复功能。

三、综合布线系统在深圳国际会展中心的应用

光纤接入系统

随着社会和技术的发展，参展商和观众对会展展示体验的要求在不断地提高，常规的会展展示方式已无法满足人们的需求， 参展商和观众开始更加关注会展展示的视听体验和交互体验，高清音视频和各种新媒体交互技术，比如VR，直播开始大量应用于会展展示中。同时随着云存储的逐渐普及，参展商们开始通过云存储进行会展展示存储和下载。这些导致展会进行期间将会有大量的数据传输需求，对会展场馆网络的稳定性和带宽提出了更多要求。2020年开始，新冠防疫常态化秩序的建立，更多的线上会展或VR观展开始普及，会展活动对网络的需求日趋强烈。

为了满足参展商现在和未来高速上网的需求，深圳国际会展中心的光纤接入系统除了满足常规的网络接入功能之外，还将光纤接入系统的光纤点位布置到了每一个展位。系统通过144芯光纤从运营商机房辐射到地下室汇聚间，再通过24芯光纤到接入弱电间，用户如果有需求可以通过光跳线进行跳接，将指定展位箱直接和运营商机房进行联通，向运营商申请后，开通光纤专线，以满足高速传输的需求。

六张网

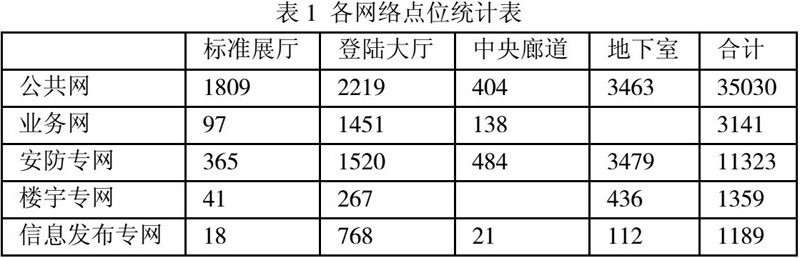

作为全球最大的会展中心，深圳国际会展中心共有近38171个数据语音点位，11323个视频监控和门禁点位，1132台DDC、控制点位超过10万个，信息发布屏1200多块， 150多个各种规模、类型的会议室，规模大，数量多。为了保证各系统的稳定运行，深圳国际会展中心建立了6张网络，分别是公共网、业务网、安防智能化专网、楼控智能化专网、信息发布专网和会议专网。每张网根据各自的功能、应用场景和安全性需求独立成网，物理隔离，进行设置网络配置。将网络进行合理的划分，有助于提高系统的稳定性和安全性，提高设备利用率和使用效率，在一定程度上也可以降低投资。

公共网承载参展商用网和无线WIFI系统。提供信息的接收、交换、传输、存储、检索、显示、处理等业务，。部分采用单模光缆，铜部分采用超六类系统。采用接入、汇聚、核心三层架构，1G到桌面、10G到汇聚、40G到核心；设置运维管理区、应用服务器区、网络出口区3个逻辑功能区；关键设备、关键链路全部采用双备份。

业务网承载办公数据与IP电话业务用。光部分采用单模光缆，铜部分采用超六类系统。采用接入、汇聚、核心三层架构，1G到桌面、10G到汇聚、40G到核心；设置运维管理区、应用服务器区、网络出口区3个逻辑功能区；关键设备、关键链路全部采用双备份。

安防智能化专网承载入侵报警系统、视频安防监控系统、出入口控制系统、求助报警对讲、客流统计、车位引导及反向寻车系统。光部分采用单模光缆，铜部分采用六类系统。采用接入、汇聚、核心三层架构，1G到桌面、10G到汇聚、40G到核心；关键设备、关键链路全部采用双备份；设置主副共5套核心设备分区域处理各自管辖区域的接入设备。

楼宇智能化专网承载承载建筑设备监控系统、远程抄表系统、智能照明系统、电力监控系统。光部分采用单模光缆，铜部分采用六类系统。采用接入、汇聚、核心三层架构，1G到桌面、10G到汇聚、10G到核心；关键设备、关键链路全部采用双备份；设置主副共5套核心设备分区域处理各自管辖区域的接入设备。

信息发布专网承载信息发布系统。光部分采用单模光缆，铜部分采用六类系统。采用接入、汇聚、核心三层架构，1G到桌面、10G到汇聚、10G到核心；关键设备、关键链路全部采用双备份。

会议专网承载会议系统。负责会议音视频和控制信号的传输。

两个数据中心、三个汇聚间

为了保证在大型展会、国际会议或大型赛事等重要活动时，能有一个稳定安全的网络环境，深圳国际会展中心分别在南登陆大厅设置了数据中心，在北登陆大厅设置了灾备数据中心，并将整个会展划分为五个相对独立的子区域，将汇聚设备集中设置再与核心上联。两个数据中心互为备份，之间通过两根24芯光纤连接。公共网和业务网的两组核心分别设置在两个数据机房内，安防智能化专网和楼控智能化专网的主核心设置在南登录大厅的数据机房内。同时，两个数据中心兼顾所属区域的汇聚设备也设置在各自数据中心内。其他三个区域的汇聚设备设置在各自区域的消防控制室内。汇聚设备的集中放置，便于设备的维护和展会期间进行技术保障。进行区域划分又可以分担整个系统的维护压力，即使一个区域的网络发生故障，也不会影响其他区域网络的正常运行。

公安网和公安机房

考虑到大型展会、国际会议或大型赛事等重要活动时的公安、反恐需求，为了保证保密性，单独设计了公安网和公安机房。

四、综合布线系统在大型会展中心应用的思考

在大型会展中心综合布线系统设计中，应根据不同的网络需求，将网络进行合理划分，根据应用场景和安全性等需求分别进行设备配置，这样可以提高网络稳定性和安全性；在进行网络划分时，宜考虑应用vlan对安全性要求接近的网络进行划分，减少系统设备的数量，在满足使用需求的前提下降低投资。

五、结语

在进行大型会展中心综合布线系统设计的时候，应充分考虑会展运营方、主办方、参展商和观众是需求，结合各子系统的特点，对网络进行合理的划分。同时系统还应做一定的预留，方便未来的扩展需求。对于大型会展活动，还应考虑到公安反恐的需求，做一定的预留，只有这样才能做好大型会展中心的综合布线系统设计。

参考文献：

[1] 张晓， 刘娟. 电气工程在智能建筑中的应用分析[J]. 江西建材，2014（15）：203.

[2] 文灵. 会展中心智能化系统规划设计研究[D]. 大连理工大学，2013.
