摘要：本文针对高压配电网中光伏电气接入技术进行了深入研究，通过对相关理论与实践进行综合分析，提出了一套完整的解决方案。首先，介绍了高压配电网的基本概念和发展现状；其次，探讨了光伏发电技术的原理和特点；接着，分析了光伏电气接入对高压配电网的影响；最后，提出了优化的光伏电气接入技术方案，以提高配电网的可靠性和稳定性。重点论述SVG谐波治理和储能技术应用。

关键词：高压配电网；光伏发电；电气接入技术;谐波治理；储能

一、引言

高压配电网作为能源传输的重要组成部分，在能源转型中扮演着至关重要的角色。随着光伏发电技术的快速发展，光伏电气接入成为高压配电网的重要组成部分。本文旨在深入研究光伏电气接入技术对高压配电网的影响，并提出优化方案，以应对日益增长的光伏发电需求，提高配电网的可靠性和稳定性。通过本文的研究，可以为高压配电网的设计与运行提供理论支持和实践指导，推动光伏发电与配电网的协同发展，促进清洁能源的有效利用。

二、高压配电网概述

2.1 高压配电网的定义与分类

高压配电网是现代电力系统中的主要组成部分之一，其主要功能是将发电厂产生的大电量电能高效传输到各个地区的变电站，并将其分配给终端用户。通常情况下，高压配电网的电压等级在110千伏以上，能够满足长距离电能传输和大功率负载需求。根据不同的标准和特点，高压配电网可以进行多种分类。一种常见的分类方法是根据电压等级划分，包括超高压、特高压、超高压和高压等级。另一种分类方法是根据功能特点划分，例如主网、联络网和地方网等。这些分类方法有助于理解高压配电网的结构和运行特点，为电网规划和运营提供指导。

2.2 SVG对谐波治理的前后效果

光伏 SVG 无功补偿，即静态变流器（Static Var Compensator）是一种用于动态无功补偿的装置，其中一次电气接线图所示，实际应用中，并网母线存在为6kV、10kV、35kV或更高：

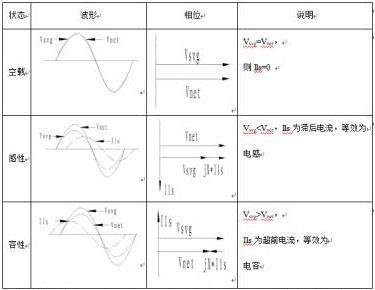

运行状态原理：

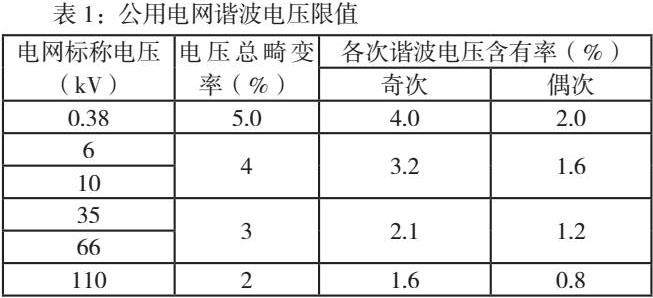

治理前：在SVG未投入运行之前，电力系统中的谐波问题可能较为严重。谐波电流会导致电网波形畸变，降低电能质量，同时可能引发设备过热、损坏，甚至对整个电力系统的稳定性产生威胁。此外，谐波还会增加系统的无功需求，降低功率因数，进一步加剧系统的不稳定性。

在计算SVG装置无功补偿容量时，不仅要考虑10kV配电网基波无功补偿容量，同时还要考虑在容量范围内补偿配电网中存谐波分量，对配电网谐波进行有效治理，有效提高供电电能质量水平。根据统计算，知I母和II母需要补偿的无功容量分别为3.6MVA和3.9MVA。因此，I母和II母分别选用的SVG无功发生器装置计算所需容量为：3.6+0.57/2=3.85MVA，取SVG无功发生器补偿容量为±4 Mvar，同理II母SVG无功发生装置的补偿容量也取为±4Mvar。

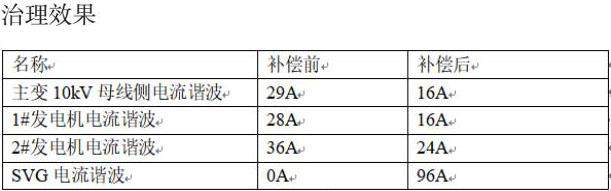

治理后：SVG投入运行后，其效果主要体现在以下几个方面：

谐波抑制：SVG可以动态地补偿电网中的谐波电流，从而降低谐波对系统的影响。它通过实时监测电网的电压和电流，采用适当的控制策略来补偿谐波电流，减小谐波对光伏发电系统的影响。

无功补偿：SVG可以发出或吸收无功电流，以补偿系统中的无功需求，提高系统的功率因数。这有助于减少线路损耗，提高电能传输效率。

电压支持：SVG还可以提供电压支持，稳定电网电压。在电压波动较大的情况下，SVG可以迅速响应，调节输出电压，保持电网电压的稳定。

变压器无功损耗计算公式为：

公式中，QT为变压器无功损耗，kvar；UK％为变压器短路电压百分数，I0％为变压器空载电流百分数；S为变压器的视在功率，kVA；SN为变压器额定容量kVA。一般的，升压变的短路电压百分值为6.7％，空载电流百分值为0.4％。

按照此参数，升压变的无功需求约为电站总容量的7%，整个电站无功需求为10%；若光伏电站并网工程采用一次升压，即升压至35kV或10kV并网，其无功补偿容量可按光伏电站总容量的10％配置。

三、光伏发电技术概述

3.1 光伏发电原理

光伏发电是利用光电效应将太阳能直接转化为电能的过程。该效应是指当光线照射到半导体材料表面时，光子能量被吸收后，激发了电子跃迁到导带中，形成自由电子和空穴。在半导体两侧加上金属电极，电子就会在电场作用下流动，形成电流。这种现象称为光伏效应。光伏电池是光伏发电系统的核心部件，通常由多个光伏电池组件组成。

3.2 光伏发电特点分析

光伏发电具有多个显著特点，使其在能源领域具有重要地位。首先，其清洁环保属性是其最大的优势之一。光伏发电过程中不产生二氧化碳等有害气体，对环境无污染，可有效减缓气候变化，为可持续发展提供了可靠支持。其次，光伏发电依赖于太阳能，是一种典型的可再生能源，具有取之不尽、用之不竭的优势，有助于提高能源供应的可靠性和稳定性。此外，光伏发电系统具有分布式特性，可灵活布置在各种场所，降低了输电损耗，增强了电网的稳定性和可靠性。其低噪音特点使其在城市和乡村等各种场所都适用，减少了环境污染和生活干扰。

四、数据分析

在高压配电网中，光伏电气接入技术的数据分析是一个复杂而重要的过程，它涉及对光伏系统性能、电网运行状态以及两者之间的交互作用进行深入理解。以下是一些关于高压配电网中光伏电气接入技术的数据分析要点：光伏系统性能数据分析：发电效率：分析光伏系统的发电效率，包括日发电量、月发电量、年发电量等数据，以及不同时间段内的变化趋势。故障检测：通过数据分析，识别光伏系统中的潜在故障，如电池板损坏、逆变器故障等，并及时进行维修。温度与光照影响：研究温度和光照对光伏系统发电效率的影响，为优化系统设计和运行提供依据。电网运行状态数据分析：电压与频率：监测高压配电网的电压和频率，确保其处于正常范围内，并分析其波动情况。功率流：分析电网中的功率流，包括有功功率和无功功率，以及光伏接入对电网功率流的影响。电能质量：评估电网的电能质量，包括谐波、电压波动等指标，确保电网稳定运行。光伏与电网交互作用数据分析：并网影响：分析光伏接入对高压配电网的影响，包括电压波动、谐波污染、电网稳定性等方面。功率匹配：研究光伏系统输出功率与电网需求之间的匹配关系，优化光伏系统的并网策略。孤岛效应：通过数据分析，识别并预防孤岛效应的发生，确保电网安全稳定运行。数据分析方法：时间域分析：评估光伏系统和电网的性能随时间的变化趋势。频域分析：分析光伏系统和电网中各种频率分量的特点，如谐波分析等。小波分析：全面分析光伏系统和电网的输出性能和问题，提供更为精细的分析结果。数据分析应用：性能评估：通过数据分析，评估光伏系统和电网的性能，为优化设计和运行提供依据。故障诊断：利用数据分析技术，及时发现并诊断光伏系统和电网中的故障，提高系统的可靠性。预测与规划：基于历史数据和分析结果，预测光伏系统和电网的未来发展趋势，为规划和决策提供支持。

五、优化的光伏电气接入技术方案

5.1 智能逆变器技术

智能逆变器能够实现实时的功率控制。通过监测光伏发电系统的功率变化，并与智能电网通信，智能逆变器可以根据电网需求动态调整输出功率，从而实现电力平衡和稳定供电。例如，当电网负荷增加时，智能逆变器可以自动增加输出功率，保持电网稳定运行；而在电网负荷下降时，则可以相应减少输出功率，避免电网过载。逆变器也可以根据电网的电压和频率信号进行调整，以确保光伏发电系统与电网同步运行，并对电网的电压和频率进行调节，减少其波动对配电网稳定性的影响。这种能力对于提高电网的稳定性和可靠性至关重要，尤其是在大规模光伏电气接入的情况下。另外，智能逆变器技术还能实现故障检测和隔离功能，提高光伏发电系统的安全性和可靠性。逆变器可以监测电网和光伏发电系统之间的电流和电压，及时发现故障并进行隔离，防止故障扩散，保护电网和设备的安全运行。通过及时准确地检测和处理故障，智能逆变器技术能够降低系统停机时间，提高光伏发电系统的可靠性和运行效率。

5.2 配电网调度与管理技术

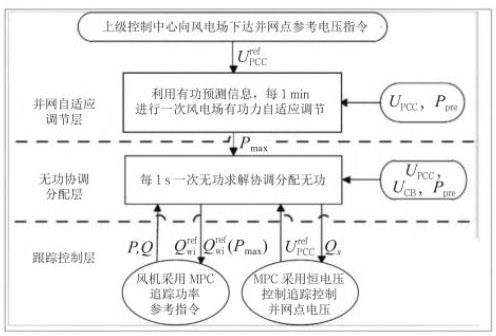

5.2.1 配电网调度原理

配电网调度是指根据电力系统的运行情况和需求，合理安排和调整电力资源的分配和利用，以保障电网的安全、稳定和高效运行。配电网调度原理涉及多个方面，包括电力负荷预测、发电资源调度、电力系统优化等。首先，通过对电力负荷的预测分析，可以预测未来一段时间内的负荷变化趋势，为电力调度提供参考依据。其次，根据电力负荷预测结果和电力系统的运行情况，进行发电资源的调度安排，包括火力发电、水力发电、风力发电、光伏发电等不同类型的发电资源的调度和优化。同时，还需考虑输电线路的负载情况、变压器的运行状态等因素，制定合适的电力输送方案，保障电力系统的安全稳定运行。

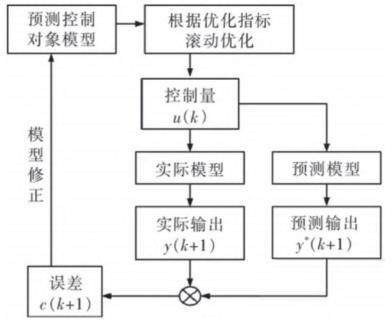

5.2.2 配电网管理技术在光伏电气接入中的应用

配电网管理技术在光伏电气接入中的应用主要体现在光伏发电系统的接入和调度管理方面。光伏发电系统作为分布式能源接入配电网的一种重要形式，其接入涉及电力系统的规划、设计、运行等多个环节。配电网管理技术通过对光伏发电系统的接入容量、接入位置、接入方式等进行管理和优化，实现光伏发电系统与配电网的协调运行。在光伏电气接入中，配电网管理技术可以实现光伏发电系统的并网控制、功率调节、运行监测等功能。通过智能监测装置和远程通信技术，可以实时监测光伏发电系统的运行状态和电力输出，及时调整光伏发电系统的发电功率，以适应电力系统的负荷变化和运行需求。

5.3 储能技术

5.3.1 储能技术原理与分类

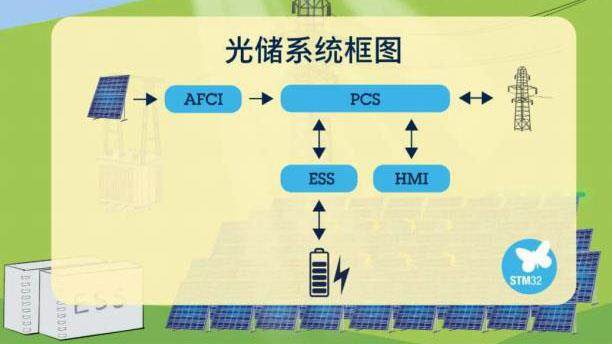

电弧检测与阻断技术（AFCI，Arc-Fault Circuit-Interrupter）

电能逆变系统（PCS，Power Conversion System）

储能系统（ESS，Energy Storge System）

人机交互系统（HMI，Human Machine Interface）

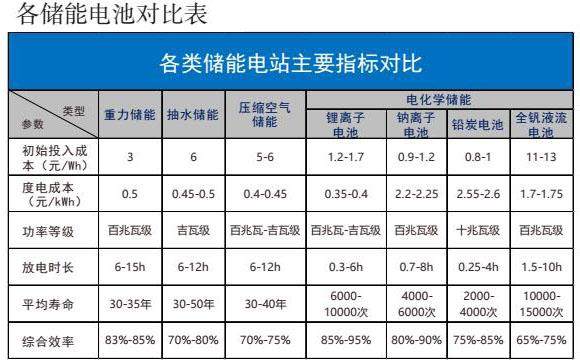

储能技术是指将能量转化成另一种形式，并在需要时再次释放的技术。其原理基于能量的转化和储存，在光伏电气接入系统中，储能技术被用于存储光伏发电系统产生的电能，以便在需要时供电。在储能技术中，常见的分类包括化学储能、机械储能和电磁储能。化学储能主要通过电池等装置将电能转化为化学能存储，包括锂离子电池、铅酸电池等。这种技术具有能量密度高、循环寿命长等优点，在光伏电气接入系统中得到广泛应用。机械储能则通过将能量转化为机械能存储，包括压缩空气储能、重力储能等。这些技术通过将能量转化为压缩气体或提升重物的方式进行能量储存，具有快速响应、高效率等特点。电磁储能则是通过电磁场存储能量，包括超导磁体储能、电容储能等。这些技术具有能量密度高、响应速度快等特点，适用于对能量密度和响应速度要求较高的场景。

5.3.2 储能技术在高压配电网中的应用前景

在高压配电网中，储能技术具有广阔的应用前景。首先，储能技术可以提高电网的稳定性和可靠性。高压配电网承担着重要的电力输送和分配任务，但面临着频繁的电力波动和负荷变化。储能技术可以在电网负荷高峰时释放能量，平衡负荷与供电之间的差异，减轻电网压力，提高电网的稳定性和可靠性。其次，储能技术可以提高电网的灵活性和响应速度。在高压配电网中，对于电力供应的灵活性和响应速度要求较高，以应对突发负荷增加或电网故障等突发事件。储能技术具有快速响应的特点，可以在短时间内释放能量，提供紧急备用电力，保障电网的稳定运行。

以大型锂离子电池储能电站为例，100MW/200MWh 是比较常见的配置，其 中 100MW 是指对外充放电的功率，200MWh 是指容量。一般可以理解为与直流侧相关的部件与时长、容量相关，而交流，即逆变器之后的环节与功率相关，与时长无关。所以，可以将储能系统各部件的成本大致分为与容量相关、与功率相关两部分，即容量成本、功率成本。

比如，在光伏电站增加一个储能系统，光伏安装容量500kW，设计一套250kW储能系统，配备一台250kW的PCS双向储能变流器，1000kWh储能锂电池，整个光储系统初装费用为420万元，光伏平均每年发电50万度，由于安装储能，可以调节光伏电量输出时间，计划安排30万度在电价峰值时功率输出，每年收益约为30.8万元，10万度为平段时间输出，每年收益为6.7万元，20%节假日以脱硫电价0.453元卖给电网公司，总收入为4.5万元，利用峰谷0.8元每度的价差，每天充电800度，充放电效率算0.85，在高峰期放640度，一年约14.2万元；电网停电会给工厂带来较大的损失，停电一小时，可能损失几千到几万元，加装储能系统，可作为备用电源使用，一年估算4.5万左右，每年收益60.7万，大约6.9年收回投资。

重力储能是一种机械式的储能，其储能介质主要分为水和固体物质，基于高度落差对储能介质进行升降来实现储能系统的充放电过程。其主要原理为，通过电力将重物提升至高处，以增加其重力势能完成储能过程，通过重物下落过程将重力势能转化为动能，进而转化为电能。将来可能成为光伏领域新的风向标。

六、结论

本文深入探讨了光伏电气接入技术对高压配电网的影响及优化方案。光伏发电作为清洁能源的重要来源，其接入不仅对配电网稳定性构成挑战，也为能源转型提供了新的机遇。通过智能逆变器技术、配电网调度与管理以及储能技术等方案的优化应用，可以有效提升配电网的可靠性和稳定性，促进清洁能源的大规模应用。未来，随着技术的不断进步和政策的支持，光伏电气接入将发挥更加重要的作用，为构建可持续、智能的能源系统贡献力量。

参考文献：

[1]柴园园.含高渗透率光伏配电网分布式电压优化控制[D].天津大学，2021.

[2]周福平.考虑配电网安全稳定性的光伏电站有功功率调控策略研究[D].合肥工业大学，2020.

[3]常莉敏.光伏高渗透配电网无功电压优化控制策略研究[D].东南大学，2018.

[4]罗安.电网谐波治理和无功补偿技术及装备.北京：中国电力出版社，2006

[5]罗景耀.分布式无功补偿系统在光伏电站中的应用[J].电工技术，2023，（12）

[6]李明. SVG在光伏发电系统中的应用研究.太阳能学报.2023.5

[7]李华. 光伏电站SVG无功补偿和谐波治理技术研究. 机械工业出版社.2021

[8]王强. SVG在光伏并网系统中的应用及谐波治理效果分析.电力工业出版社.2022

[9]刘洋. 光伏储能系统优化设计与运行控制研究.科学出版社。2020

[10]李莉. 光伏电站储能系统优化与运行控制.电子工业出版社。2022
