摘要：本文全面探讨了倾斜摄影测量技术，旨在确保其在应用实践中能够发挥最佳效果，为三维模型构建提供坚实的信息基础。文章深入解析了倾斜摄影测量技术的核心原理、显著特点、系统构成、详尽的处理流程与关键技术，并详细阐述了其在实际应用中的广泛场景。此外，文章还对三维建模技术及其模型修饰方法进行了细致分析，以期为行业内的专业人士提供全面且实用的参考指南。

关键词：倾斜摄影测量；三维模型构建；三维模型修饰

倾斜摄影测量技术的革新性应用，彻底颠覆了传统测量技术的局限，显著提升了测量效率，并确保了测量数据的精准性。其革命性的进步不仅在于此，更在于它支持了基于倾斜射影像的精细三维模型构建与修饰。这一技术能够真实、直观地呈现摄影成果，为测量人员提供了前所未有的便利，使得他们能够更加高效、准确地完成测量任务。

1倾斜摄影测量技术

倾斜摄影测量技术，源自摄影测量的核心理念，它通过采用不同种类的传感器，从多个角度对地面目标物进行图像捕捉，从而全面捕捉建筑物的纹理信息。结合专业的处理软件，该技术能够迅速构建大范围的城市三维模型，极大地提升了生产效率。由于其具备多视角、高度真实性和全要素覆盖等优势，倾斜摄影测量技术在国土资源管理、城市规划、资源开发利用、应急响应等众多领域都展现出了广泛的应用价值。

1.1倾斜摄影测量原理

倾斜摄影测量技术，作为航空摄影领域的一大创新，突破了传统垂直摄影的局限，成功捕捉到了地物的侧面细节。该技术巧妙地运用多相机系统，在精心设计的平台上实施多角度的摄影作业，从而生成了包含丰富侧面纹理信息的高清影像。这些影像不仅精准还原了实际场景，而且通过与POS系统的紧密结合，实现了对地面目标的高效地理信息量测。这种先进的影像资料为后续的模型构建提供了强有力的支持，不仅显著降低了成本，还极大地提升了建模的精确度和质量。

1.2倾斜摄影影像特点

倾斜摄影影像，作为从不同角度捕捉地物细节的拍摄成果，其显著特点如下：

（1）多视角全面性：倾斜影像提供了从多个角度观测的丰富信息，包括地物的侧面纹理细节，为数据分析提供了多维度的参考。

（2）高分辨率与广覆盖性：影像具备高分辨率和大视场角，同时影像数量相对精简，能够覆盖广泛区域，极大地提升了数据处理的效率和便捷性。

（3）地理定位与属性测量：影像中包含了精确的位置和姿态信息，使得直接量测地物属性成为可能，为地理信息的提取提供了便捷途径。

（4）焦距可调与细节变化：在不同焦距条件下，地物的影像表现会有所不同，无论是尺度还是分辨率都能根据需要灵活调整。

（5）高重叠度与信息冗余：倾斜摄影影像的高重叠度保证了信息的冗余性，确保了地物覆盖的全面性和数据的可靠性。

（6）特征复杂与纹理丰富：由于地物变形和遮挡现象的存在，倾斜影像中的特征信息变得复杂多样，同时纹理信息也极为丰富，为地物识别和分类提供了有力支持。

（7）快速获取与自动化处理：倾斜摄影技术能够快速获取影像数据，并且结合自动化处理技术，能够实时更新数据，满足快速响应的需求。

1.3 倾斜摄影测量系统的构成

倾斜摄影测量系统是一项集成多种尖端技术的解决方案，它将先进的导航系统与摄影测量系统无缝融合。这一系统能够捕捉地物在不同视角下的高清影像，为三维模型的精确构建提供坚实的数据基础。借助前沿的定位技术，它能在非现场环境中准确地进行量测和分析。具体来说，导航系统负责提供准确的位置和姿态信息，而摄影测量系统则负责捕获多角度下的细致影像数据。

1.3.1 GNSS导航系统

GNSS，即全球卫星导航系统，是一个由多个在轨卫星系统构成的庞大网络。它能够提供全天候、连续不断的实时导航服务，确保用户能够获取精确无误的地理坐标信息。在倾斜摄影测量中，GNSS发挥着至关重要的作用，它能够迅速准确地确定摄站点的坐标。GNSS系统由卫星空间部分、地面控制中心以及用户接收设备三大部分组成。值得注意的是，定位精度会受到多种因素的影响，但通过差分GNSS技术，这些误差可以得到有效消除或削弱，进而显著提升定位精度。差分GNSS技术主要包括伪距差分和载波相位差分两种，其中载波相位差分因其更高的定位精度而广泛应用于倾斜摄影测量技术中。

1.3.2 倾斜摄影系统的升级与演进

（1）先进的三相机系统

三相机倾斜摄影系统集大成于三台高解析度数码相机，其中中央相机专注于捕捉垂直视角的清晰影像，而两侧相机则分别捕捉两侧的倾斜视角影像。该系统特色在于其旋转式构架设计，一次曝光后能够自动旋转90°，轻松实现五个不同方向的影像拍摄。美国天宝公司的AOS系统便是这一领域的佼佼者，展现了其卓越的技术实力。

（2）前沿的五相机系统

五相机倾斜摄影系统进一步提升了影像捕获的全面性和精确性。其核心为一台垂直视角相机，而四周的四台相机则分别在40°至60°的倾角范围内捕捉侧视影像。这一系统不仅集成了GPS和IMU技术，确保了外方位元素的精确获取，还为后续的数据处理提供了极大的便利。在国际市场上，美国Pictometry、徕卡RCD-30、微软UCO和德国IGI的DigiCAM系统都是知名的五相机系统代表。而在中国，尽管倾斜摄影技术的发展相对较晚，但近年来也涌现出了一批优秀的五相机系统，如北京四维远见的SWDC-5、中测新图TOPDC-5和上海航遥AMC580等，这些系统不仅填补了国内的技术空白，也展现了中国在倾斜摄影技术领域的迅猛发展。

1.4倾斜摄影测量数据处理流程及关键技术

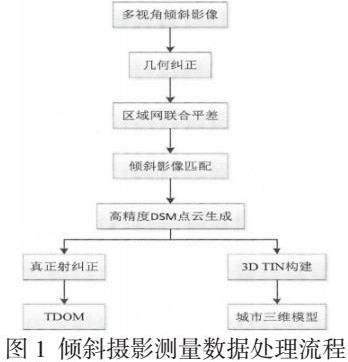

该技术数据处理包含很多流程，包括先对影像进行预处理、多视影像联合平差与密集匹配、DSM自动提取以及三维模型构建等。倾斜摄影测量数据处理流程如图1所示。

1.4.1 影像预处理

影像预处理的核心步骤包括畸变校正和匀光匀色处理。前者旨在解决由于相机安装误差和镜头畸变所引入的影像问题，确保数据的准确性。后者则通过调整光照、CCD和透镜对影像的影响，为后续的精确处理奠定坚实基础。

1.4.2 多视影像联合平差

倾斜摄影数据通常包括垂直和侧视影像。在平差过程中，我们充分考虑了大视角可能带来的变形和遮挡问题。通过结合POS系统数据、自动连接点提取技术，我们实现了光束和网平差的优化，从而提高了影像匹配的准确性和效率。

1.4.3 多视影像密集匹配

在多视影像匹配环节，我们充分利用了影像中的冗余信息，快速提取了特征点信息，并实现了自动匹配，进而获得了高精度的三维信息。多基元、多视角匹配技术是当前的研究热点，也是我们实现高效、准确匹配的关键。

1.4.4 高精度DSM自动提取

经过密集匹配后，我们获得了高精度的数字表面模型（DSM），该模型能够准确反映地面的起伏情况。通过联合平差和密集匹配技术，我们获取了超高密度的点云数据，从而实现了DSM的精确提取。

1.4.5 城市三维建模

在城市三维建模过程中，我们利用点云数据构建了不同细节层次的三维TIN模型。根据区域的复杂度，我们灵活调节网格密度，优化平坦区域的显示效果。此外，我们还通过自动纹理映射技术，为建筑物白模添加了真实的纹理信息，使模型更具真实感。

1.4.6 模型成果优化

由于飞行、天气和软件等多种因素的影响，模型成果可能会出现一定的畸变和缺陷。为了修复这些问题并实现精细化建模，我们结合模型辅助编辑系统，对模型进行了精细的调整和优化。

1.5 倾斜摄影测量技术的卓越应用

（1）城市规划监察的得力助手：倾斜摄影测量技术极大地加速了三维模型的构建，使得规划中的模拟效果得以迅速呈现，为决策者提供了强有力的辅助。借助三维平台的规划线叠加分析，我们能够高效地识别违章建设，显著提升监察工作的效率。

（2）城市精细化管理的精准工具：倾斜模型与GIS平台的完美结合，使得我们能够精确管理每一栋楼房和房间，实现高效的量测、查询以及详尽的统计分析。进一步地，当与人口数据库关联后，城市的精细化管理得以实现，为城市管理带来全新的视角。

（3）智慧旅游行业的创新推动者：倾斜摄影技术以其真实还原自然景物的能力，为游客提供了立体逼真的影像体验。这不仅有利于风景区和古建筑的宣传，更是推动了智慧旅游行业的快速发展，为游客带来了更为丰富的旅游体验。

（4）应急灾害救援的得力支持：基于倾斜影像的三维模型能够精确地反映灾害现场的情况，为救援人员提供多角度的观测信息。这不仅有助于决策者制定更为精准的救援方案，更为灾害应急响应提供了极大的便利，是应急救援工作中不可或缺的重要工具。

2三维建模技术

2.1 基于二维数据驱动的三维建模

二维地形图，以其详尽的地理几何信息，常作为三维城市建模不可或缺的基石。在建模过程中，专业人员倾向于运用大比例尺的地形图勾勒出建筑的轮廓，并辅以实地收集的纹理数据，借助软件（如AutoCAD、3DMAX等）精心打造三维模型。以下是这一过程的详细步骤：

（1）信息提取

起始阶段，从精确的二维矢量地形图中精准地提取出建筑物的平面位置及其对应的高程数据。

（2）轮廓构建

接着，在3DMAX等专业软件中导入地形图，结合获取的高程数据，精确绘制建筑物的轮廓，初步形成一个“白膜”模型。

（3）纹理贴图

随后，利用外业实地拍摄的纹理照片，对白膜模型进行纹理贴图处理，使得模型更加真实生动。完成贴图后，经过平面校准，将模型精准地嵌入到三维场景中，从而完成整个城市的三维建模。

优势分析

此方法构建的三维模型在平面精度上表现出色，纹理细腻，且成本相对较低，模型构建过程相对简单。

挑战与局限

然而，它也面临着一些挑战。由于缺乏直接的地理坐标支持，模型在地理定位上可能存在一定的误差。同时，制作过程相对复杂，需要大量的人工参与，周期长，建模效率有待提高。因此，它更适用于小范围、需要精细化的三维模型制作。

2.2基于激光扫描技术的三维建模

随着激光雷达技术的飞速发展，激光扫描系统已然成为捕获高精度三维空间数据的核心技术。它凭借激光扫描技术，精准捕捉物体表面的点云数据，随后经过一系列精细化处理流程，包括点云拼接、滤波提纯、数据精简、分类识别、轮廓勾勒、模型生成及纹理映射等，能够迅速且精确地构建出城市的三维模型。

激光扫描测量系统按照搭载平台的不同，可分为机载、车载和地面固定式三种。机载系统搭载于飞行平台之上，结合POS和GPS系统，能够实时捕获地表数据，特别适用于高精度三维建模项目。而车载和地面系统则擅长于处理复杂的三维目标，广泛应用于古建筑复原、电力设施监测等领域，用户可以根据项目具体需求选择最为合适的系统类型。

激光扫描技术的优势显著，其数据获取速度快、精度高、实时性强，且能够非接触式地获取高密度点云数据，尤其适合于还原表面复杂的物体。然而，这一技术也存在一些不足之处，例如设备成本高昂、前期投入大、数据冗余和噪声问题难以避免，大容量数据的拷贝传输也存在一定困难，同时部分点云处理算法和后处理软件尚待完善。

2.3基于摄影测量技术的三维建模

摄影测量技术，借助卫星或低空遥感平台，捕捉地物的高分辨率影像，为三维建模提供了坚实的数据基础。随着计算机视觉与高分辨率遥感技术的飞速发展，数字摄影测量技术已成为构建城市高精度三维模型的关键工具。以下是其建模的主要流程：

（1）影像获取与空三加密：首先，获取高分辨率的影像资料，并通过空中三角测量（空三加密）确定影像的外方位元素和加密点的精确位置。

（2）立体量测与三维数据生成：在先进的数字摄影测量系统中，我们利用加密成果进行精确的立体量测，从而生成建筑物的三维基础数据。

（3）纹理信息提取：对原始影像进行专业的调色处理，确保色彩的准确性。随后，结合三维基础数据，自动提取建筑物的顶部纹理信息，使模型更具真实感。

（4）侧面纹理映射与模型生成：进一步采集并修正建筑物的侧面纹理信息，精确映射到三维模型上，最终生成一个完整且逼真的三维模型。

技术优点：摄影测量技术具有广泛的数据获取范围、高精度、成果丰富和技术成熟等特点，特别适用于大范围的建模项目。

技术局限：然而，该技术也面临着一些挑战，如成本较高、对人工需求大、效率低、自动化程度有限等。此外，在描述建筑物立面纹理时可能不够精确，因此可能不适合小范围或高要求的三维建模项目。

2.4基于倾斜摄影测量技术的三维建模

倾斜摄影测量技术，以其卓越的效率和高度自动化特性，彻底颠覆了传统三维建模的局限。它不仅能够全面捕捉复杂场景的每一个细节，更能从多角度、大范围获取地物的影像，包括顶部和侧面信息，确保数据的丰富性和完整性。

配合先进的倾斜影像后处理软件，这项技术可以迅速构建出城市的三维模型，极大降低了建模成本，减少了人工干预，实现了建模流程的全自动化。目前，基于倾斜摄影测量的三维模型构建已成为业界的主流趋势。

其建模流程精细且高效：

1. 数据获取与预处理：通过倾斜航空摄影方法，我们获取了不同视角下的影像资料，并进行了预处理，确保数据的准确性和完整性。

2. 空三测算：利用先进的算法，我们获得了高精度影像和外方位元素，为后续的建模和纹理信息提取奠定了坚实的基础。

3. 点云与模型生成：通过影像的密集匹配，我们生成了高密度点云和带有白膜的三维模型，确保了模型的精细度和准确性。

4. 纹理映射：纹理影像与三维模型精确配准，实现了纹理的自动映射，最终生成了与实景高度一致的三维模型。

优点：

建模效率高，能够迅速响应各种建模需求。

真实感强，模型与真实场景高度一致。

自动化水平高，减少了人工干预，降低了成本。

支持多种量测，满足不同行业和应用的需求。

缺点：

数据量较大，对硬件设备的存储和计算能力有一定要求。

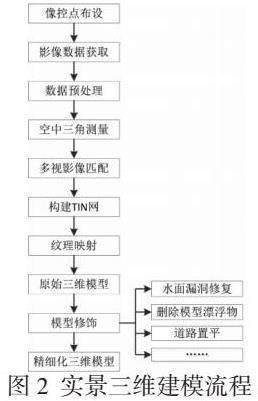

但总体来说，倾斜摄影测量技术为基础的三维模型构建方法具有显著优势，尤其适用于大范围的城市建模项目。实景三维建模流程如图2所示。

3模型修饰

在建模过程中，由于算法差异、影像误差或无人机飞行姿态的变化，生成的模型可能会出现建筑物变形、漂浮物异常、广告牌显示不完整、水面表现不连续等问题。为了提升模型的精确度和逼真度，我们采用以下流程进行精细化修饰。

3.1 精确区域定位

首先，在CASS3D软件中导入OSGB格式的模型数据，并精确勾勒出需要修饰的区域，例如水面、漂浮物、广告牌等。随后，通过ArcGIS软件进行相交分析，精确确定需要修复的瓦片编号，并将结果导出为TXT文件。接下来，按照指定格式重新整理数据，并加载TXT文件，以精准选择需要进行精细化建模的瓦片。

3.2 精细化修饰操作

我们采用专业的模方软件创建项目，并导入所有模型数据。为确保数据的准确性，我们会设置统一的偏移量，并进行空三设置。在修饰过程中，特别关注水面的表现。若修复后出现色差，我们会联动Photoshop进行专业处理。在进行任何修饰操作前，我们都会手动备份原始数据，以防止意外情况发生。完成所有修饰操作后，导出模型数据，并替换原始数据，从而得到经过精细化修饰的三维模型。这样的模型不仅更加符合现实场景，而且观感更为出色。

4结语

综上所述，倾斜摄影测量技术所产出的高质量影像数据，为三维模型的精准构建奠定了坚实的基础。这些三维模型不仅为测量人员提供了详尽的地形地貌信息，更为决策人员提供了直观、可靠的参考依据。本文对倾斜摄影测量技术、三维建模过程及其后续的模型修饰进行了全面的分析与总结，以期对实际项目实施中的技术应用提供有力的指导与参考。
