打开文本图片集

【摘要】木板材在浮雕制作过程中，由于材料特性、环境变化或工艺操作不当，常常会出现变形问题。本文旨在探讨木板材在浮雕制作过程中变形后的矫正手法，通过实践探索和应用，提出有效的矫正策略，以保证浮雕作品的质量与美观。本文将从木板材变形的原因分析入手，详细阐述矫正手法的理论与实践，并结合实际案例进行分析，以期为木板材浮雕制作提供参考。

【关键词】木板材；浮雕；变形矫正；实践应用

引言

木板材因其质地均匀、易于加工的特性，在浮雕制作中被广泛应用。然而，木板材在加工过程中容易受到湿度、温度、加工工艺变化等环境因素的影响，导致变形问题。本文将探讨木板材在浮雕制作过程中变形的原因，并提出相应的矫正手法，以期提高浮雕作品的质量。

一、木板材变形的原因分析

（一）环境因素

环境湿度和温度的变化是导致木板材变形的主要原因。湿度过高或过低都可能导致木板材吸水或失水，从而引起膨胀或收缩，造成变形。

1. 湿度变化：南方地区夏季高温多雨，湿度较大，而北方地区相对干燥。木材因天气变化等因素在高湿度环境中容易吸收水分体积会膨胀，在干燥环境中则容易失水体积又会收缩，这种干湿变化导致木材内外含水率差异，从而产生内应力，长期这样的膨胀和缩小过程会导致木材变形及开裂。

2. 温度变化：北方地区夏暖冬寒、温差大，而南方地区雨热同期，夏季高温多雨，冬季低温少雨。温度的快速变化会影响木板材的稳定性，导致开裂和变形。

3. 木材含水率：木材的含水率若超过或低于环境湿度，容易产生翘曲变形问题。因此，含水率需维持在正常范围内。

（二）工艺操作

1. 干缩湿胀各向异性：木材的干缩湿胀在不同方向上的程度不同，轴向干缩率0.1%～0.3%，径向干缩率3%～6%，弦向干缩率6%～12%。木材的弦向干缩与径向干缩不同造成的差异干缩也会发生内应力，造成开裂。

2. 在浮雕制作过程中，雕刻刀的不均匀施力或雕刻过程中的不当操作也可能导致木板材局部应力集中，引起变形。比如一块2公分以上厚度的板在正常的环境中是不会发生曲翘变形的，但我们通过雕刻特别是不留边线的雕刻出整片的高低错落后，木板马上会发生严重的曲翘，这是因为改变了它体积原本均匀密度结构产生的病变。

二、矫正手法的理论基础与处理方法

（一）未雕刻前的原木板材先期处理方法

1. 干燥处理

对于湿度较高的木材，可以进行干燥处理，将木材中的水分蒸发掉，从而减少木材的变形程度。

2. 高温定性处理

减少木材内裂的方法可采用高温定性处理，产生内裂的木材表层伸张残余变形可以在干燥过程结束前对木料进行高温高湿处理来消除。

3. 固定法防裂

在已干燥的木材上用铁丝捆端头，使用防裂环、组合钉板等，用机械的方法强制木材不要膨胀和收缩，这样也可以避免木材发生开裂。

4. 涂刷防水涂料

在木材的端部和表面涂刷防水涂料，减缓木材表面的蒸发强度，减少木材内外的含水率梯度，减少木材的开裂。

5. 翘曲木材矫正及热压干燥方法

包括将板材的含水率调整至10～20％，以控制木材内外表面的干缩差异；然后将木材放入具有一定温度差异的低温模块和高温模块压机中进行矫正处理。

6. 改进制材时下锯的方法

通过改进制材时下锯的方法，可以减少木材的内应力，从而减少变形和开裂的可能性。

（二）雕刻后产生变形的处理矫正处理手法

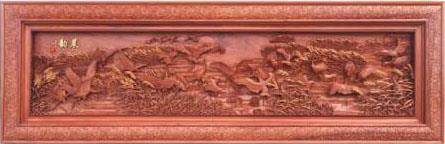

因为我本人最早学习雕刻呢是从事红木家具这个分支上雕刻应用，后从事东阳木雕总类木的系统学习和研究，家具上的基本上雕刻板呢基本上以薄板1.2--1.8为主，东阳木雕手工雕刻近些年都是镂空雕和深浮雕为主，单层厚度可达5--10公分，雕的玲珑剔透，立体效果好，但随之而来的雕刻板变形问题也更加难解决，或者说难度更大；下面我将分析用不同的方法及它适用的范围做一些探讨：

1.干压法

干压法是将翘曲变形的板料放在平整的桌上或地面上，用重量较大的物体压在翘曲的部位，利用物体的压力将翘曲部位压平。这个方法比较原始好理解，也易于操作，缺点是厚板的话需要很长甚至几月的时间才能矫正回来不反弹。

2.湿润法

湿润法是利用木板吸水后膨胀的特性，将变形的雕刻板浸泡在温水中，使其充分吸水后用重物压在弯曲处，等待雕刻板完全干燥后恢复原状；这个一般针对的是8个毫米内的雕花板，如果8—30个毫米以上想加快速度就用热水法，是将雕刻板放入热水中浸泡，时间根据雕刻版厚薄实践中适当掌握，然后用夹子或夹具将其固定在需要恢复的形状上，等待木板材冷却和干燥。板料压平后要注意平放要平、竖放要陡、要直，通风透气要均匀，否则还会恢复原状。这个方法的缺点是干燥的花板浸水过长的话容易病变特别是软木类材料。所以相对适合硬木类材料处理。

3.加热法

加热法是利用木板吸收热量后，木纤维重新苏醒后再固定住，主要有燃气火枪及加热炉之类的工具，隔开距离进行加热矫正。这个方法优点是可以快速矫正固定，加速厚度适中的木料处理。缺点是加热法不适合薄花板处理，距离掌握不好薄板容易炸裂，不适合成品的矫正，特别是浅颜色的木花板容易被熏黑或者烤坏，不适合过厚的雕刻花板处理，因为受热距离不一样，容易“外焦里嫩”。

3 蒸汽法

在传统木浮雕制作中，工匠们常常采用湿润法和干压法对变形的木板材进行矫正，这些方法简单易行，但需要一定的时间和耐心。

传统理解上蒸汽法呢一般对原木板材进行烘干，个人了解行业里还没有人参透用它的原理对成品雕刻花板进行矫正处理的先例。蒸汽法是使用蒸汽机或热水蒸汽将雕刻花板加热后，然后用夹具将其固定在需要恢复的形状上，等待木板材冷却和干燥。本人还对此方法进行了多种尝试与总结，认为此方法最适合雕刻类厚板材的矫正处理，特别是适合我们东阳木雕镂空雕、深浮雕等文质素雅色系用材的矫正处理。但也不能生搬硬套拿蒸汽烘干房那套烘原木板材的办法来处理雕刻后变形的花板。下面我将用一个具体的案例来全面阐述：

多年以前我承接一副厚度10公分的透雕花板，因为客户当时选用的是香樟木大料制作，香樟木大家知道很多老房子大梁都是香樟木，老房子拆下来的料破开都还是湿的，所以这个材料厚的板材不容易烘干，再因为香樟木大料都是大纹路，更易发生变形扭曲；所以经过师傅们几个月的精雕细琢的花板，人见人爱，但另人担心的问题还是出现了，3米长左右的大花板对角扭曲变形，这么厚重板经过雕刻之后也不能用重物压来矫正，交货的日期也不远，不可能等的起那么长时间，湿润法对厚的木头也起不了作用；但这么厚的木头你不使它的木纤维重新苏醒回来重新加以固定，哪怕机械外力固定外框做好后，也能把整体外框拉变形。苦思冥想灵光乍现，最后我脑子里浮现出干洗店里的阿姨们用蒸汽熨斗烫衣服的场景；有了大体思路之后，于是我立马行动起来，把大花板架在2条长凳上面，用3把现成的大号电热壶对花板变形的结构处进行重点熏蒸，然后花板一周用毛毯围住让四散的热气同步对整个花板适当的加热熏蒸。使之整体木纤维苏醒重新矫正平整加固花板。它的核心原理就是蒸汽可以无孔不入的游走在雕花板高低错落，凹凸无形的任何位置，深入纵深处的毛孔而不伤及表面近距离的位置。这里需要注意的就是在尝试应用时根据不同的材料性质控制蒸汽源它与花板的距离和蒸的时间长短，时间过长可能导致板与板之间的拼缝地方及薄地处开裂

我这种机动灵活式的蒸汽矫正法的优点对深雕，透雕，搂雕工艺的厂家从业者们都可以是一个很好使用的借鉴思路，既可以避免厚板干压矫正法需要长久的时间影响工期的问题，避免湿润法干料浸水过度的吃水霉变，又可以避免厚板雕刻成品常规加热法浅色系材料的火烤矫正导致表里受热不均匀的色差，也可以避免表里受热不均匀导致矫正时表面开裂的普遍现象，解决了镂空深雕花板曲翘变形矫正的一大传统难题！

以上方法可以帮助解决木质浮雕花板在不易使用榫卯穿裆龙骨的情况下因湿度温差及工艺制作过程中而产生变形和开裂问题的实践应用探索提供了有益的探索

结论

木板材在浮雕制作过程中变形后的矫正手法对于保证作品质量至关重要。本文探讨了木板材变形的原因，并提出了干压法、湿润法、蒸汽法等矫正手法适用范围及优缺点，以及实践应用注意事项。通过这些矫正手法的应用，可以有效恢复木浮雕板材的形状，保证浮雕作品的质量和美观。

参考文献

[1]木板变形怎么矫正最快-木板-南方建材网. https：//www.nanfangjiancai.com/post/235748.html

[2]处理浮雕板料变形的方法图文介绍「中木商网」木材介绍_木材鉴别_. https：//www.wood888.net/baike/show-175.html

作者简介：

1.陆国栋，男，东阳市吴宁陆艺轩木雕工作室，高级工艺美术师，浙江省工艺美术大师，本科学历，研究方向：东阳木雕设计与制作。

2.徐恋芸，女，东阳市吴宁陆艺轩木雕工作室，工作室设计顾问，大专学历，研究方向：东阳木雕设计
