摘要：电阻器阻值漂移是电子元件生产中的常见问题，影响着电子产品的稳定性与可靠性。随着电子设备对精度要求的提高，传统的阻值检测方法已无法满足高精度、高可靠性的需求。本文电阻器阻值漂移问题，探讨多种检测方法及其技术原理，并对其精度进行了分析。基于电流比较法和电子式模拟电阻器的方法被提出用于提高检测精度。考虑环境因素和系统误差对检测结果的影响，提出相应的优化措施。通过精度提升、设备选型优化等手段，阻值漂移检测方法的精度得到了显著改善。实际应用案例表明，该技术能够有效提高产品质量，延长电子元件的使用寿命，具有广泛的应用前景。

关键词：电阻器，阻值漂移，检测方法，精度分析，技术优化

引言

电阻器阻值漂移受多种因素的影响，包括环境温度、湿度、电流负荷等，这些因素可能导致电阻器阻值的变化，从而影响电路的性能。在高精度设备和长期稳定性的要求下，传统的阻值检测方法已难以满足生产与质量控制的需要。因此，提出有效的电阻器阻值漂移检测方法具有重要的技术意义和应用价值。通过分析电阻器阻值漂移的现状与问题，探讨了现有检测技术的局限性，提出了优化方案，在提升检测精度并解决相关技术难题，以实现对阻值漂移的精确检测和控制，为电子元器件的质量保证提供可靠的技术支持。

1. 电阻器阻值漂移的现状与问题分析

1.1 电阻器阻值漂移的常见原因

电阻器的阻值会随着使用时间的增加而发生变化，这主要是由于电阻材料内部的化学反应和物理变化，金属电阻丝的氧化、绝缘材料的降解等。环境因素如温度、湿度、空气质量等变化对电阻器的影响尤为显著。温度变化会引起电阻材料的热膨胀或收缩，进而导致阻值的波动。电阻器在长期工作过程中承受的机械应力或外部震动也会导致结构微小变形，造成阻值的波动。电流过载或工作在极限条件下时，电阻器内部可能会产生局部过热现象，进一步加剧材料老化或损坏，导致阻值发生较大漂移。因此，电阻器阻值漂移的原因是多方面的，涉及到电阻材料的选择、设计、使用环境及操作条件等多个因素。

1.2 电阻器阻值漂移对测量精度的影响

阻值漂移首先会影响标准电阻器在长期使用中的稳定性，导致电流比较法或其他测量方法中的参考电阻不再准确，从而直接影响到整个测量系统的精度【1】。尤其是在高精度测量中，任何微小的阻值变化都可能导致误差的积累，造成测量结果的偏差。当模拟电阻器用于电路测试时，其阻值的漂移会导致输出信号的不准确，进而影响到整个电路的性能评估和调试。阻值漂移还会影响测量设备的校准过程，特别是在涉及多个电阻值设置的应用场景中，漂移会导致校准不准确，影响整个测量系统的可靠性。因此，阻值漂移对精密仪器的稳定性和准确性具有严重影响，要求在设计和使用过程中对其进行有效控制和补偿。

2. 电阻器阻值漂移检测方法的技术原理

2.1 基于电流比较法的阻值漂移检测

选择一个标准电流源，该电流源应具有稳定的输出，且其测量不确定度应小于被测电阻器的最大允许误差的五分之一。然后，将该标准电流源与待测电阻器连接，并利用标准电压表测量电压值。通过已知的电流和测得的电压，可以应用欧姆定律（V = I × R）计算出电阻值。此时，若电阻器发生漂移，电流源输出的电流保持不变，但电压值会发生变化，从而导致计算出的电阻值不同于理论值。为了提高检测精度，常在不同工作条件下（不同电流下）进行多次测量，并记录每次测量的数据。检测过程中，需要使用高精度的标准电压表，其测量不确定度应不超过模拟电阻器最大允许误差的五分之一。同时，通过温度补偿和湿度控制等手段，尽可能减少环境因素对测量的影响。通过多次测量并计算其相对误差，最终可以准确评估电阻器的阻值漂移。

2.2 基于电子式模拟电阻器的阻值漂移检测

设定电子模拟电阻器的目标电阻值，并通过标准电压源向模拟电阻器施加电压。然后，通过标准电压表或标准电流源读取输出值【2】。此时，电子模拟电阻器会根据预设的电阻值输出相应的电流或电压，这一过程是自动控制的，因此能够高效、精确地进行电阻值的模拟与调整。检测时，系统会在不同的电阻设置下多次测量模拟电阻器的输出变化，并计算每个测试点的电阻值与理论值之间的偏差。为了确保检测的精度，需要对电子模拟电阻器进行定期校准，并与标准电压表、标准电流源配合使用。电子式模拟电阻器的阻值漂移检测还需要注意温度稳定性，避免温度对电子器件和电阻值模拟的影响。在实际操作过程中，若检测到电阻值偏差较大，应立即进行进一步的分析和调整，确保电阻器性能的稳定性。

3. 电阻器阻值漂移检测方法的精度分析

3.1 检测系统误差分析

硬件误差通常来自于电流源、测量电压表和模拟电阻器的精度。电流源的稳定性和精度对检测系统的整体精度有着直接影响。电流源输出的不稳定性会导致电流测量误差，进而影响到电压值的读取以及阻值的计算。一般来说，电流源的稳定性要求在几十微安培的范围内波动，而测量电压表的精度要求则需达到微伏级别。在这种情况下，即使是很小的测量误差，也会在电阻计算中引入明显的误差。如果电流源的输出误差为5μA，而电压表的测量误差为1mV，那么在使用欧姆定律计算电阻值时，该误差可能会引入较大的不确定度。

计算过程中存在的误差通常来源于测量值的处理和计算精度。电压和电流的值需要精确到小数点后四位或五位，并且电阻值的计算中涉及多次四舍五入，任何一次计算的误差积累都可能导致最终结果的偏差。为了降低这一误差，通常会使用多次测量和取平均值的方法，减少偶然误差的影响。系统误差还可能包括环境干扰，例如电磁干扰对测量仪器的影响，这也是需要特别注意的因素。电阻器阻值漂移检测中的误差来源还与所用的测量仪器的量程和分辨率相关。仪器的量程设置过大会导致测量值的分辨率不足，过小则可能导致仪器超载或无法稳定工作。

3.2 环境因素对精度的影响

电阻器的阻值随环境温度变化而变化，常见的电阻器（如金属氧化膜电阻器）的温度系数通常在±100 ppm/°C至±500 ppm/°C之间。因此，即使是微小的温度波动，也可能引起电阻值的显著变化【3】。为了提高测量精度，通常会采用温控箱或温度补偿技术，以保持实验室内的温度在一个恒定范围内。温度波动每升高1°C，某些类型电阻器的阻值可能变化0.1Ω至1Ω，这对于精确测量电阻漂移来说是不可忽视的。湿度也是另一个对电阻器阻值检测产生影响的因素。湿度对电阻器的影响主要体现在潮湿环境下的电阻值变化，尤其是对于表面覆盖有保护涂层的电阻器，湿气可以渗透进入电阻器的表面，造成电阻值的偏差。为了减少湿度影响，通常会在电阻器检测过程中将其放置在干燥环境中，或者采用湿度控制系统来维持恒定的湿度值。湿度的变化不仅影响电阻器本身，还会对测量仪器的工作状态产生影响，导致测量误差的增加。通常建议在60%±10%的湿度范围内进行精确测量。

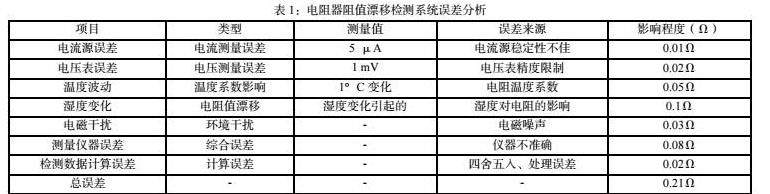

除温度和湿度外，电磁干扰也是影响测量精度的一个重要环境因素。电磁波对测量仪器的影响常常表现为误差和偏差的增加，尤其是对于高精度的电流源和电压表。在高精度测量中，使用屏蔽罩对仪器进行保护是降低电磁干扰的有效手段。为了精确检测电阻器的阻值漂移，需要对环境条件进行严格控制。常见的做法是建立恒温、恒湿的测量环境，同时确保测量设备能够有效地隔离外界的电磁干扰。如表1所示：

4. 阻值漂移检测方法的技术优化与改进

4.1 提高检测精度的技术路径

硬件方面，采用更高精度的电流源和电压表是提升检测精度的重要途径。传统的电流源通常存在较大的输出波动，而现代精密电流源可以保持微安级的稳定性，减少因电流波动引起的测量误差。电压表的分辨率也需要进行优化，现代高精度数字万用表的分辨率可达1μV，能够更精确地测量电压变化，从而提高电阻值计算的精度。在测量方法上，为了降低系统误差，常采用四端测量法（即四线法），这一方法能够有效消除接触电阻对测量结果的影响，减少了因接线引起的误差。四端测量法通过分别将电流源和电压表的接线端分开，确保测量电压的端口不受电流通过引起的电压降影响，从而获得更加精确的电阻值。数据处理方面，采用更高精度的计算方法与算法优化是提高检测精度的另一个关键点。在计算电阻值时，通过多次测量取平均值来减少偶然误差。利用滤波算法去除测量过程中的噪声干扰，提高最终计算结果的稳定性。为了进一步提高精度，可以引入温度补偿技术，使用温度传感器实时监控温度变化，通过调整算法修正温度引起的电阻变化。

4.2 检测设备选择与配置优化

为了确保检测的高精度，首先需要选用高稳定性和高精度的仪器设备。电流源的选择至关重要，尤其是在微小电流测量时，电流源的噪声和波动会显著影响测量结果。选用精度为0.1%以内的恒流源可以有效减少这种影响【4】。电压表和数字万用表的选择也需要考虑其分辨率和线性度。对于高精度测量，应选择分辨率至少为1μV、量程适配电阻器阻值范围的数字万用表，确保测量数据的精确。配置优化方面，首先要确保电流源与电压表的匹配性。当采用较高精度的电压表时，需要配备稳定性高、低噪声的电流源来确保全程测量的精确性。接线系统的配置也应得到重视。选用优质的屏蔽线缆和低接触电阻的接头可以减少电磁干扰和接触电阻带来的误差，尤其在高精度测量中，线材的电阻和接触点的稳定性对整体精度有着不可忽视的影响。

系统整体的温度控制也是设备配置优化中的一个重要方面。由于温度变化直接影响电阻器阻值，使用温控箱或恒温环境能够确保检测过程中温度稳定，进而减少温度波动对测量精度的影响。采用自动化控制系统能够实现检测过程中实时监测与调整，减少人为误差，并且可以大规模、高效率地完成检测任务。综合选择与配置适合的仪器设备，优化接线与温控系统，从而提高阻值漂移检测的精度与稳定性。

5. 阻值漂移检测技术的应用与实施效果

5.1 实际应用案例分析

在国内某大型电子制造企业中，采用了高精度电阻器阻值漂移检测技术来确保其生产的高端电子元件质量。该企业在生产过程中，采用了四端测量法（四线法）进行电阻值的精确检测，并结合了温度补偿技术，以防止因环境温度变化导致的阻值漂移。通过引入精密电流源和高分辨率数字万用表，检测系统的精度得到了显著提升。在该企业的实际应用中，电阻器的阻值漂移问题在生产过程中的监控得到有效解决，尤其在高稳定性电阻器的生产中，确保了阻值波动在微小范围内，有效提高了产品的长期可靠性和使用寿命。通过实时监控电阻器在长期工作条件下的漂移，企业能够更好地对产品进行批次管理与质量追踪，确保产品的稳定性达到国际标准。

5.2 技术实施中的问题与解决方案

检测过程中设备的稳定性和环境的影响是主要问题之一。由于温度变化对电阻值的漂移影响较大，检测系统中温控不稳定时，往往导致数据误差的增大【5】。为此，实施过程中增加了高精度温控系统，并对温度波动进行了实时监控。长期使用中的设备老化和测量精度降低也是一个问题，特别是在高频、高精度的阻值漂移检测中，设备的长期稳定性至关重要。为了解决这一问题，采用了定期校准和维修制度，确保设备的精度维持在较高水平。同时，技术团队对检测系统的算法进行了优化，加入了更多的误差补偿机制，使得整体测量误差大大降低。通过这些措施的实施，检测系统的性能得到了有效提升，确保了阻值漂移检测的准确性和可靠性。

结语

电阻器阻值漂移检测技术的提升对于电子产品的质量保证具有重要意义。本文通过对传统检测方法的分析与技术优化，提出了一系列提高检测精度的解决方案。基于电流比较法和电子式模拟电阻器的方法，显著提升了检测精度，同时对环境因素和系统误差进行了详细的分析，并提出了相应的优化措施。实际应用表明，这些技术改进有效地解决了阻值漂移问题，提高了产品的长期稳定性。

参考文献：

[1]赵九华.从两类电阻器作用的角度突破恒定电流实验试题[J].高中数理化，2024，（22）：37-41.

[2]王元委，齐娜，吕颖，等.超低温铂电阻传感器及其变换电路的线性参数研究[J].传感器与微系统，2024，43（11）：17-19+24.

[3]马雪丽，何欣.不同形貌Co3O4对氧化锌压敏电阻器电性能的影响[J].电气技术，2024，25（09）：42-45.

[4]庞建龙，刘琼芳，杨雨梅.直流分流器电阻测量结果的不确定度评定[J].电子产品可靠性与环境试验，2024，42（04）：89-96.

[5]郑卓，银海涛，田健.交直流模拟电阻器校准方法探讨[J].中国检验检测，2024，32（04）：15-20.

作者简介：李立，女（1980.05），汉族，湖南湘阴，工程师，本科学历，主要研究方向：检验检测标准化
