摘要：本研究围绕地源热泵与辐射空调系统在现代建筑中的协同应用展开。通过阐述两者的工作原理、系统构成，分析协同应用的优势，探讨应用过程中面临的挑战与应对策略，揭示这一组合在提升建筑能效、改善室内环境方面的潜力，旨在为其在建筑领域的广泛应用提供理论与实践参考。

关键词：地源热泵；辐射空调系统；建筑节能；室内环境

一、引言

在全球倡导节能减排与可持续发展的大背景下，建筑行业作为能源消耗和碳排放的重点领域，其能源消耗与环境影响问题备受关注。传统的供暖与制冷系统不仅能耗巨大，对环境造成较大压力，而且在室内舒适度方面也存在诸多不足，已难以满足现代社会对建筑功能和品质的要求。地源热泵与辐射空调系统作为新兴的绿色技术，凭借其各自独特的优势，为建筑领域的节能减排和室内环境改善带来了新的解决方案。地源热泵通过高效利用地球浅层地热资源，实现了能源的高效利用与环境友好；辐射空调系统则基于辐射换热原理，营造出更加舒适、健康的室内环境。将二者协同应用于现代建筑，不仅是建筑领域技术革新的重要方向，也是实现节能减排目标，推动建筑行业可持续发展的关键举措。

二、地源热泵与辐射空调系统概述

2.1地源热泵系统

2.1.1工作原理

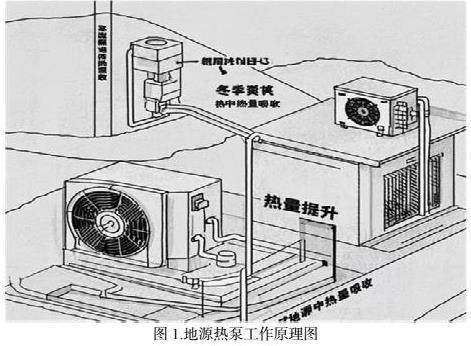

地源热泵系统的核心在于对地球浅层地热资源的高效利用。地球浅层地热资源储量丰富，且温度相对稳定，冬季高于环境温度，夏季低于环境温度。这为地源热泵系统提供了稳定的热源和冷源。地源热泵系统借助压缩机等设备，通过消耗少量电能，实现热量从低温热源向高温热源的转移。冬季时，热泵机组从地源（如土壤、地下水或地表水）吸收热量，提升温度后为建筑物供暖；夏季则从室内吸收热量并排放至地源，实现制冷（图1）。

2.1.2系统构成

地源热泵系统主要由室外地能换热系统、水源热泵机组和室内采暖空调末端系统三部分组成。室外地能换热系统负责与地下浅层地热资源进行热量交换，依据不同的地质条件和资源类型，可分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。地埋管地源热泵系统通过在地下埋设换热管，实现与土壤的热量交换，其优点是适用范围广，对环境影响小；地下水地源热泵系统则利用地下水的流动进行热量传递，换热效率较高，但对地下水资源有一定要求；地表水地源热泵系统利用江河湖海等地表水作为热源，成本相对较低，但受地理条件限制较大。

水源热泵机组是实现热量转移的核心设备，由压缩机、冷凝器、蒸发器等关键部件构成，通过制冷或制热循环，实现热量的提取与释放。室内采暖空调末端系统负责将经过处理的冷热媒输送到室内各个区域，满足用户的供暖和制冷需求，常见的末端形式有风机盘管、地板辐射采暖等。

2.2辐射空调系统

2.2.1工作原理

辐射空调系统基于辐射换热原理，在建筑物围护结构表面（如天花板、墙面、地板）铺设辐射末端装置。当辐射末端温度低于室内空气温度时，室内热量以辐射的形式传递到辐射末端，实现制冷；反之，当辐射末端温度高于室内空气温度时，实现供暖。这种换热方式不受空气流动影响，能够营造出温度均匀、无吹风感的舒适环境。

2.2.2系统构成

辐射空调系统一般由辐射末端装置、冷热源、新风机组和控制系统组成。辐射末端装置常见的有毛细管辐射板、金属辐射板、石膏辐射板等。毛细管辐射板由大量微小管径的塑料毛细管组成，具有换热面积大、换热效率高的特点；金属辐射板通常采用铝板或铜板制作，导热性能好；石膏辐射板则具有良好的装饰性和防火性能。冷热源为辐射末端提供所需的冷热量，可采用地源热泵、冷水机组、锅炉等设备。新风机组负责引入室外新鲜空气，保证室内空气质量，同时可以对新风进行预处理，如过滤、加湿、除湿等。控制系统则根据室内温度、湿度等参数，调节冷热源和新风机组的运行，实现系统的智能化控制。

三、地源热泵与辐射空调系统协同应用优势

3.1高效节能

地源热泵系统的高效节能特性与辐射空调系统的低能耗运行方式相结合，可显著降低建筑的供暖和制冷能耗。地源热泵的能效比（COP）通常在3.5-5.0之间，相比传统空调系统节能30%-40%。辐射空调系统由于采用辐射换热方式，减少了风机能耗，且能够根据室内负荷精确调节冷热量供应，进一步提高了能源利用效率。相关研究表明，地源热泵与辐射空调系统协同应用，可比传统空调系统节能40%-60%，有效降低了建筑的运行成本。

具体来看，在北方地区，传统集中供暖系统每平方米每年的能耗约为30-50kWh，而采用地源热泵与辐射空调系统协同应用的建筑，每平方米每年的供暖能耗可降低至15-25kWh。在夏季制冷方面，传统分体式空调的能效比一般在2.5-3.0之间，而地源热泵与辐射空调系统协同应用时，能效比可达到4.0-5.0，制冷能耗可降低30%-50%。

以某实际建筑项目为例，该项目建筑面积为5万平方米，采用地源热泵与辐射空调系统协同应用后，每年供暖制冷的能耗费用相比传统系统节省了约150万元。长期来看，这不仅减轻了建筑运营方的经济负担，也为社会节约了大量能源资源。

深入探究其节能原理，地源热泵通过高效的热交换，从浅层地热资源中提取或释放热量，减少了对高品位能源的依赖。而辐射空调系统以辐射换热为主，大大降低了因空气对流带来的能量损耗，同时其精确的负荷调节能力，能避免过度制冷或制热造成的能源浪费。

3.2提升室内舒适度

辐射空调系统通过辐射方式进行热量传递，能够在室内形成均匀的温度场，避免了传统空调系统因吹风引起的不适。研究数据显示，在采用辐射空调系统的房间内，垂直温差可控制在2℃以内，水平温差可控制在1℃以内，而传统空调系统的垂直温差可能达到5℃以上，水平温差也较大。

同时，地源热泵系统提供的稳定冷热源，保证了辐射空调系统的稳定运行，有效维持室内温度的恒定。此外，配合新风机组，可实现室内空气的置换和湿度控制，营造出恒温、恒湿、恒氧的舒适室内环境。据调查，使用地源热泵与辐射空调系统协同应用的建筑，用户对室内舒适度的满意度相比传统空调系统可提高20%-30%。

从人体热舒适理论来讲，辐射空调系统模拟自然环境的辐射换热方式，使人在室内感受到更加自然、舒适的温度调节。稳定的室内温度和湿度环境，能有效减少因温度波动和空气干燥引发的身体不适，如皮肤干燥、呼吸道疾病等，为居住者和使用者创造健康的生活与工作环境。

3.3环保效益显著

地源热泵利用可再生的浅层地热资源，减少了对传统化石能源的依赖，降低了二氧化碳、二氧化硫等污染物的排放。与空气源热泵相比，地源热泵的污染物排放可减少40%以上，与电供暖相比，可减少70%以上。以一个建筑面积为10000平方米的建筑为例，采用电供暖每年的二氧化碳排放量约为3000吨，而采用地源热泵供暖，二氧化碳排放量可减少至900吨以下。

辐射空调系统减少了风机的使用，降低了噪音污染。两者协同应用，在降低建筑能耗的同时，减少了对环境的负面影响，符合可持续发展的要求。

在应对全球气候变化的大背景下，地源热泵与辐射空调系统协同应用，对降低碳排放、改善空气质量具有积极的推动作用。其大规模应用有助于缓解能源危机，减少因能源消耗带来的环境污染，助力构建绿色、低碳的社会环境。据统计，在商业综合体建筑中应用地源热泵与辐射空调系统协同方案，每年可减少氮氧化物排放约3吨，极大改善周边大气质量。从长期环境效益来看，这一技术组合的大规模推广，不仅助力单个建筑节能减排，还能对区域生态环境改善产生积极影响，如降低城市热岛效应强度，为城市生态系统的良性发展提供有力支撑。通过减少对传统高污染能源的依赖，保护自然资源，保障生态系统的平衡与稳定，契合当下绿色发展的时代要求。

四、地源热泵与辐射空调系统协同应用面临的挑战及应对策略

4.1技术集成与匹配问题

地源热泵与辐射空调系统涉及多个技术领域，在系统集成过程中，需要解决设备选型、控制策略、管路设计等方面的匹配问题。若系统设计不合理，可能导致设备运行效率低下，甚至影响系统的正常运行。例如，地源热泵的供回水温度与辐射空调系统的需求不匹配，会降低系统的能效。

应对策略：在项目设计阶段，组织多领域专业人员进行协同设计，根据建筑的负荷特性、地理环境等因素，合理选择设备型号和参数，优化系统配置。建立系统模拟模型，对不同设计方案进行模拟分析，评估系统性能，选择最优方案。同时，加强对施工过程的监督管理，确保系统安装符合设计要求。

可借助先进的建筑信息模型（BIM）技术，对整个系统进行可视化模拟，提前发现设计和施工过程中可能出现的问题，实现多专业协同作业，提高系统集成的准确性和效率。

4.2初投资成本较高

地源热泵系统的钻孔、埋管等施工成本，以及辐射空调系统的辐射末端装置、控制系统等设备成本，使得两者协同应用的初投资相比传统空调系统较高。一般来说，地源热泵系统的初投资比传统空调系统高30%-50%，辐射空调系统的初投资比传统空调系统高20%-40%，两者协同应用的初投资可能比传统空调系统高50%-80%。这在一定程度上限制了其在一些项目中的应用。

应对策略：政府可出台相关政策，对采用地源热泵与辐射空调系统协同应用的建筑项目给予财政补贴、税收优惠等支持，降低项目的初始投资成本。此外，随着技术的不断发展和市场规模的扩大，设备和施工成本有望逐步降低。同时，从长期运行成本来看，该系统的节能优势可有效弥补初投资的不足，项目开发者应综合考虑全生命周期成本，做出合理决策。

金融机构可推出针对绿色建筑技术应用的专项贷款，降低贷款利率，延长贷款期限，减轻项目开发者的资金压力。此外，建筑行业应推动技术创新，提高生产效率，降低设备和施工成本。

4.3维护管理要求较高

地源热泵与辐射空调系统的技术复杂性，对维护管理提出了较高要求。若维护不当，可能导致系统性能下降，甚至出现故障。例如，地埋管换热器的堵塞、辐射末端装置的渗漏等问题，会影响系统的正常运行。

应对策略：建立完善的维护管理制度，配备专业的维护人员，定期对系统进行检查、保养和维修。加强对维护人员的技术培训，提高其业务水平。同时，利用智能化监控系统，实时监测系统的运行状态，及时发现并解决问题，降低维护成本，保障系统的稳定运行。

通过引入人工智能和大数据技术，对系统的运行数据进行分析，实现故障的预测性维护。智能化监控系统可以实时采集系统的各项参数，通过数据分析提前发现潜在故障，及时安排维护人员进行处理，避免故障发生后对系统运行造成影响。

五、结语

地源热泵与辐射空调系统的协同应用，为现代建筑提供了一种高效、节能、舒适、环保的供暖与制冷解决方案。通过深入理解两者的工作原理、系统构成，充分发挥其协同应用优势，同时积极应对应用过程中面临的挑战，可推动这一技术在建筑领域的广泛应用。未来，随着技术的不断进步和创新，地源热泵与辐射空调系统的协同应用将更加成熟，为实现建筑行业的节能减排目标，营造健康舒适的室内环境发挥更大的作用。

参考文献

[1]陆耀庆.实用供热空调设计手册[M].北京：中国建筑工业出版社，2008.

[2]彦启森.建筑节能[M].北京：中国建筑工业出版社，2010.

[3]胡平放.分户独立式辐射空调：新技术及其应用[M].机械工业出版社，2015.

[4]中国建筑科学研究院.GB 50366-2018地源热泵系统工程技术规范[S].北京：中国建筑工业出版社，2018.

[5]付祥钊.建筑环境学[M].北京：中国建筑工业出版社，2016.
