摘要：针对光学恒温恒湿净化实验室展开深入研究，详细阐述了该实验室的环境要求，温度需要稳定保持在20℃上下浮动0.5℃的范围之内，湿度要精准控制在40%至60%之间，净化度要达到万级甚至千级的标准，深入分析了空调系统的设计要点，比如在选型时需要综合考虑多种不同因素，采用模块化的恒温恒湿空调机组等设备，温度控制方面采用变风量等一系列技术手段，并考虑到工艺空调送风温差、末端电加热对冲调节的作用，探讨均匀度控制策略，湿度控制则是将转轮除湿与制冷除湿相结合的方式。同时还对通风系统的设计要点进行了探讨，通风方式要依据实际需求来进行合理选择，通风量要根据实验发气量等相关数据进行精确计算确定，此项研究为光学恒温恒湿净化实验室的建设以及后续运行提供了坚实的理论支持。

关键词：光学恒温恒湿净化实验室；环境要求；空调系统；通风系统

1引言

技术已然广泛地渗透进了众多行业之中，光学恒温恒湿净化实验室在光学研究、实验以及相关生产过程里，属于极为关键的场所，其环境条件对于实验的准确性和可靠性有着非常关键的意义，温度、湿度以及净化度等这些环境参数一旦出现波动，就会对元件的性能、测量设备以及实验结果造成影响，比如说温度发生改变会导致光路出现偏移，湿度产生波动会致使元件损坏或者影响成像的质量，净化度要是不达标就会降低实验的清晰度。然而要精准地调控该实验室的环境参数存在着一定的挑战性，这其中涉及到多学科的知识与技术，并且与多个关键的基础设施相关，为了可契合其特殊的需求，保证环境处于稳定的状态，为光学相关的工作和研究提供坚实的支撑，深入地去研究此实验室的环境要求以及相关系统的设计要点是很有必要的。

2光学恒温恒湿净化实验室的环境要求

2.1 温度要求

光学恒温恒湿净化实验室对于温度有着十分严格的要求，在精密光学仪器的使用以及光学实验的开展进程当中，温度出现波动会成为影响实验结果准确性的关键要素，一般情况下，这类实验室的温度需要稳定维持在20℃±0.5℃的范围内。

这一严格的温度控制范围是由多方面因素共同决定的，就光学元件而言，大多数光学材料的折射率会因温度变化而改变，这种折射率的改变有可能致使光路出现偏移，对光学仪器的成像质量以及测量精度产生影响，对于某些高精度的光学测量设备，像干涉仪这类，温度不稳定会引发干涉条纹移动或者变形，导致测量结果出现偏差。

2.2湿度要求

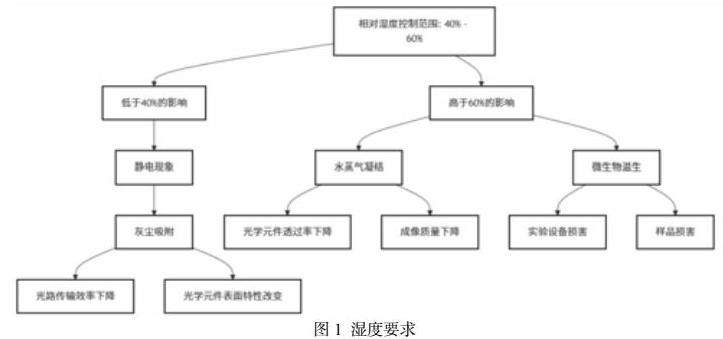

湿度同样是光学恒温恒湿净化实验室里要严格把控好的关键环境因素。如图1所示，一般相对湿度准确的控制范围处于40%至60%之间，相对湿度处于这个范围对于光学实验环境而言有着重要意义。

当相对湿度处于40%以下时，便容易出现静电现象，静电不断积累会对光学元件产生吸附作用，使得灰尘等杂质附着在光学元件表面，这会影响光路传输效率，还可能改变光学元件表面特性，对实验准确性造成影响，另一方面，当相对湿度高于60%时，空气中水蒸气含量会增加，过多水蒸气容易在光学元件表面凝结成水珠，形成雾滴，直接对光学元件透过率和成像质量产生影响。另外高湿度环境易滋生霉菌等微生物，这些微生物生长繁殖也可能给光学元件和实验设备带来损害。为有效避免静电问题、保障光学元件性能以及防止微生物滋生对实验设备和样品造成损害，维持相对湿度在40% - 60%的范围内十分关键[1]。

2.3 净化度要求

光学恒温恒湿净化实验室对净化度有着极为严格的标准，一般情况下，该实验室需要达到万级净化等级，甚至有些要求更为严格，需达到千级净化等级，而净化等级的衡量主要是依据空气中尘埃粒子的浓度来进行判断的。

在如此严格的净化度要求状况下，实验室要采取多层次的空气净化举措，空气中不同粒径大小的尘埃粒子于光学系统里会产生各异的影响，较大粒径的尘埃粒子主要对光束的散射以及吸收造成影响，使得光能量出现损失并且成像变得模糊，而较小粒径的尘埃粒子，在光学材料表面形成的沉积物，会给光学材料的折射率带来微小的不均匀变化，这种变化在精密光学测量情形下会被放大，影响实验的精度。

3空调系统设计要点

3.1 空调系统的选型

光学恒温恒湿净化实验室对于空调系统的可靠性以及精确性有着较高要求，在进行选型的时候需要综合考虑诸多因素，鉴于实验室对温度湿度以及净化度有着严格需求，故而建议采用模块化的恒温恒湿空调机组，这类机组将制冷制热加湿除湿以及净化等功能集中于一体，可依据室内环境的变化实时精确地调整运行参数。

为了可契合实验室在各种各样不同工况下的运行要求，制冷量以及制热量的选型要进行准确的计算，这要充分考虑实验室的空间具体大小、围护结构所有的保温性能、人员以及设备的散热散湿状况，还需要预留一定的余量，以此来应对有可能出现的极端工况，针对实验室的净化需求，空调机组应该配备高效的空气过滤器，像是初效、中效以及高效过滤器组合，有效过滤空气中的尘埃粒子、细菌等污染物，保证送风的洁净程度。

冷热源的选择方面，由于光学类实验一般要求全年制冷，且要达到±0.5℃的精度，通常需要选择水系统。该水系统要求出水温度波动满足±1℃，以确保能稳定地为实验室提供合适的冷热源，维持精确的温湿度环境。

3.2 温度控制策略

精确的温度控制对于恒温恒湿净化实验室的运行起着关键作用，要实现稳定而精确的温度控制，可以采用先进的变风量控制技术，该技术能实时监测室内温度，依据设定的温度值来自动调节送风量。

当室内温度快要接近设定值的时候，VAV系统会采取减小送风量的方式，以此降低空调机组所承受的负荷，达到减少能耗的目的。要是想要提升温度控制的精度，那么可以引入智能温度传感器，该传感器可在实时状态下准确采集室内各个位置的温度数据，之后把这些数据反馈给空调控制系统，达成精准调节的效果。

对于实验室里不同区域存在不同温度需求的情形，可采用分区控制的策略，按照各区域的实验设备以及工艺要求，分别设定不一样的温度目标值，借助各自的控制系统独立调节，保证每个区域都可以契合特定的温度要求，防止因局部温度波动对整体实验环境造成影响[2]。

此外，工艺空调送风温差也会对温度控制产生影响。在实际设计中，需要根据实验室的具体工艺要求和设备布局，合理确定送风温差。较小的送风温差可以提高温度控制的精度，但可能会增加空调系统的能耗；较大的送风温差则相反。因此，需要在精度和能耗之间进行平衡，选择合适的送风温差。

同时，末端电加热对冲调节也是一种常用的温度控制手段。在一些情况下，当室内温度低于设定值时，仅仅依靠调节空调机组的送风量可能无法及时达到设定温度。此时，可以通过末端电加热装置进行对冲调节，即启动电加热器，向室内补充热量，使室内温度快速上升至设定值。这样可以避免因温度过低而影响实验结果，同时也能提高温度控制的稳定性和可靠性。

3.3 湿度控制策略

湿度控制对于光学恒温恒湿净化实验室来讲是十分关键的，要想把相对湿度一直保持在40%至60%这个范围之内，一般会采用转轮除湿器和制冷除湿相互结合起来的方法。

当需要对空气实施深度除湿操作时，转轮除湿器会发挥出关键的作用，转轮是由特殊的吸湿材料制作而成的，在常温的状态下，它可吸附大量的水分，可以把空气的含湿量降低到一个较低的水平，将其与制冷除湿技术相结合，借助压缩机制冷让空气达到露点温度，可去除多余的水分，以此来快速且精确地调节空气湿度。

为避免因通风等因素致使湿度出现波动，需要设置恰当的加湿以及除湿控制逻辑，当室内湿度处于较低水平时，运用超声波加湿器向空气中释放水雾，以此增加湿度，当湿度处于较高水平时，依据湿度传感器反馈回来的信号，启动转轮除湿和制冷除湿设备，降低湿度。

3.4 净化度控制策略

为保证实验室的净化度达到万级甚至千级标准，除了配备高效的空气过滤器外，还需要定期对过滤器进行检查和更换，以确保其过滤效果。同时，实验室应设置合理的空气流动路径，避免出现气流死角和涡流，防止污染物的积聚和扩散。

此外，可采用层流净化技术，使空气以稳定的层流状态流动，减少尘埃粒子的沉降和扩散，进一步提高实验室的净化效果。

3.5 均匀度控制策略

为了保障恒温恒湿房间的温湿度均匀性，可采用孔板送风的方式。孔板送风能够使送风更加均匀地分布在整个房间内，避免了传统送风方式中可能出现的局部温湿度差异。

具体来说，在房间的顶部或送风口处安装孔板，通过调整孔板的孔径、间距和角度等参数，控制送风的流量和方向，使送风在房间内形成均匀的气流组织。同时，结合合理的回风口布置，使室内的空气能够充分混合和交换，进一步提高了温湿度的均匀性。

4通风系统设计要点

4.1 通风方式的选择

光学恒温恒湿净化实验室的通风方式要综合考量实验室具体的需求以及特性，全排风通风方式适用于那些对实验环境有着极高要求，并且产生有害气体或者化学物质数量较多的情形，借助全量排出室内空气同时补充新风的做法，可切实避免污染空气在室内出现积聚，不过全排风的能耗相对而言是比较高的。

若在实验进程当中产生的污染物数量较少，并且对于空气处理的要求相对有灵活性，那么可以采用部分通风和局部通风相互结合的方式，部分通风指的是向室内的某些区域进行送风或者排风，以此来改善局部范围的空气质量，而局部通风像是通风柜、排风罩等这类装置，是针对特定的实验设备以及操作区域来开展精准的空气处理工作，如此一来，能保证实验的安全性，又可有效地降低能源消耗。

4.2 通风量的计算与确定

通风量的计算要精准依照实验室的多个参数来进行，首先要考量实验过程里的发气量，这其中囊括了实验过程中所产生的有害气体、蒸汽以及粉尘等污染物的排放量，还得结合实验室的人员数量以及设备散热散湿等因素，比如说，在实验室里人员呼吸会产生二氧化碳等废气，而设备运行会散发出热量以及水汽，这些情况都需要有足够的通风量来进行稀释并排出。

当确定了产生量之后，接下来便要考虑换气次数这一因素，换气次数所指的是在单位时间内通风量的具体大小，一般情况下，会依照实验室的功能以及空间大小，按照相关的标准和规范来确定其取值，不同类型的光学实验对于通风量有着不同的要求，举例来说，像光学精密加工实验室，为了避免尘埃、水汽等杂质对加工过程以及设备造成影响，其换气次数相对而言会比较高[3]。

结论

光学恒温恒湿净化实验室对温度、湿度以及净化度有着严格的环境要求，这些要求会直接影响光学实验的准确性与可靠性，还关乎光学设备的性能和寿命，在空调系统设计时，要综合考虑多种因素来选用合适的模块化恒温恒湿空调机组，依靠准确选择制冷量与制热量并配备高效过滤器来契合实验室需求，运用先进的变风量控制技术以及分区控制策略实现精确的温度控制，采用转轮除湿器与制冷除湿相结合的方式，并合理设置加湿除湿控制逻辑，同时通过均匀度控制策略保障温湿度均匀性来维持稳定的湿度。在通风系统设计方面，需根据实验室的具体情况选择全排风、部分通风与局部通风相结合的方式，并且精确计算依据实验发气量、人员设备情况等因素来确定通风量，该研究为光学恒温恒湿净化实验室的建设与运行提供了理论依据和实践指导，可保障实验室环境稳定，推动光学领域的科研与工程顺利开展。

参考文献

[1] 戴荣继，郭子沐，张莹. 密闭空间微生物消杀方法研究进展 [J]. 北京理工大学学报， 2025， 45 （01）： 87-104.

[2] 张晶，鱼向荣，张之强. 咸阳市某综合医院空调节能设计策略探析 [J]. 绿色建筑， 2024， （04）： 52-56.

[3] 赵俊浩. 基于知识图谱的建筑施工安全风险量化与管理[D]. 西安建筑科技大学， 2024.
