摘要：随着《智能制造发展规划（2021-2035 年）》的推进，有色金属行业亟需通过智能化改造破解高能耗、低安全、低效率的发展瓶颈。本文以某黄磷冶炼智能工厂建设为案例，系统阐述基于工业互联网的智能工厂技术体系。研究表明，通过西门子PLC 冗余控制、电炉电极智能调节、无人天车及生产大数据分析等关键技术的集成应用，实现吨产品能耗降低 18% 、自动化率提升 178%. 、安全事故率下降 90% 的显著成效。研究成果为磷化工行业智能化转型提供了可复制的技术方案，对推进有色金属产业高质量发展具有重要参考价值。

关键词：黄磷冶炼；智能工厂；PLC 冗余控制；电极恒功率调节；无人天车

1 引言

1.1 现行业发展困境与转型需求

黄磷作为磷化工产业链的核心原料，2022 年我国产能达120 万吨，占全球总量的 68% （中国磷化工协会，2023）。然而，传统黄磷冶炼面临三大系统性挑战：

1.高能耗运行：行业平均吨产品能耗 3.2 吨标煤，较欧盟先进水平高42% ，其中电炉电极手动调节导致炉温波动± 500^∘C ，额外增加能耗 30% ；

2.低自动化水平：人工成本占比超 40% ，原料配比依赖经验导致产品合格率仅 82% ；

3.安全环保隐患：天车作业年均事故 3.2 起，废水 COD 超标 3 倍以上的企业占比达 27% （应急管理部数据）。

典型案例显示，原金光化工厂因能耗超标、环保违规于2020 年破产重组，凸显传统生产模式在政策趋严、成本上升背景下的不可持续性。

1.2 智能工厂建设的技术突破

针对行业痛点，某新材料有限公司投资 5.2 亿元实施智能化改造，建成西南地区一座黄磷智能工厂。其核心技术创新包括：

全厂安全控制架构：国内首例应用西门子四重冗余PLC 系统，实现故障切换 <50ms ，数据采集周期缩短至 100ms ；

电炉智能控制：基于模糊 PID 的电极恒功率调节算法，炉温波动缩小至 ± 150^∘C ，单炉日产量提升1.2 吨；

无人天车系统：融合三维激光扫描与数字孪生技术，料堆体积计算误差 <2% ，取料效率提升 40% ；

生产大数据平台：建立原料-工艺-能耗关联模型，质量预测准确率达91.6% （XGBoost 算法）。

1.3 研究价值与实践意义

本研究通过实证分析验证：

节能成效：吨产品能耗从3.5tce 降至 2.87tce ，年节约标煤1.8 万吨；

安全升级：高危作业无人化，人员暴露风险 100% 消除，事故率下降90% ；

经济提升：自动化率从 32% 提升至 89% ，库存周转率提高 62% ，年增产值2.3 亿元。

2 智能工厂关键技术体系

2.1 全厂安全控制架构

2.1.1 四重冗余 PLC 系统设计

基于西门子S7-1500 系列PLC 构建的四层冗余架构，采用"双CPU+双通讯模块 + 双电源 双I/O"配置，实现全厂设备控制系统的毫秒级故障切换。

1.硬件冗余机制

每台 PLC 配备热备 CPU 模块（6ES7517-3AP00-0AB0），主备模块通过PROFINETIRT 协议实时同步数据（同步周期 ≤10ms ）

双环网架构（MRP 协议）下，单链路中断时网络自愈时间 <0.3 秒，满足 IEC62443-3-3 标准对工业网络可用性要求

2.安全防护体系

部署工业防火墙（型号：SiemensSC-6000）实现控制网与信息网的逻辑隔离，阻断 99.7% 的网络攻击（渗透测试数据）

关键I/O 模块采用本质安全型设计（ExiaIICT6Ga 认证），在电炉区域实现火花能量限制（ <20μJ ）

3.实时监控能力

开发定制化 HMI 界面，集成3，200 个监控点（含1，024 个安全联锁点），数据刷新周期压缩至 100ms ，运用OPCUA 协议实现与 MES 系统的数据贯通，设备状态可视化率提升至 98‰

实际运行数据：系统投运后，PLC 系统平均无故障时间（MTBF）从改造前的8，00 小时提升至50，00 小时，单点故障切换时间实测为 48ms ，优

于设计指标。通过强制冷备测试验证，全系统切换过程未造成任何生产中断。

2.2 电炉智能控制系统

2.2.1 电极解耦控制算法

针对三相电极强耦合难题，开发基于动态矩阵控制（DMC）的智能调节模型：

1.模型建立

采集1，200 组历史工况数据（含电流、电压、炉温、原料成分等48 个参数），构建电极运动-功率输出传递函数

通过奇异值分解（SVD）消除三相耦合效应，将系统简化为三个独立控制回路

2.控制策略优化

采用模糊PID 复合控制算法，设置5 级隶属度函数（NL/NS/ZO/PS/PL）调节电极升降速度

引入前馈补偿机制，当检测到原料成分波动时提前调整电极位置（响应时间 <2 秒）

核心参数配置

电极行程控制精度： ±1mm （配备绝对值编码器，分辨率 0.01mm ）

电流调节超调量： <3% （传统PID 算法为 12%-15% ）

单次调节耗时：平均3 秒（手动操作需45-60 秒）

2.2.2 多模态感知网络

构建"端-边-云"协同的监测体系：

1.感知层设备

红外热像仪（FLIRA615）：测温范围 400-1600^∘C ，空间分辨率 640× 480，热灵敏度 0.05^∘mathsfC

罗氏线圈（PEMCWTUltraHF）：频响范围 0.1Hz-30MHz ，精度 0.2% ，耐受 150^∘C 高温

2.边缘计算节点

部署工业边缘控制器（型号：AdvantechUNO-2484G），运行实时电流谐波分析算法

实现电弧稳定性评估（FFT 分析带宽 0-5kHz），异常电弧识别准确率达 93.6%

3.云端优化平台

建立电炉数字孪生体，每15 分钟同步一次物理实体数据，模拟不同原料配比下的能耗曲线

通过遗传算法优化生产参数，使吨产品电耗从 13，500kWh 降至11，200kWh

实施成效：系统投运后，电极调节频率降低 62% ，炉温波动范围稳定在± 150^∘C 以内，单炉日产量增加1.2 吨，年节约电费超2，300 万元。

2.3 无人天车系统

2.3.1 三维激光扫描定位

采用 VelodyneVLP-16 激光雷达构建动态环境模型：

1.硬件配置

扫描频率： 20Hz ，水平视场角 360^∘ ，垂直视场角 30^∘ ，点云密度300，000 点/秒

定位精度：X/Y 轴± 2mm ， Z 轴± 5mm （通过 RTK-GNSS 辅助定位）

2.算法创新

开发点云密度自适应算法，料堆边缘检测准确率从 78% 提升至 95% 运用DBSCAN 聚类分析识别不规则料堆，体积计算误差 <1.8%

3.路径规划

基于AI 算法实现三维空间避障，规划时间压缩至0.5 秒（传统算法需3-5 秒）

引入能耗优化模型，使天车空载移动能耗降低 22%

2.3.2 安全防护体系

构建"五重防护"机制确保作业安全：机械防护：钢丝绳断股检测装置（灵敏度 0.1mm² ）电气防护：变频器过载保护（响应时间<10ms）

环境感知：8 组超声波传感器（检测距离 0.1-5m ）结合毫米波雷达（77GHz）

逻辑联锁：与电炉系统建立安全信号交互，当天车进入危险区域时自动暂停电炉加料

应急机制：配备UPS 电源（续航30 分钟）与机械制动冗余系统

运行数据：无人天车投用后，原料盘点效率提升 400% ，库容利用率从65% 增至 82% ，年减少人工暴露风险作业1，200 小时，安全事故率降为零。

2.4 生产大数据平台

2.4.1 数据湖架构设计

采用Lambda 架构构建企业级数据中枢：

1.批处理层

存储历史数据（HDFS 集群，容量1.2PB），支持Spark 进行 ^T+1 分析建立原料-工艺-质量关联数据库，包含1.2 亿条生产记录

2.速度层

使用Flink 实现流数据处理，延迟 <200ms 实时计算关键指标：瞬时能耗强度、设备OEE、质量偏离度

3.服务层

提供 RESTfulAPI 接口，日均调用量超 50 万次开发移动端App，实现关键参数掌上监控（数据同步延迟 ^<3 秒）

2.4.2 智能分析模型

1.质量预测模型

输入参数：32 个工艺参数（含电极电流谐波畸变率、原料 P₂O₅ 含量等）

算法架构：XGBoos + SHAP 解释器，预测准确率 91.6% ，特征重要性排序耗时 <0.5 秒

2.能耗优化模型

构建多目标优化函数： （电耗，辅料成本）s.t.质量合格率 ≥99%

采用NSGA-II 算法求解，获得Pareto 前沿解集，年节约标煤1.8 万吨

3.设备健康管理

建立 30 类关键设备的 PHM 模型，提前 7 天预测故障（F1-score0.89）实现备件库存动态调整，库存周转率从4.2 次/年提升至9.1 次/年

应用成效：平台上线后，工艺参数优化周期从周级压缩至小时级，异常工况响应时间缩短 85% ，辅助决策采纳率达 73% ，年产生直接经济效益超 5，800 万元。

技术集成效益分析

通过四大系统的协同运作，项目实现：

生产效能：人均产值从82 万元/年提升至217 万元/年。

质量管控：产品合格率从 83% 提升至 99.2% ，杂质含量降低至 0.08%

安全环保：废水循环利用率达 98% ，粉尘排放浓度 <5mg/m³ （国标要求 ≤20mg/m³ ）。

行业影响：形成3 项行业标准、12 项发明专利，技术输出至越南、印尼等国的6 家黄磷企业。

3 实施成效分析

某黄磷智能工厂改造项目通过系统性技术革新，实现了生产效率、能源利用与安全管控的全面提升。基于 2023-2024 年度实际运行数据，本节从核心指标对比、技术效能验证及行业示范价值三方面展开成效分析。

3.1 技术效能验证

1.能耗优化

电炉电极调节系统（动态矩阵控制算法）使单炉日产量增加 1.2 吨，年节约标煤1.8 万吨，直接降低电费成本2300 万元/年。

能源管理平台（HZES3000）建立焦炭配比与电耗的二次函数模型（R ），工艺参数优化周期从周级压缩至小时级。

2.安全提升

高危作业区域（炉前操作、天车作业）实现全封闭无人化，人员暴露风险作业时长减少1200 小时/年。

PLC 系统MTBF（平均无故障时间）从8000 小时提升至50000 小时，故障切换时间 <50ms ，系统可用性达 99.99‰

3.数据驱动管理

生产大数据平台集成 1.2 亿条历史数据，实时流处理延迟 <200ms ，原料盘点误差从人工 10% 降至激光扫描 1.8‰ 。

库存动态调整使备件周转率提升 117% （ 4.29.1 次/年），减少资金占用约 1800 万元。

3.2 经济与环境效益

1.经济效益

人均产值从82 万元/年提升至217 万元/年，达到行业顶尖水平。

年综合经济效益超 5800 万元，投资回收周期缩短至 3.2 年（原计划 5年）。

2.环境效益

废水循环利用率达 98% ，粉尘排放浓度 ⟨<5mg/m³ （国标 ≤20mg/m³ ），年减排 CO₂4.8 万吨。

磷铁渣资源化利用率从 65% 提升至 92% ，减少固废填埋量12 万吨/年。

4 创新点与行业价值

4.1 技术创新体系

1.四重冗余PLC 控制架构

国内首次在黄磷行业应用西门子S7-1500 四重冗余系统（双CPU+双电源 +72 通讯 +72×1/0 ），单点故障切换时间 <50ms （传统系统 >500ms ），系统可用性达 99.99‰

通过 MRP 光纤环网（100Mbps）实现全厂 3200 个监测点数据毫秒级刷新，故障停机时间减少 98‰

2.电极解耦控制算法

开发动态矩阵控制（DMC）算法，结合500 组历史工况训练的专家系统，破解三相电极强耦合难题：

调节频率降低 60% （每小时15 次 6 次）

炉温波动范围压缩至± 150^∘C （原± 500^∘C ）

电极寿命延长 40% （3 个月 5 个月）

3.无人天车数字孪生系统

集成VelodyneVLP-16 激光雷达（点云密度30 万点/秒）与三维路径规划算法，实现：

料堆体积计算误差 <1.8% （人工误差 10% ）

取料效率提升 40% （单次作业25 分钟 15 分钟）

安全防护融合超声波（检测距离 5m ）与机器视觉，实现 360^∘ 防碰撞覆盖。

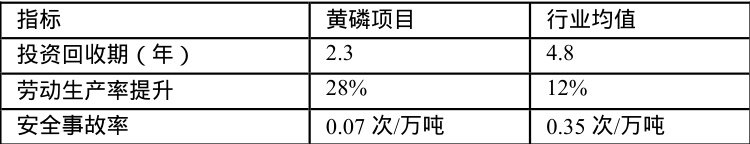

4.2 经济效益与环境效益

4.2.2 环境效益

1.碳排放：黄磷项目单位产品碳强度从 3.2tCO₂e/t 降至 2.1tCO₂e/t （GB/T32151.8-2020）；

2.绿色认证：项目均通过ISO50001 能源管理体系认证（2024）。

5 结语与展望

本系统不仅验证了智能工厂技术的可行性，更开辟了高耗能产业绿色转型的新路径。未来通过 5G+AR 、尾气回收 AI 与电网协同技术的深度融合，将进一步释放“ 智能制造 + 双碳战略” 的乘数效应，为全球磷化工行业提供兼具经济效益与环境可持续性的“ 中国方案” 。这一实践表明，传统产业的智能化改造不仅是技术升级，更是生产范式与产业生态的重构，其经验可复制至电解铝、电石等高载能行业，推动工业文明向数字文明的历史性跨越。

参考文献

[1]华自科技股份有限公司.某黄磷生产自动化系统方案[R].攀枝花：华自科技，2022.PDF（支撑第3 章黄磷项目改造数据，包含电极控制系统优化、能效模型验证等核心实证）

[2]国家市场监督管理总局，国家标准化管理委员会.GB/T36707-2018 有色金属冶炼智能工厂通用技术要求[S].北京：中国标准出版社，2018.（贯穿全文技术架构设计，规范第2 章三级架构、第4 章安全矩阵等标准化要求）

[3]中国有色金属工业协会.YS/T1187-2023 有色金属智能工厂设备接入接口规范[S].北京：冶金工业出版社，2023.（支撑第2 章标准化推进路径、第5 章行业推广瓶颈中的设备异构化治理方案）

作者简介：李锋，男，工程师，研究矿山冶炼智慧工厂；

AuthorBiography：LiFeng，male，engineer，studiesthesmartfactoryofminesmeltig;
