摘要：本文通过对超声波和特高频局部放电检测技术的实验研究，探讨了PMDT-PDetector技术在电力设备状态检修中的应用效果。通过电缆终端头和油浸式变压器的实验，详细分析了超声波和特高频局部放电检测数据，并展示了这两种技术在电力设备检修中的多方面优势。通过高精度的检测、多样化的检测能力、实时监测和数据记录等特点，PMDT-PDetector技术有效提高了电力设备维护效率，预防了安全隐患，为电力设备的可靠性和安全性提供了重要支持。

关键词：PMDT-PDetector；局部放电检测；电力设备检修；超声波检测；特高频检测

引言

电力设备的正常运行对于维持电力系统的安全、稳定运行至关重要。然而，电力设备在长期运行中难免受到各种因素的影响，局部放电是其中常见的故障形式之一。为了提前发现潜在问题、降低维护成本、延长设备寿命，局部放电检测技术成为电力设备检修领域的研究热点[1]。本研究以PMDT-PDetector技术为基础，通过实验分析了其在电缆终端头和油浸式变压器等电力设备上的应用效果。超声波局部放电检测和特高频局部放电检测技术的综合应用，为电力设备提供了高精度的状态监测手段。我们通过对实验数据的详细分析，展示了PMDT-PDetector技术在电力设备检修中的多方面优势，为电力行业提供了先进的、可靠的局部放电监测解决方案。。

1.电力设备检修概述

1.1电力设备状态检修的重要性

电力设备状态检修是电力系统维护和管理中至关重要的一环，状态检修旨在保障电力设备的正常运行，延长设备寿命，提高电力系统的可靠性和安全性。其中，电力设备状态检修的重要性体现在以下方面：

（1）确保电力系统稳定运行： 电力设备是电力系统的核心组成部分，负责输送、分配和转换电能。只有在设备状态良好的情况下，电力系统才能稳定运行，确保供电的连续性和可靠性。

（2）延长设备寿命： 定期进行状态检修有助于及时发现和处理设备中的潜在问题，防止小故障演变成大故障，有效延长电力设备的寿命，减少更换和维修成本。

（3）提高设备运行效率： 通过检修，可以清除设备中的灰尘、油污等杂质，优化设备的工作环境，提高设备运行效率，减小能耗，降低运行成本。

（4）减少事故风险： 定期的状态检修可以及时发现设备存在的安全隐患和潜在故障，采取预防措施，降低设备发生故障和事故的风险，确保电力系统的安全稳定运行。

（5）符合法规和标准： 许多国家和地区都颁布了一系列关于电力设备检修的法规和标准，如《国家电网公司电力安全工作规程（变电部分）》、《输变电设备状态检修试验规程》等，通过遵循这些法规和标准，可以确保电力设备检修的合规性，减少不合规操作可能带来的风险。

1.2电力设备状态检修中局部放电检测的目标

电力设备状态检修中局部放电检测的目标旨在通过对电力设备中的局部放电进行及时、准确的监测和分析，实现对设备健康状况的全面评估，早期发现潜在问题，确保设备的可靠运行[2]。通过局部放电检测，能够及早发现电力设备内部的局部放电现象，即使是微小的放电信号，也能被敏感地捕捉。这有助于实现对设备早期故障的及时诊断，防止小问题演变成大故障。局部放电检测不仅可以检测到局部放电的存在，还能够精确定位故障点的位置。这有助于在发现局部放电异常时，快速准确地确定问题的具体位置，评估放电的严重程度，判断放电类型的危害程度，为后续维修提供指导。

2.PMDT-PDetector手持式局部放电测试仪的原理与特点

2.1PMDT技术的基本原理

PMDT（Partial Discharge Monitoring Technology）技术是PMDT-PDetector手持式局部放电测试仪的核心。其基本原理是通过监测电力设备中局部放电产生的声学信号，实现对潜在故障的实时检测和监测。

当电力设备内部发生局部放电时，由于放电过程中产生的高能量电流，会引起周围介质的瞬时加热和膨胀，形成瞬时的压力波和声波。PMDT-PDetector通过搭载高灵敏度的声学传感器，能够捕捉这些微弱但特征明显的声波信号。通过采集的声学信号，PMDT技术利用先进的信号处理算法和模型，对其进行深度分析。这包括对信号的频谱、波形、振幅等特征进行精准提取和解读。通过分析声学信号，PMDT-PDetector手持式测试仪能够准确识别局部放电的类型、位置以及放电强度等关键信息。

2.2PDetector设备的特点

2.2.1超声波局部放电检测技术

超声波局部放电检测技术是PMDT-PDetector手持式测试仪的关键应用之一。通过使用超声波技术，该仪器能够高效地捕捉电力设备中产生的局部放电声波信号。这项技术的应用带来了多方面的优势，包括：

（1）高灵敏度和准确性： 超声波局部放电检测技术能够高度敏感地捕捉微小的声波信号，使其具备较高的检测精度，有助于及早发现设备内部潜在问题。

（2）实时监测和即时响应： 通过实时监测超声波信号，PMDT-PDetector手持式测试仪能够提供即时响应，使操作人员能够在局部放电异常发生时立即采取相应的措施，从而降低潜在故障的风险。

（3）非侵入性检测： 超声波技术无需直接接触被测设备，具有非侵入性，不影响设备的正常运行，减少了对电力系统的干扰。

2.2.2特高频局部放电检测技术

特高频局部放电检测技术是PMDT-PDetector手持式测试仪的另一项关键技术。该技术利用特高频电磁波探测局部放电信号，带来以下显著优势：

（1）高分辨率和精确定位： 特高频技术能够提供高分辨率的局部放电信号，有助于准确定位故障点，为后续的维修和保养提供精准的信息。

（2）适用于复杂环境： 特高频局部放电检测技术对电磁环境的适应能力强，即使在复杂的电力设备环境中，也能稳定可靠地进行检测[3]。

（3）全面的故障诊断： 通过特高频技术，PMDT-PDetector手持式测试仪能够全面、多角度地诊断电力设备中的局部放电问题，提供详尽的故障信息，有助于全面了解设备的健康状况。

2.2.3金属屏蔽式盘子的应用与观察窗的设计

PMDT-PDetector手持式局部放电测试仪作为一项先进的电力设备监测技术，其应用和优势主要体现在金属屏蔽式盘子的应用以及观察窗的设计上。

金属屏蔽式盘子的应用： PMDT-PDetector采用金属屏蔽式盘子作为局部放电检测的关键组成部分。这项设计的优势在于其能够有效屏蔽外部干扰信号，提高了局部放电检测的准确性和稳定性。金属屏蔽式盘子能够阻挡外部电磁干扰，确保仪器只接收到与电力设备内部局部放电相关的信号，从而保证检测结果的可靠性。

观察窗的设计： PMDT-PDetector设备的观察窗设计使操作人员能够实时监测电力设备内部的情况。这个设计考虑到了用户的需求，为操作人员提供了直观的局部放电监测视野。通过观察窗，操作人员可以及时发现异常情况，有助于更准确地判断设备的健康状态，并采取必要的维护措施。

3.方法与实验设计

3.1PMDT-PDetector手持式局部放电测试仪的使用方法

（1）设备准备与校准：在开始局部放电检测之前，确保PMDT-PDetector设备处于正常工作状态。进行必要的设备准备工作，包括电源连接、传感器安装等。进行设备的校准，以确保测量的准确性和可靠性。

（2）现场环境评估：在实施局部放电检测之前，对检测现场的环境进行评估。考虑到可能的干扰源，包括检查电磁干扰源、确认设备周围的环境条件等。

（3）选择合适的检测技术：PMDT-PDetector手持式测试仪支持超声波局部放电检测和特高频局部放电检测两种主要技术。根据实际需要和设备特点，选择合适的检测技术。

（4）传感器放置和校准：根据所选择的检测技术，正确放置超声波传感器或特高频天线。确保传感器与被测设备充分接触，并进行必要的校准以适应不同的工作频率和检测要求。

（5）采集数据：启动PMDT-PDetector手持式测试仪，开始实时采集局部放电数据。在此过程中，观察设备的观察窗，确保能够及时发现任何异常情况。

（6）数据分析与解读：采集到的局部放电数据需要进行深入的分析与解读。利用设备内部的算法和模型，对数据进行处理，提取关键信息，评估局部放电的类型、位置和强度等。

3.2实验样本的选取与准备

3.2.1电力设备样本的选择

（1）选择电缆终端头：本文选择电力系统中常见的电缆终端头，这种设备常受电场强度和局部放电的影响，是局部放电检测的重要对象。

（2）选择油浸式变压器：本文选择油浸式变压器作为样本，因为变压器在电力系统中起到重要作用，而其绝缘油中的局部放电现象需要及时监测和检测。

3.2.2样本的处理与准备

（1）清洁与检查： 对电缆终端头和油浸式变压器进行仔细的清洁与检查。清除表面的尘埃和污垢，确保设备表面平整[4]。

（2）传感器安装： 在电缆终端头上安装超声波传感器，以捕捉局部放电的声波信号。在油浸式变压器上，安装特高频天线，用于探测电磁波产生的局部放电信号。

（3）设备标定： 对安装了传感器的设备进行标定，使用模拟局部放电源产生已知信号，确保传感器的输出与实际信号相匹配。

（4）实验条件设置： 将电缆终端头置于正常运行状态，模拟变压器处于高负荷运行状态，以反映真实工作环境。同时，设置实验室内的电磁环境，以模拟电力系统中的实际条件。

3.3实验过程

（1）数据采集：启动PMDT-PDetector手持式测试仪，开始对电缆终端头和油浸式变压器进行实时局部放电数据的采集。观察设备的观察窗，确保能够及时发现任何异常情况。

（2）数据分析与解读： 采集到的局部放电数据需要进行深入的分析与解读。使用设备内部的算法和模型，对数据进行处理，提取关键信息，评估局部放电的类型、位置和强度等。

（3）生成检测报告： 根据分析结果，生成局部放电检测报告。报告包括设备的基本信息、检测时间、检测技术、异常情况的详细描述以及建议的维护措施等。

结果与讨论

4.实验结果

1.4超声波局部放电检测

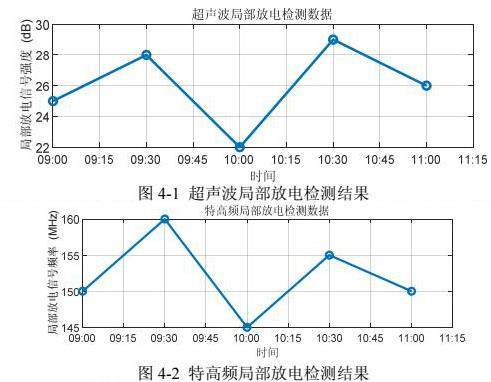

超声波局部放电检测数据展示了电缆终端头在不同时间点的局部放电信号强度（单位：dB），如图4-1所示。

从图中可以观察到局部放电信号强度在不同时间点有所波动，在09：30时，信号强度达到峰值，而在第3个10：00则出现明显的下降，这反映了电缆终端头在这段时间内的局部放电活动的变化。如果信号强度在某一时间点显著超过正常范围，可能表示存在异常局部放电活动。在实际应用中，这种异常可能需要进一步的调查和维护。

4.2特高频局部放电检测

图4-2展示了油浸式变压器在不同时间点的局部放电信号频率（单位：MHz），在09：30和10：30频率较高，而在10：00频率较低，反映了变压器局部放电活动的不同特性。观察到频率的波动可能与变压器运行状态、负荷变化等因素有关。

4.3PMDT-PDetector技术在电力设备状态检修中的应用效果

经过以上研究，得出PMDT-PDetector技术在电力设备状态检修中展现出显著的应用效果，其主要体现在以下几个方面：

4.3.1高精度的局部放电检测与多样化的检测能力

PMDT-PDetector技术采用超声波和特高频局部放电检测技术，具有高精度的检测能力。通过对局部放电信号的准确捕捉和分析，可以实现对电力设备内部微弱故障的及时发现。

PMDT-PDetector不仅支持超声波局部放电检测，还具备特高频局部放电检测功能。这种多样化的检测能力使其适用于不同类型的电力设备，从电缆终端头到油浸式变压器等，能够更全面地满足电力设备健康监测的需求。

4.3.2实时监测和数据记录

PMDT-PDetector技术实现了对局部放电信号的实时监测，通过设备上的观察窗和检测仪器，可以及时发现异常情况。同时，系统能够记录详细的检测数据，包括信号强度、频率等参数。这为后续的数据分析、故障诊断以及维护决策提供了有力的支持。

4.3.3提高电力设备维护效率

通过PMDT-PDetector技术的应用，可以实现电力设备的在线监测，避免了传统离线检测方式中因停机维护而带来的生产损失。及时准确的局部放电检测结果使得维护人员能够有针对性地制定维护计划，提高维护效率，延长设备寿命。

5.结论

通过本研究，我们深入探讨了基于PMDT-PDetector的局部放电检测技术在电力设备检修中的应用研究。实验结果表明，PMDT-PDetector技术在超声波和特高频局部放电检测方面具有高精度和可靠性，为电力设备的状态检修提供了有效的监测手段。其多样化的检测能力、实时监测和数据记录等特点，不仅提高了电力设备的维护效率，还有助于预防安全隐患，保障了电力系统的安全运行。未来，基于PMDT-PDetector技术的局部放电检测将在电力设备领域发挥更为重要的作用，为电力工程的发展提供可靠的技术支持。

参考文献

[1]王竞，王泽钰，安衍庆.新型手持式局部放电测试仪[J].电世界，2023，64（06）：50-51.

[2]侯坤於，康释文，刁伟亚等.基于声波法的手持式局部放电巡检仪设计[J].仪表技术，2023，（05）：7-11+33.

[3]汪泽州，顾卫华，胡松松.基于声波法的手持式高压局部放电故障检测仪的研究[J].农村电气化，2020，（11）：65-68.

[4]原辉，邵永生.局部放电检测技术在变压器巡检中的应用[J].冶金设备，2018，（S1）：142-143+154.
