摘要：随着IP网络的广泛应用和数字电视技术的快速发展，基于IP网络的数字电视码流传输已成为现代广播电视系统的重要组成部分。由于网络环境的复杂性和不确定性，数字电视码流在传输过程中出现各种故障，影响用户的观看体验。对基于IP网络的数字电视码流故障定位与诊断技术的研究显得尤为重要。本文综述了当前该领域的研究现状、主要技术方法、存在问题及未来发展趋势，以期为相关研究人员提供参考。

关键词：IP网络；数字电视；码流故障；故障定位；故障诊断

引言

近年来，随着IP网络技术的不断发展和普及，基于IP网络的数字电视传输系统已成为广播电视行业的主流技术之一。与传统模拟电视相比，数字电视具有更高的图像质量和更丰富的节目内容，为用户提供了更好的观看体验。由于IP网络环境的复杂性和不确定性，数字电视码流在传输过程中出现各种故障，如丢包、延迟、抖动等，这些故障会严重影响用户的观看体验，甚至导致数据丢失和系统崩溃。

一、基于IP网络的数字电视码流故障定位

（一）网络层故障定位

在基于IP网络的数字电视系统中，码流（通常是视频和音频的压缩数据）通过IP网络进行传输。网络层的稳定性和性能对码流的传输质量至关重要。网络层的故障导致码流传输中断、延迟增加或丢包率上升，从而影响用户的观看体验。使用ping 命令用于测试网络连通性。通过发送ICMP Echo请求并等待响应，可以判断目标设备是否可达。如果ping响应时间较长或丢失率较高，表明网络存在延迟或丢包。使用traceroute（或tracert在Windows上）命令用于跟踪数据包从源地址到目标地址的路由路径。通过查看每个路由器的响应时间和丢包情况，可以定位网络中的潜在问题区域[1]。还可以使用其他更专业的网络分析工具，如Wireshark，来捕获和分析网络数据包，从而更深入地了解网络性能问题。路由器、交换机和防火墙等网络设备通常具有状态指示灯，用于显示设备的运行状态和连接情况。通过观察这些指示灯，可以快速发现硬件故障或连接问题[2]。

使用ping命令测试网络连通性，并观察响应时间和丢包情况。使用traceroute命令跟踪路由路径，并查看每个路由器的响应时间和丢包情况。观察网络设备的状态指示灯，检查是否存在硬件故障或连接问题。如有必要，使用更专业的网络分析工具（如Wireshark）捕获和分析网络数据包。根据收集的数据和观察结果，定位网络层故障的具体位置和原因[3]。

（二）IP地址配置检查

使用网络扫描工具（如nmap）来发现网络中的设备，并验证其IP地址配置：

运行nmap工具，并指定要扫描的IP地址范围或子网掩码。nmap将扫描指定范围内的所有设备，并列出它们的IP地址、MAC地址、开放的端口等信息。访问每台设备的网络配置界面，检查IP地址、子网掩码和默认网关配置信息是否正确。运行nmap扫描工具，指定要扫描的IP地址范围或子网掩码，并记录扫描结果。比较设备网络配置清单和nmap扫描结果，验证设备的IP地址配置是否正确。

如果发现IP地址配置错误，及时更正并重新测试码流传输[4]。如果码流传输仍然存在问题，进一步检查其他的故障点，如网络层故障、路由配置错误等。

（三）码流质量监测

选择适合的码流分析工具，如FFmpeg（一个功能强大的开源多媒体处理框架）或VLC（一个开源的多媒体播放器及框架，也支持码流分析）。配置分析工具以实时监测码流的传输质量。这通常涉及到连接到码流源（如流媒体服务器），并捕获正在传输的码流数据。重点关注码流的码率（bitrate），它表示单位时间内传输的数据量，通常以kbps或Mbps为单位。码率过低导致画面质量下降，而码率过高则浪费带宽资源。检查帧率（frame rate），它表示每秒传输的画面帧数。帧率不稳定或过低导致视频播放不流畅。观察分辨率（resolution），它决定了画面的清晰度，分辨率越高，画面越清晰，但需要的带宽也越大。检查码流中是否存在传输错误，如数据包丢失、同步丢失等。这些错误导致视频播放中断或画面异常。

（四）设备性能分析

在基于IP网络的数字电视系统中，设备和服务器的性能对于码流的稳定传输和处理至关重要。如果设备性能不足，会导致码流处理速度变慢、响应时间延长或无法及时处理码流，从而影响用户体验。

选择适合的系统监控工具，如Linux下的top、free、iostat等，或Windows下的任务管理器、资源监视器等。这些工具可以帮助你实时查看设备的CPU、内存、磁盘等资源的使用情况。使用top命令可以查看CPU的使用情况，包括用户态和内核态的占比，以及各个进程的CPU占用率。free命令可以查看内存的使用情况，包括物理内存、交换空间等的总量、已使用量、空闲量等。iostat命令可以监控磁盘I/O的使用情况，包括每秒的读写次数、传输的数据量、I/O等待时间等。

二、基于IP网络的数字电视码流故障诊断技术

（一）Ping和Traceroute测试

Ping命令用于测试目标IP地址的连通性，而Traceroute（或tracert）命令则用于追踪数据包从源地址到目标地址的路径。这两种命令在诊断网络层问题时非常有用。通过发送ICMP请求数据包，Ping命令可以测试设备之间的连通性。如果收到响应，则表示设备之间可以通信。而Traceroute命令则通过发送具有递增TTL（生存时间）值的IP数据包来追踪数据包路径，从而确定网络中的潜在问题点。例如，如果Ping命令显示高延迟或丢包率，则表明网络存在拥塞或故障。Traceroute命令的输出可以显示数据包经过的路由器和延迟情况，从而帮助定位网络瓶颈或故障点。

（二）码流分析

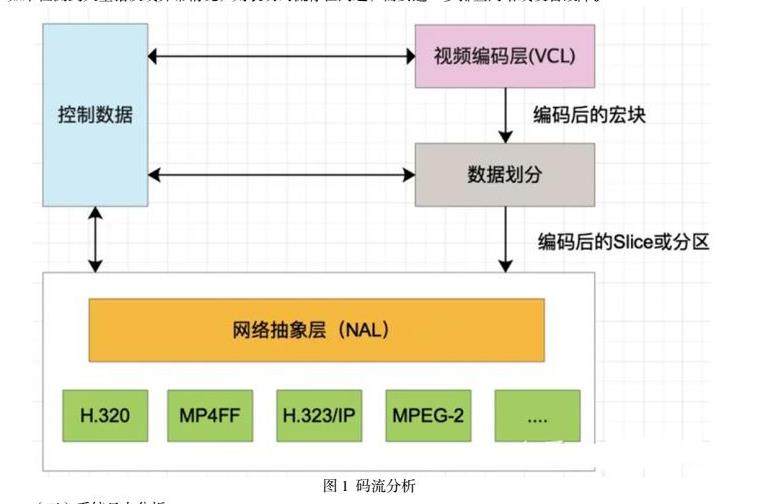

码流分析工具可以实时捕获和分析数字电视码流，检测码流中的错误、中断和抖动等问题。这些工具通常能够解析和解码MPEG-TS（传输流）或RTMP（实时消息传输协议）等流媒体格式，并提取出码流的各项参数，如码率、帧率、分辨率等。同时，它们还可以检测码流中的错误和异常情况，如PCR（节目时钟参考）错误、PID（包标识符）冲突等，如图1所示。通过分析码流分析工具的输出数据，可以了解码流的传输质量和性能。如果检测到大量错误或异常情况，则表明码流存在问题，需要进一步排查网络或设备故障。

（三）系统日志分析

系统日志记录了数字电视设备和服务器在运行过程中产生的各种事件和错误信息。通过分析这些日志，可以发现潜在的问题和故障。系统日志通常包括设备启动日志、网络连接日志、应用程序日志等。这些日志中包含了大量的信息，如设备状态、网络状态、应用程序运行情况等。通过分析这些日志，可以发现设备配置错误、网络故障、应用程序崩溃等问题。通过筛选和过滤系统日志中的关键信息，可以快速定位故障点。例如，如果系统日志中频繁出现网络连接失败或设备重启的记录，则表明网络或设备存在问题。

（四）网络性能监控工具

网络性能监控工具可以实时监测网络带宽、延迟、丢包率等关键性能指标，从而帮助诊断网络故障和瓶颈。这些工具通常通过网络数据包捕获和分析技术来实现对网络性能的实时监控。它们可以捕获网络中的数据包并提取出各项性能指标数据，如带宽利用率、延迟时间、丢包率等。同时，它们还可以提供可视化界面和报告功能，方便用户查看和分析网络性能数据。通过分析网络性能监控工具的输出数据，可以了解网络的实时性能和状态。如果发现网络带宽不足、延迟过高或丢包率过大等问题，则表明网络存在故障或瓶颈，需要进一步排查和解决。

三、结论

本文对基于IP网络的数字电视码流故障定位与诊断技术的研究进行了综述。通过梳理当前的研究现状、主要技术方法、存在问题及未来发展趋势等方面的内容，可以看出该领域已取得了显著进展但仍面临一些挑战。未来随着技术的不断发展和创新该领域的研究将不断深入和完善为数字电视传输系统的稳定运行和用户体验的提升提供有力支持。
