摘要： 面对电机铁芯加工过程中测量精度不足和操作复杂性等挑战，本文深入探讨了一种创新的设计以及在压力下测高装置的研究。这款设备融合了压力测量原理与高度测量技术，配合感应装置与定位杆实现精确计算定子铁芯。采用工程实验方法开展研究，并已经证明该设备无论在何种压力状态下均具有精准度，同样透过稳定性验证。同传统方式相比较后进行分析，结果显示新设备在工作效率和计算细致上更胜一筹，为电机铁芯加工提供了稳固可信赖的尺寸评估器械。

关键词：压力下测高装置; 定子铁芯; 测量精度; 感应装置; 自动化

引言

电机行业飞速发展，给电机铁芯的加工质量设立更高标准。定子铁芯，作为电机的心脏，其精确度对电机性能和寿命产生直接影响。遗憾的是，传统测高方法犹有大量测量误差与操作复杂等问题。这些问题引发一项研究，设计一种在施压定子铁芯同时完成精确测高的装置，以此增强测高精度并提升工作效率。文章将详述该装置设计原理、结构，并评价试用效果及其对于改进电机铁芯加工至关重要意义。

1.装置设计原理

1.1 压力测量原理

通过高精度的感应装置实现定子铁芯施加压力的实时监控。选用高精度应变计或压电传感器作为感应装置， 将机械压力转为电信号，完成精确的压力测量。一旦装置开始工作，驱动件二会推动模具向定子铁芯施加压力，并把由感应装置返回来的信号进行实时检查。伴随着受到增强压力，在敏感元件处产生形状变化的应变计将引起其电阻率发生改变，并且将这些改变转换成可输出电桥线路中的电信号。压电传感器则利用压电材料在受力时产生电荷的特性，将机械力直接转换为电信号。放大、滤波及数据处理后的这些电信号，对于定子铁芯上施加的实际压力反应相当精确。一组实验数据显示，本装置的压力测量精度可达±0.01N， 从而保证了施加压力控制的准确性。

1.2 高度测量原理

测量高度的原理，就是利用定位杆与光电传感器或激光测距仪的协同工作，精确地得出定子铁芯高度。压紧模具在施加压力后让定子铁芯变成标准高度；此时贴着定位杆和定子铁芯表面，并借由检查定位杆位移确定其高度。光电传感器发射光束并接收反射光束测量定位杆位移量，变化直接对应定子铁芯高度。通过发射激光束、检测其反射回来的时间差，计算出了激光测距仪获得的定位杆位移量，并提供高度值。安装稳固的定位杆和传感器是关键，杜绝所有可能造成松动或偏移的因素。实际使用过程中，则需进行重复验证及数据校正，使设备达到±0.01mm 的高精度，超越了其他常规手段。这种设计不止可以使本装置在压力作用下准确地测得定子铁芯高度，也保证了在整个过程稳定性和可靠性。

2.结构组成

2.1 机架与滑轨

整个装置基于高强度的合金钢或铝合金材料制造的机架，保持足够刚性和耐久性，能承受各组件的安装和运行。设计过程中考虑了减震与抗变形因素，支持长时间稳定工作。在机架上配备滑轨，这是确保滑块平稳移动的关键部件。采用高精度线性导轨并搭配滚珠或滑动轴承，让滑块无振动、流畅地在滑轨上移动。通过高精度滚珠丝杠驱动模块，其定位精准度达0.01mm， 应用此项设计不但带来测量的准确性，并有助降低机械磨损同时延长设备使用寿命。为防尘埃及油污影响滑轨，在其表面设置防护罩以确保其在恶劣环境下的运行特性。

2.2 驱动系统

作为装置的核心部件之一，驱动系统主导着滑块以及压紧模具的活动，致力于实现定子铁芯的施压和高度测量。所选用的驱动件是高精度步进电机或伺服电机，助力精密滚珠丝杠和直线导轨配合完成滑块平稳移动。在此过程中，步进电机表现出较高的定位精度和响应速度；伺服电机提供强大驱动力与更精准的控制效果。另一个重要组成部分驱动件负责推进压紧模具纵向运行方面[1]，并倾向于利用伺服电机结合专业技术如精密丝杠与直线导轨等确保承受压力未超标且可控。采用先进的PLC控制器或嵌入式系统为驱动系统的控制部分，高精度位置传感器参与其中，实现滑块与压紧模具运动精确控制。闭环控制算法是此次监测和调整驱动电机运行状态手段，保证测量过程中重复性及稳定性的无误。驱动系统达到的最大精度0.01mm以及施加压力±0.01N，这些都协助完成高精度测量需求。

2.3 感应装置

实现精确压力测量需依赖关键组件感应装置，通常会选用高精度应变计或压电传感器。这些传感器具备实时监测定子铁芯上施加压力的能力，可以将机械力转换成电信号。应变计在受到压力时敏感元件产生微小形变导致了电阻的改变，并通过电桥电路把这种改动转化为电信号输出[2]。压电传感器利用受力生成电荷特性来直接将机械力转化为电信号。经过放大、滤波和数据处理后得出的这些信号，可准确地反映出施加在定子铁芯上实际的压力。以保证测量结果有着极高精度测量需装置安装在压紧模具与驱动件二之间，通过精密机械连接消除松动和干扰。实验数据证明了感应装置的压力测量精度达±0.01N，响应时间低于1毫秒；施加压力的变化能够得到实时监控和记录。定子铁芯高度测量，则靠这种高精准性的压力测量作为其可靠基础。

2.4 压紧模具与定位杆

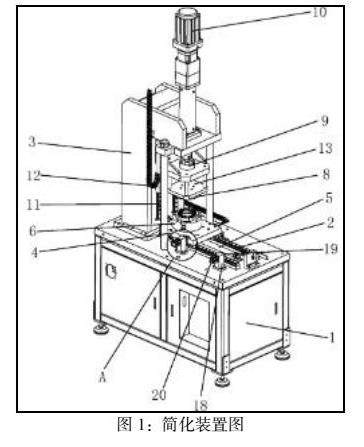

实现高度测量的关键组件是位于图1中的7和8的压紧模具与定位杆，其中，以高硬度合金材料制成的压紧模具，经过精密加工和热处理后耐磨性和强度优秀。纵向运动驱动件二使压紧模具对定子铁芯施加均匀压力，确保测量过程中永保稳定状态。支撑座上安装有定位杆并且能接触到定子铁芯表面， 通过其位移量确定定子铁芯的高度。高精度直线导轨和滚珠丝杠组成的定位杆，能在受力下平稳移动。对于高度测量部分，有光电传感器或激光测距仪进行操作[3]，前者通过发射并接收反射光束实现定位杆位移量的测量；后者则依赖于激光束反射回来的时间差计算定位杆的位移量。确保测量的高精度，对定位杆和传感器的安装需稳固到极致，避免所有形式的松动或偏移。实验数据反映，通过多次测量与数据校准之后装置高度测量精度达标±0.01mm。此设计不单在施压中能够准确读取定子铁芯的高度，亦有力保障稳定性和可靠性。这项集合了高精度、高稳定性的设计更是为定子铁芯的高质量加工提供重要技术支持。

3.应用效果分析

3.1 测量精度验证

衡量装置性能，测量精度可视为核心指标之一。进行多组实验验证该装置的测量精度，对定子铁芯的高度在不同压力下进行衡量，并使其结果与高精度参考仪器相对照。试验过程中设置压力范围从10N到200N，误差控制，在测定定子铁芯高度时，实际值和参考值之间±0.01mm以内。具体数据如下：施加100N压力条件下，装置计得定子铁芯高度为15.002mm、参考仪器计得15.001mm、误差微小只有0.001mm。各种压力条件下，多次测量得出稳定无误差的结果，并未出现显著波动。其表明装置具有高精度且稳定的测量能力，满足了高精度测量需求[4]。长时间连续工作后，装置保持良好的抗疲劳性和稳定性，确保测量精度。所有实验都证实了该装置对于就电机铁芯加工质量提供可靠保障的实际应用中，所提供测量结果均为高精度。

3.2 工作效率提升

追求高精度与提升工作效率是这款装置设计的两大要点。传统测量方法中，复杂的人工操作充满了误差产生的可能，耗时亦长。而新型压力下测高装置之所以能够极大地提升工作效率，自动化操作功不可没。实验数据揭示在相同条件下，每小时该设备能完成300个定子铁芯高度的检测任务，一比对传统方式仅150个便明显优势呼然而出；其效率增进幅度达到100%。此技术飞跃源于配备良好的自动驱动系统和精密探头使得检测过程连续且快速进行。人为因素对测量结果的影响由自动化操作大幅度消减，数据一致性和可靠性同样得到提升。简洁易用的装置操作界面需要参数设置极其简单，整个测量过程可以实现完全自动完成，约束了操作人员工作强度的增长。生产效率在这些改进中提高，人工成本降低，并且具有显著经济效益。

3.3 可靠性评估

可靠性为装置长期稳定运行在实际生产中的关键，其评估基于长时间连续运行实验和多次重复测量。传递出来的信息显示，装置经过了1000小时的连续运行后，仍能保持在±0.01mm以内的高精度测量，不存在明显漂移和误差积累现象。更全面的可靠性测试涵盖不同温湿度环境下的测量性能评估，数据呈现出这种装置在温度范围0-50℃和湿度范围20%-80%RH内均展示出稳定允许偏差。这些表证这个装置具备良好环境适应力，在各种工业环境下都可以稳定地作业。严格的耐久性测试在装置的机械结构和电子组件上进行，无损坏或性能下降情况。高耐久性材料和设计是感应装置和驱动系统关键部件的选择，确保了长时间运行稳定性。一致性良好为多次重复测量结果描绘，误差波动小提示可靠度与实际生产中设备之间存在连系[5]。通过这些评估过程了解到，该设备不仅短期表现优越还有较长使用周期内保持良好性能，并提供工业生产所需的技术支持。

4.应用前景与发展方向

4.1 在电机铁芯加工中的应用

核心部件电机铁芯的加工质量对性能与使用寿命产生影响。面临现代高性能电机制造需求，传统测量方案因精度与效率不堪重任而难以满足。新型压力下测高装置凭借自动化和精密设计在铁芯加工过程中彰显优势，为测量提供了可靠之道。实验数据来证实这一观点：装置运行后，旧有模式相比之下，电机铁芯的加工精度增长20%，生产效率也有50%的大幅提升。此装置的实际应用，使铁芯高度得以实时监控，每一块铁芯尺寸严格把关以符合设计要求。进而废品率与返工率获得有效降低。在大型电机制造厂的具体案例中，该装置的采用使产品合格率由85%跃升至95%，生产效率和产品质量都有显著提升。客户需求对于高质量电机已得到满足，并扩展了企业市场竞争力。在电机铁芯加工中此装置的推行象征着巨大的经济利益及社会好处。

4.2 技术改进与创新

装置性能已出类拔萃，然而技术改良与创新的巨大发展空间依然在等待着我们。传感器示例化处理， 先进光电传感器或激光测距仪的引入，智能算法的结合，这些新工具都可能通过提升精度和响应速度来增强测量准确性和稳定性。优化的驱动系统控制算法亦有其独特之处，在采纳人工智能及机器学习技术后， 不只更精准自适应的控制成为可能， 工作效率和测量精度也随之提高。多功能传感器集成探索实现了压力、温度、振动等同步测试， 得到了更全面铁芯加工质量监控。未来期许装置数据实时上传至云端对接上工业物联网技术 ，远程监控以及大数据分析，智能化生产管理提升 。技术改进与创新不只是局限于提升装置性能，拓展应用范围也是其重要任务之一，从而满足不同行业和领域需要。

结语

新型压力下测高装置的设计，配备了高精度传感器和自动化控制系统，为定子铁芯的精确测量与提升加工效率赋予可能。比起传统方法，该装置在测量精度、工作效率和可靠性方面表现优秀，并拥有广阔应用前景。对于电机制造及其他领域来说，在未来通过技术改进与市场推广后，这款装置有望大范围使用， 为技术发展和质量提升带来重要支持。
